Картоплесаджалка елеваторного типу

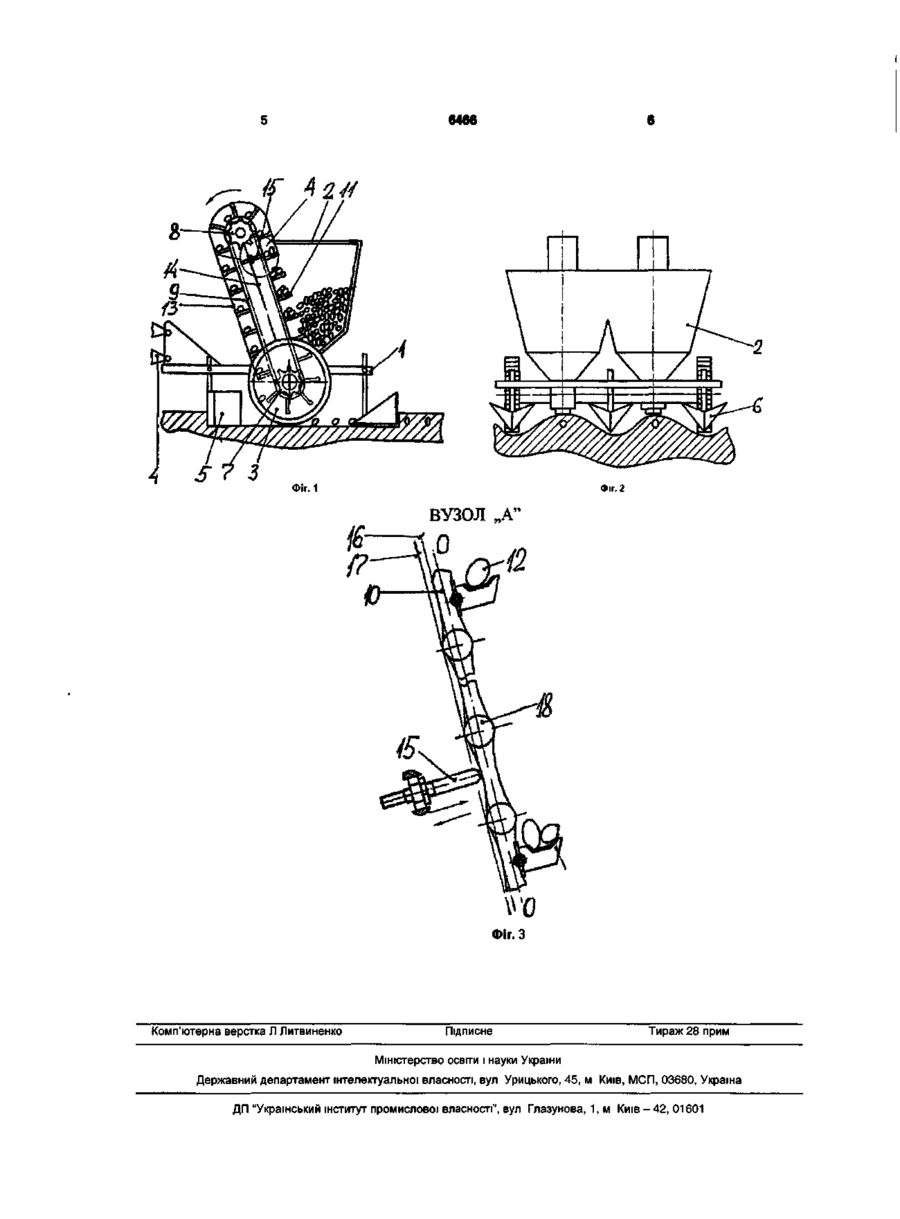

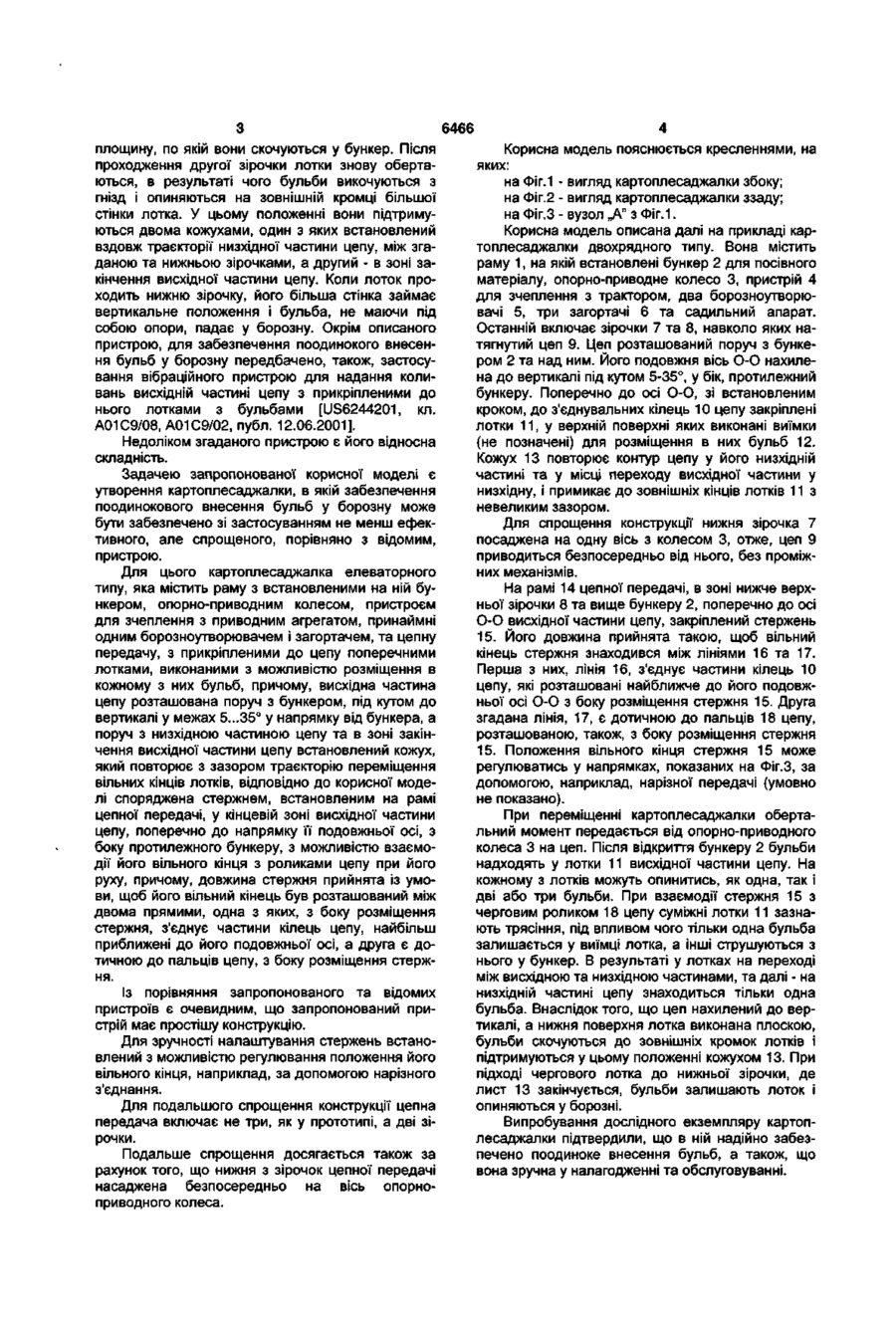

1. Картоплесаджалка елеваторного типу, яка містить раму 1, з встановленими на ній бункером 2, опорно-привідним колесом 3, пристроєм для зчеплення з привідним агрегатом 4, принаймні одним борозноутворювачем 5 і загортачем 6, та ланцюгову передачу, з прикріпленими до ланцюга поперечними лотками 11, виконаними з виїмкою в їх верхній поверхні, з можливістю розміщення в ній бульби 12, причому висхідна частина ланцюга розташована поруч з бункером, під кутом до вертикалі у межах 5...35° у напрямку від бункера, а поруч з низхідною частиною ланцюга та в зоні закінчення висхідної частини ланцюга встановлений кожух 13, який повторює з зазором траєкторію переміщення вільних кінців лотків, яка відрізняєть ся тим, що вона споряджена стержнем 15, встановленим на рамі 14 ланцюгової передачі, у кінцевій зоні висхідної частини ланцюга, поперечно до напрямку її подовжньої осі, з боку, протилежного бункеру 2, з можливістю взаємодії його вільного кінця з роликами 18 ланцюга при його русі, причому довжина стержня прийнята із умови розташування його вільного кінця між двома прямими, одна з яких 16, з боку розміщення стержня, з'єднує частини кілець 10 ланцюга, найбільш наближені до його подовжньої осі, а друга 17, є дотичною до роликів 18 ланцюга, з боку розміщення стержня. 2. Картоплесаджалка за п. 1, яка відрізняється тим, що стержень 15 встановлений з можливістю регулювання положення його вільного кінця, наприклад, за допомогою нарізного з'єднання. 3. Картоплесаджалка за пп. 1 або 2, яка відрізняється тим, що ланцюгова передача утворена двома зірочками 7, 8. 4. Картоплесаджалка за одним з пунктів 1-3, яка відрізняється тим, що нижня 7 з зірочок ланцюгової передачі насаджена на вісь опорно-привідного колеса 3. СО Корисна модель відноситься до сільськогосподарського машинобудування, зокрема, до картоплесаджалок рядкового типу. Відомо, що внаслідок значної коштовності картопляного садивного матеріалу та працеємності вирощування картоплі, та оскільки для вирощування картопляного куща достатньо одного шматка бульби з брунькою, важливою проблемою в картоплесаджалках є забезпечення поодинокого внесення цих шматків у борозну. При внесенні двох або більше шматків поруч багато садивного матеріалу витрачається даремно. З другого боку, „минання" при садінні призводять до суттєвого зменшення кількості одержаної картоплі. Згадану проблему вирішено у картоплесаджалці елеваторного типу, яка містить раму з встановленими на ній бункером, опорно-приводним колесом, пристроєм для зчеплення з приводним агрегатом, борозноутворювачами та загортачами. Картоплесаджалка споряджена цепною переда чею з одною приводною та двома напрямними зірочками, розташованими у кутах трикутника, у якого одна сторона розміщена поруч з бункером, під кутом порядку 15° до вертикалі, у бік, протилежний від нього. Поперечно до подовжньої осі висхідної частини цепу, з певним кроком, закріплені лотки, кожний з яких містить дві стінки, примикаючи одна до одної під прямим кутом. У меншій зі стінок є гніздо для однієї бульби. З бункеру бульби надходять на більші стінки лотків, які займають горизонтальне положення, і на них транспортуються уверх. Після проходження цепом зірочки у тупому куті трикутника, який утворює цеп, лотки разом з цепом обертаються на кут, більший 90°, а їх більші стінки опиняються у вертикальному положенні. У результаті одна бульба опиняється у гнізді в меншій стінці, а друга, або дві бульби, якщо вони залишилися в лотку, не мають опори у лотку і, під впливом відцентрової сили, відкидаються з лотка на розміщену під цепом похилу (D CD О) 6466 площину, по якій вони скочуються у бункер. Після проходження другої зірочки лотки знову обертаються, в результаті чого бульби викочуються з гнізд і опиняються на зовнішній кромці більшої стінки лотка. У цьому положенні вони підтримуються двома кожухами, один з яких встановлений вздовж траєкторії низхідної частини цепу, між згаданою та нижньою зірочками, а другий - в зоні закінчення висхідної частини цепу. Коли лоток проходить нижню зірочку, його більша стінка займає вертикальне положення і бульба, не маючи під собою опори, падає у борозну. Окрім описаного пристрою, для забезпечення поодинокого внесення бульб у борозну передбачено, також, застосування вібраційного пристрою для надання коливань висхідній частині цепу з прикріпленими до нього лотками з бульбами [US6244201, кл. А01С9/08, А01С9/02, публ. 12.06.2001]. Недоліком згаданого пристрою є його відносна складність. Задачею запропонованої корисної моделі є утворення картоплесаджалки, в якій забезпечення поодинокового внесення бульб у борозну може бути забезпечено зі застосуванням не менш ефективного, але спрощеного, порівняно з відомим, пристрою. Для цього картоплесаджалка елеваторного типу, яка містить раму з встановленими на ній бункером, опорно-приводним колесом, пристроєм для зчеплення з приводним агрегатом, принаймні одним борозноутворювачем і загортачем, та цепну передачу, з прикріпленими до цепу поперечними лотками, виконаними з можливістю розміщення в кожному з них бульб, причому, висхідна частина цепу розташована поруч з бункером, під кутом до вертикалі у межах 5...35° у напрямку від бункера, а поруч з низхідною частиною цепу та в зоні закінчення висхідної частини цепу встановлений кожух, який повторює з зазором траєкторію переміщення вільних кінців лотків, відповідно до корисної моделі споряджена стержнем, встановленим на рамі цепної передачі, у кінцевій зоні висхідної частини цепу, поперечно до напрямку її подовжньої осі, з боку протилежного бункеру, з можливістю взаємодії його вільного кінця з роликами цепу при його руху, причому, довжина стержня прийнята із умови, щоб його вільний кінець був розташований між двома прямими, одна з яких, з боку розміщення стержня, з'єднує частини кілець цепу, найбільш приближені до його подовжньої осі, а друга є дотичною до пальців цепу, з боку розміщення стержня. Із порівняння запропонованого та відомих пристроїв є очевидним, що запропонований пристрій має простішу конструкцію. Для зручності налаштування стержень встановлений з можливістю регулювання положення його вільного кінця, наприклад, за допомогою нарізного з'єднання. Для подальшого спрощення конструкції цепна передача включає не три, як у прототипі, а дві зірочки. Подальше спрощення досягається також за рахунок того, що нижня з зірочок цепної передачі насаджена безпосередньо на вісь опорноприводного колеса. Корисна модель пояснюється кресленнями, на яких: на Фіг.1 - вигляд картоплесаджалки збоку; на Фіг.2 - вигляд картоплесаджалки ззаду; на Фіг.З - вузол „А" з Фіг. 1. Корисна модель описана далі на прикладі картоплесаджалки двохрядного типу. Вона містить раму 1, на якій встановлені бункер 2 для посівного матеріалу, опорно-приводне колесо 3, пристрій 4 для зчеплення з трактором, два борозноутворювачі 5, три загортачі 6 та садильний апарат. Останній включає зірочки 7 та 8, навколо яких натягнутий цеп 9. Цеп розташований поруч з бункером 2 та над ним. Його подовжня вісь 0-0 нахилена до вертикалі під кутом 5-35°, у бік, протилежний бункеру. Поперечно до осі 0-0, зі встановленим кроком, до з'єднувальних кілець 10 цепу закріплені лотки 11, у верхній поверхні яких виконані виїмки (не позначені) для розміщення в них бульб 12. Кожух 13 повторює контур цепу у його низхідній частині та у місці переходу висхідної частини у низхідну, і примикає до зовнішніх кінців лотків 11 з невеликим зазором. Для спрощення конструкції нижня зірочка 7 посаджена на одну вісь з колесом 3, отже, цеп 9 приводиться безпосередньо від нього, без проміжних механізмів. На рамі 14 цепної передачі, в зоні нижче верхньої зірочки 8 та вище бункеру 2, поперечно до осі 0-0 висхідної частини цепу, закріплений стержень 15. Його довжина прийнята такою, щоб вільний кінець стержня знаходився між лініями 16 та 17. Перша з них, лінія 16, з'єднує частини кілець 10 цепу, які розташовані найближче до його подовжньої осі 0-0 з боку розміщення стержня 15. Друга згадана лінія, 17, є дотичною до пальців 18 цепу, розташованою, також, з боку розміщення стержня 15. Положення вільного кінця стержня 15 може регулюватись у напрямках, показаних на Фіг.З, за допомогою, наприклад, нарізної передачі (умовно не показано). При переміщенні картоплесаджалки обертальний момент передається від опорно-приводного колеса 3 на цеп. Після відкриття бункеру 2 бульби надходять у лотки 11 висхідної частини цепу. На кожному з лотків можуть опинитись, як одна, так і дві або три бульби. При взаємодії стержня 15 з черговим роликом 18 цепу суміжні лотки 11 зазнають трясіння, під впливом чого тільки одна бульба залишається у виїмці лотка, а інші струшуються з нього у бункер. В результаті у лотках на переході між висхідною та низхідною частинами, та далі - на низхідній частині цепу знаходиться тільки одна бульба. Внаслідок того, що цеп нахилений до вертикалі, а нижня поверхня лотка виконана плоскою, бульби скочуються до зовнішніх кромок лотків і підтримуються у цьому положенні кожухом 13. При підході чергового лотка до нижньої зірочки, де лист 13 закінчується, бульби залишають лоток і опиняються у борозні. Випробування дослідного екземпляру картоплесаджалки підтвердили, що в ній надійно забезпечено поодиноке внесення бульб, а також, що вона зручна у налагодженні та обслуговуванні. 6466 Фіг. 1 Фіг. 2 ВУЗОЛ „А' Комп'ютерна верстка Л Литвиненко Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
