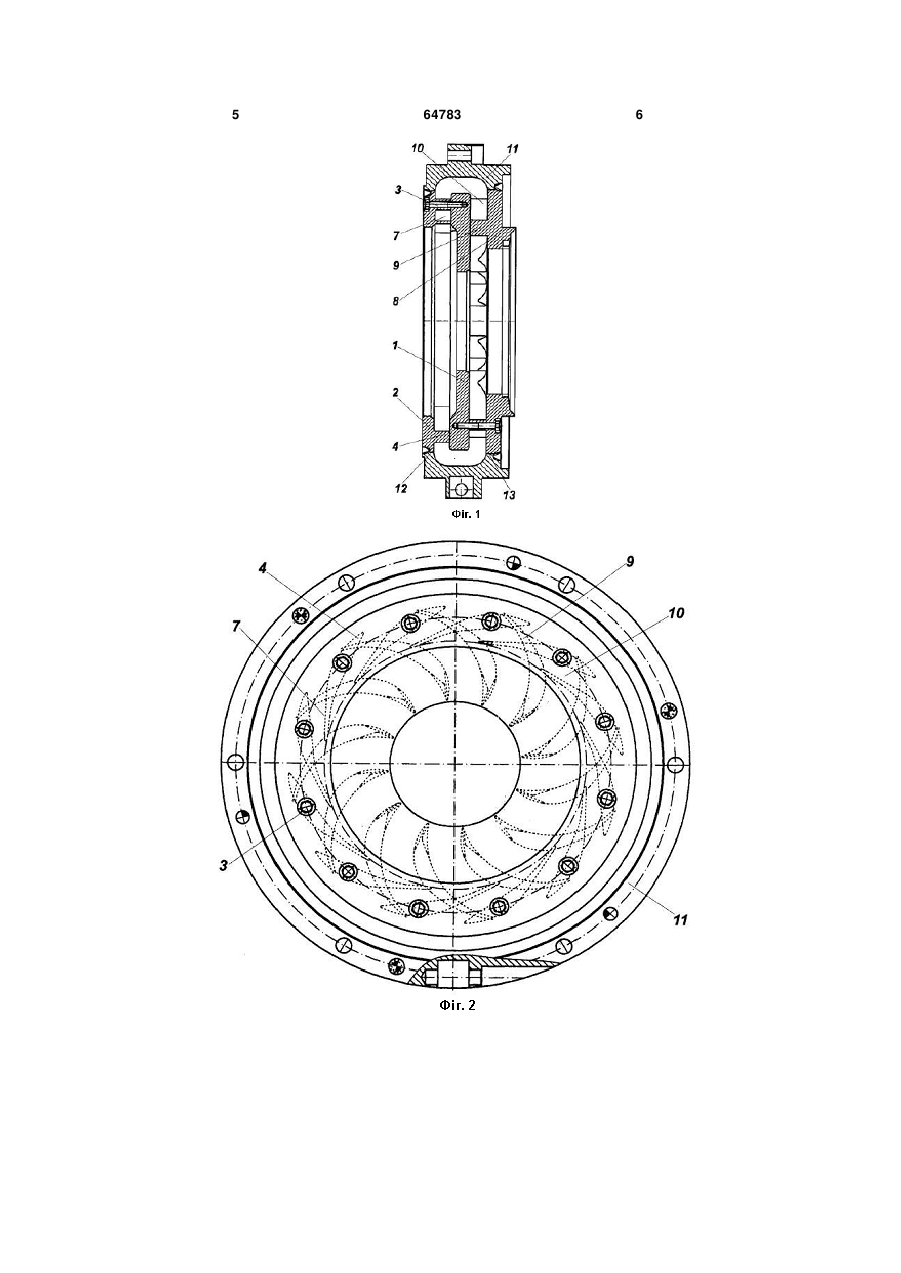

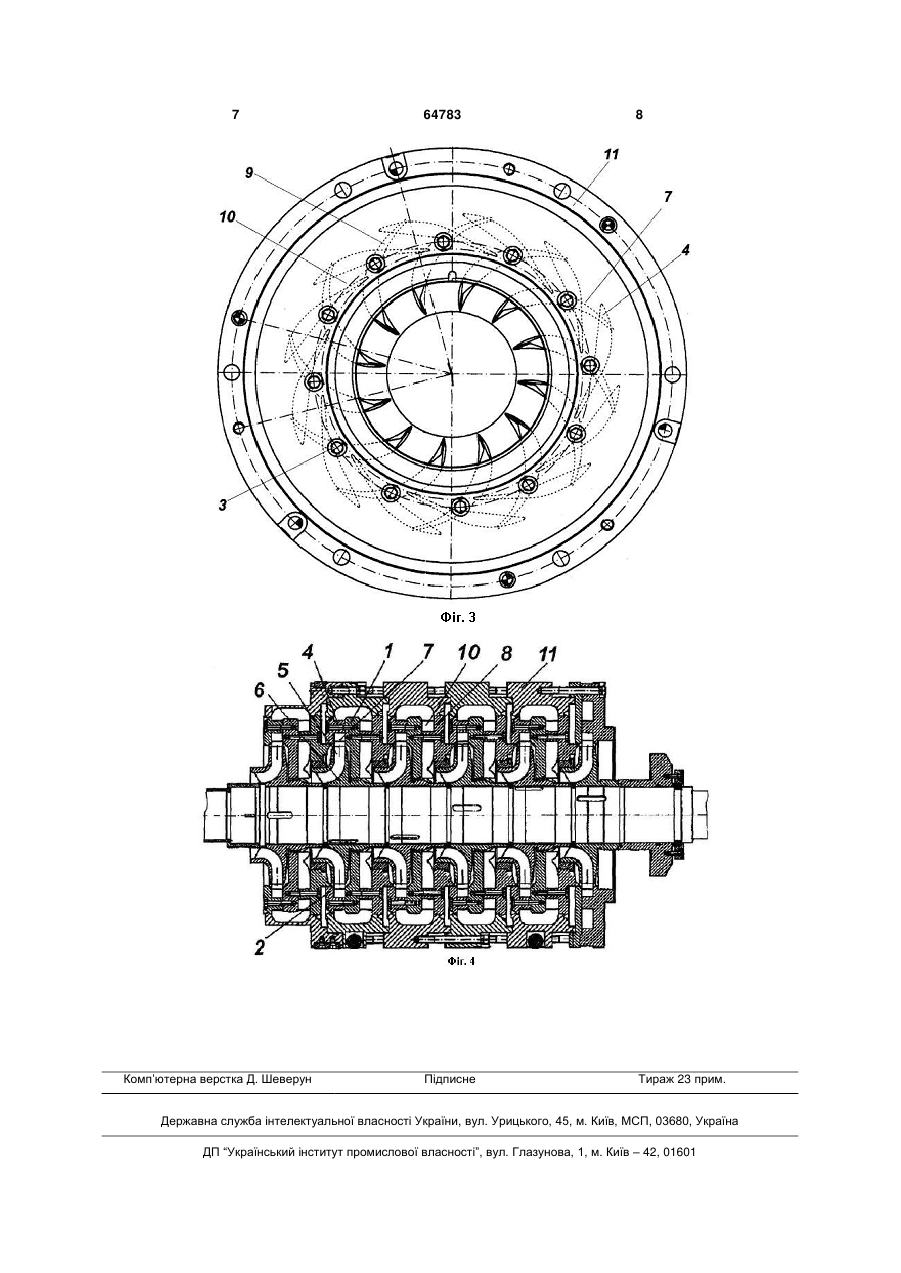

Ступінь статора відцентрового багатоступінчастого насоса

Ступінь статора відцентрового багатоступінчастого насоса, що включає диск, корпус секції 3 менти ступенів з'єднано лише зовні корпуса, а внутрішні елементи ступенів не з'єднано, що підвищує властивості до генерації вібрації. При цьому такий насос, у якому (як і у попередньому аналогу) кожний ступінь відцентрового багатоступінчастого насоса повторюється, що додатково викликає підвищені властивості генерації вібрації як наслідок повторення спектра частот власних коливань однакових ступенів відцентрового багатоступінчастого насоса. В такому ступені складно сформувати пасивні направляючі потоку рідини, в тому числі з розширенням їх перетину до центра потоку (розширення, яке виконується шляхом фрезерування і можливе лише на периферії потоку, з краю першого виступу), що погіршує ефективність роботи насоса. Задачею розробки є створення ступеня статора відцентрового багатоступінчастого насоса, в якому за рахунок застосування нових конструктивних елементів, нових геометричних форм конструктивних елементів та нового характеру їх зв'язку для забезпечення можливості виконувати більш складний профіль проточної частини статора, в тому числі з оптимальним її профілем, що відповідає профілю поля швидкостей потоку в каналах проточної частини, що покращує ефективність роботи насоса та зменшує властивості до генерації вібрацій та знижує інтенсивність вібрацій деталей. Для вирішення цієї задачі ступінь статора відцентрового багатоступінчастого насоса включає диск, корпус секції статора та різьбовий засіб з'єднання складових ступеня насоса. Новим у ступені статора відцентрового багатоступінчастого насоса є те, що вона додатково включає другий диск, що з'єднано з першим в зоні виступу на бічній поверхні другого диска, який має ширину, що відповідає товщині проточного каналу робочого колеса, і у виступі сформовані канали направляючого апарата, та третім диском, який також приєднано до першого диска в зоні виступу на бічній поверхні третього диска, з боку протилежного боку приєднання другого диска, причому у виступі на бічній поверхні третього диска теж сформовані проточні канали, а корпус секції статора виконано у вигляді кільця, що прикріплено до реборд другого та третього дисків. Застосування нової конструкції ступеня відцентрового багатоступінчастого насоса та нового характеру зв'язку між її складовими забезпечує можливість виконати більш складний профіль проточної частини статора, в тому числі з оптимальним її профілем, що відповідає профілю поля 64783 4 швидкостей потоку, що покращує ефективність роботи насоса. Уведення додаткового з'єднання складових деталей секції є одним з факторів зменшення властивостей до генерації вібрацій та зниження інтенсивності вібрацій деталей. З подібних складових деталей різні секції багатоступінчастого насоса можуть бути виконані з різним розміщенням проточних каналів статора в сусідніх секціях, що є другим фактором зменшення властивостей до генерації вібрацій. При цьому виникає можливість десинхронізації вібрацій різних секції. Ступінь статора відцентрового багатоступінчастого насоса ілюструється прикладом його виконання. На фіг. 1 зображено поперечний розріз ступеня статора відцентрового багатоступінчастого насоса, на фіг. 2 вид ліворуч ступеня статора відцентрового багатоступінчастого насоса, на фіг. 3 вид праворуч ступеня статора відцентрового багатоступінчастого насоса, а на фіг. 4 зображено поперечний розріз відцентрового багатоступінчастого насоса. Ступінь статора відцентрового багатоступінчастого насоса включає перший диск 1, другий диск 2, що з'єднано з першим за допомогою різьбового елемента 3, в зоні виступу 4, на бічній поверхні другого диска, який має ширину, що відповідає товщині проточного каналу 5, робочого колеса 6, і у виступі сформовані канали 7, направляючого апарата, та третім диском 8, який також приєднано до першого диска в зоні виступу 9, на бічній поверхні третього диска, з боку протилежного боку приєднання другого диска, причому у виступі на бічній поверхні третього диска теж сформовані проточні канали 10, а корпус 11 секції статора виконано у вигляді кільця, що прикріплено до реборд 12, 13, другого та третього дисків. При виготовленні ступеня статора відцентрового багатоступінчастого насоса на виступах 4, 9 дисків 2 та 8 за допомогою фрезерування виконуються проточні канали 5, 10. В процесі монтажу ступеня статора відцентрового багатоступінчастого насоса диски 1, 2, 8 з'єднуються за допомогою різьбових елементів 3.Корпус 11 секції статора прикріплюють до реборд 12, 13 дисків за допомогою зварювання, багатоступінчастий насос складається з зазначених ступеней, які з'єднуються відомим способом. При роботі насоса рідина, що розганяється відцентровими силами, що виникають при обертанні робочого колеса 6, за допомогою проточних каналів 5, 10 спрямовується в робоче колесо наступного ступеня. 5 64783 6 7 Комп’ютерна верстка Д. Шеверун 64783 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
