Спосіб виготовлення однозавиткового спірального відводу відцентрового насоса

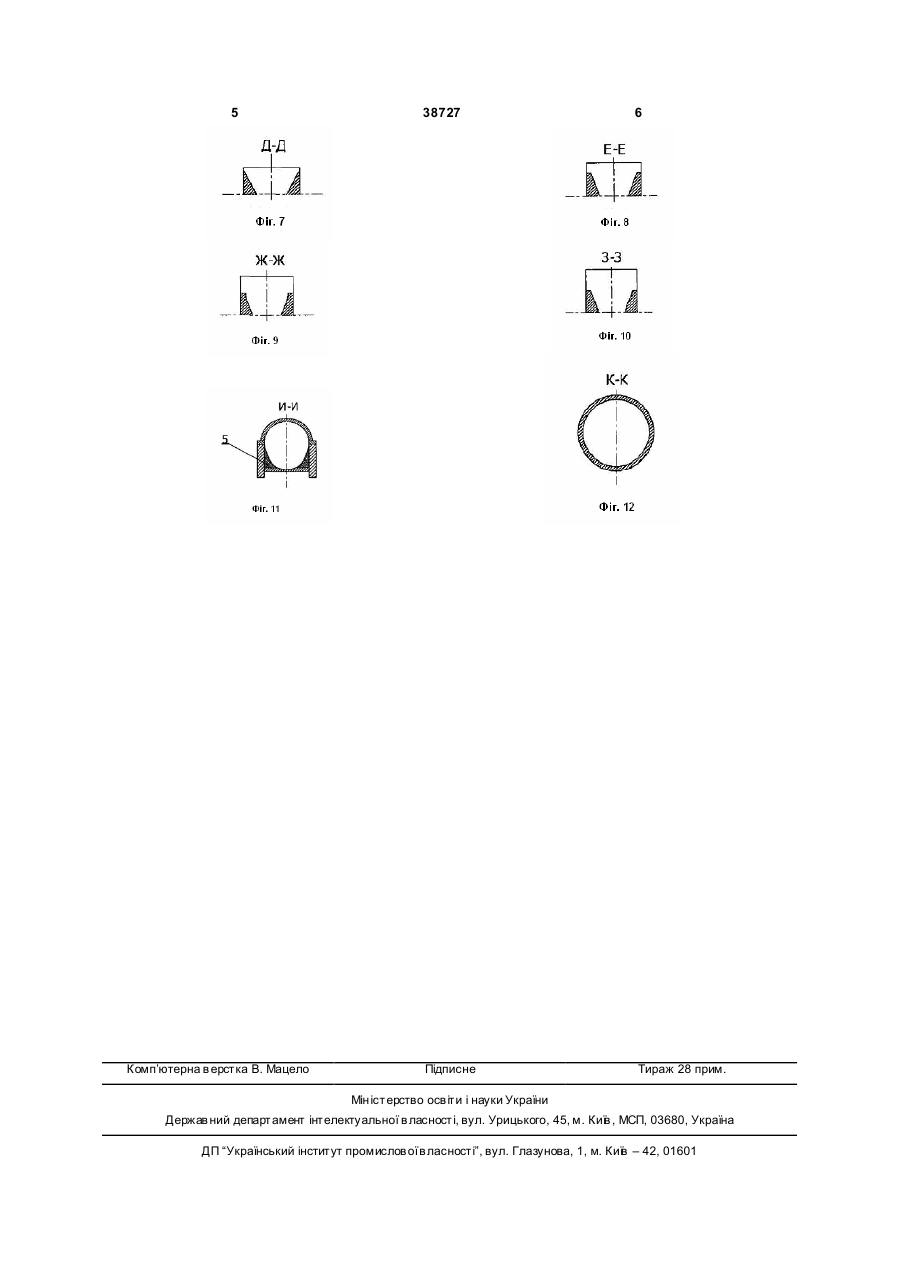

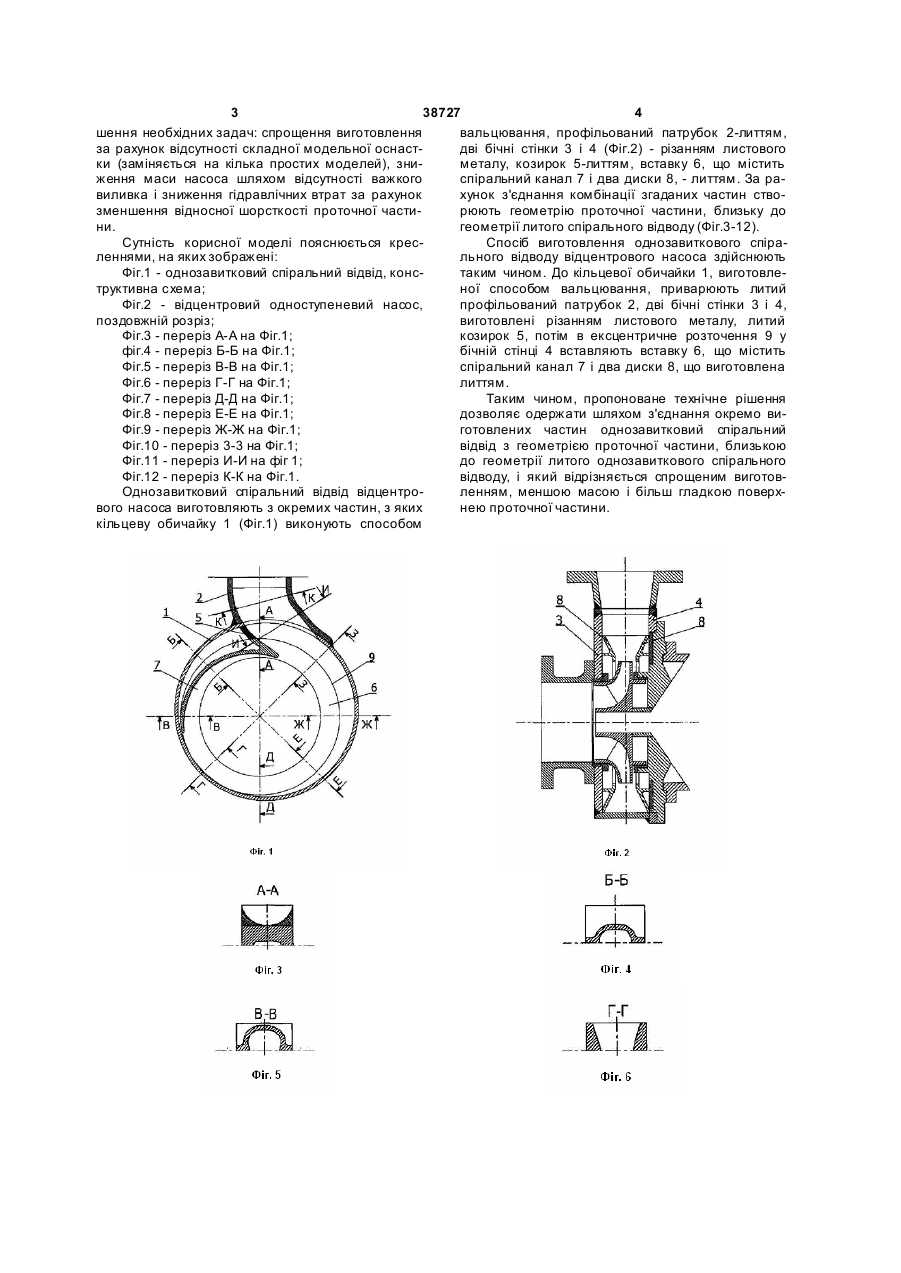

Спосіб виготовлення однозавиткового спірального відводу відцентрового насоса, що включає 3 38727 4 шення необхідних задач: спрощення виготовлення вальцювання, профільований патрубок 2-литтям, за рахунок відсутності складної модельної оснастдві бічні стінки 3 і 4 (Фіг.2) - різанням листового ки (заміняється на кілька простих моделей), зниметалу, козирок 5-литтям, вставку 6, що містить ження маси насоса шляхом відсутності важкого спіральний канал 7 і два диски 8, - литтям. За равиливка і зниження гідравлічних втрат за рахунок хунок з'єднання комбінації згаданих частин ствозменшення відносної шорсткості проточної частирюють геометрію проточної частини, близьку до ни. геометрії литого спірального відводу (Фіг.3-12). Сутність корисної моделі пояснюється кресСпосіб виготовлення однозавиткового спіраленнями, на яких зображені: льного відводу відцентрового насоса здійснюють Фіг.1 - однозавитковий спіральний відвід, констаким чином. До кільцевої обичайки 1, виготовлетруктивна схема; ної способом вальцювання, приварюють литий Фіг.2 - відцентровий одноступеневий насос, профільований патрубок 2, дві бічні стінки 3 і 4, поздовжній розріз; виготовлені різанням листового металу, литий Фіг.3 - переріз А-А на Фіг.1; козирок 5, потім в ексцентричне розточення 9 у фіг.4 - переріз Б-Б на Фіг.1; бічній стінці 4 вставляють вставку 6, що містить Фіг.5 - переріз В-В на Фіг.1; спіральний канал 7 і два диски 8, що виготовлена Фіг.6 - переріз Г-Г на Фіг.1; литтям. Фіг.7 - переріз Д-Д на Фіг.1; Таким чином, пропоноване технічне рішення Фіг.8 - переріз Е-Е на Фіг.1; дозволяє одержати шляхом з'єднання окремо виФіг.9 - переріз Ж-Ж на Фіг.1; готовлених частин однозавитковий спіральний Фіг.10 - переріз 3-3 на Фіг.1; відвід з геометрією проточної частини, близькою Фіг.11 - переріз И-И на фіг 1; до геометрії литого однозавиткового спірального Фіг.12 - переріз К-К на Фіг.1. відводу, і який відрізняється спрощеним виготовОднозавитковий спіральний відвід відцентроленням, меншою масою і більш гладкою поверхвого насоса виготовляють з окремих частин, з яких нею проточної частини. кільцеву обичайку 1 (Фіг.1) виконують способом 5 Комп’ютерна в ерстка В. Мацело 38727 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
