Захисна ущільнювальна замазка

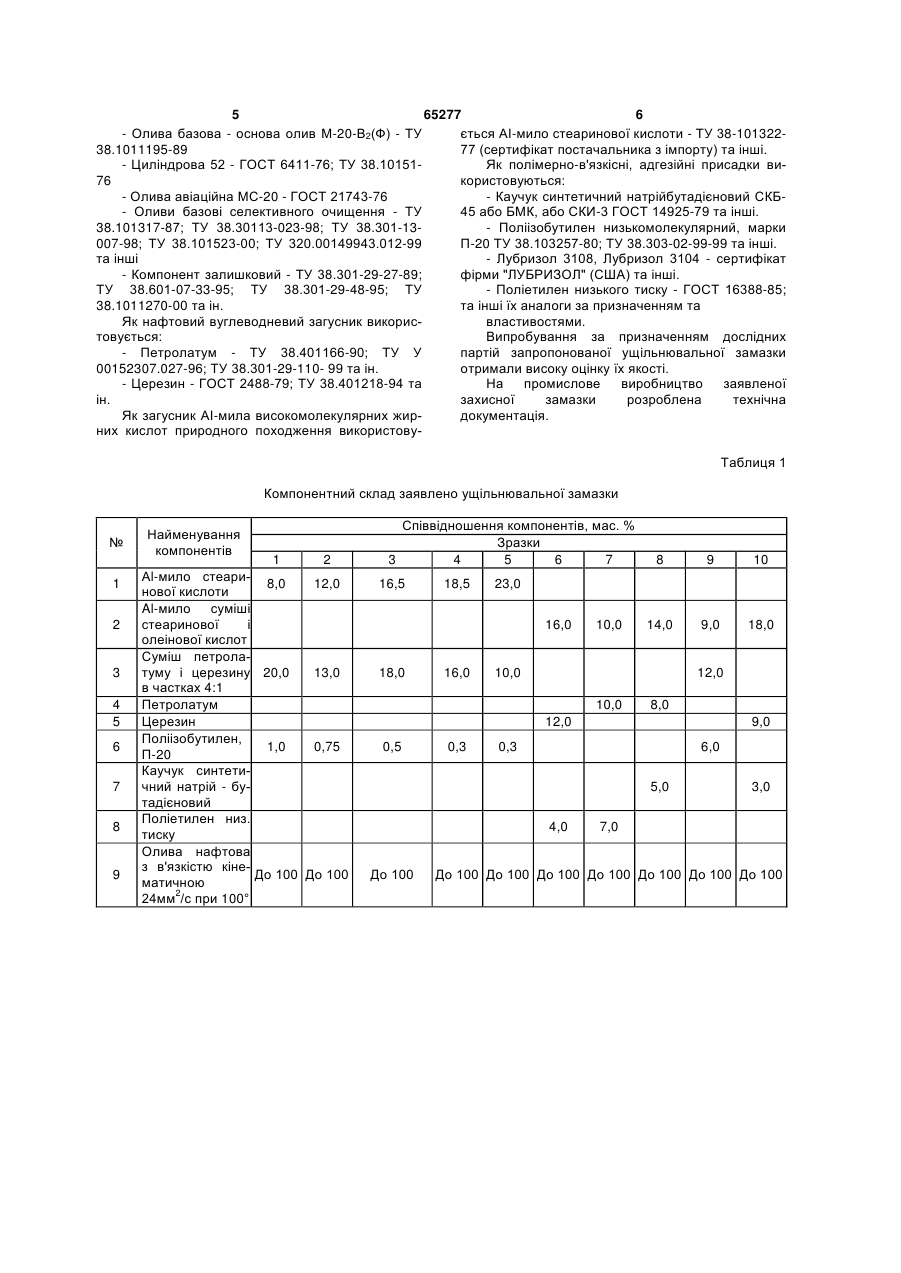

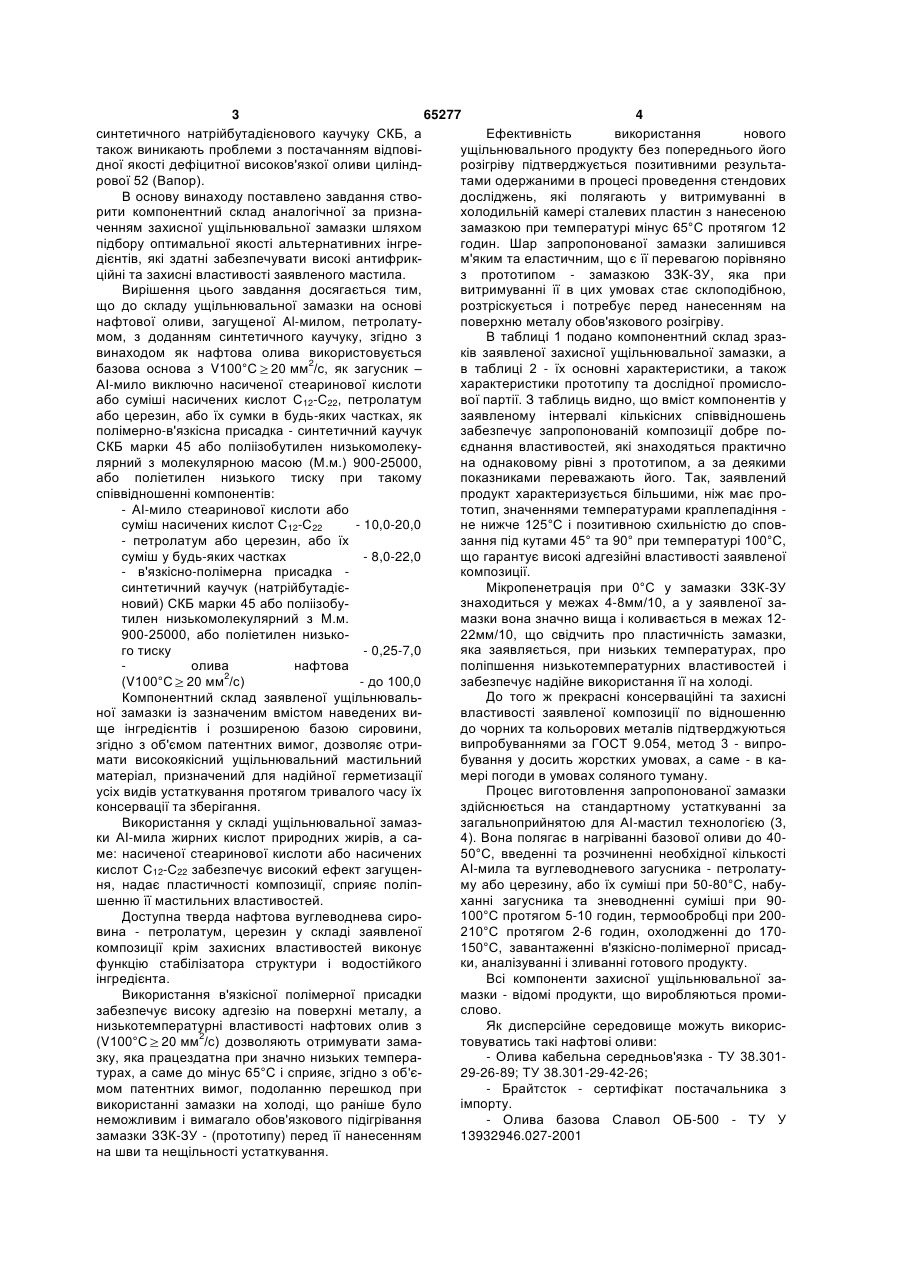

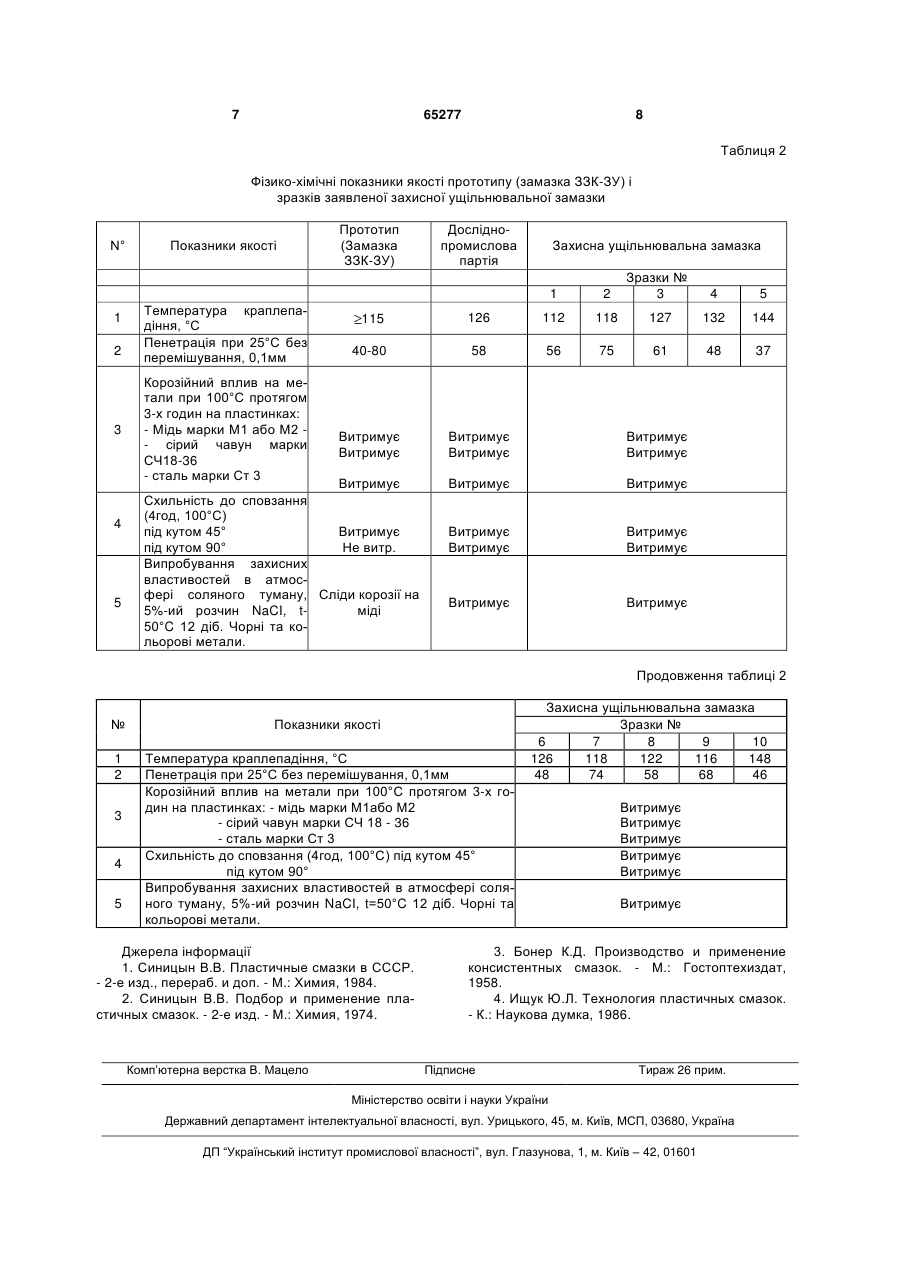

Захисна ущільнювальна замазка, що містить нафтову оливу, Аl-мило жирних кислот, нафтовий вуглеводневий загусник та полімерно-в’язкісну присадку, яка відрізняється тим, що як нафтову C2 1 3 65277 4 синтетичного натрійбутадієнового каучуку СКБ, а Ефективність використання нового також виникають проблеми з постачанням відповіущільнювального продукту без попереднього його дної якості дефіцитної високов'язкої оливи циліндрозігріву підтверджується позитивними результарової 52 (Вапор). тами одержаними в процесі проведення стендових В основу винаходу поставлено завдання стводосліджень, які полягають у витримуванні в рити компонентний склад аналогічної за признахолодильній камері сталевих пластин з нанесеною ченням захисної ущільнювальної замазки шляхом замазкою при температурі мінус 65°С протягом 12 підбору оптимальної якості альтернативних інгрегодин. Шар запропонованої замазки залишився дієнтів, які здатні забезпечувати високі антифрикм'яким та еластичним, що є її перевагою порівняно ційні та захисні властивості заявленого мастила. з прототипом - замазкою ЗЗК-ЗУ, яка при Вирішення цього завдання досягається тим, витримуванні її в цих умовах стає склоподібною, що до складу ущільнювальної замазки на основі розтріскується і потребує перед нанесенням на нафтової оливи, загущеної Аl-милом, петролатуповерхню металу обов'язкового розігріву. мом, з доданням синтетичного каучуку, згідно з В таблиці 1 подано компонентний склад зразвинаходом як нафтова олива використовується ків заявленої захисної ущільнювальної замазки, а в таблиці 2 - їх основні характеристики, а також базова основа з V100°С 20 мм2/с, як загусник – характеристики прототипу та дослідної промислоАІ-мило виключно насиченої стеаринової кислоти вої партії. З таблиць видно, що вміст компонентів у або суміші насичених кислот С12-С22, петролатум заявленому інтервалі кількісних співвідношень або церезин, або їх сумки в будь-яких частках, як забезпечує запропонованій композиції добре пополімерно-в'язкісна присадка - синтетичний каучук єднання властивостей, які знаходяться практично СКБ марки 45 або поліізобутилен низькомолекуна однаковому рівні з прототипом, а за деякими лярний з молекулярною масою (М.м.) 900-25000, показниками переважають його. Так, заявлений або поліетилен низького тиску при такому продукт характеризується більшими, ніж має проспіввідношенні компонентів: тотип, значеннями температурами краплепадіння - АІ-мило стеаринової кислоти або не нижче 125°С і позитивною схильністю до сповсуміш насичених кислот С12-С22 - 10,0-20,0 зання під кутами 45° та 90° при температурі 100°С, - петролатум або церезин, або їх що гарантує високі адгезійні властивості заявленої суміш у будь-яких частках - 8,0-22,0 композиції. - в'язкісно-полімерна присадка Мікропенетрація при 0°С у замазки ЗЗК-ЗУ синтетичний каучук (натрійбутадієзнаходиться у межах 4-8мм/10, а у заявленої зановий) СКБ марки 45 або поліізобумазки вона значно вища і коливається в межах 12тилен низькомолекулярний з М.м. 22мм/10, що свідчить про пластичність замазки, 900-25000, або поліетилен низькояка заявляється, при низьких температурах, про го тиску - 0,25-7,0 поліпшення низькотемпературних властивостей і олива нафтова забезпечує надійне використання її на холоді. (V100°С 20 мм2/с) - до 100,0 До того ж прекрасні консерваційні та захисні Компонентний склад заявленої ущільнювальвластивості заявленої композиції по відношенню ної замазки із зазначеним вмістом наведених видо чорних та кольорових металів підтверджуються ще інгредієнтів і розширеною базою сировини, випробуваннями за ГОСТ 9.054, метод 3 - випрозгідно з об'ємом патентних вимог, дозволяє отрибування у досить жорстких умовах, а саме - в камати високоякісний ущільнювальний мастильний мері погоди в умовах соляного туману. матеріал, призначений для надійної герметизації Процес виготовлення запропонованої замазки усіх видів устаткування протягом тривалого часу їх здійснюється на стандартному устаткуванні за консервації та зберігання. загальноприйнятою для АІ-мастил технологією (3, Використання у складі ущільнювальної замаз4). Вона полягає в нагріванні базової оливи до 40ки АІ-мила жирних кислот природних жирів, а са50°С, введенні та розчиненні необхідної кількості ме: насиченої стеаринової кислоти або насичених АІ-мила та вуглеводневого загусника - петролатукислот С12-С22 забезпечує високий ефект загущенму або церезину, або їх суміші при 50-80°С, набуня, надає пластичності композиції, сприяє поліпханні загусника та зневодненні суміші при 90шенню її мастильних властивостей. 100°С протягом 5-10 годин, термообробці при 200Доступна тверда нафтова вуглеводнева сиро210°С протягом 2-6 годин, охолодженні до 170вина - петролатум, церезин у складі заявленої 150°C, завантаженні в'язкісно-полімерної присадкомпозиції крім захисних властивостей виконує ки, аналізуванні і зливанні готового продукту. функцію стабілізатора структури і водостійкого Всі компоненти захисної ущільнювальної заінгредієнта. мазки - відомі продукти, що виробляються промиВикористання в'язкісної полімерної присадки слово. забезпечує високу адгезію на поверхні металу, а Як дисперсійне середовище можуть викориснизькотемпературні властивості нафтових олив з товуватись такі нафтові оливи: (V100°С 20 мм2/с) дозволяють отримувати зама- Олива кабельна середньов'язка - ТУ 38.301зку, яка працездатна при значно низьких темпера29-26-89; ТУ 38.301-29-42-26; турах, а саме до мінус 65°С і сприяє, згідно з об'є- Брайтсток - сертифікат постачальника з мом патентних вимог, подоланню перешкод при імпорту. використанні замазки на холоді, що раніше було - Олива базова Славол ОБ-500 - ТУ У неможливим і вимагало обов'язкового підігрівання 13932946.027-2001 замазки ЗЗК-ЗУ - (прототипу) перед її нанесенням на шви та нещільності устаткування. 5 65277 6 - Олива базова - основа олив М-20-В2(Ф) - ТУ ється АІ-мило стеаринової кислоти - ТУ 38-10132238.1011195-89 77 (сертифікат постачальника з імпорту) та інші. - Циліндрова 52 - ГОСТ 6411-76; ТУ 38.10151Як полімерно-в'язкісні, адгезійні присадки ви76 користовуються: - Олива авіаційна МС-20 - ГОСТ 21743-76 - Каучук синтетичний натрійбутадієновий СКБ- Оливи базові селективного очищення - ТУ 45 або БМК, або СКИ-3 ГОСТ 14925-79 та інші. 38.101317-87; ТУ 38.30113-023-98; ТУ 38.301-13- Поліізобутилен низькомолекулярний, марки 007-98; ТУ 38.101523-00; ТУ 320.00149943.012-99 П-20 ТУ 38.103257-80; ТУ 38.303-02-99-99 та інші. та інші - Лубризол 3108, Лубризол 3104 - сертифікат - Компонент залишковий - ТУ 38.301-29-27-89; фірми "ЛУБРИЗОЛ" (США) та інші. ТУ 38.601-07-33-95; ТУ 38.301-29-48-95; ТУ - Поліетилен низького тиску - ГОСТ 16388-85; 38.1011270-00 та ін. та інші їх аналоги за призначенням та Як нафтовий вуглеводневий загусник викорисвластивостями. товується: Випробування за призначенням дослідних - Петролатум - ТУ 38.401166-90; ТУ У партій запропонованої ущільнювальної замазки 00152307.027-96; ТУ 38.301-29-110- 99 та ін. отримали високу оцінку їх якості. - Церезин - ГОСТ 2488-79; ТУ 38.401218-94 та На промислове виробництво заявленої ін. захисної замазки розроблена технічна Як загусник АІ-мила високомолекулярних жирдокументація. них кислот природного походження використовуТаблиця 1 Компонентний склад заявлено ущільнювальної замазки № 1 2 3 4 5 6 7 8 9 Найменування компонентів 1 2 Αl-мило стеари8,0 12,0 нової кислоти Al-мило суміші стеаринової і олеінової кислот Суміш петролатуму і церезину 20,0 13,0 в частках 4:1 Петролатум Церезин Поліізобутилен, 1,0 0,75 П-20 Каучук синтетичний натрій - бутадієновий Поліетилен низ. тиску Олива нафтова з в'язкістю кінеДо 100 До 100 матичною 2 24мм /с при 100° Співвідношення компонентів, мас. % Зразки 3 4 5 6 7 16,5 18,5 16,0 9 10 14,0 9,0 18,0 23,0 16,0 18,0 8 10,0 10,0 12,0 10,0 8,0 12,0 0,5 0,3 9,0 0,3 6,0 5,0 4,0 До 100 3,0 7,0 До 100 До 100 До 100 До 100 До 100 До 100 До 100 7 65277 8 Таблиця 2 Фізико-хімічні показники якості прототипу (замазка ЗЗК-ЗУ) і зразків заявленої захисної ущільнювальної замазки N° Показники якості Прототип (Замазка ЗЗК-ЗУ) Досліднопромислова партія Захисна ущільнювальна замазка 1 1 2 3 4 5 Температура краплепадіння, °С Пенетрація при 25°С без перемішування, 0,1мм Корозійний вплив на метали при 100°С протягом 3-х годин на пластинках: - Мідь марки Μ1 або М2 - сірий чавун марки СЧ18-36 - сталь марки Ст 3 2 Зразки № 3 4 5 115 126 112 118 127 132 144 40-80 58 56 75 61 48 37 Витримує Витримує Витримує Витримує Витримує Витримує Витримує Витримує Витримує Витримує Витримує Витримує Витримує Витримує Витримує Схильність до сповзання (4год, 100°С) під кутом 45° Витримує під кутом 90° Не витр. Випробування захисних властивостей в атмосфері соляного туману, Сліди корозії на 5%-ий розчин NaCI, tміді 50°C 12 діб. Чорні та кольорові метали. Продовження таблиці 2 № Показники якості 1 2 Температура краплепадіння, °С Пенетрація при 25°С без перемішування, 0,1мм Корозійний вплив на метали при 100°С протягом 3-х годин на пластинках: - мідь марки М1або М2 - сірий чавун марки СЧ 18 - 36 - сталь марки Ст 3 Схильність до сповзання (4год, 100°С) під кутом 45° під кутом 90° Випробування захисних властивостей в атмосфері соляного туману, 5%-ий розчин NaCI, t=50°C 12 діб. Чорні та кольорові метали. 3 4 5 Джерела інформації 1. Синицын В.В. Пластичные смазки в СССР. - 2-е изд., перераб. и доп. - М.: Химия, 1984. 2. Синицын В.В. Подбор и применение пластичных смазок. - 2-е изд. - М.: Химия, 1974. Комп’ютерна верстка В. Мацело Захисна ущільнювальна замазка Зразки № 6 7 8 9 10 126 118 122 116 148 48 74 58 68 46 Витримує Витримує Витримує Витримує Витримує Витримує 3. Бонер К.Д. Производство и применение консистентных смазок. - М.: Гостоптехиздат, 1958. 4. Ищук Ю.Л. Технология пластичных смазок. - К.: Наукова думка, 1986. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
