Профілактично-лікувальний барокомплекс мірошниченко

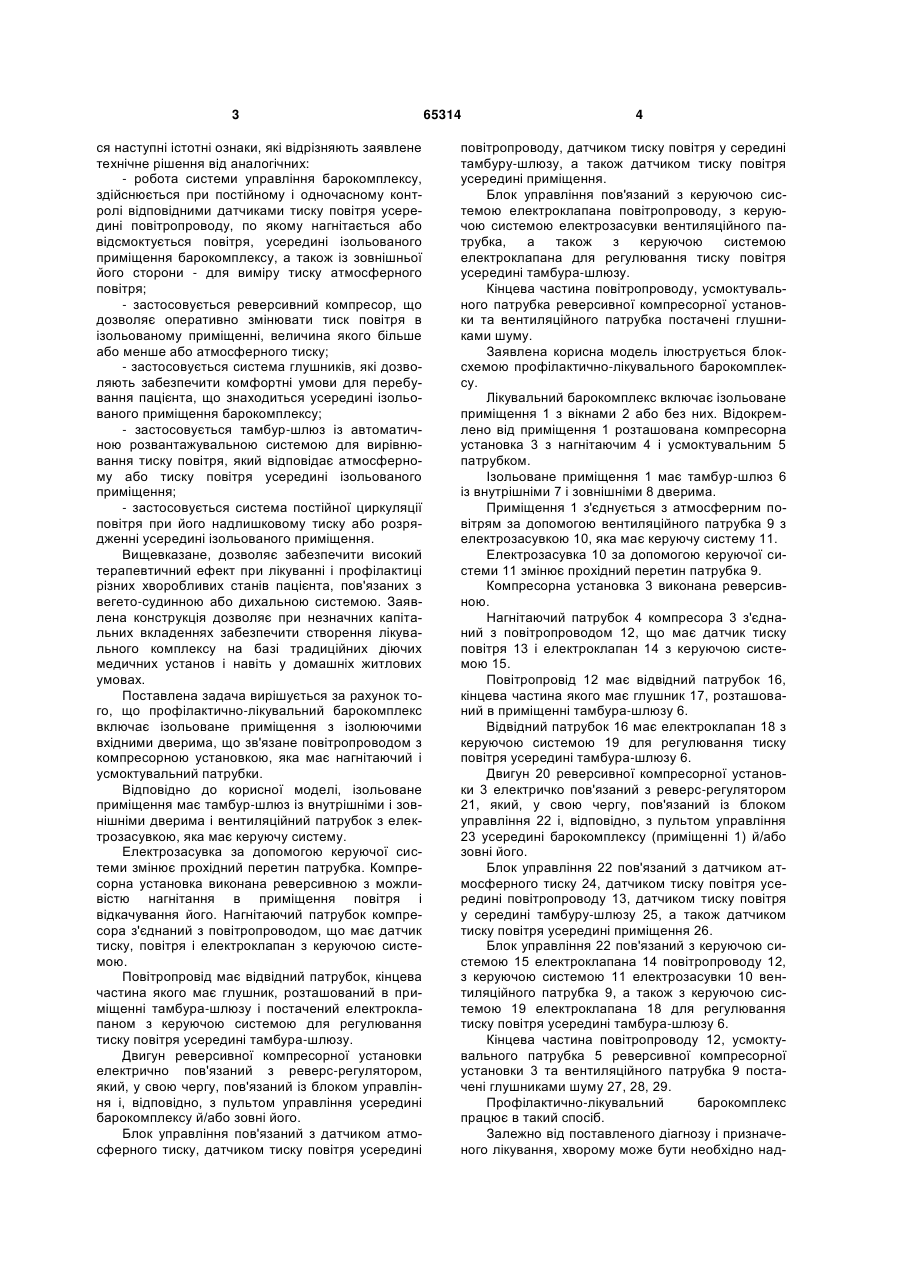

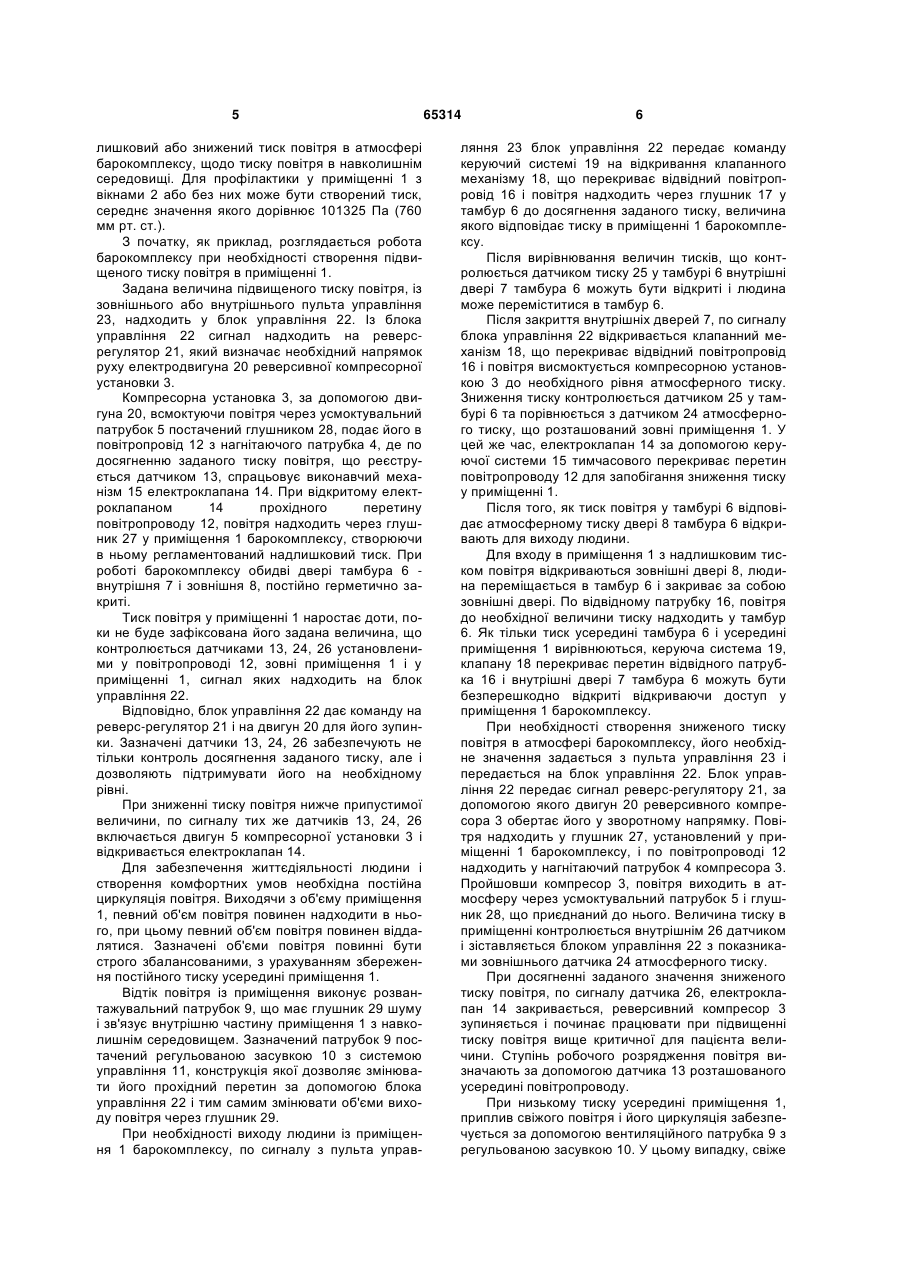

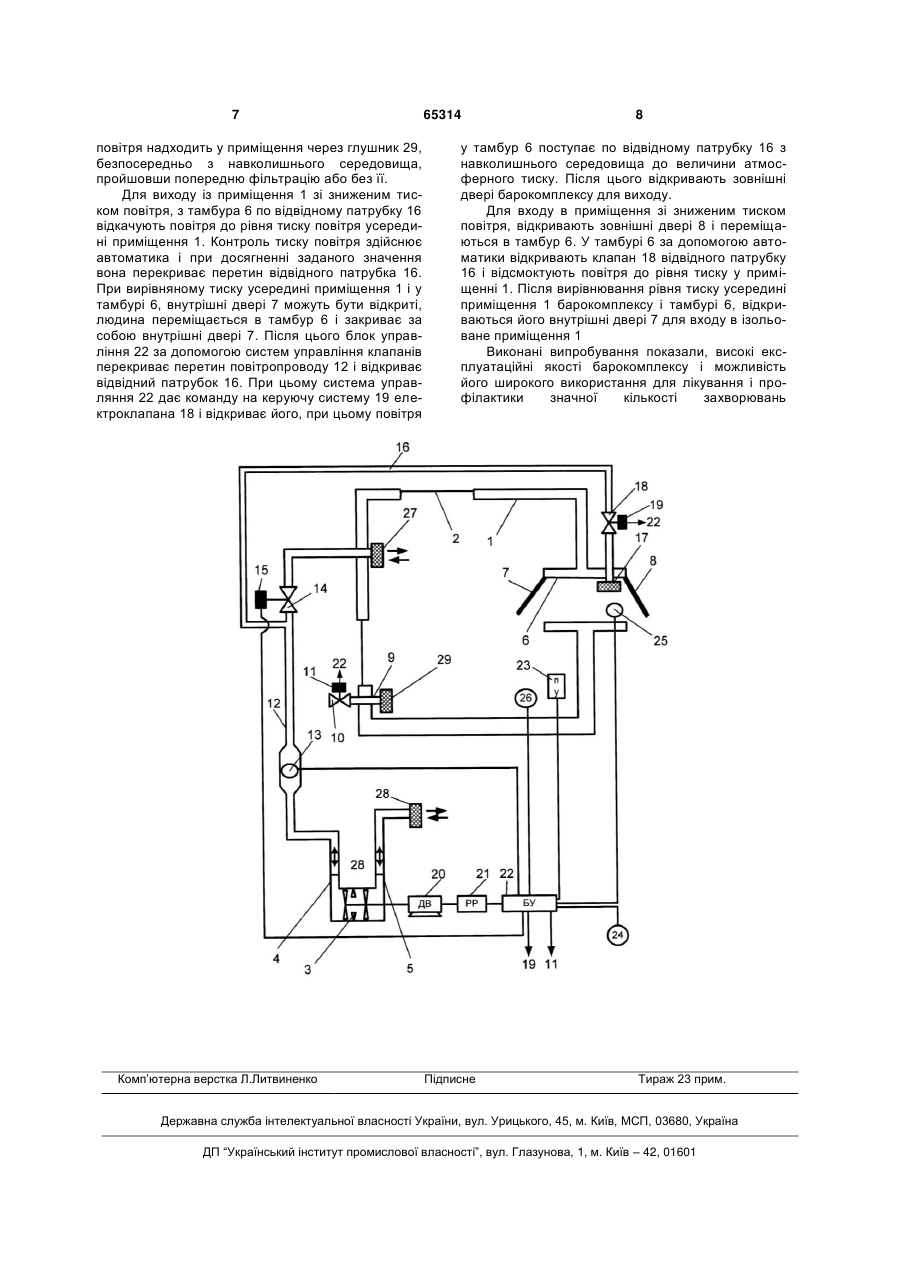

Профілактично-лікувальний барокомплекс, що включає ізольоване приміщення з ізолюючими вхідними дверима, зв'язане повітропроводом з компресорною установкою, яка має нагнітаючий і усмоктувальний патрубки, який відрізняється тим, що ізольоване приміщення має тамбур-шлюз із внутрішніми і зовнішніми дверима і вентиляційний патрубок з електрозасувкою, яка має керуючу систему, що змінює прохідний перетин патрубка, а компресорна установка виконана реверсивною з можливістю нагнітання в приміщення повітря і відкачування його, при цьому нагнітаючий патрубок компресора з'єднаний з повітропроводом, що має датчик тиску повітря і електроклапан з керуючою системою, причому повітропровід має відвідний патрубок, кінцева частина якого має глушник, роз U 1 3 ся наступні істотні ознаки, які відрізняють заявлене технічне рішення від аналогічних: - робота системи управління барокомплексу, здійснюється при постійному і одночасному контролі відповідними датчиками тиску повітря усередині повітропроводу, по якому нагнітається або відсмоктується повітря, усередині ізольованого приміщення барокомплексу, а також із зовнішньої його сторони - для виміру тиску атмосферного повітря; - застосовується реверсивний компресор, що дозволяє оперативно змінювати тиск повітря в ізольованому приміщенні, величина якого більше або менше або атмосферного тиску; - застосовується система глушників, які дозволяють забезпечити комфортні умови для перебування пацієнта, що знаходиться усередині ізольованого приміщення барокомплексу; - застосовується тамбур-шлюз із автоматичною розвантажувальною системою для вирівнювання тиску повітря, який відповідає атмосферному або тиску повітря усередині ізольованого приміщення; - застосовується система постійної циркуляції повітря при його надлишковому тиску або розрядженні усередині ізольованого приміщення. Вищевказане, дозволяє забезпечити високий терапевтичний ефект при лікуванні і профілактиці різних хворобливих станів пацієнта, пов'язаних з вегето-судинною або дихальною системою. Заявлена конструкція дозволяє при незначних капітальних вкладеннях забезпечити створення лікувального комплексу на базі традиційних діючих медичних установ і навіть у домашніх житлових умовах. Поставлена задача вирішується за рахунок того, що профілактично-лікувальний барокомплекс включає ізольоване приміщення з ізолюючими вхідними дверима, що зв'язане повітропроводом з компресорною установкою, яка має нагнітаючий і усмоктувальний патрубки. Відповідно до корисної моделі, ізольоване приміщення має тамбур-шлюз із внутрішніми і зовнішніми дверима і вентиляційний патрубок з електрозасувкою, яка має керуючу систему. Електрозасувка за допомогою керуючої системи змінює прохідний перетин патрубка. Компресорна установка виконана реверсивною з можливістю нагнітання в приміщення повітря і відкачування його. Нагнітаючий патрубок компресора з'єднаний з повітропроводом, що має датчик тиску, повітря і електроклапан з керуючою системою. Повітропровід має відвідний патрубок, кінцева частина якого має глушник, розташований в приміщенні тамбура-шлюзу і постачений електроклапаном з керуючою системою для регулювання тиску повітря усередині тамбура-шлюзу. Двигун реверсивної компресорної установки електрично пов'язаний з реверс-регулятором, який, у свою чергу, пов'язаний із блоком управління і, відповідно, з пультом управління усередині барокомплексу й/або зовні його. Блок управління пов'язаний з датчиком атмосферного тиску, датчиком тиску повітря усередині 65314 4 повітропроводу, датчиком тиску повітря у середині тамбуру-шлюзу, а також датчиком тиску повітря усередині приміщення. Блок управління пов'язаний з керуючою системою електроклапана повітропроводу, з керуючою системою електрозасувки вентиляційного патрубка, а також з керуючою системою електроклапана для регулювання тиску повітря усередині тамбура-шлюзу. Кінцева частина повітропроводу, усмоктувального патрубка реверсивної компресорної установки та вентиляційного патрубка постачені глушниками шуму. Заявлена корисна модель ілюструється блоксхемою профілактично-лікувального барокомплексу. Лікувальний барокомплекс включає ізольоване приміщення 1 з вікнами 2 або без них. Відокремлено від приміщення 1 розташована компресорна установка 3 з нагнітаючим 4 і усмоктувальним 5 патрубком. Ізольоване приміщення 1 має тамбур-шлюз 6 із внутрішніми 7 і зовнішніми 8 дверима. Приміщення 1 з'єднується з атмосферним повітрям за допомогою вентиляційного патрубка 9 з електрозасувкою 10, яка має керуючу систему 11. Електрозасувка 10 за допомогою керуючої системи 11 змінює прохідний перетин патрубка 9. Компресорна установка 3 виконана реверсивною. Нагнітаючий патрубок 4 компресора 3 з'єднаний з повітропроводом 12, що має датчик тиску повітря 13 і електроклапан 14 з керуючою системою 15. Повітропровід 12 має відвідний патрубок 16, кінцева частина якого має глушник 17, розташований в приміщенні тамбура-шлюзу 6. Відвідний патрубок 16 має електроклапан 18 з керуючою системою 19 для регулювання тиску повітря усередині тамбура-шлюзу 6. Двигун 20 реверсивної компресорної установки 3 електричко пов'язаний з реверс-регулятором 21, який, у свою чергу, пов'язаний із блоком управління 22 і, відповідно, з пультом управління 23 усередині барокомплексу (приміщенні 1) й/або зовні його. Блок управління 22 пов'язаний з датчиком атмосферного тиску 24, датчиком тиску повітря усередині повітропроводу 13, датчиком тиску повітря у середині тамбуру-шлюзу 25, а також датчиком тиску повітря усередині приміщення 26. Блок управління 22 пов'язаний з керуючою системою 15 електроклапана 14 повітропроводу 12, з керуючою системою 11 електрозасувки 10 вентиляційного патрубка 9, а також з керуючою системою 19 електроклапана 18 для регулювання тиску повітря усередині тамбура-шлюзу 6. Кінцева частина повітропроводу 12, усмоктувального патрубка 5 реверсивної компресорної установки 3 та вентиляційного патрубка 9 постачені глушниками шуму 27, 28, 29. Профілактично-лікувальний барокомплекс працює в такий спосіб. Залежно від поставленого діагнозу і призначеного лікування, хворому може бути необхідно над 5 лишковий або знижений тиск повітря в атмосфері барокомплексу, щодо тиску повітря в навколишнім середовищі. Для профілактики у приміщенні 1 з вікнами 2 або без них може бути створений тиск, середнє значення якого дорівнює 101325 Па (760 мм рт. ст.). З початку, як приклад, розглядається робота барокомплексу при необхідності створення підвищеного тиску повітря в приміщенні 1. Задана величина підвищеного тиску повітря, із зовнішнього або внутрішнього пульта управління 23, надходить у блок управління 22. Із блока управління 22 сигнал надходить на реверсрегулятор 21, який визначає необхідний напрямок руху електродвигуна 20 реверсивної компресорної установки 3. Компресорна установка 3, за допомогою двигуна 20, всмоктуючи повітря через усмоктувальний патрубок 5 постачений глушником 28, подає його в повітропровід 12 з нагнітаючого патрубка 4, де по досягненню заданого тиску повітря, що реєструється датчиком 13, спрацьовує виконавчий механізм 15 електроклапана 14. При відкритому електроклапаном 14 прохідного перетину повітропроводу 12, повітря надходить через глушник 27 у приміщення 1 барокомплексу, створюючи в ньому регламентований надлишковий тиск. При роботі барокомплексу обидві двері тамбура 6 внутрішня 7 і зовнішня 8, постійно герметично закриті. Тиск повітря у приміщенні 1 наростає доти, поки не буде зафіксована його задана величина, що контролюється датчиками 13, 24, 26 установленими у повітропроводі 12, зовні приміщення 1 і у приміщенні 1, сигнал яких надходить на блок управління 22. Відповідно, блок управління 22 дає команду на реверс-регулятор 21 і на двигун 20 для його зупинки. Зазначені датчики 13, 24, 26 забезпечують не тільки контроль досягнення заданого тиску, але і дозволяють підтримувати його на необхідному рівні. При зниженні тиску повітря нижче припустимої величини, по сигналу тих же датчиків 13, 24, 26 включається двигун 5 компресорної установки 3 і відкривається електроклапан 14. Для забезпечення життєдіяльності людини і створення комфортних умов необхідна постійна циркуляція повітря. Виходячи з об'єму приміщення 1, певний об'єм повітря повинен надходити в нього, при цьому певний об'єм повітря повинен віддалятися. Зазначені об'єми повітря повинні бути строго збалансованими, з урахуванням збереження постійного тиску усередині приміщення 1. Відтік повітря із приміщення виконує розвантажувальний патрубок 9, що має глушник 29 шуму і зв'язує внутрішню частину приміщення 1 з навколишнім середовищем. Зазначений патрубок 9 постачений регульованою засувкою 10 з системою управління 11, конструкція якої дозволяє змінювати його прохідний перетин за допомогою блока управління 22 і тим самим змінювати об'єми виходу повітря через глушник 29. При необхідності виходу людини із приміщення 1 барокомплексу, по сигналу з пульта управ 65314 6 ляння 23 блок управління 22 передає команду керуючий системі 19 на відкривання клапанного механізму 18, що перекриває відвідний повітропровід 16 і повітря надходить через глушник 17 у тамбур 6 до досягнення заданого тиску, величина якого відповідає тиску в приміщенні 1 барокомплексу. Після вирівнювання величин тисків, що контролюється датчиком тиску 25 у тамбурі 6 внутрішні двері 7 тамбура 6 можуть бути відкриті і людина може переміститися в тамбур 6. Після закриття внутрішніх дверей 7, по сигналу блока управління 22 відкривається клапанний механізм 18, що перекриває відвідний повітропровід 16 і повітря висмоктується компресорною установкою 3 до необхідного рівня атмосферного тиску. Зниження тиску контролюється датчиком 25 у тамбурі 6 та порівнюється з датчиком 24 атмосферного тиску, що розташований зовні приміщення 1. У цей же час, електроклапан 14 за допомогою керуючої системи 15 тимчасового перекриває перетин повітропроводу 12 для запобігання зниження тиску у приміщенні 1. Після того, як тиск повітря у тамбурі 6 відповідає атмосферному тиску двері 8 тамбура 6 відкривають для виходу людини. Для входу в приміщення 1 з надлишковим тиском повітря відкриваються зовнішні двері 8, людина переміщається в тамбур 6 і закриває за собою зовнішні двері. По відвідному патрубку 16, повітря до необхідної величини тиску надходить у тамбур 6. Як тільки тиск усередині тамбура 6 і усередині приміщення 1 вирівнюються, керуюча система 19, клапану 18 перекриває перетин відвідного патрубка 16 і внутрішні двері 7 тамбура 6 можуть бути безперешкодно відкриті відкриваючи доступ у приміщення 1 барокомплексу. При необхідності створення зниженого тиску повітря в атмосфері барокомплексу, його необхідне значення задається з пульта управління 23 і передається на блок управління 22. Блок управління 22 передає сигнал реверс-регулятору 21, за допомогою якого двигун 20 реверсивного компресора 3 обертає його у зворотному напрямку. Повітря надходить у глушник 27, установлений у приміщенні 1 барокомплексу, і по повітропроводі 12 надходить у нагнітаючий патрубок 4 компресора 3. Пройшовши компресор 3, повітря виходить в атмосферу через усмоктувальний патрубок 5 і глушник 28, що приєднаний до нього. Величина тиску в приміщенні контролюється внутрішнім 26 датчиком і зіставляється блоком управління 22 з показниками зовнішнього датчика 24 атмосферного тиску. При досягненні заданого значення зниженого тиску повітря, по сигналу датчика 26, електроклапан 14 закривається, реверсивний компресор 3 зупиняється і починає працювати при підвищенні тиску повітря вище критичної для пацієнта величини. Ступінь робочого розрядження повітря визначають за допомогою датчика 13 розташованого усередині повітропроводу. При низькому тиску усередині приміщення 1, приплив свіжого повітря і його циркуляція забезпечується за допомогою вентиляційного патрубка 9 з регульованою засувкою 10. У цьому випадку, свіже 7 повітря надходить у приміщення через глушник 29, безпосередньо з навколишнього середовища, пройшовши попередню фільтрацію або без її. Для виходу із приміщення 1 зі зниженим тиском повітря, з тамбура 6 по відвідному патрубку 16 відкачують повітря до рівня тиску повітря усередині приміщення 1. Контроль тиску повітря здійснює автоматика і при досягненні заданого значення вона перекриває перетин відвідного патрубка 16. При вирівняному тиску усередині приміщення 1 і у тамбурі 6, внутрішні двері 7 можуть бути відкриті, людина переміщається в тамбур 6 і закриває за собою внутрішні двері 7. Після цього блок управління 22 за допомогою систем управління клапанів перекриває перетин повітропроводу 12 і відкриває відвідний патрубок 16. При цьому система управляння 22 дає команду на керуючу систему 19 електроклапана 18 і відкриває його, при цьому повітря Комп’ютерна верстка Л.Литвиненко 65314 8 у тамбур 6 поступає по відвідному патрубку 16 з навколишнього середовища до величини атмосферного тиску. Після цього відкривають зовнішні двері барокомплексу для виходу. Для входу в приміщення зі зниженим тиском повітря, відкривають зовнішні двері 8 і переміщаються в тамбур 6. У тамбурі 6 за допомогою автоматики відкривають клапан 18 відвідного патрубку 16 і відсмоктують повітря до рівня тиску у приміщенні 1. Після вирівнювання рівня тиску усередині приміщення 1 барокомплексу і тамбурі 6, відкриваються його внутрішні двері 7 для входу в ізольоване приміщення 1 Виконані випробування показали, високі експлуатаційні якості барокомплексу і можливість його широкого використання для лікування і профілактики значної кількості захворювань Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
