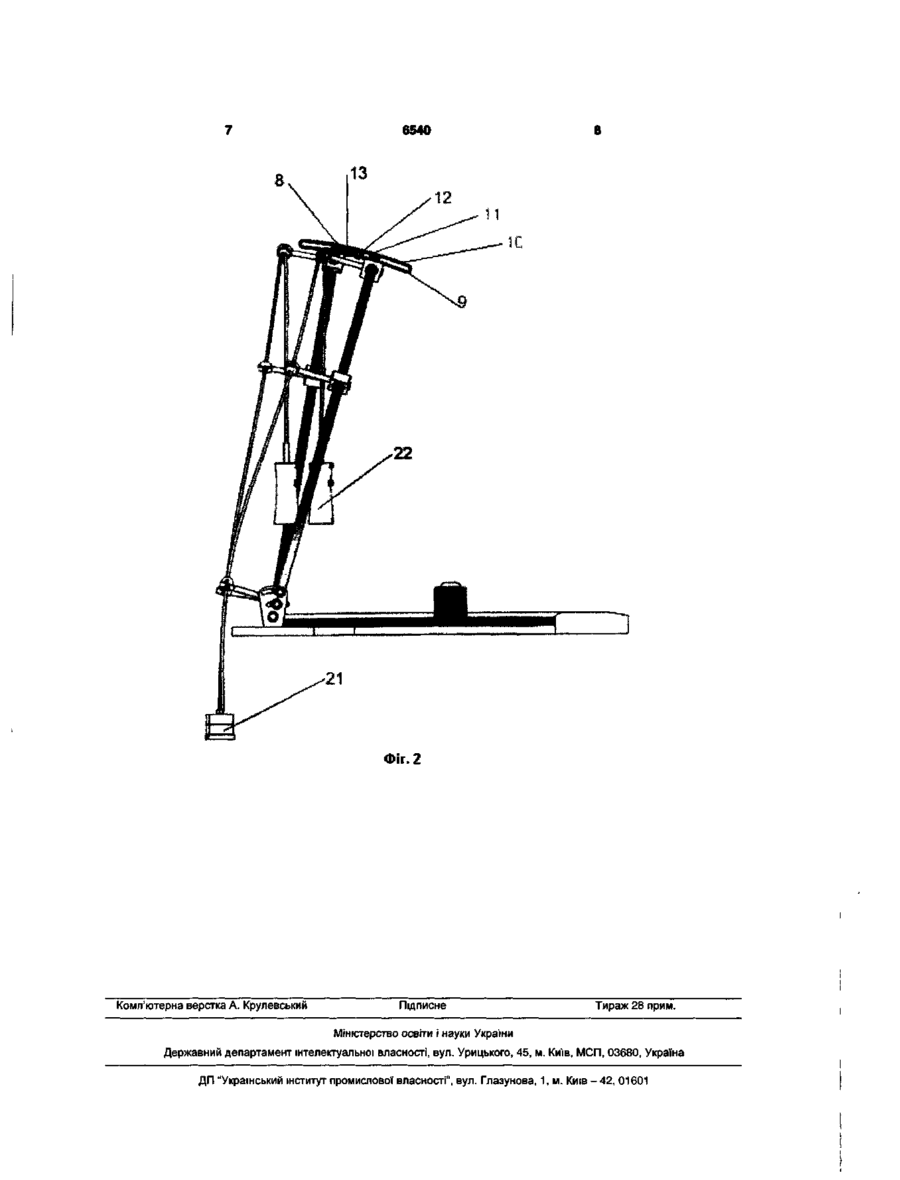

Пристрій для лікування природжених вивихів стегна у дітей, що містить поворотну дугову раму, на якій рухомо встановлені несучі кронштейни з елементами закріплення їх на рамі і засоби утримування мотузок, одні кінці яких з'єднані з вантажами, а другі - з туторами нижніх кінцівок дитини, який відрізняється тим, що рама виконана складеною з двох з'єднаних між собою з можливістю відносного повороту одна від одної в сагітальній площині частин, кожна з яких має жорсткоз'єднану з нею планку, встановлену по нормалі до площини розташування рами у місці її роз'єднання, при цьому обидві планки спряжені між собою і мають крізні дугові пази, в яких встановлені фіксатори відносно кутового розташування обох частин рами.

Текст

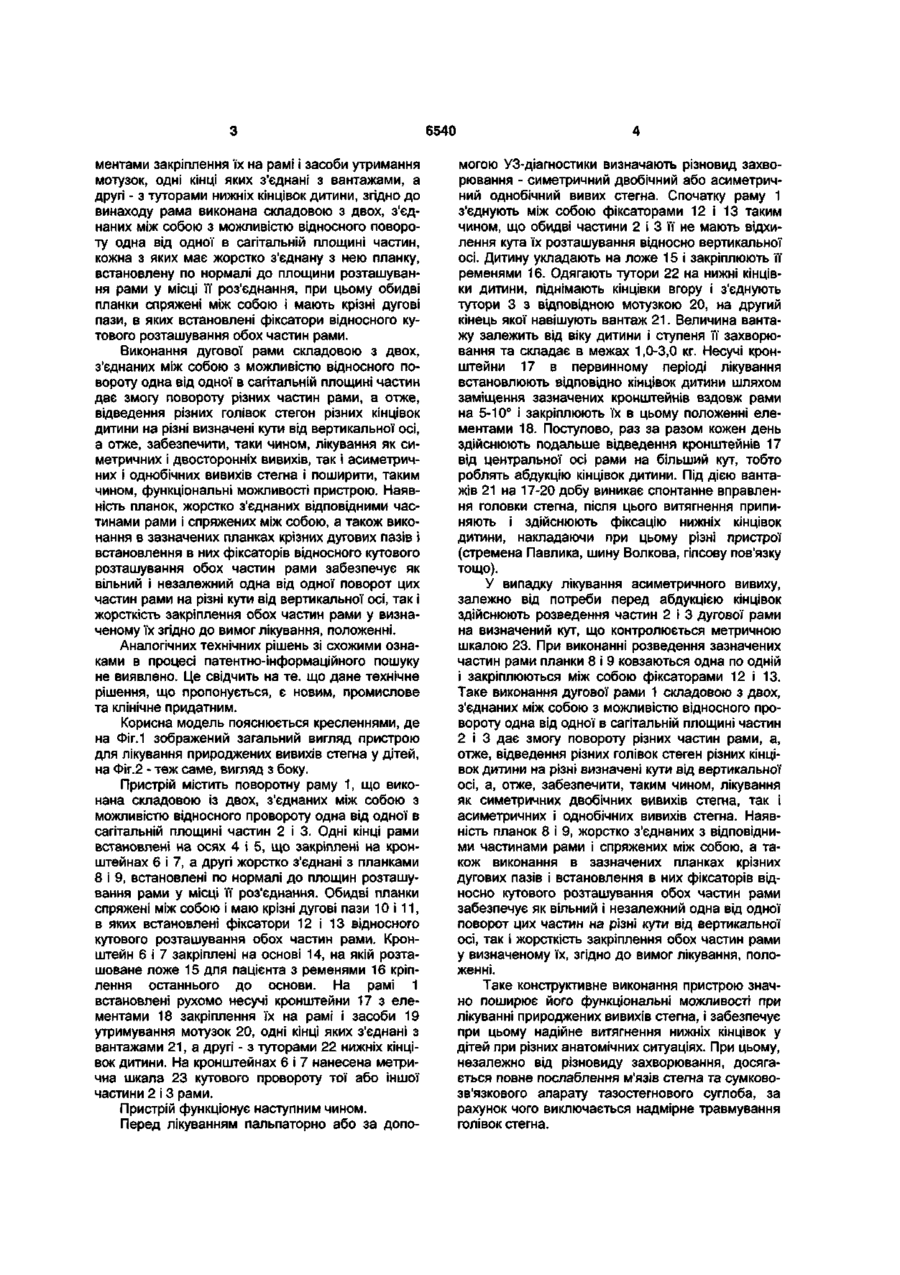

Пристрій для лікування природжених вивихів стегна у дітей, що містить поворотну дугову раму, на якій рухомо встановлені несучі кронштейни з елементами закріплення їх на рамі і засоби утри мування мотузок, одні кінці яких з'єднані з вантажами, а другі - з туторами нижніх кінцівок дитини, який відрізняється тим, що рама виконана складеною з двох з'єднаних між собою з можливістю відносного повороту одна від одної в сагітальній площині частин, кожна з яких має жорсткоз'єднану з нею планку, встановлену по нормалі до площини розташування рами у місці її роз'єднання, при цьому обидві планки спряжені між собою і мають крізні дугові пази, в яких встановлені фіксатори відносно кутового розташування обох частин рами. Корисна модель відноситься до медицини, а саме до травматології і ортопедії і торкається безпосередньо, удосконалення пристрою для вертикального витягнення нижніх кінцівок у дітей при лікуванні як патологій нижніх кінцівок, наприклад природжених вивихів стегна, так і при пошкодженні їх. Відомий пристрій для лікування природжених вивихів стегна шляхом вертикального витягнення нижніх кінцівок у дітей, заснований на попередньому згинанні тазостегнових суглобів під прямим кутом та наступному поступовому їх відведенні, що містить вертикально розташовану на дощаній перекладені дугову раму, встановлені на рамі рухливо несучі кронштейни із засобами для утримування мотузок, одні кінці яких з'єднані з вантажами, а другі фіксовані на нижніх кінцівках дитини [Отто Барта. Врожденный вывих бедра и его раннее консервативное лечение, с.88-89, рис.72, изд. Академии наук Венгрии, 1972]. Недоліком данного пристрою є неможливість одночасного поздовжнього і вертикального витягнення, що є необхідним для низведения головки стегна, особливо при високих вивихах. Найбільш близьким по суті і результату, що досягається, до технічного рішення, яке пропонується, є пристрій для лікування природжених вивихів стегна у дітей, що містить поворотну дугову раму, на якій встановлені рухомо несучі крон штейни з елементами закріплення їх на рамі і засоби утримання мотузок, одні кінці яких з'єднані з вантажами, а другі - з туторами нижніх кінцівок дитини [а.с. СРСР №825036, А61В 17/00, А61В 17/18, 1984]. За рахунок виконання дугової рами поворотною з'являється можливість одночасного поздовжнього та вертикального витягнення стегна, що попереджує травмування головки стегна в процесі лікування симетричних двобічних вивихів стегна. В той же час, даний пристрій неможливий для лікування однобічних або асиметричних вивихів, при якому відведення голівок стегна різних кінцівок мусить здійснюватися на різні кути від вертикальної осі. Але виконання дугової рами нерознімною не дає змоги виконувати лікування подібних захворювань. Це знижує функціональні можливості відомого пристрою. Завдання даної корисної моделі полягає у створенні пристрою для лікування природжених вивихів стегна у дітей, що забезпечує можливість відведення голівок стегна різних кінцівок на різні кути одну від одної відносно вертикальної осі і змогу лікування однобічних або асиметричних вивихів і, тим самим, поширює його функціональні можливості. Поставлене завдання вирішується тим, що в пристрої для лікування природжених вивихів стегна у дітей, що містить поворотну дугову раму, на якій встановлені рухомо несучі кронштейни з еле со ю о> 6540 ментами закріплення їх на рамі і засоби утримання мотузок, одні кінці яких з'єднані з вантажами, а другі - з туторами нижніх кінцівок дитини, згідно до винаходу рама виконана складовою з двох, з'єднаних між собою з можливістю відносного повороту одна від одної в сагітальній площині частин, кожна з яких має жорстко з'єднану з нею планку, встановлену по нормалі до площини розташування рами у місці її роз'єднання, при цьому обидві планки спряжені між собою і мають крізні дугові пази, в яких встановлені фіксатори відносного кутового розташування обох частин рами. Виконання дугової рами складовою з двох, з'єднаних між собою з можливістю відносного повороту одна від одної в сагітальній площині частин дає змогу повороту різних частин рами, а отже, відведення різних голівок стегон різних кінцівок дитини на різні визначені кути від вертикальної осі, а отже, забезпечити, таки чином, лікування як симетричних і двосторонніх вивихів, так і асиметричних і однобічних вивихів стегна і поширити, таким чином, функціональні можливості пристрою. Наявність планок, жорстко з'єднаних відповідними частинами рами і спряжених між собою, а також виконання в зазначених планках крізних дугових пазів і встановлення в них фіксаторів відносного кутового розташування обох частин рами забезпечує як вільний і незалежний одна від одної поворот цих частин рами на різні кути від вертикальної осі, так і жорсткість закріплення обох частин рами у визначеному їх згідно до вимог лікування, положенні. Аналогічних технічних рішень зі схожими ознаками в процесі патентно-інформаційного пошуку не виявлено. Це свідчить на те. що дане технічне рішення, що пропонується, є новим, промислове та клінічне придатним. Корисна модель пояснюється кресленнями, де на Фіг.1 зображений загальний вигляд пристрою для лікування природжених вивихів стегна у дітей, на Фіг.2 - теж саме, вигляд з боку. Пристрій містить поворотну раму 1, що виконана складовою із двох, з'єднаних між собою з можливістю відносного провороту одна від одної в сагітальній площині частин 2 і 3. Одні кінці рами встановлені на осях 4 і 5, що закріплені на кронштейнах 6 і 7, а другі жорстко з'єднані з планками 8 і 9, встановлені по нормалі до площин розташування рами у місці її роз'єднання. Обидві планки спряжені між собою і маю крізні дугові пази 10 і 11, в яких встановлені фіксатори 12 і 13 відносного кутового розташування обох частин рами. Кронштейн 6 і 7 закріплені на основі 14, на якій розташоване ложе 15 для пацієнта з ременями 16 кріплення останнього до основи. На рамі 1 встановлені рухомо несучі кронштейни 17 з елементами 18 закріплення їх на рамі і засоби 19 утримування мотузок 20, одні кінці яких з'єднані з вантажами 21, а другі - з туторами 22 нижніх кінцівок дитини. На кронштейнах 6 і 7 нанесена метрична шкала 23 кутового провороту тої або іншої частини 2 і 3 рами. Пристрій функціонує наступним чином. Перед лікуванням пальпаторно або за допо могою УЗ-діагностики визначають різновид захворювання - симетричний двобічний або асиметричний однобічний вивих стегна. Спочатку раму 1 з'єднують між собою фіксаторами 12 і 13 таким чином, що обидві частини 2 і 3 її не мають відхилення кута їх розташування відносно вертикальної осі. Дитину укладають на ложе 15 і закріплюють її ременями 16. Одягають тутори 22 на нижні кінцівки дитини, піднімають кінцівки вгору і з'єднують тутори 3 з відповідною мотузкою 20, на другий кінець якої навішують вантаж 21. Величина вантажу залежить від віку дитини і ступеня її захворювання та складає в межах 1,0-3,0 кг. Несучі кронштейни 17 в первинному періоді лікування встановлюють відповідно кінцівок дитини шляхом заміщення зазначених кронштейнів вздовж рами на 5-10° і закріплюють їх в цьому положенні елементами 18. Поступово, раз за разом кожен день здійснюють подальше відведення кронштейнів 17 від центральної осі рами на більший кут, тобто роблять абдукцію кінцівок дитини. Під дією вантажів 21 на 17-20 добу виникає спонтанне вправлення головки стегна, після цього витягнення припиняють і здійснюють фіксацію нижніх кінцівок дитини, накладаючи при цьому різні пристрої (стремена Павлика, шину Волкова, гіпсову пов'язку тощо). У випадку лікування асиметричного вивиху, залежно від потреби перед абдукцією кінцівок здійснюють розведення частин 2 і 3 дугової рами на визначений кут, що контролюється метричною шкалою 23. При виконанні розведення зазначених частин рами планки 8 і 9 ковзаються одна по одній і закріплюються між собою фіксаторами 12 і 13. Таке виконання дугової рами 1 складовою з двох, з'єднаних між собою з можливістю відносного провороту одна від одної в сагітальній площині частин 2 і 3 дає змогу повороту різних частин рами, а, отже, відведення різних голівок стеген різних кінцівок дитини на різні визначені кути від вертикальної осі, а, отже, забезпечити, таким чином, лікування як симетричних двобічних вивихів стегна, так і асиметричних і однобічних вивихів стегна. Наявність планок 8 і 9, жорстко з'єднаних з відповідними частинами рами і спряжених між собою, а також виконання в зазначених планках крізних дугових пазів і встановлення в них фіксаторів відносно кутового розташування обох частин рами забезпечує як вільний і незалежний одна від одної поворот цих частин на різні кути від вертикальної осі, так і жорсткість закріплення обох частин рами у визначеному їх, згідно до вимог лікування, положенні. Таке конструктивне виконання пристрою значно поширює його функціональні можливості при лікуванні природжених вивихів стегна, і забезпечує при цьому надійне витягнення нижніх кінцівок у дітей при різних анатомічних ситуаціях. При цьому, незалежно від різновиду захворювання, досягається повне послаблення м'язів стегна та сумковозв'язкового апарату тазостегнового суглоба, за рахунок чого виключається надмірне травмування голівок стегна. 0W9 6540 Фіг. 2 Комп'ютерна верстка А. Крулевський Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Device for treating congenital femoral dislocations in children

Автори англійською

Lukianchenko Volodymyr Viktorovych, Shevchenko Stanislav Dmytrovych

Назва патенту російською

Устройство для лечения врожденных вывихов бедра у детей

Автори російською

Лукьянченко Владимир Викторович, Шевченко Станислав Дмитриевич

МПК / Мітки

МПК: A63B 23/04

Мітки: дітей, вивихів, природжених, стегна, пристрій, лікування
