Пристрій для переробки відходів вольфрамо-кобальтових композиційних матеріалів

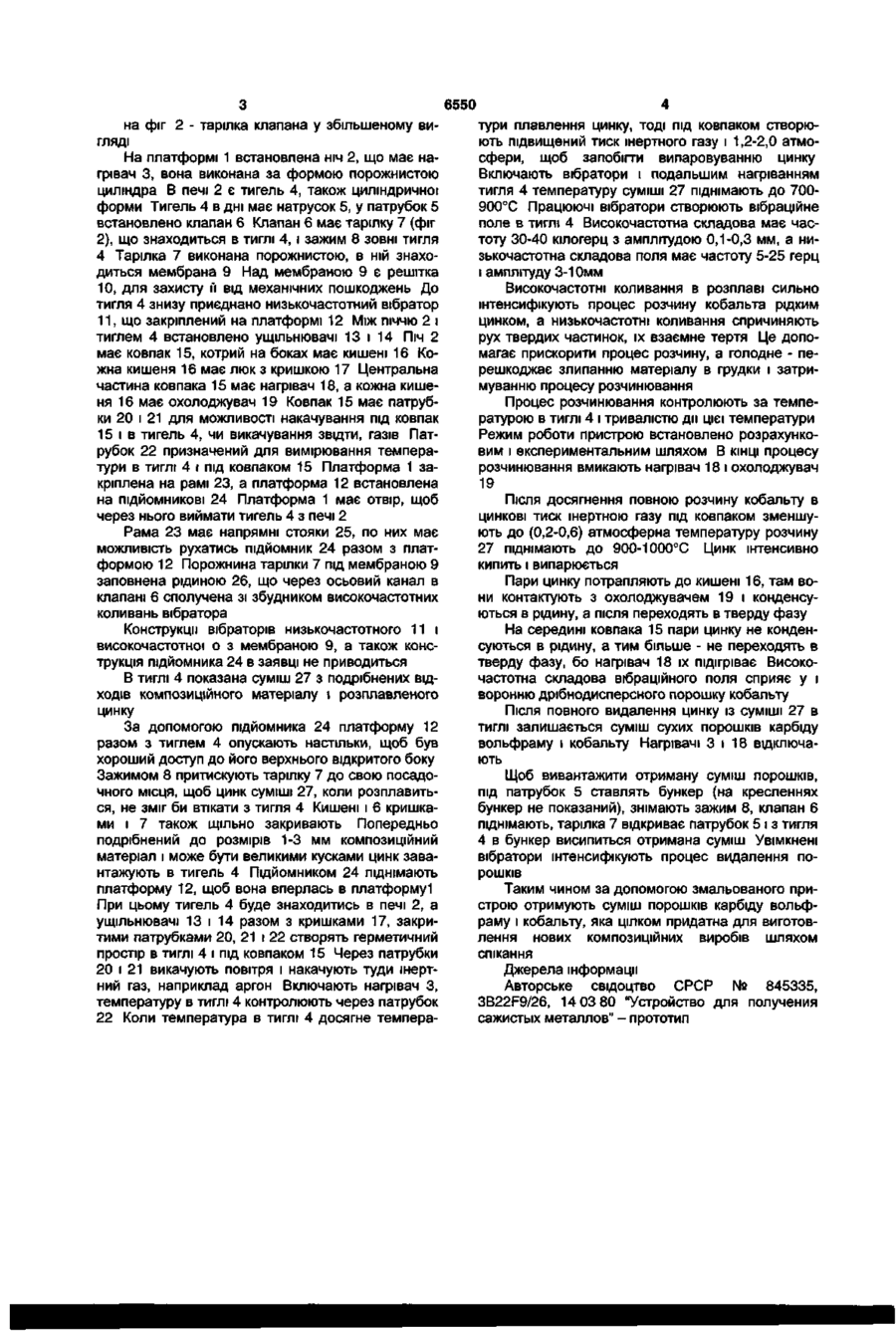

1. Пристрій для переробки відходів вольфрамо-кобальтових композиційних матеріалів, що має піч з тиглем, вібратор, що з'єднаний з цим тиглем, ковпак з патрубками для нагнітання в тигель і відкачування з нього газу та контролю температури і патрубок, що приєднаний до дна тигля, який відрізняється тим, що пристрій обладнано підйомни ком, на який встановлено тигель з двома вібраторами, один з цих вібраторів має збудник коливань високої частоти з малою амплітудою, а інший вібратор має збудник коливань низької частоти з великою амплітудою, ковпак з боків має кишені з охолоджувачами, а патрубок тигля має клапан. 2. Пристрій за п. 1, який відрізняється тим, що піч в дні має вікно для виймання тигля з неї. 3. Пристрій за п. 1, який відрізняється тим, що кишені кришки мають люки для виймання цинку. 4. Пристрій за п. 1, який відрізняється тим, що високочастотний вібратор має збудник з частотою коливань 30-40 кілогерц і амплітуду 0,1-0,3 мм. 5. Пристрій за п. 1, який відрізняється тим, що низькочастотний вібратор має збудник з частотою коливань 5-25 герц і амплітуду 3-10 мм. Корисна модель відноситься до порошкової металургії і може використовуватись для виготовлення компонентів твердих сплавів з відходів промисловою виробництва. Відомі пристрої для переробки відходів вольфрамо-кобальтових композиційних матеріалів. Таким, наприклад, є пристрій за авторським свідоцтвом СРСР [1], (прототип). Цей пристрій має високотемпературну піч з тиглем, вібратор, що з'єднаний з цим тиглем, кришку з патрубками для нагнітання в тигель і викачування з нього газу, а також патрубок, що приєднаний до дна тигля, щоб виготовлений порошковий матеріал міг висипатись з тигля. Особливістю цього пристрою є те, що він розрахований на суху переробку чи виготовлення порошків композиційних матеріалів. Мокра переробка з застосуванням розплаву цинку не може бути виконана через те, що цинк витече через патрубок в дні тигля, а якщо отвір в цьому патрубкові перекрити пробкою, то при випаровуванні цинк нема куди збирати. Крім того, процес розчинювання кобальту в динкові, а потім процес випарювання цинку з розчину доцільно прискорити. Ціллю корисної моделі що пропонується, є пришвидшення процесу переробки відходів і унеможливлення появи залишків металу, що не розчинився в цинкові. Вирішення поставленої задачі дозволить отримувати високоякісну сировину для виготовлення нових валків, різців і тому подібних виробів. У запропонованому пристрої для переробки вольфрамо-кобальтових композиційних матеріалів, що має високотемпературну піч з тиглем, вібратор, що з'єднаний з цим тиглем, ковпак з патрубками для нагнітання в тигель і відкачування з нього газу та контролю температури і патрубок, що приєднаний до дна тигля, цей пристрій обладнано підйомником, на котрий встановлено тигель з двома вібраторами, один з цих вібраторів має збудник коливань високої частоти з малою амплітудою, а другий вібратор має збудник коливань низької частоти з великою амплітудою, ковпак з боків має кишені з охолоджувачами, а патрубок тигля має клапан. До складу заявки входить 2 фігури на одному аркуші, де: на фіг. 1 - загальний вигляд пристрою ю ю CD 6550 на фіг 2 - тарілка клапана у збільшеному витури плавлення цинку, тоді під ковпаком створюгляді ють підвищений тиск інертного газу і 1,2-2,0 атмоНа платформі 1 встановлена ніч 2, що має насфери, щоб запобігти випаровуванню цинку грівач 3, вона виконана за формою порожнистою Включають вібратори і подальшим нагріванням циліндра В печі 2 є тигель 4, також циліндричної тигля 4 температуру суміші 27 піднімають до 700форми Тигель 4 в дні має натрусок 5, у патрубок 5 900°С Працюючі вібратори створюють вібраційне встановлено клапан 6 Клапан 6 має тарілку 7 (фіг поле в тиглі 4 Високочастотна складова має час2), що знаходиться в тиглі 4, і зажим 8 зовні тигля тоту 30-40 кілогерц з амплітудою 0,1-0,3 мм, а ни4 Тарілка 7 виконана порожнистою, в ній знахозькочастотна складова поля має частоту 5-25 герц диться мембрана 9 Над мембраною 9 є решітка і амплітуду 3-10мм 10, для захисту її від механічних пошкоджень До Високочастотні коливання в розплаві сильно тигля 4 знизу приєднано низькочастотний вібратор інтенсифікують процес розчину кобальта рідким цинком, а низькочастотні коливання спричиняють 11, що закріплений на платформі 12 Між піччю 2 і рух твердих частинок, їх взаємне тертя Це допотиглем 4 встановлено ущільнювачі 13 і 14 Піч 2 магає прискорити процес розчину, а голодне - пемає ковпак 15, котрий на боках має кишені 16 Корешкоджає злипанню матеріалу в грудки і затрижна кишеня 16 має люкз кришкою 17 Центральна муванню процесу розчинювання частина ковпака 15 має нагрівач 18, а кожна кишеня 16 має охолоджувач 19 Ковпак 15 має патрубПроцес розчинювання контролюють за темпеки 20 і 21 для можливості накачування під ковпак ратурою в тиглі 4 і тривалістю ди цієї температури 15 і в тигель 4, чи викачування звідти, газів ПатРежим роботи пристрою встановлено розрахункорубок 22 призначений для вимірювання темперавим і експериментальним шляхом В КІНЦІ процесу тури в тиглі 4 і під ковпаком 15 Платформа 1 зарозчинювання вмикають нагрівач 18 і охолоджувач кріплена на рамі 23, а платформа 12 встановлена 19 на ПІДЙОМНИКОВІ 24 Платформа 1 має отвір, щоб Після досягнення повною розчину кобальту в через нього виймати тигель 4 з печі 2 цинкові тиск інертною газу під ковпаком зменшують до (0,2-0,6) атмосферна температуру розчину Рама 23 має напрямні стояки 25, по них має 27 піднімають до 900-1000°С Цинк інтенсивно можливість рухатись підйомник 24 разом з платкипить і випарюється формою 12 Порожнина тарілки 7 під мембраною 9 заповнена рідиною 26, що через осьовий канал в Пари цинку потрапляють до кишені 16, там воклапані 6 сполучена зі збудником високочастотних ни контактують з охолоджувачем 19 і конденсуколивань вібратора ються в рідину, а після переходять в тверду фазу Конструкції вібраторів низькочастотного 11 і На середині ковпака 15 пари цинку не конденвисокочастотної о з мембраною 9, а також конссуються в рідину, а тим більше - не переходять в трукція підйомника 24 в заявці не приводиться тверду фазу, бо нагрівач 18 їх підігріває Високочастотна складова вібраційного поля сприяє у і В тиглі 4 показана суміш 27 з подрібнених ВІДворонню дрібнодисперсного порошку кобальту ХОДІВ КОМПОЗИЦІЙНОГО матеріалу і розплавленого цинку Після ПОВНОГО видалення цинку із суміші 27 в За допомогою підйомника 24 платформу 12 тиглі залишається суміш сухих порошків карбіду разом з тиглем 4 опускають настільки, щоб був вольфраму і кобальту Нагрівачі 3 і 18 відключахороший доступ до його верхнього відкритого боку ють Зажимом 8 притискують тарілку 7 до свою посадоЩоб вивантажити отриману суміш порошків, чного місця, щоб цинк суміші 27, коли розплавитьпід патрубок 5 ставлять бункер (на кресленнях ся, не зміг би втікати з тигля 4 Кишені і 6 кришкабункер не показаний), знімають зажим 8, клапан 6 ми і 7 також щільно закривають Попередньо піднімають, тарілка 7 відкриває патрубок 5 і з тигля подрібнений до розмірів 1-3 мм композиційний 4 в бункер висипиться отримана суміш Увімкнені матеріал і може бути великими кусками цинк зававібратори інтенсифікують процес видалення понтажують в тигель 4 Підйомником 24 піднімають рошків платформу 12, щоб вона вперлась в платформуі Таким чином за допомогою змальованого приПри цьому тигель 4 буде знаходитись в печі 2, а строю отримують суміш порошків карбіду вольфущільнювачі 13 і 14 разом з кришками 17, закрираму і кобальту, яка цілком придатна для виготовтими патрубками 20, 21 і 22 створять герметичний лення нових композиційних виробів шляхом простір в тиглі 4 і під ковпаком 15 Через патрубки спікання 20 і 21 викачують повітря і накачують туди інертДжерела інформації ний газ, наприклад аргон Включають нагрівач З, Авторське свідоцтво СРСР № 845335, температуру в тиглі 4 контролюють через патрубок 3B22F9/26, 14 03 80 "Устройство для получения 22 Коли температура в тиглі 4 досягне темперасажистых металлов" - прототип 6550 г Л. М. /4 і§_ is 6 І? Фіг. 1 Фіг. 2 Комп'ютерна верстка Г. Паяльніков Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
