Оправа для окулярів

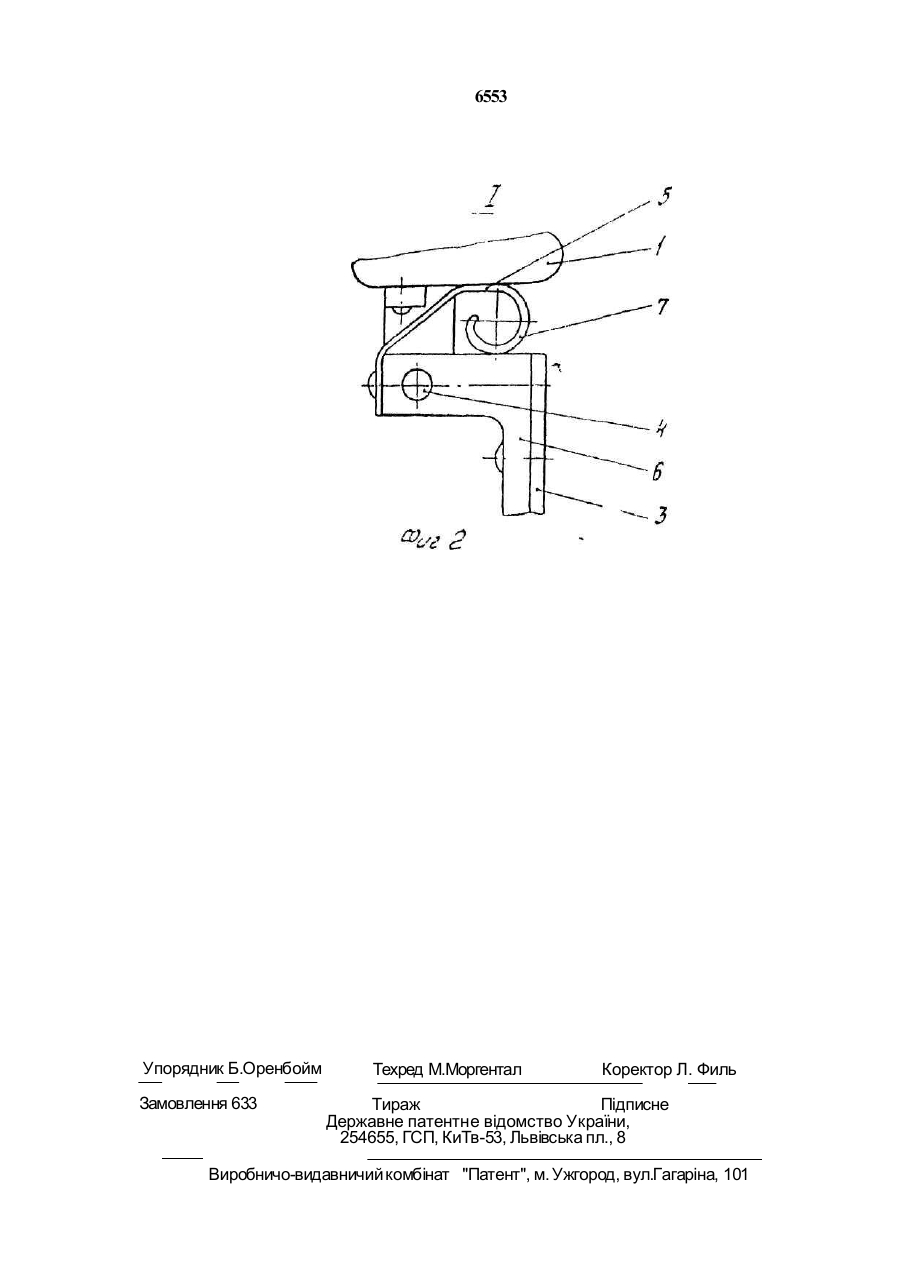

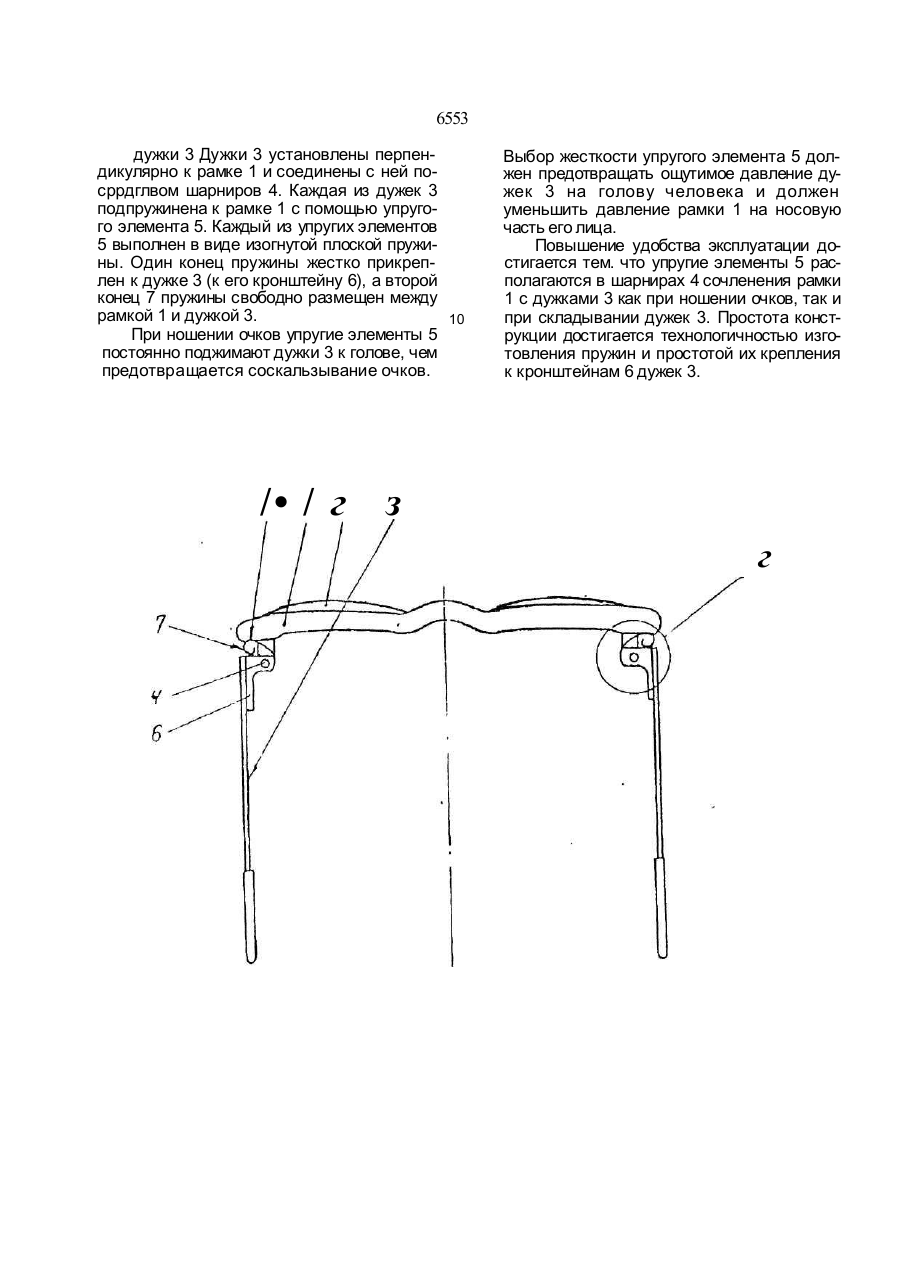

Оправа для очков, содержащая рамку для очковых линз и соединенные с рамкой посредством шарниров две дужки, каждая из которых подпружинена к рамке с помощью упругого элемента, отличающаяся тем, что каждый из упругих элементов выполнен в виде изогнутой плоской пружины, один конец которой жестко прикреплен к дужке, а второй свободно размещен между рамкой и дужкой. Изобретение относится к медицинской технике. Известна оправа для очков, содержащая рамку для очковых линз и соединенные с рамкой посредством шарниров две дужки, каждая из которых подпружинена к рамке с помощью упругого элемента (патент США Ns 3549247, кл. С 02 G 5/16, 1970). У известной оправы, принятой в качестве прототипа изобретения, в каждом из шарниров сочленения рамки с дужками установлен упругий элемент, который поджимает дужки к голове человека, предотвращая соскальзывание очков. Однако упругий элемент состоит из ряда деталей, которые значительно удалены от центра шарнира. По этой причине ухудшаются условия эксплуатации и усложняется конструкция оправы для очков. В основу изобретения поставлена задача усовершенствования оправы для очков, содержащей подпружиненные к рамке дужки.*Усовершенствование заключается в том, что каждый из упругих элементов выполняется из простой в изготовлении изогнутой плоской пружины, устанавливаемой в центре шарниров, не выступающей за пределы рамки и дужек. В результате улучшаются условия эксплуатации и упрощается конструкция оправы. Поставленная задача решается тем, что в оправе для очков, содержащей рамку для очковых линз и соединенные с рамкой посредством шарниров две дужки, каждая из которых подпружинена к рамке с помощью упругого элемента, согласно изобретению, каждый из упругих элементов выполнен в виде изогнутой пружины, один конец которой жестко прикреплен к дужке, а второй свободно размещен между рамкой и дужкой. Вследствие выбранной конструкции пружин и крепления ее концов достигается размещение пружин внутри шарниров при упрощении конструкции оправы. На фиг.1 показан общий вид оправы, на фиг.2 - узел I фиг.1, где показан шарнир с подпружиненным сочленением рамки с дужкой. Оправа для очков содержит рамку 1 для очковых линз 2 и соединенные с рлмкой 1 (71) Вайнблат Самуіл Борухович, Оренбойм Борис Данилович (72) Вайнблат Самуіл Борухович, Оренбойм Борис Данилович (73) Оренбойм Борис Данилович (UA) с 6553 дужки 3 Дужки 3 установлены перпендикулярно к рамке 1 и соединены с ней посррдглвом шарниров 4. Каждая из дужек 3 подпружинена к рамке 1 с помощью упругого элемента 5. Каждый из упругих элементов 5 выполнен в виде изогнутой плоской пружины. Один конец пружины жестко прикреплен к дужке 3 (к его кронштейну 6), а второй конец 7 пружины свободно размещен между рамкой 1 и дужкой 3. 10 При ношении очков упругие элементы 5 постоянно поджимают дужки 3 к голове, чем предотвращается соскальзывание очков. Выбор жесткости упругого элемента 5 должен предотвращать ощутимое давление дужек 3 на голову человека и должен уменьшить давление рамки 1 на носовую часть его лица. Повышение удобства эксплуатации достигается тем. что упругие элементы 5 располагаются в шарнирах 4 сочленения рамки 1 с дужками 3 как при ношении очков, так и при складывании дужек 3. Простота конструкции достигается технологичностью изготовления пружин и простотой их крепления к кронштейнам 6 дужек 3. /• / г з г 6553 Упорядник Б.Оренбойм Замовлення 633 Техред М.Моргентал Коректор Л. Филь Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.Гагаріна, 101
