Спосіб одержання трести конопель

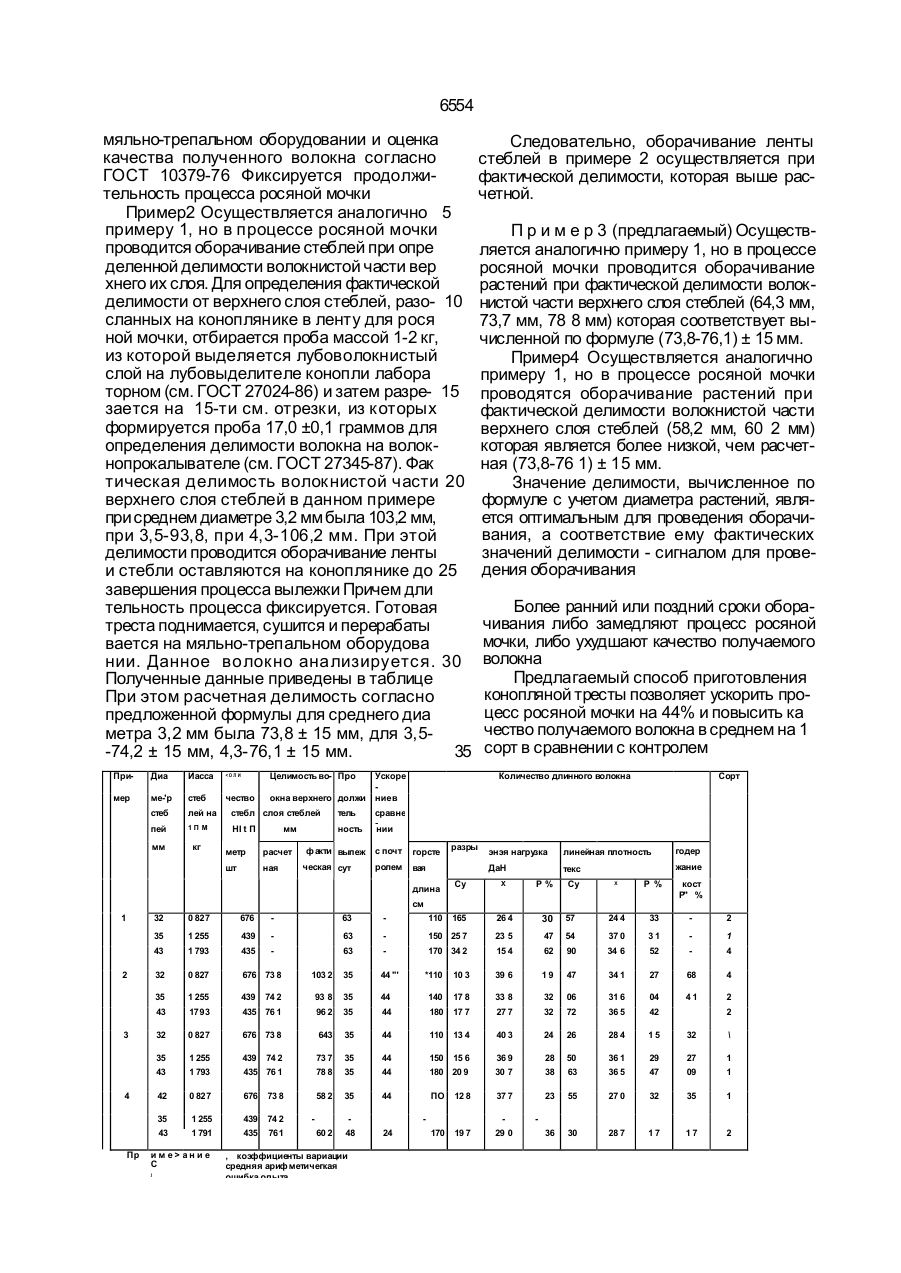

1. Способ получения тресты конопли, включающий формирование ленты из стеб лей, ее расстилание, росяную мочку, опреде ление показателя делимости волокна, проведение сравнительного анализа пол Изобретение относится к области первичной обработки конопли, а именно, к технологии приготовления конопляной тресты росяной мочки соломы. Целью настоящего изобретения является повышение качества волокна и интенсификация процесса вылежки. Поставленная цель достигается тем, что в способе получения тресты конопли, включающем формирование ленты из стеблей, ее расстилание, росяную мочку, определение показателя делимости волокна, проведение сравлительного анализа полученного показателя делимости с ее требуемой величиной для выявления необходимости проведения оборачивания ленты, согласно изобретению, определение делимости проводят для ученного показателя делимости с ее требуемой величиной для выявления необходимости проведения оборачивания ленты, отличающийся тем, что определение делимости волокна проводят для верхнего слоя ленты согласно формуле Di=79,3-4,6d+0,9d2, где Di - делимость волокна, мм, d - средний диаметр стеблей, мм, а сравнительный анализ для выявления необходимости оборачивания стеблей проводят при показателе D=/Di ± К/мм, где D - требуемая величина делимости волокна; К - граница доверительного интервала средней генеральной совокупности, равная 15 мм. С > верхнего слоя ленты согласно формуле Di=79,3-4,6d+0,9d2 где: Di - делимость волокна, мм, d - средний диаметр стеблей, мм, а сравнительный анализ для выявления необходимости оборачивания стеблей проводят при показателе D=/Di ± К/, где D - требуемая величина делимости волокна; К - граница доверительного интервала средней генеральной совокупности, равная 15 мм. Пр и м е р ! (контроль). Стебли конопли срезаются жаткой ЖК-1.9 с расстилочным аппаратом и расстилаются на коноплянике в ленту для росяной мочки. После завершения процесса вылежки, проводится подъем стланцевой тресты, сушка, переработка на ON ел ел о 6554 мяльно-трепальном оборудовании и оценка качества полученного волокна согласно ГОСТ 10379-76 Фиксируется продолжительность процесса росяной мочки Пример2 Осуществляется аналогично 5 примеру 1, но в процессе росяной мочки проводится оборачивание стеблей при опре деленной делимости волокнистой части вер хнего их слоя. Для определения фактической делимости от верхнего слоя стеблей, разо- 10 сланных на коноплянике в ленту для рося ной мочки, отбирается проба массой 1-2 кг, из которой выделяется лубоволокнистый слой на лубовыделителе конопли лабора торном (см. ГОСТ 27024-86) и затем разре- 15 зается на 15-ти см. отрезки, из к оторых формируется проба 17,0 ±0,1 граммов для определения делимости волокна на волокнопрокалывателе (см. ГОСТ 27345-87). Фак тическая делимость волокнистой части 20 верхнего слоя стеблей в данном примере при среднем диаметре 3,2 мм была 103,2 мм, при 3,5-93,8, при 4,3-106,2 мм. При этой делимости проводится оборачивание ленты и стебли оставляются на коноплянике до 25 завершения процесса вылежки Причем дли тельность процесса фиксируется. Готовая треста поднимается, сушится и перерабаты вается на мяльно-трепальном оборудова нии. Данное во локно ана лизируется. 30 Полученные данные приведены в таблице При этом расчетная делимость согласно предложенной формулы для среднего диа метра 3,2 мм была 73,8 ± 15 мм, для 3,5-74,2 ± 15 мм, 4,3-76,1 ± 15 мм. 35 При Диа Иасса ан и е С X *110 10 3 39 6 19 47 34 1 27 68 4 44 140 17 8 33 8 32 06 31 6 04 41 2 44 180 17 7 27 7 32 72 36 5 42 35 44 110 13 4 40 3 24 26 28 4 15 32 \ 73 7 35 44 150 15 6 36 9 28 50 36 1 29 27 1 78 8 35 44 180 20 9 30 7 38 63 36 5 47 09 1 58 2 35 44 ПО 12 8 37 7 23 55 27 0 32 35 1 60 2 48 170 19 7 29 0 36 30 28 7 17 17 2 , коэффициенты вариации средняя ариф метичегкая ошибка опыта 24 2 6554 Упорядник П.Голобородько Техред М.Моргентал Замовлення 633 Коректор О. Кравцова Тираж Підписне Державне патентне відомство України, 254655. ГСП, КиТв-53, Львівська гтл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.Гагаріна, 101
