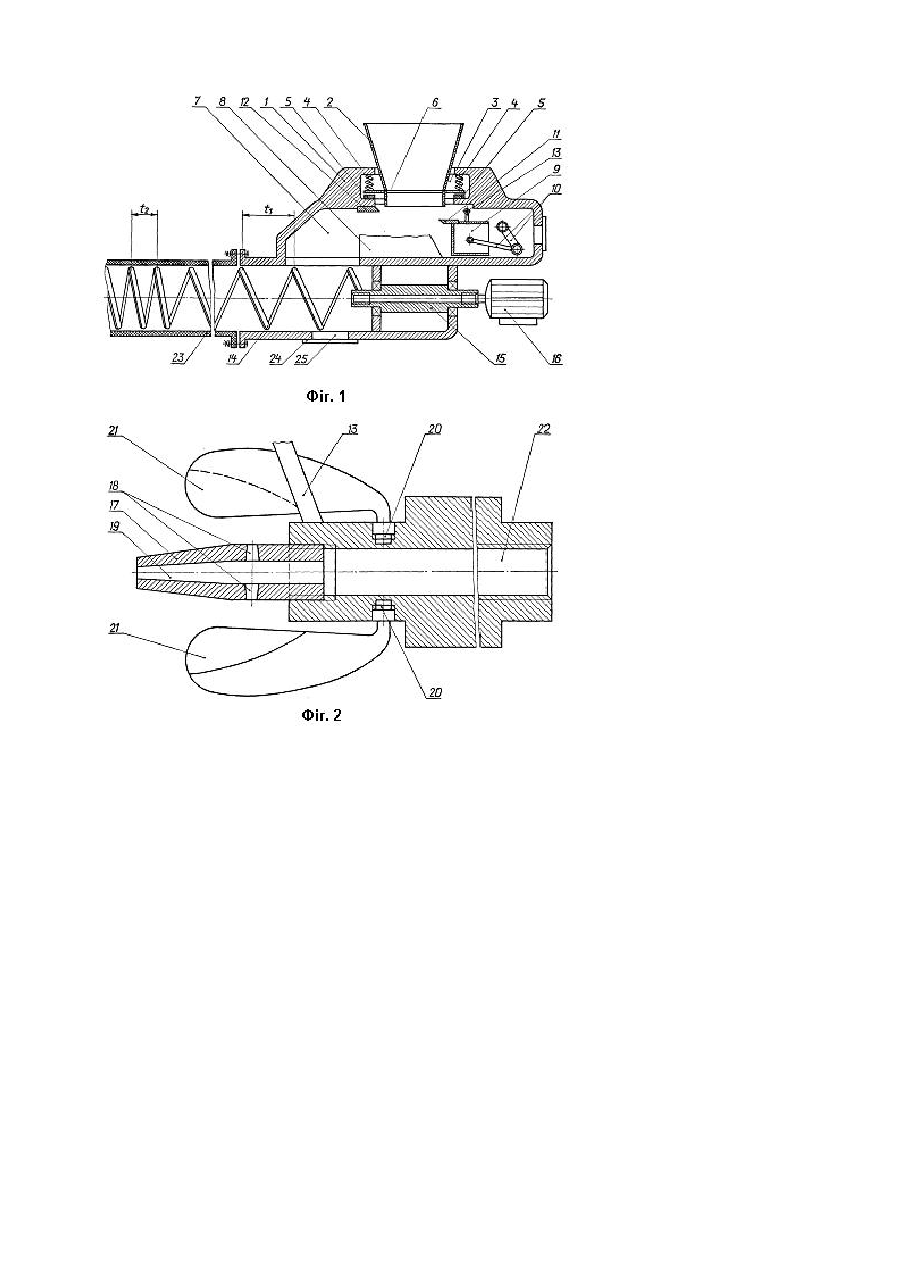

Пристрій для видалення гною

Корисна модель відноситься до сільського господарства, зокрема до механізації трудомістких процесів у тваринництві, а саме до пристроїв для видалення гною і може бути використана на тваринницьких фермах і комплексах в господарствах з різними формами власності для більш елективного проходження гною, створення можливості ліквідації засмічення трубопроводу, покращення роботи пристрою по всій довжині трубопроводу. Відомі пристрої для видалення гною [А. с. СРСР №№570347, 615901. 622901, 701608, 1037894, 1232190. 1284475, патент України №36909A], які призначені для видалення гною з вмістом підстилки і містять такі основні елементи: корпус, гноєприймач, поршень, розміщений в корпусі, відсікаючий ніж. Недоліки відомих пристроїв наступні: - значна енергозатратність процесу видалення гною; - відносно низька пропускна здатність через наявність в гною подрібненої підстилки і, в зв'язку з тим, додаткові енергозатрати; - обмежена відстань транспортування гною; - неможливість вивантаження гною в різних місцях. Найбільш близьким за технічною суттю до запропонованого пристрою є пристрій для видалення гною [Патент України №60811А, Бюл. №10, 2003р.], який складається з корпусу, кривошипно-шатунного механізму з поршнем, гноєприймача, нагнітальної камери з ріжучою наладкою, відсікаючого ножа, гнучкого шнека, розміщеного в гнучкому тр убопроводі, з'єднаного через пустотілий вал з двигуном шнека, а корпус закритий кришкою. Недоліки відомого пристрою наступні: - ймовірність засмічення гнучкого трубопроводу І гнучкого шнека залишками гною з підстилкою, щo може привести до погіршення роботи пристрою; - погіршення роботи пристрою в кінці гнучкого трубопроводу у випадку великою віддалі транспортування. Запропонований нами пристрій дозволяє усун ути вказані недоліки і забезпечує можливість ліквідації засмічення гнучкого трубопроводу і гнучкого шнека залишками гною з підстилкою, створення можливості дії більшого зусилля на гній по мірі збільшення віддалі транспортування, ефективне походження гною з підстилкою через гнойоприймач в нагнітальну камеру. В основу корисної моделі поставлено завдання створити пристрій для видалення гною, який забезпечував би можливість ліквідації засмічення гнучкого трубопроводу і гнучкого шнека, створення можливості дії більшого зусилля на гній по мірі збільшення віддалі транспортування, ефективне проходження гною з підстилкою через гноєприймач в нагнітальну камеру. Технічний результат досягають тим, що він укомплектований нішею, зворотними пружинами, демпферними упорами, виступом гноєприймача, натискним роликом, розпиляючою насадкою, обертальними лопатками, причому гноєприймач змонтований в ніші корпусу на зворотних пружинах і демпферних упорах з можливістю виконання вібраційного зворотно-поступального руху гноєприймача і з можливістю натискання поршня натискним роликом на виступ гноєприймача, а вал приводу гнучкого шнека виконаний пустотілим і укомплектований розпилюючою насадкою. Зі сторони кріплення пустотілого валу до двигуна шнека виконано різьбовий отвір з можливістю монтажу штуцера від помпи. Крок гнучкого шнеку змінний і зменшується в сторону виходу з гн учкого трубопроводу. Розпилююча насадка укомплектована різьбовими отворами з можливістю монтажу обертальних лопаток. При проведенні патентного пошуку заявником знайдено технічне рішення [Патент України №60811А, Бюл. №10, 2003р.], яке містить найбільшу кількість суттєви х ознак, спільних з заявленим пристроєм (складається з корпусу, кривошипно-шатунного механізму з поршнем, гноєприймача, нагнітальної камери з ріжучою насадкою, відсікаючого ножа, гнучкого шнека, розміреного в гнучкому трубопроводі, з'єднаного через пустотілий вал з двигуном шнека, а корпус закритий кришкою). Однак наявність зазначених, спільних з прототипом ознак, недостатня для отримання технічного результату, який забезпечує заявлений пристрій. Технічних рівень, які б за сукупність ознак співпадали з заявленим - не виявлено. Це дозволяє зробити висновок про відповідність заявленого технічного рішення критерію "новизна". В патентній і науково-технічній літературі не знайдене технічних рішень, в яких буди б описані відомості про ознаки, що відрізняють заявлений пристрій від прототипу і забезпечують досягнення технічного результату: він укомплектований нішею, зворотними пружинами, демпферними упорами, виступом гноєприймача, натискним роликом, розпилюючою насадкою, обертальними лопатками, причому гноєприймач вмонтований в ніші корпусу на зворотних пружинах і демпферних упорах з можливістю виконання вібраційного зворотно-поступального руху гноєприймача і з можливістю натискання поршня натискним роликом на виступ гноєприймача, а вал приводу гнучкого шнека виконаний пустотілим і укомплектований розпилюючою насадкою. Зі сторони кріплення пустотілого валу до двигуна шнека виконано різьбовий отвір з можливістю монтажу штуцера від помпи. Крок гнучкого шнеку змінний і зменшується в сторону виходу з гнучкого трубопроводу. Розпилююча насадка укомплектована різьбовими отворами з можливістю монтажу обертальних лопаток. Отже, заявлене технічне рішення не випливає явним чином з рівня техніки, що дозволяє зробити висновок про його відповідність критерію "винахідницький рівень". Заявлена корисна модель відноситься до сільського господарства, зокрема до механізації трудомістких процесів у тваринництві, а саме до пристроїв для видалення гною і може бути використана на тваринницьких фермах і комплексах в господарствах з різними формами власності для більм елективного проходження гною, створення можливості ліквідації засмічення трубопроводу, покращення роботи пристрою по всій довжині трубопроводу. А тому відповідає критерію винаходу "промислова придатність". Таким чином, заявлене технічне рішення е новим, промислово придатним, чає винахідницький рівень, тобто відповідає всім умовам патентоспроможності винаходу відповідно де статті 7 розділу ІІ Закону України "Про охорону прав на винаходи і корисні моделі" №1771-Ш. Пристрій для видалення гною зображений на Фіг.1 - загальний вигляд пристрою, Фіг.2 - пустотілий вал а розпилюючою насадкою і обертальними лопатками, де 1 - корпус, 2 - ніша корпусу, 3 - гноєприймач, 4 - зворотні пружини, 3 - демпферні упори, 6 - виступ гноєприймача, 7 - нагнітальна камера, 8 - циліндричні напрямні поршня, 9 - поршень, 10 - кривошипно-шатунний механізм, 11 - відсікаючий ніж, 12 - ріжуча насадка, 13 - натискний ролик, 14 - гнучкий шнек, 15 - пустотілий вал, 16 - двигун шнека, 17 - розпилююча насадка, 18 - радіальні калібровані отвори, 19 - центральний отвір, 20 різьбові отвори, 21 - обертальні лопатки, 22 - отвір для монтажу штуцера від помпи, 23 - гнучкий трубопровід, 24 люк, 25 - кришка люка. Основу пристрою для видалення гною складає корпус 1, в якому виготовлена ніша корпусу 2, а в ній встановлено гноєприймач 3 (Фіг.1). Гноєприймач 3 зістикований з корпусом 1 через зворотні пружини 4 і демпферні упори 5, які розташовані в ніші корпусу 2. Виступ 6 гноєприймача 3 проходить в нагнітальну камеру 7, де знаходяться циліндричні напрямні 8 поршня 9. Поршень 9 приводиться в рух кривошипно-шатунним механізмом 10 від двигуна поршня (на Фіг.не показано). На поршні 9 в його верхній частині розміщений відсікаючий ніж 11, а на нагнітальній камері 7 в місці входження відсікаю чого ножа 11 розміщена ріжуча насадка 12. За відсікаючим ножем 11 поршня 9 розміщений натискний ролик 13. Гнучкий шнек 14 приводиться в pуx через пустотілий вал 15 від двигуна шнека 16. Гнучкий шнек 14 закінчується розпилюючою насадкою 17 (Фіг.2). В розпилюючій насадці 17 виконані радіальні калібровані отвори 18 і центральний отвір 19, який може виконуватись з різними розсіювачами рідини. Пустотілий вал 15 має різьбові отвори 20 для обертальних лопаток 21. Зі сторони кріплення пустотілого вада 15 до двигуна шнека 16 виконаний різьбовий отвір 22 для монтажу штуцера від помпи (на Фіг. помпа не показана). Для покращення (більш елективного) проходження гною в кінці гнучкого трубопроводу 28 крок шнека t в гнучкому шнеку 14 зменшується в порівнянні з кроком шнека 14 на початку транспортування t2
