Рейкове скріплення

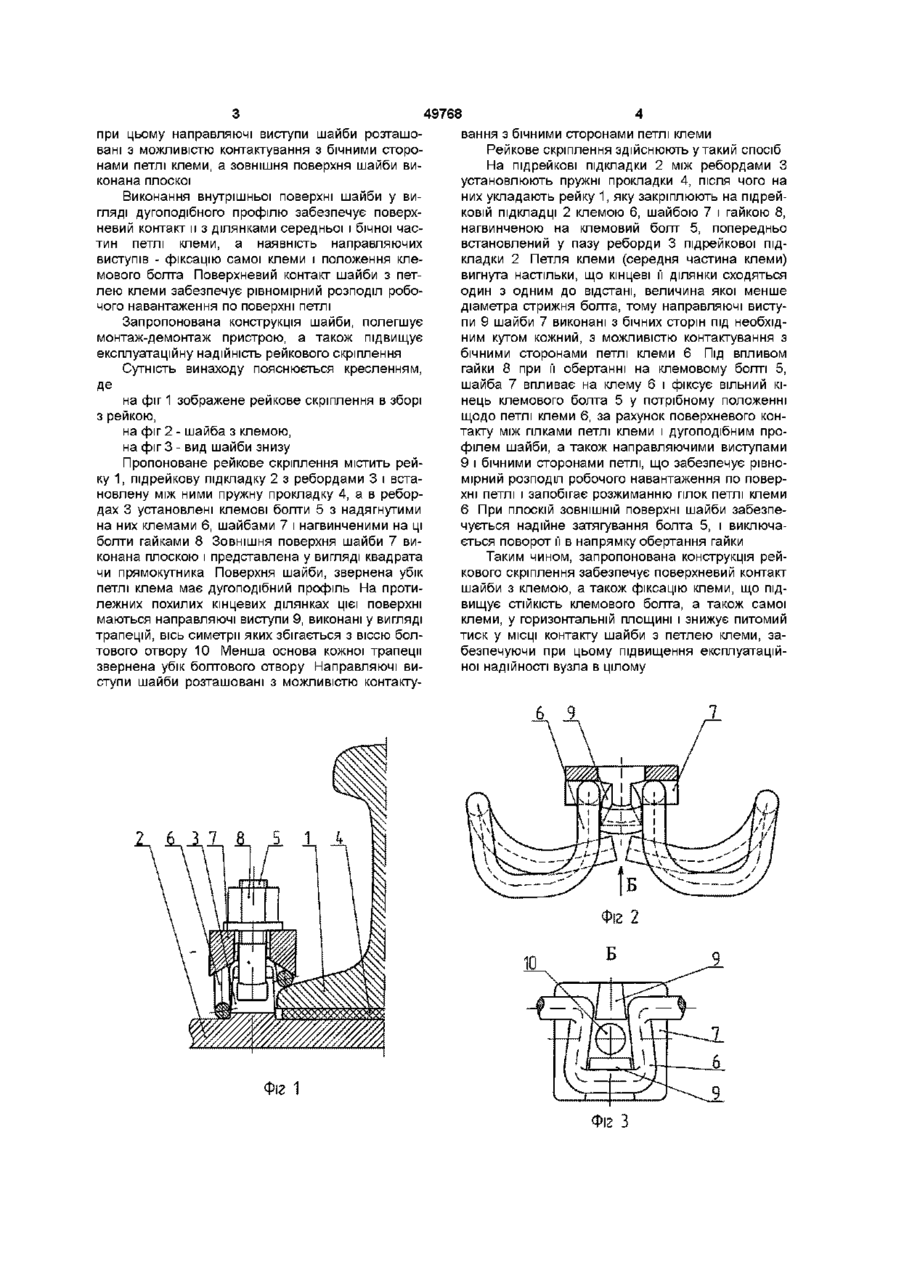

Рейкове скріплення, що містить підрейкову підкладку з ребордами, в яких виконані пази для розміщення в них прикріплювача у вигляді клемових болтів із шайбами і гайками, а також клемами, кожна з яких виготовлена з пруткового матеріалу, вигнутого у вигляді петлі з відігнутими гілками зовні і у напрямку петлі, яке відрізняється тим, що поверхня шайби, звернена у бік петлі клеми, має дугоподібний профіль, на протилежних похилих кінцевих ділянках якої розташовані направляючі виступи у вигляді трапецій, вісь симетрії яких збігається з віссю болтового отвору, а менша основа кожної трапеції звернена у бік болтового отвору, причому направляючі виступи шайби розташовані з можливістю контактування з бічними сторонами петлі клеми, а зовнішня поверхня шайби виконана плоскою Винахід відноситься до залізничного транспорту, зокрема, до конструкцій верхньої будови залізничної коли Відомо рейкове скріплення, що містить підрейкову підкладку з ребордами, в яких маються пази для розміщення в них прикріплювача у вигляді клемових болтів із шайбами і гайками, а також клемами, кожна з яких виготовлена з пруткового матеріалу, вигнутого у вигляді петлі з відігнутими гілками зовні і у напрямку петлі (див ФОССЛО, Рельсовые скрепления для неподвижных путей, система 314, Vossloh-Werke GmbH-Postfach 1860 Д-5980 Werdohl) Недоліками цього рейкового скріплення є розжимання (розтиснення) гілок петлі і сход шайби з петлі в процесі робочого навантаження, мала площа контакту поверхонь шайби і петлі клеми (дві ТОЧКИ) І хитке положення вільного кінця клемового болта Найбільш близьким по технічній сутності і результату, що досягається, (прототип) є рейкове скріплення, що містить підрейкову підкладку з ребордами, у якій маються пази для розміщення в них прикріплювача у вигляді клемових болтів із шайбами і гайками, а також клемами кожна з яких виготовлена з пруткового матеріалу, вигнутого у вигляді петлі з відігнутими гілками зовні і у напрямку петлі, що відрізняється тим, що кожна шайба виконана сферичною, при цьому внутрішня поверхня и взаємодіє одночасно, принаймні, з чотирма точками петлі (патент Роси №2149938, пл Е 01 В 9/48, заявл 18 05 98 , Опубл 27 05 2000, Бюл №15) Однак дана конструкція рейкового скріплення не забезпечує стійкого положення вільного кінця клемового болта через можливий сход шайби з петлі в процесі робочого навантаження В основу винаходу поставлене завдання удосконалення рейкового скріплення, у якому за рахунок зміни конструкції шайби, забезпечується поверхневий контакт між и внутрішньою поверхнею і ділянками середньої і бічної частин петлі клеми, фіксацію положення клемового болта, а також рівномірний розподіл робочого навантаження по поверхні петлі, і за рахунок цього підвищити експлуатаційну надійність рейкового скріплення Поставлене завдання вирішується тим, що в рейковому скріпленні, що містить підрейкову підкладку з ребордами, в яких виконані пази для розміщення в них прикріплювача у вигляді клемових болтів із шайбами і гайками, а також клемами, кожна з яких виготовлена з пруткового матеріалу, вигнутого у вигляді петлі з відігнутими гілками зовні і у напрямку петлі ВІДПОВІДНО ДО винаходу, поверхня шайби, звернена убік петлі клеми, має дугоподібний профіль, на протилежних похилих кінцевих ділянках якої маються направляючі виступи у вигляді трапецій, вісь симетрії яких збігається з віссю болтового отвору, а менша основа кожної трапеції звернена убік болтового отвору, 00 (О 49768 при цьому направляючі виступи шайби розташовані з можливістю контактування з бічними сторонами петлі клеми, а зовнішня поверхня шайби виконана плоскої Виконання внутрішньої поверхні шайби у вигляді дугоподібного профілю забезпечує поверхневий контакт и з ділянками середньої і бічної частин петлі клеми, а наявність направляючих виступів - фіксацію самої клеми і положення клемового болта Поверхневий контакт шайби з петлею клеми забезпечує рівномірний розподіл робочого навантаження по поверхні петлі Запропонована конструкція шайби, полегшує монтаж-демонтаж пристрою, а також підвищує експлуатаційну надійність рейкового скріплення Сутність винаходу пояснюється кресленням, Де на фіг 1 зображене рейкове скріплення в зборі з рейкою, на фіг 2 - шайба з клемою, на фіг 3 - вид шайби знизу Пропоноване рейкове скріплення містить рейку 1, підрейкову підкладку 2 з ребордами 3 і встановлену між ними пружну прокладку 4, а в ребордах 3 установлені клемові болти 5 з надягнутими на них клемами 6, шайбами 7 і нагвинченими на ці болти гайками 8 Зовнішня поверхняшайби 7 виконана плоскою і представлена у вигляді квадрата чи прямокутника Поверхня шайби, звернена убік петлі клема має дугоподібний профіль На протилежних похилих кінцевих ділянках цієї поверхні маються направляючі виступи 9, виконані у вигляді трапецій, вісь симетрії яких збігається з віссю болтового отвору 10 Менша основа кожної трапеції звернена убік болтового отвору Направляючі виступи шайби розташовані з можливістю контакту вання з бічними сторонами петлі клеми Рейкове скріплення здійснюють у такий спосіб На підрейкові підкладки 2 між ребордами З установлюють пружні прокладки 4, після чого на них укладають рейку 1, яку закріплюють на підрейковій підкладці 2 клемою 6, шайбою 7 і гайкою 8, нагвинченою на клемовий болт 5, попередньо встановлений у пазу реборди 3 підрейкової підкладки 2 Петля клеми (середня частина клеми) вигнута настільки, що кінцеві її ділянки сходяться один з одним до відстані, величина якої менше діаметра стрижня болта, тому направляючі виступи 9 шайби 7 виконані з бічних сторін під необхідним кутом кожний, з можливістю контактування з бічними сторонами петлі клеми 6 Під впливом гайки 8 при її обертанні на клемовому болті 5, шайба 7 впливає на клему 6 і фіксує вільний кінець клемового болта 5 у потрібному положенні щодо петлі клеми 6, за рахунок поверхневого контакту між гілками петлі клеми і дугоподібним профілем шайби, а також направляючими виступами 9 і бічними сторонами петлі, що забезпечує рівномірний розподіл робочого навантаження по поверхні петлі і запобігає розжиманню гілок петлі клеми 6 При плоскій ЗОВНІШНІЙ поверхні шайби забезпечується надійне затягування болта 5, і виключається поворот її в напрямку обертання гайки Таким чином, запропонована конструкція рейкового скріплення забезпечує поверхневий контакт шайби з клемою, а також фіксацію клеми, що підвищує СТІЙКІСТЬ клемового болта, а також самої клеми, у горизонтальній площині і знижує питомий тиск у МІСЦІ контакту шайби з петлею клеми, забезпечуючи при цьому підвищення експлуатаційної надійності вузла в цілому 6 2 6 37 8 9 5 1 А Фіг 1 Фіг З 49768 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
