Рейкове скріплення

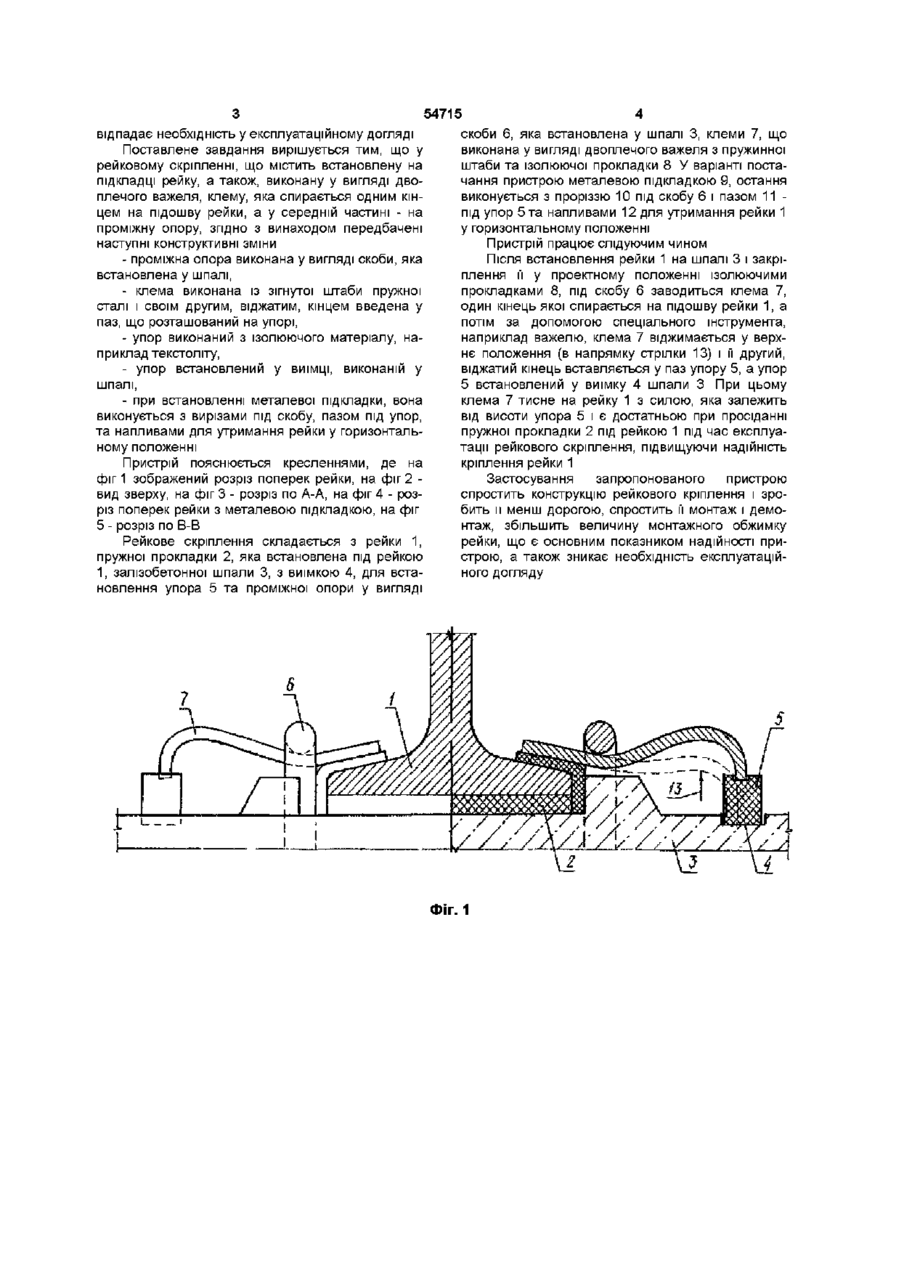

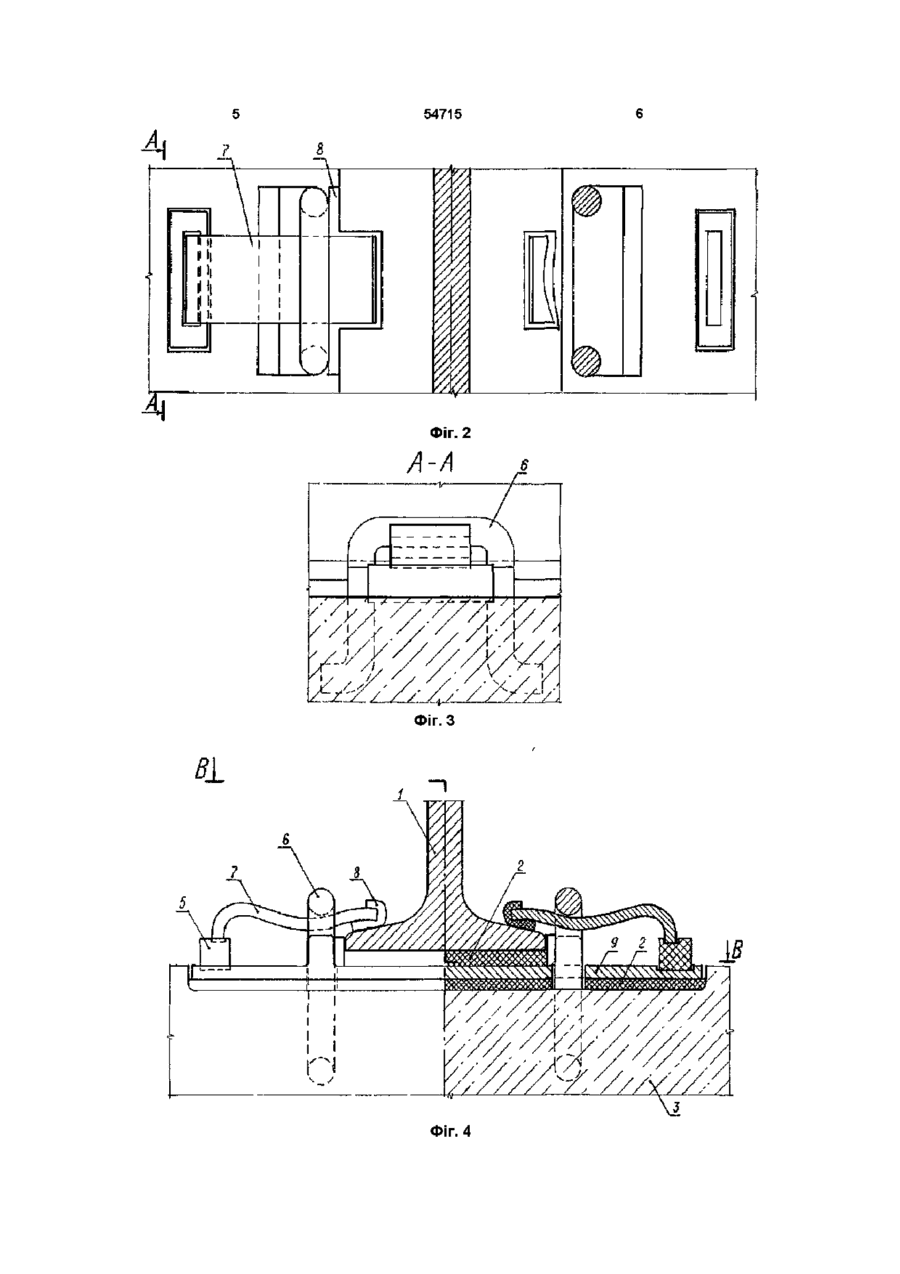

1 Рейкове скріплення, що містить встановлену на підкладці рейку, виконану у вигляді двоплечого важеля клему, яка спирається одним кінцем на підошву рейки, а у середній частині - на проміжну опору, яке відрізняється тим, що проміжна опора виконана у вигляді скоби, що встановлена у шпалі, а клема виконана із зігнутої штаби пружинної сталі і своїм другим віджатим кінцем введена у паз, який розташований на упорі, при цьому упор виконаний з ізолюючого матеріалу, наприклад текстоліту 2 Рейкове скріплення за п 1, яке відрізняється тим, що упор клеми встановлений у виїмці, виконаній у шпалі 3 Рейкове скріплення за п 1 , яке відрізняється тим, що між рейкою і шпалою встановлена металева підкладка, у якій виконані вирізи під скобу, пази під упори та напливи для фіксації рейки у горизонтальному положенні Запропонований винахід відноситься до залізничного транспорту, а саме до колійного господарства і може бути використаний для закріплення рейки на залізничній шпалі Відомий пристрій для закріплення рейки на шпалі, що містить пластинчасту пружину, засіб для притискування пружини до підошви рейки, який проходить через отвір, виконаний в пластинчастій пружині та пристрій для блокування і притискування торця п'яточної частини пластинчастої пружини до шпали (патент РФ № 2022072, кл, Е01В 9/30, опубл ЗО 10 94) До недоліків відомого пристрою відноситься трудомісткість виготовлення деталей, наприклад шурупів, висока складність монтажу, що обумовлена необхідністю загвинчування шурупів, підтягування, через просідання, підкладок під рейкою Найбільш близьким, за технічною суттю, є рейкове скріплення, що містить встановлену на підкладці рейку, а також виконану у вигляді двоплечого важеля, клему, яка спирається у середній частині на проміжну опору, одним кінцем - на підошву рейки, а другим - через механізм регулювання зусилля притискування, що взаємодіє зі шпалою, при цьому воно постачене закріпленою на шпалі плитою з боковими щоками, а механізм регулювання зусилля притискування виконаний у вигляді клину з поперечними радіусними зазублинами, який вставлений у просторі між щоками пли ти і взаємодіє із зігнутим кінцем клеми, що постачений ВІДПОВІДНИМИ радіусними зазублинами на нижній поверхні та розташований між щоками плити, проміжна опора виконана у вигляді П-видної скоби, а на верхній поверхні клеми виконані виступи для фіксації її відносно проміжної опори, причому підкладка має вирізи для її фіксації на Пвидних стояках, а клема, на ДІЛЯНЦІ ВІД проміжної опори до плити, виконана із зменшуваним перетином (Авторське свідоцтво СРСР № 1301897, кл Е01В9/48, опубл 07 04 87) Недоліками відомого рейкового скріплення є ненадійність, через те, що клема виконана не пружинною, у місцях виступів виникає концентрація напруг і вона ламається, складність конфігурації клеми, а також складність конструкції плити і клину та складність встановлення клину, потреба у експлуатаційному догляді В основу винаходу поставлене завдання удосконалення рейкового скріплення, в якому виконання проміжної опори у вигляді скоби, встановленої у шпалі, а клеми-із зігнутої штаби пружинної сталі і такою, що встановлена одним кінцем на ПІДОШВІ рейки, а другим, віджатим, кінцем - у паз, що розташований на упорі, забезпечують збільшення величини монтажного обжимку рейки, цим забезпечується спрощення конструкції пристрою та спрощення монтажу і демонтажу рейки, підвищення надійності скріплення та його здешевлення, ю ю відпадає необхідність у експлуатаційному догляді Поставлене завдання вирішується тим, що у рейковому скріпленні, що містить встановлену на підкладці рейку, а також, виконану у вигляді двоплечого важеля, клему, яка спирається одним кінцем на підошву рейки, а у середній частині - на проміжну опору, згідно з винаходом передбачені наступні конструктивні зміни - проміжна опора виконана у вигляді скоби, яка встановлена у шпалі, - клема виконана із зігнутої штаби пружної сталі і своїм другим, віджатим, кінцем введена у паз, що розташований на упорі, - упор виконаний з ізолюючого матеріалу, наприклад текстоліту, - упор встановлений у виїмці, виконаній у шпалі, - при встановленні металевої підкладки, вона виконується з вирізами під скобу, пазом під упор, та напливами для утримання рейки у горизонтальному положенні Пристрій пояснюється кресленнями, де на фіг 1 зображений розріз поперек рейки, на фіг 2 вид зверху, на фіг 3 - розріз по А-А, на фіг 4 - розріз поперек рейки з металевою підкладкою, на фіг 5 - розріз по В-В Рейкове скріплення складається з рейки 1, пружноїпрокладки 2, яка встановлена під рейкою 1, залізобетонної шпали 3, з виїмкою 4, для встановлення упора 5 та проміжної опори у вигляді 54715 скоби 6, яка встановлена у шпалі 3, клеми 7, що виконана у вигляді двоплечого важеля з пружинної штаби та ізолюючої прокладки 8 У варіанті постачання пристрою металевою підкладкою 9, остання виконується з проріззю 10 під скобу 6 і пазом 11 під упор 5 та напливами 12 для утримання рейки 1 у горизонтальному положенні Пристрій працює слідуючим чином Після встановлення рейки 1 на шпалі 3 і закріплення її у проектному положенні ізолюючими прокладками 8, під скобу 6 заводиться клема 7, один кінець якої спирається на підошву рейки 1, а потім за допомогою спеціального інструмента, наприклад важелю, клема 7 віджимається у верхнє положення (в напрямку стрілки 13) і її другий, віджатий кінець вставляється у паз упору 5, а упор 5 встановлений у виїмку 4 шпали 3 При цьому клема 7 тисне на рейку 1 з силою, яка залежить від висоти упора 5 і є достатньою при просіданні пружної прокладки 2 під рейкою 1 під час експлуатації рейкового скріплення, підвищуючи надійність кріплення рейки 1 Застосування запропонованого пристрою спростить конструкцію рейкового кріплення і зробить и менш дорогою, спростить її монтаж і демонтаж, збільшить величину монтажного обжимку рейки, що є основним показником надійності пристрою, а також зникає необхідність експлуатаційного догляду ФІГ. 1 54715 Фіг. 4 54715 Фіг. 5 Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
