Розподільча мережа системи пожежегасіння

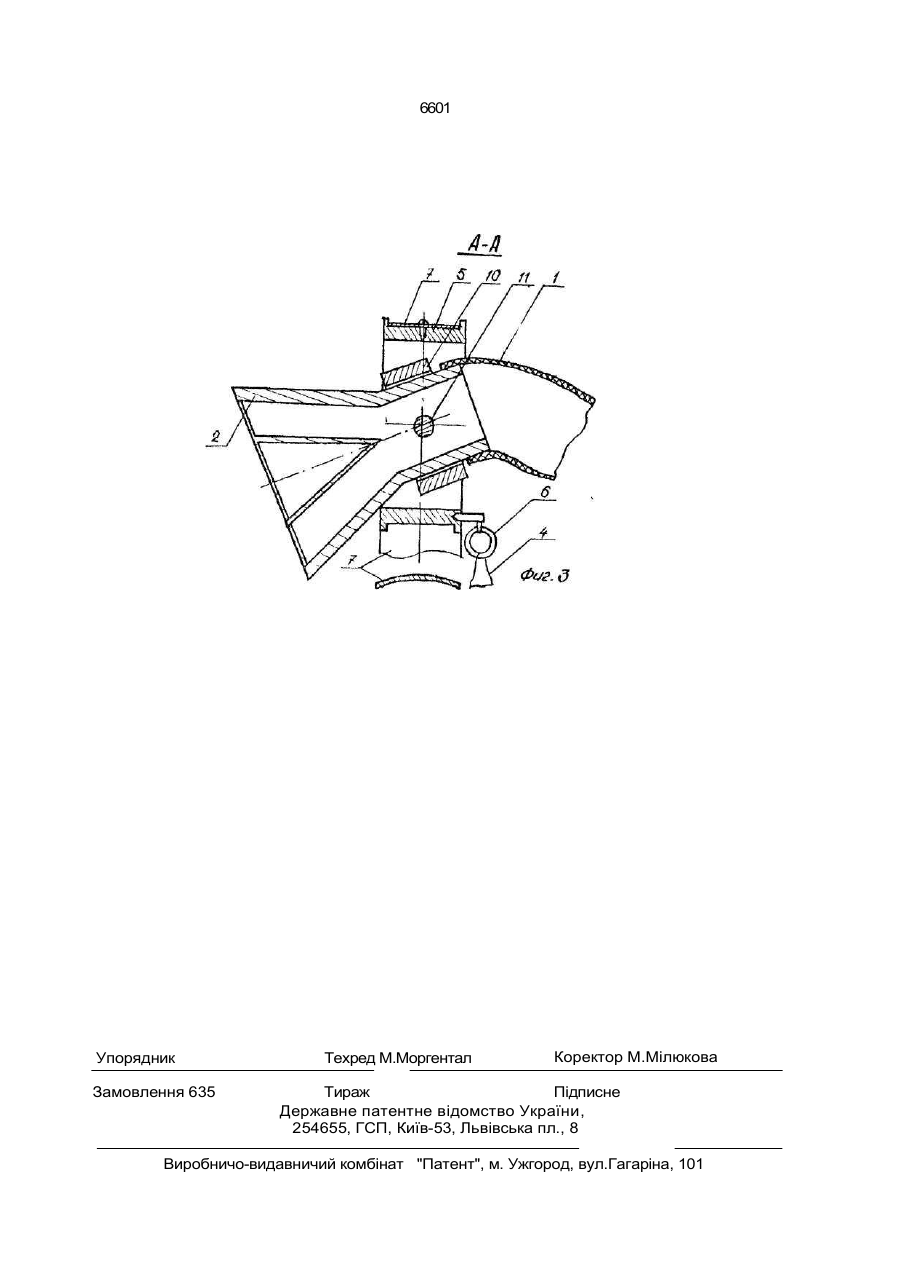

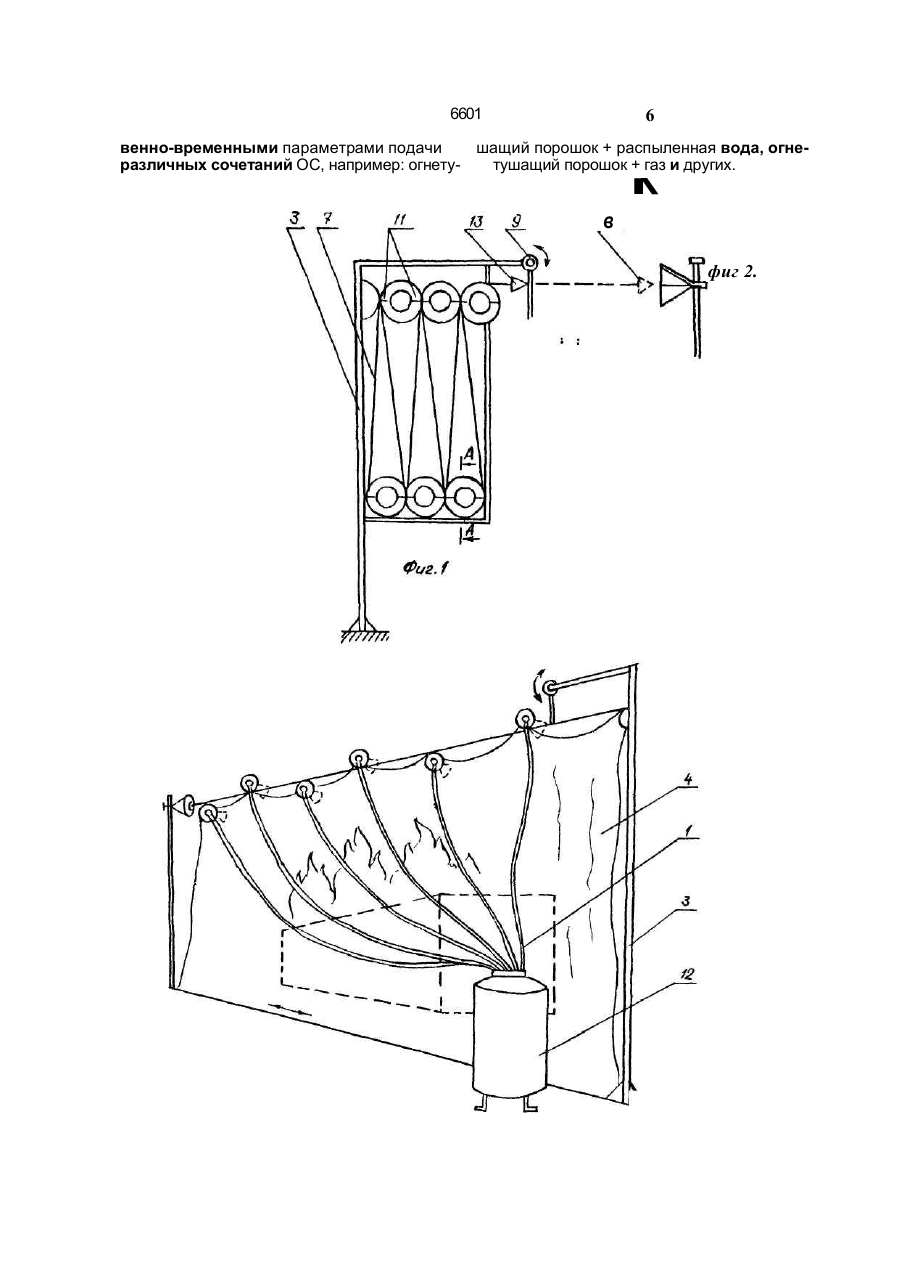

1. Распределительная сеть системы по жаротушения, содержащая трубопроводы с распылителями (оросителями) для подачи огнетушащего состава и стойки, отличаю щ а я с я тем, что она имеет огнепреграждающую штору, одна сторона которой закреп лена у стойки, а трубопроводы выполнены в виде гибких несгораемых шлангов, на которых в местах крепления распылителей (оросителей) закреплены ролики, стойки выполнены в виде выдвижных направляющих, на которых установлены ролики, причем к роликам прикреплены кольца огнепреграждающей шторы и прикреплен несущий элемент, выполнение . в виде собранной в гармошку в исходном положении упругой ленты желобчатого профиля, которая укреплена одним концом неподвижно на стойке, а на свободном конце направляющей установлен фиксатор упругой ленты. 2. Распределительная сеть системы пожаротушения по п. 1,о т л и ч а ю щ а я с я тем, что распылители (оросители) огнетушащего состава установлены шарнирно под углом наклона к вертикали от 0 до 60°. Изобретение относится к области пожарной техники и может быть использовано в автоматических установках пожаротушения. Известна распределительная сеть (распредсеть) системы пожаротушения, содержащая трубопроводы с распылителями для подачи огнетушащего состава, соединенные с несгораемым тканевым покрывалом, укрепленным на приводных напорных шлангах, которые при подаче в них газа под давлением распрямляют это тканевое покрывало в рабочее положение и стойки [1]. Недостатком этого устройства, ограничивающим его функциональные и тактические возможности, является отсутствие ориентированного выдвижения и фиксации трубопроводов и распылителей в зоне тушения пожара. Задачей изобретения является расширение функциональных и тактических возможностей распредсети системы пожаротушения за счет устранения перечисленных недостатков. Задача решается тем, что распредсеть системы пожаротушения, содержащая трубопроводы с распылителями (оросителями) для подачи огнетушащего состава и стойки, согласно изобретению имеет огнепреграждающую штору, одна сторона которой закреплена у стойки, а трубопроводы выполнены в виде гибких несгораемых шлангов, на которых в местах крепления распылителей (оросителей) закреплены ролики, стойки выполнены з виде выдвижных направляющих, на которых установлены ролики, причем к роликам прикреплены кольца огнепреграждающей шторы и прикреплен С 6601 несущий элемент, выполненный в виде собранной в гармошку в исходном положении упругой ленты желобчатого профиля, которая укреплена одним концом неподвижно на стойке, а на свободном конце направля- 5 ющей установлен фиксатор упругой ленты, кроме того распылители (оросители) огнетушащего состава установлены шарнирно под углом наклона к вертикали от 0° до 60°. Наличие шторы, установленной на под- 10 весах несущего элемента в виде упруго деформируемой ленты желобчатого профиля с прикрепленными к ней роликами, к которым прикреплены распылители, подсоединенные к несгораемым шлангам для подачи ог- 15 нетушащих составов [ОС] позволяет им и шторе компактно удерживаться в раме стойки в сложенном состоянии, в стороне от защищаемого оборудования, а при обнаружении пожара - сдвигаться и фиксиро- 20 ваться, изо лиру я зону пожа ра этого оборудования, обеспечивая защиту трубол-рог ;дов и распылителей от разрушающего воздействия высокой температуры открытого пламени и расширяя тем самым функцио- 25 нальн ые и тактические возмо жности распредсети системы пожаротушения. На фиг. 1 прилагаемой к настоящей заявке, показана общая схема распредсети си-стем ы пож аротуш ения, в сложенном 30 положении; фиг. 2 - та же система в выдвинутом положении, изображенная в аксонометрической проекции; фиг. 3 - вид А-А на фиг. 1. Распредсеть системы пожаротушения 35 содержит трубопроводы 1 с распылителями (оросителями) 2 для подачи огнетушащего состава, стойку 3. Распредсеть имеет огнелреграждающую штору 7, одна сторона которой закреп- 40 лена у стойки 3. Трубопроводы 1 выполнены в виде несгораемых шлангов, на которых в местах крепления распылителей (оросите лей) закреплены ролики 5. Стойка 3 выпол нена в виде выдвижных направляющих, на 45 которых установлены ролики 5. К роликам прикреплены кольца 6 упомянутой огнепреграждающей шторы 4 и прикреплен не сущий элемент 7, выполненный в виде собранной в гармошку в исходном положе- 50 нии упругой ленты желобчатого профиля . Упругая лента укреплена одним концом не подвижно на стойке. На свободном конце направляющей установлен фиксатор 8 упру гой ленты. 55 Распылители 2 огнетушащего состава установлены шарнирно под углом наклона к вертикали от 0° до 60°. Распредсеть содержит также запорно-пусковое устройство 9, втулку 10, шарнирно установленные на осях 11 в роликах 5 источник 12 подачи огнетушащего состава, наконечник 13. Устройство работает следующим образом. в исходном положении упругая лента 7 удерживается запорно-пусковым устройством 9 собранной в гармошку, линии изгиба которой формируются по наружной поверхности роликов 5. Подвешенная на кольцах 6 огнепреграждающая штора 4 также собрана в гармошку. Таким образом, распылители 2 с трубопроводами 1 и огнепреграждающая штора 4 в исходном положении компактно удерживаются в раме стационарной стойки З в стороне от защищаемого оборудования и разрушающего воздействия открытого пламени в период возникновения и обнаружения пожара. При этом распылители (оросители) в зависимости от функционального назначения каждого из них, шарнирно укреплены в роликах 5 под углом наклона к вертикали от 0° до 60°. При обнаружении пожара запорно-пусковое устройство 9 освобождает несущий элемент 7, лента которого, распрямляясь под воздействием Сил упругости, обусловливает скольжение роликов 5 по выдвигающейся из стойки 3 направляющей (не показана). По мере распрямления ленты несущего элемента 7 и скольжения роликов 5 по направляющей распылители 2 устанавливаются в заданное положение, а распрямляющаяся огнепреграждающая штора 4 изолирует зону пожара защищаемого оборудования от смежных с ней технологических зон, предотвращая неконтролируемое распространение пожара. В конце хода распрямленная лента несущего элемента 7 фиксируется наконечником 13 в установленном в конце направляющей фиксаторе 8. Затем огнетушащий состав (ОС) подается от источника 12 по трубопроводам 1 через распылители (оросители) 2 в зону тушения пожара. Установленные под углом наклона 0° к вертикали распылители (оросители) подают ОС в виде струй, образующих завесу , а другие распылители (оросители), установленные под углом наклона к вертикали от 0° до 60°, - подают ОС в'зону пожаротушения. Огнепреграждающая штора, изолируя зону тушения пожара, способствует удержанию в этой зоне необходимой концентрации ОС. Распылители (оросители) могут быть подсоединены гибкими несгораемыми шлангами к одному источнику подачи огнетушащего состава или к различным источникам с различными ОС. Это позволяет эффективно использовать предлагаемое устройство в системах комбинированного пожаротушения с различными пространст 6601 6 венно-временными параметрами подачи шащий порошок + распыленная вода, огнеразличных сочетаний ОС, например: огнетутушащий порошок + газ и других. l \ в фиг 2. 6601 Упорядник Замовлення 635 Техред М.Моргентал Коректор М.Мілюкова Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.Гагаріна, 101
