Депресивний генератор імпульсів

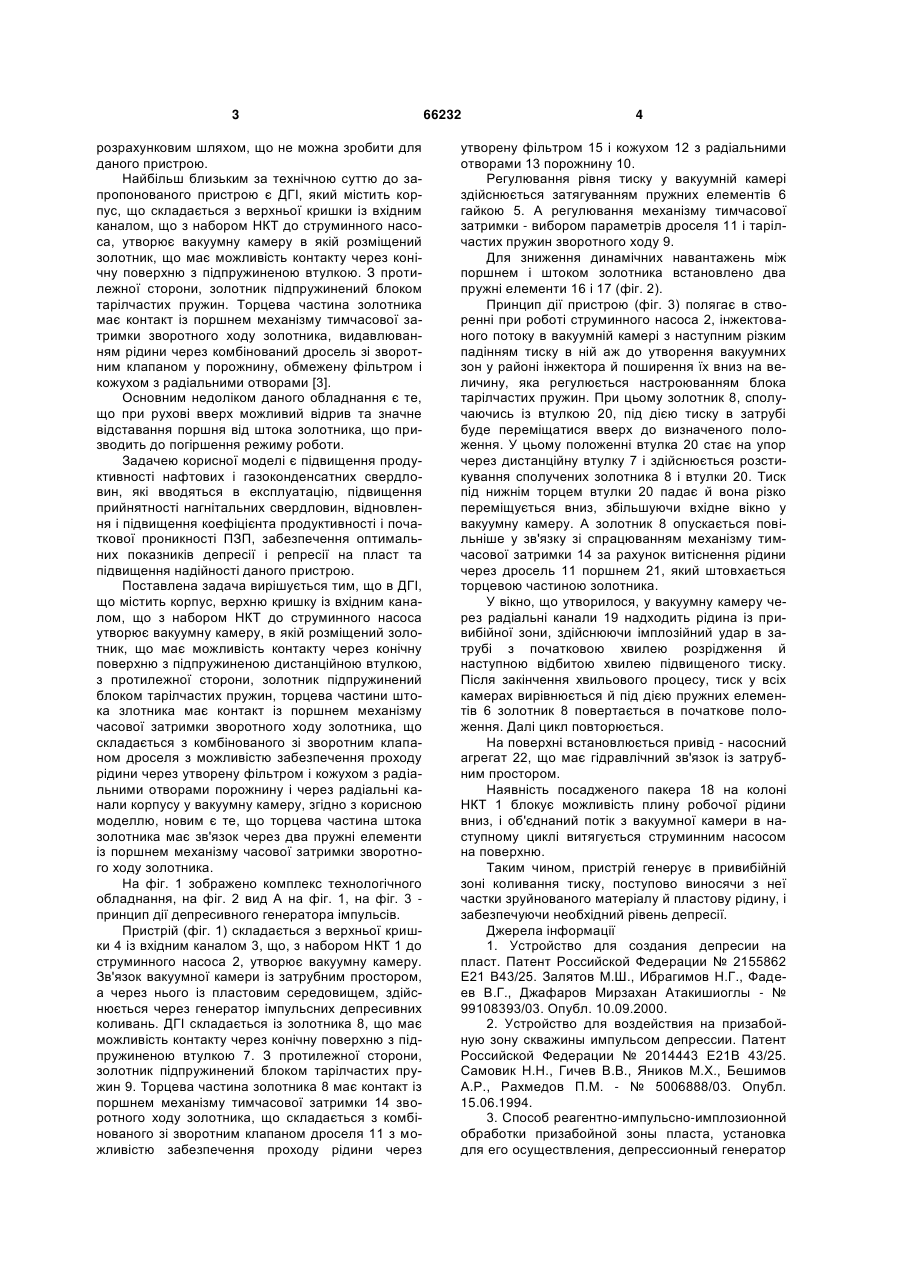

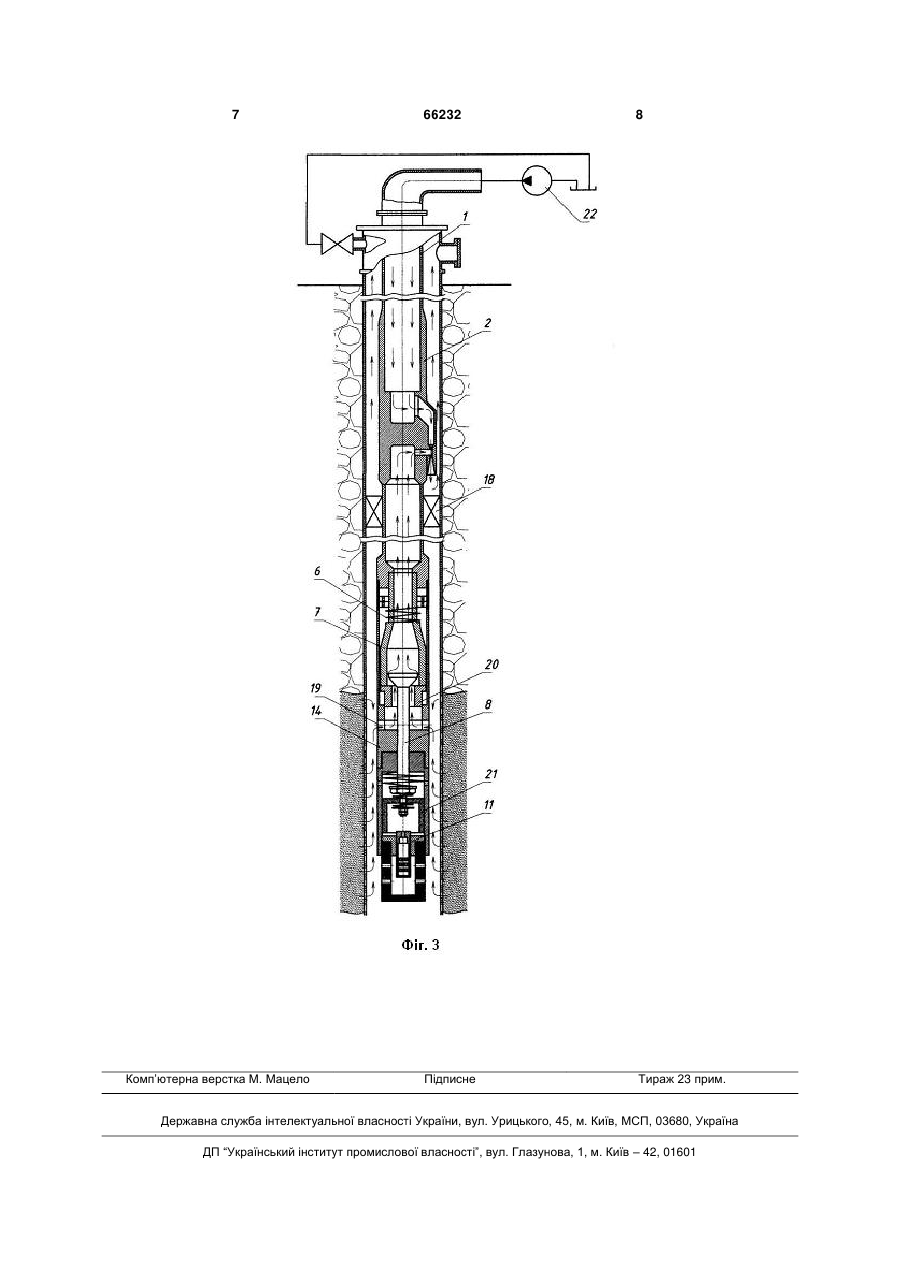

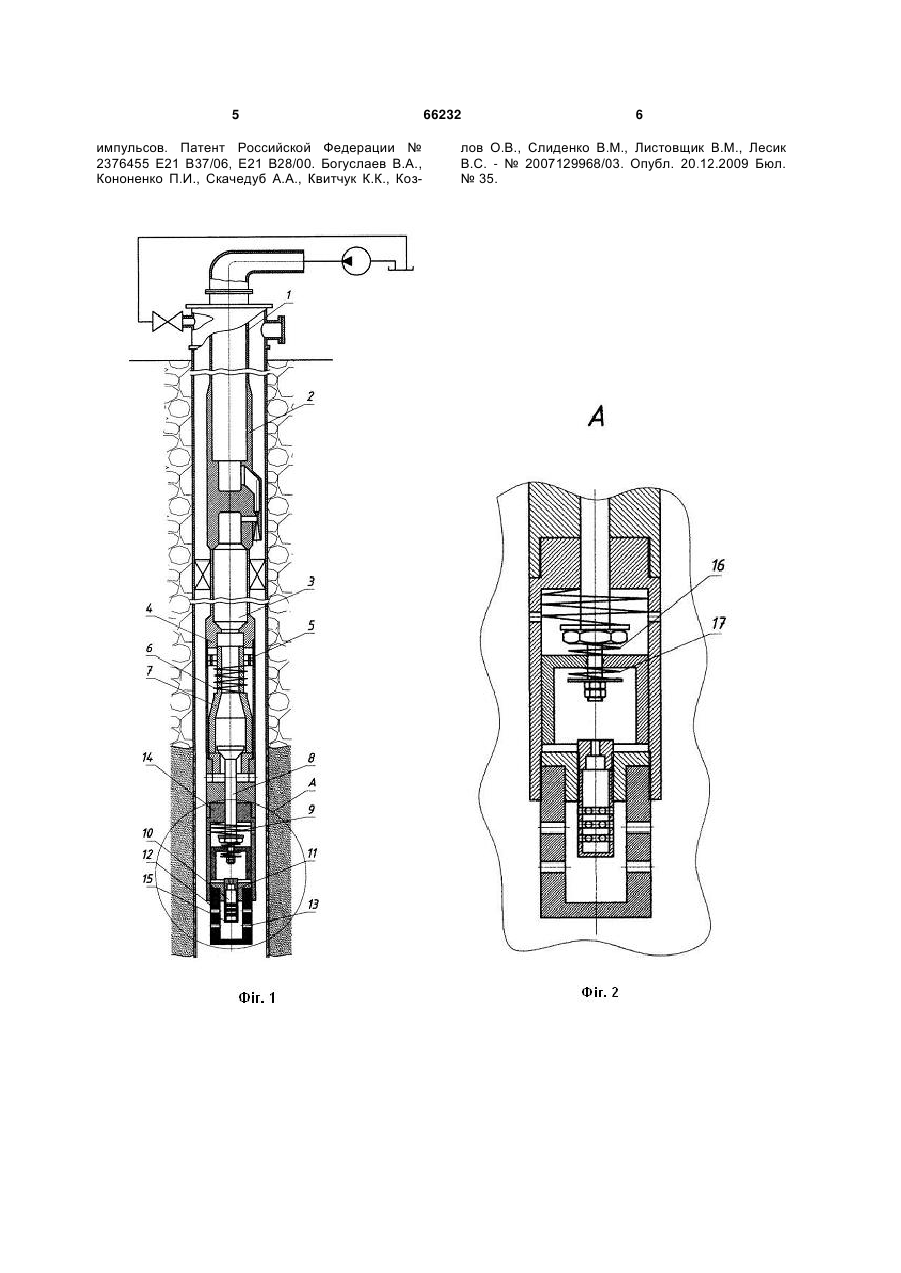

Депресивний генератор імпульсів, що містить корпус, верхню кришку із вхідним каналом, що з набором насосно-компресорних труб до струмин 3 розрахунковим шляхом, що не можна зробити для даного пристрою. Найбільш близьким за технічною суттю до запропонованого пристрою є ДГІ, який містить корпус, що складається з верхньої кришки із вхідним каналом, що з набором НКТ до струминного насоса, утворює вакуумну камеру в якій розміщений золотник, що має можливість контакту через конічну поверхню з підпружиненою втулкою. З протилежної сторони, золотник підпружинений блоком тарілчастих пружин. Торцева частина золотника має контакт із поршнем механізму тимчасової затримки зворотного ходу золотника, видавлюванням рідини через комбінований дросель зі зворотним клапаном у порожнину, обмежену фільтром і кожухом з радіальними отворами [3]. Основним недоліком даного обладнання є те, що при рухові вверх можливий відрив та значне відставання поршня від штока золотника, що призводить до погіршення режиму роботи. Задачею корисної моделі є підвищення продуктивності нафтових і газоконденсатних свердловин, які вводяться в експлуатацію, підвищення прийнятності нагнітальних свердловин, відновлення і підвищення коефіцієнта продуктивності і початкової проникності ПЗП, забезпечення оптимальних показників депресії і репресії на пласт та підвищення надійності даного пристрою. Поставлена задача вирішується тим, що в ДГІ, що містить корпус, верхню кришку із вхідним каналом, що з набором НКТ до струминного насоса утворює вакуумну камеру, в якій розміщений золотник, що має можливість контакту через конічну поверхню з підпружиненою дистанційною втулкою, з протилежної сторони, золотник підпружинений блоком тарілчастих пружин, торцева частини штока злотника має контакт із поршнем механізму часової затримки зворотного ходу золотника, що складається з комбінованого зі зворотним клапаном дроселя з можливістю забезпечення проходу рідини через утворену фільтром і кожухом з радіальними отворами порожнину і через радіальні канали корпусу у вакуумну камеру, згідно з корисною моделлю, новим є те, що торцева частина штока золотника має зв'язок через два пружні елементи із поршнем механізму часової затримки зворотного ходу золотника. На фіг. 1 зображено комплекс технологічного обладнання, на фіг. 2 вид А на фіг. 1, на фіг. 3 принцип дії депресивного генератора імпульсів. Пристрій (фіг. 1) складається з верхньої кришки 4 із вхідним каналом 3, що, з набором НКТ 1 до струминного насоса 2, утворює вакуумну камеру. Зв'язок вакуумної камери із затрубним простором, а через нього із пластовим середовищем, здійснюється через генератор імпульсних депресивних коливань. ДГІ складається із золотника 8, що має можливість контакту через конічну поверхню з підпружиненою втулкою 7. З протилежної сторони, золотник підпружинений блоком тарілчастих пружин 9. Торцева частина золотника 8 має контакт із поршнем механізму тимчасової затримки 14 зворотного ходу золотника, що складається з комбінованого зі зворотним клапаном дроселя 11 з можливістю забезпечення проходу рідини через 66232 4 утворену фільтром 15 і кожухом 12 з радіальними отворами 13 порожнину 10. Регулювання рівня тиску у вакуумній камері здійснюється затягуванням пружних елементів 6 гайкою 5. А регулювання механізму тимчасової затримки - вибором параметрів дроселя 11 і тарілчастих пружин зворотного ходу 9. Для зниження динамічних навантажень між поршнем і штоком золотника встановлено два пружні елементи 16 і 17 (фіг. 2). Принцип дії пристрою (фіг. 3) полягає в створенні при роботі струминного насоса 2, інжектованого потоку в вакуумній камері з наступним різким падінням тиску в ній аж до утворення вакуумних зон у районі інжектора й поширення їх вниз на величину, яка регулюється настроюванням блока тарілчастих пружин. При цьому золотник 8, сполучаючись із втулкою 20, під дією тиску в затрубі буде переміщатися вверх до визначеного положення. У цьому положенні втулка 20 стає на упор через дистанційну втулку 7 і здійснюється розстикування сполучених золотника 8 і втулки 20. Тиск під нижнім торцем втулки 20 падає й вона різко переміщується вниз, збільшуючи вхідне вікно у вакуумну камеру. А золотник 8 опускається повільніше у зв'язку зі спрацюванням механізму тимчасової затримки 14 за рахунок витіснення рідини через дросель 11 поршнем 21, який штовхається торцевою частиною золотника. У вікно, що утворилося, у вакуумну камеру через радіальні канали 19 надходить рідина із привибійної зони, здійснюючи імплозійний удар в затрубі з початковою хвилею розрідження й наступною відбитою хвилею підвищеного тиску. Після закінчення хвильового процесу, тиск у всіх камерах вирівнюється й під дією пружних елементів 6 золотник 8 повертається в початкове положення. Далі цикл повторюється. На поверхні встановлюється привід - насосний агрегат 22, що має гідравлічний зв'язок із затрубним простором. Наявність посадженого пакера 18 на колоні НКТ 1 блокує можливість плину робочої рідини вниз, і об'єднаний потік з вакуумної камери в наступному циклі витягується струминним насосом на поверхню. Таким чином, пристрій генерує в привибійній зоні коливання тиску, поступово виносячи з неї частки зруйнованого матеріалу й пластову рідину, і забезпечуючи необхідний рівень депресії. Джерела інформації 1. Устройство для создания депресии на пласт. Патент Российской Федерации № 2155862 Е21 В43/25. Залятов М.Ш., Ибрагимов Н.Г., Фадеев В.Г., Джафаров Мирзахан Атакишиоглы - № 99108393/03. Опубл. 10.09.2000. 2. Устройство для воздействия на призабойную зону скважины импульсом депрессии. Патент Российской Федерации № 2014443 Е21В 43/25. Самовик Н.Н., Гичев В.В., Яников М.Х., Бешимов А.Р., Рахмедов П.М. - № 5006888/03. Опубл. 15.06.1994. 3. Способ реагентно-импульсно-имплозионной обработки призабойной зоны пласта, установка для его осуществления, депрессионный генератор 5 импульсов. Патент Российской Федерации № 2376455 Е21 В37/06, Е21 В28/00. Богуслаев В.А., Кононенко П.И., Скачедуб А.А., Квитчук К.К., Коз 66232 6 лов О.В., Слиденко В.М., Листовщик В.М., Лесик В.С. - № 2007129968/03. Опубл. 20.12.2009 Бюл. № 35. 7 Комп’ютерна верстка М. Мацело 66232 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
