Поворотний свердлильний кондуктор

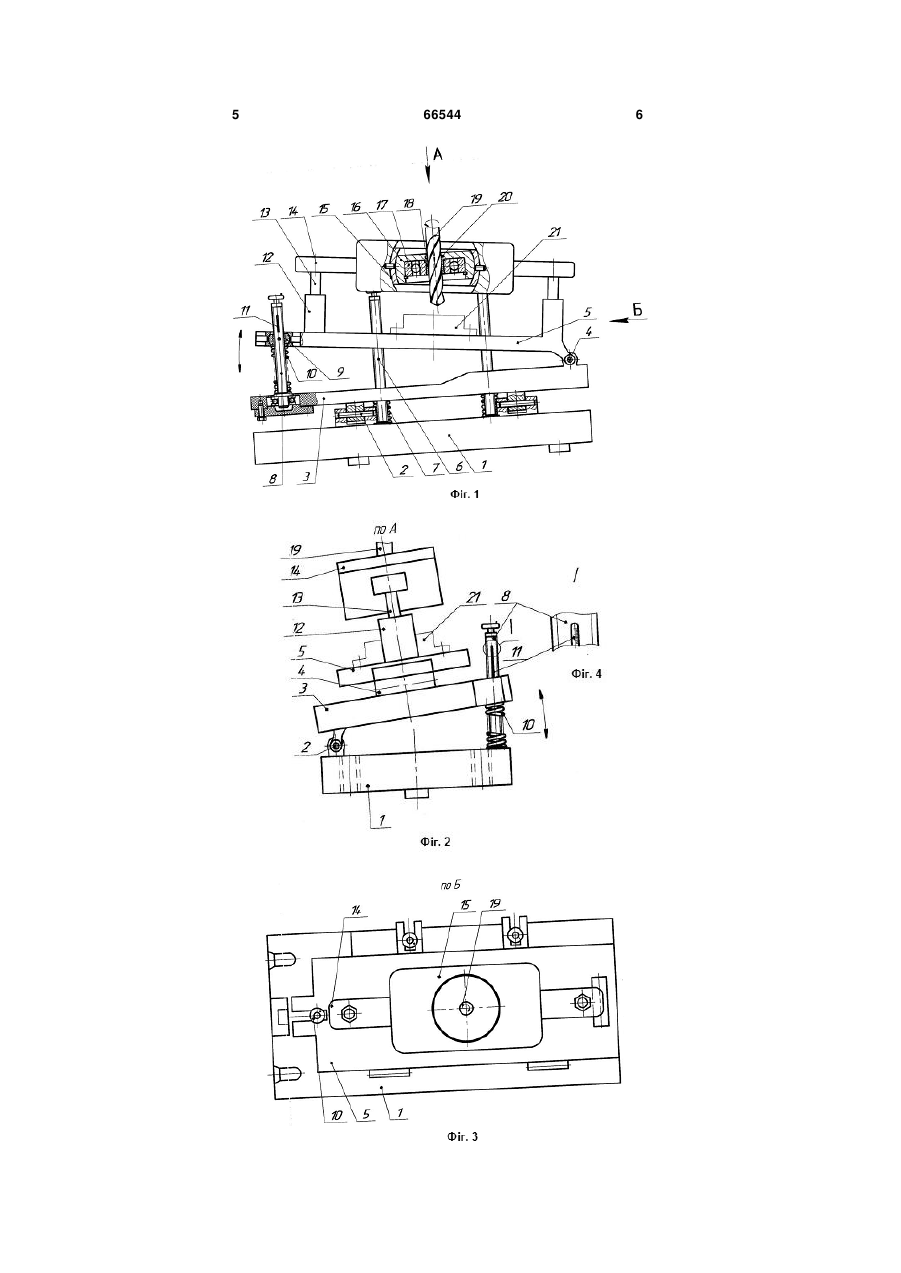

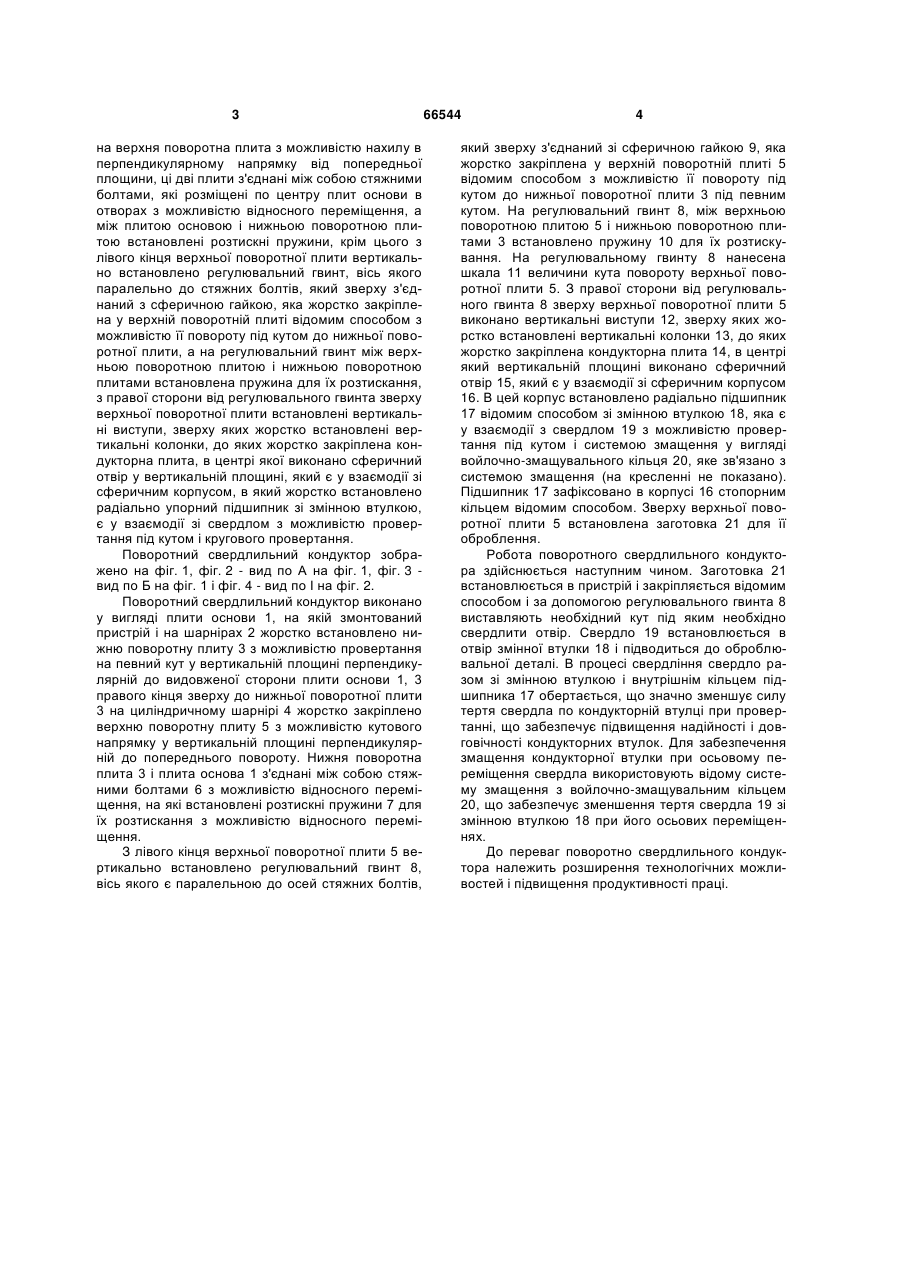

Поворотний свердлильний кондуктор, який виконано у вигляді верхньої плити з центральним ступінчатим отвором, в який запресовано радіальний підшипник зі змінною втулкою, який зафіксовано стопорним кільцем, системи змащення, установчих і кріпильних елементів, який відрізняється тим, що кондуктор виконаний у вигляді плити основи, до якої на шарнірах жорстко закріплена нижня поворотна плита з можливістю нахилу під кутом у вертикальній площині перпендикулярній до видовженої сторони плити основи, а зверху з правого кінця до верхньої поворотної плити на циліндричному шарнірі жорстко закріплена верхня U 2 (19) 1 3 на верхня поворотна плита з можливістю нахилу в перпендикулярному напрямку від попередньої площини, ці дві плити з'єднані між собою стяжними болтами, які розміщені по центру плит основи в отворах з можливістю відносного переміщення, а між плитою основою і нижньою поворотною плитою встановлені розтискні пружини, крім цього з лівого кінця верхньої поворотної плити вертикально встановлено регулювальний гвинт, вісь якого паралельно до стяжних болтів, який зверху з'єднаний з сферичною гайкою, яка жорстко закріплена у верхній поворотній плиті відомим способом з можливістю її повороту під кутом до нижньої поворотної плити, а на регулювальний гвинт між верхньою поворотною плитою і нижньою поворотною плитами встановлена пружина для їх розтискання, з правої сторони від регулювального гвинта зверху верхньої поворотної плити встановлені вертикальні виступи, зверху яких жорстко встановлені вертикальні колонки, до яких жорстко закріплена кондукторна плита, в центрі якої виконано сферичний отвір у вертикальній площині, який є у взаємодії зі сферичним корпусом, в який жорстко встановлено радіально упорний підшипник зі змінною втулкою, є у взаємодії зі свердлом з можливістю провертання під кутом і кругового провертання. Поворотний свердлильний кондуктор зображено на фіг. 1, фіг. 2 - вид по А на фіг. 1, фіг. 3 вид по Б на фіг. 1 і фіг. 4 - вид по І на фіг. 2. Поворотний свердлильний кондуктор виконано у вигляді плити основи 1, на якій змонтований пристрій і на шарнірах 2 жорстко встановлено нижню поворотну плиту 3 з можливістю провертання на певний кут у вертикальній площині перпендикулярній до видовженої сторони плити основи 1, 3 правого кінця зверху до нижньої поворотної плити 3 на циліндричному шарнірі 4 жорстко закріплено верхню поворотну плиту 5 з можливістю кутового напрямку у вертикальній площині перпендикулярній до попереднього повороту. Нижня поворотна плита 3 і плита основа 1 з'єднані між собою стяжними болтами 6 з можливістю відносного переміщення, на які встановлені розтискні пружини 7 для їх розтискання з можливістю відносного переміщення. З лівого кінця верхньої поворотної плити 5 вертикально встановлено регулювальний гвинт 8, вісь якого є паралельною до осей стяжних болтів, 66544 4 який зверху з'єднаний зі сферичною гайкою 9, яка жорстко закріплена у верхній поворотній плиті 5 відомим способом з можливістю її повороту під кутом до нижньої поворотної плити 3 під певним кутом. На регулювальний гвинт 8, між верхньою поворотною плитою 5 і нижньою поворотною плитами 3 встановлено пружину 10 для їх розтискування. На регулювальному гвинту 8 нанесена шкала 11 величини кута повороту верхньої поворотної плити 5. З правої сторони від регулювального гвинта 8 зверху верхньої поворотної плити 5 виконано вертикальні виступи 12, зверху яких жорстко встановлені вертикальні колонки 13, до яких жорстко закріплена кондукторна плита 14, в центрі який вертикальній площині виконано сферичний отвір 15, який є у взаємодії зі сферичним корпусом 16. В цей корпус встановлено радіально підшипник 17 відомим способом зі змінною втулкою 18, яка є у взаємодії з свердлом 19 з можливістю провертання під кутом і системою змащення у вигляді войлочно-змащувального кільця 20, яке зв'язано з системою змащення (на кресленні не показано). Підшипник 17 зафіксовано в корпусі 16 стопорним кільцем відомим способом. Зверху верхньої поворотної плити 5 встановлена заготовка 21 для її оброблення. Робота поворотного свердлильного кондуктора здійснюється наступним чином. Заготовка 21 встановлюється в пристрій і закріпляється відомим способом і за допомогою регулювального гвинта 8 виставляють необхідний кут під яким необхідно свердлити отвір. Свердло 19 встановлюється в отвір змінної втулки 18 і підводиться до оброблювальної деталі. В процесі свердління свердло разом зі змінною втулкою і внутрішнім кільцем підшипника 17 обертається, що значно зменшує силу тертя свердла по кондукторній втулці при провертанні, що забезпечує підвищення надійності і довговічності кондукторних втулок. Для забезпечення змащення кондукторної втулки при осьовому переміщення свердла використовують відому систему змащення з войлочно-змащувальним кільцем 20, що забезпечує зменшення тертя свердла 19 зі змінною втулкою 18 при його осьових переміщеннях. До переваг поворотно свердлильного кондуктора належить розширення технологічних можливостей і підвищення продуктивності праці. 5 66544 6 7 Комп’ютерна верстка М. Ломалова 66544 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
