Скальчатий кондуктор з поворотною кондукторною плитою

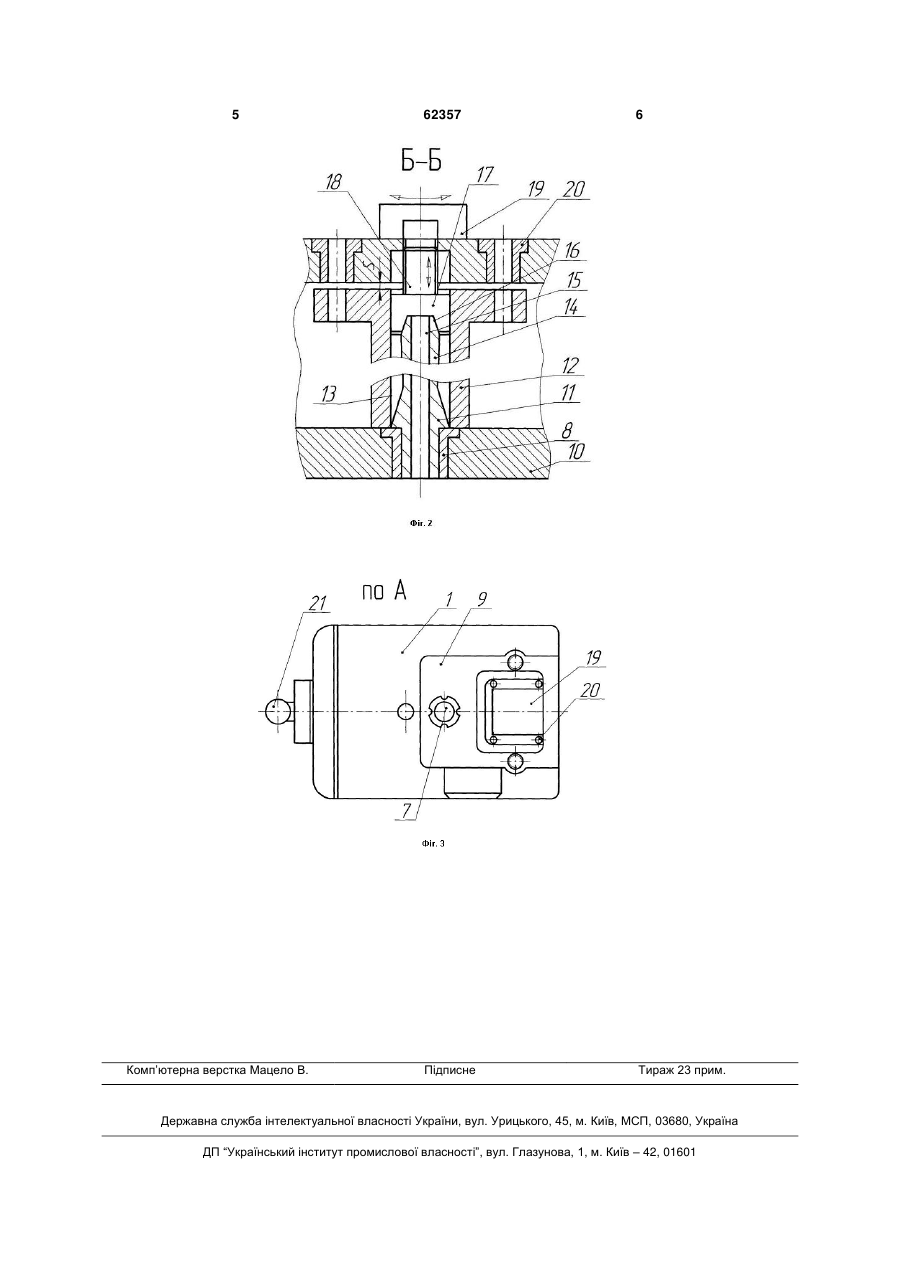

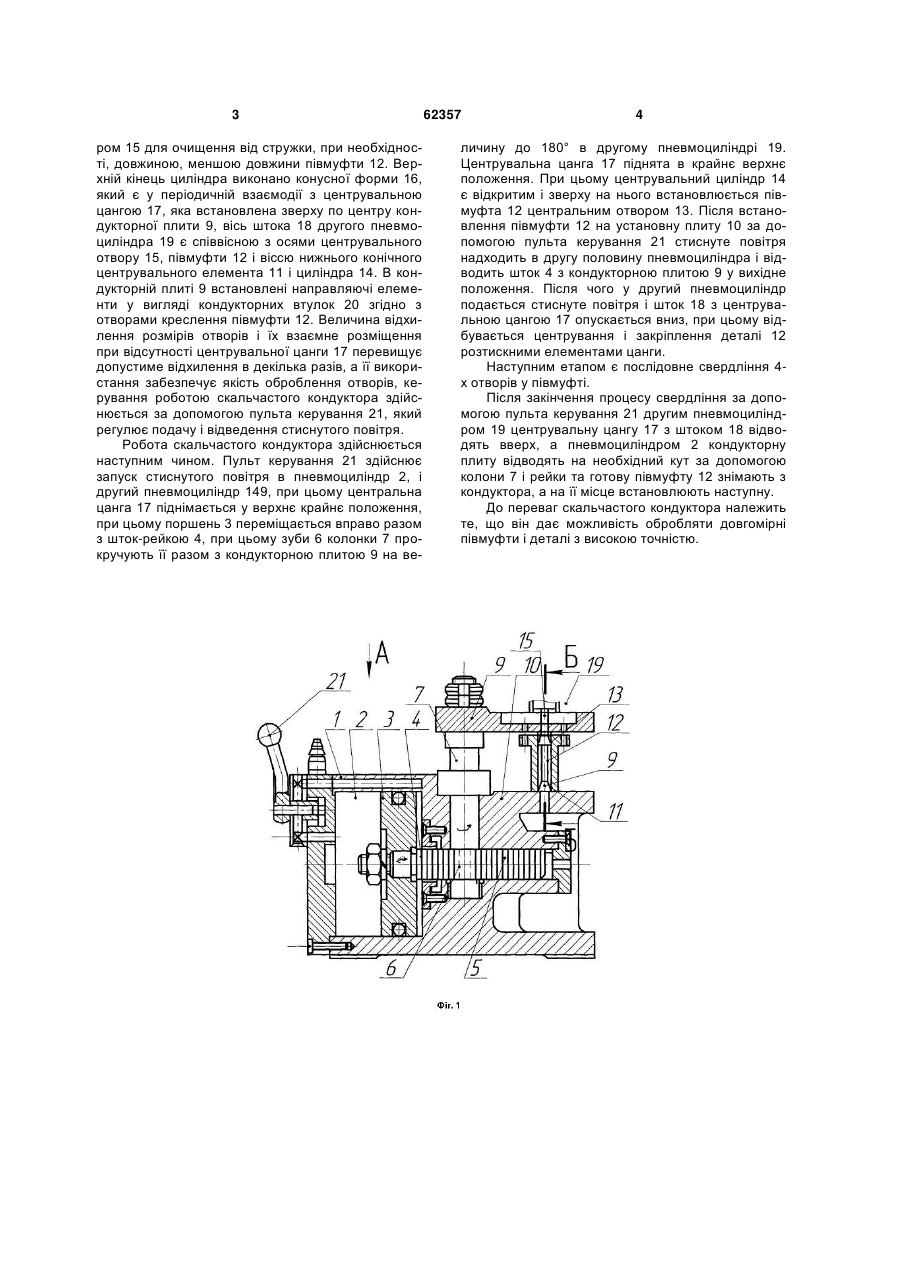

Скальчастий кондуктор з поворотною кондукторною плитою для свердління півмуфт, який виконаний у вигляді корпуса, в якому розміщений привід з шток-рейкою і зубчастим валиком, кондукторна плита з кондукторними втулками, установних, кріпильних елементів і пульта керування, верхнього і нижнього центрувальних елементів, який 3 ром 15 для очищення від стружки, при необхідності, довжиною, меншою довжини півмуфти 12. Верхній кінець циліндра виконано конусної форми 16, який є у періодичній взаємодії з центрувальною цангою 17, яка встановлена зверху по центру кондукторної плити 9, вісь штока 18 другого пневмоциліндра 19 є співвісною з осями центрувального отвору 15, півмуфти 12 і віссю нижнього конічного центрувального елемента 11 і циліндра 14. В кондукторній плиті 9 встановлені направляючі елементи у вигляді кондукторних втулок 20 згідно з отворами креслення півмуфти 12. Величина відхилення розмірів отворів і їх взаємне розміщення при відсутності центрувальної цанги 17 перевищує допустиме відхилення в декілька разів, а її використання забезпечує якість оброблення отворів, керування роботою скальчастого кондуктора здійснюється за допомогою пульта керування 21, який регулює подачу і відведення стиснутого повітря. Робота скальчастого кондуктора здійснюється наступним чином. Пульт керування 21 здійснює запуск стиснутого повітря в пневмоциліндр 2, і другий пневмоциліндр 149, при цьому центральна цанга 17 піднімається у верхнє крайнє положення, при цьому поршень 3 переміщається вправо разом з шток-рейкою 4, при цьому зуби 6 колонки 7 прокручують її разом з кондукторною плитою 9 на ве 62357 4 личину до 180° в другому пневмоциліндрі 19. Центрувальна цанга 17 піднята в крайнє верхнє положення. При цьому центрувальний циліндр 14 є відкритим і зверху на нього встановлюється півмуфта 12 центральним отвором 13. Після встановлення півмуфти 12 на установну плиту 10 за допомогою пульта керування 21 стиснуте повітря надходить в другу половину пневмоциліндра і відводить шток 4 з кондукторною плитою 9 у вихідне положення. Після чого у другий пневмоциліндр подається стиснуте повітря і шток 18 з центрувальною цангою 17 опускається вниз, при цьому відбувається центрування і закріплення деталі 12 розтискними елементами цанги. Наступним етапом є послідовне свердління 4х отворів у півмуфті. Після закінчення процесу свердління за допомогою пульта керування 21 другим пневмоциліндром 19 центрувальну цангу 17 з штоком 18 відводять вверх, а пневмоциліндром 2 кондукторну плиту відводять на необхідний кут за допомогою колони 7 і рейки та готову півмуфту 12 знімають з кондуктора, а на її місце встановлюють наступну. До переваг скальчастого кондуктора належить те, що він дає можливість обробляти довгомірні півмуфти і деталі з високою точністю. 5 Комп’ютерна верстка Мацело В. 62357 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
