Переналагоджувальний свердлильний кондуктор

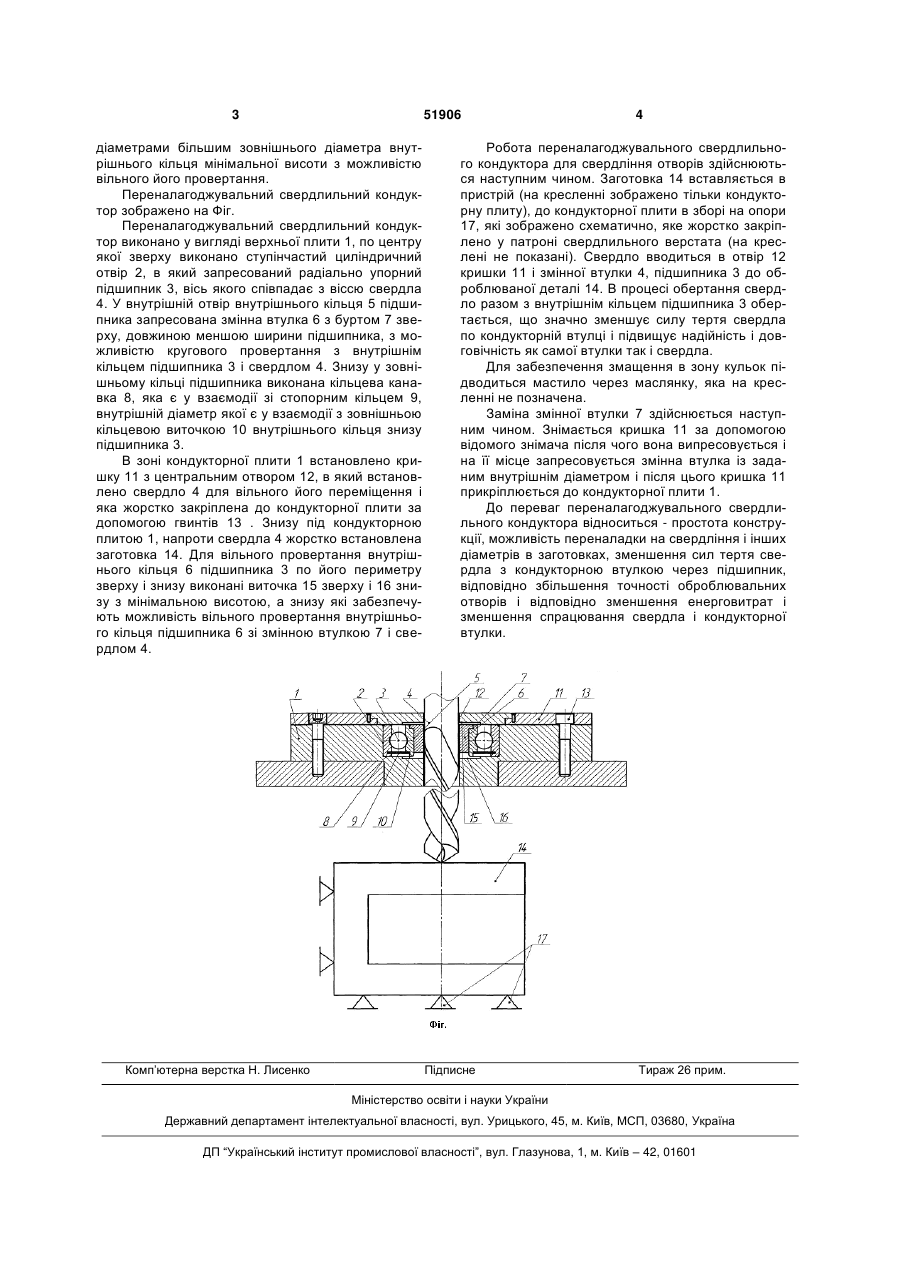

Переналагоджувальний свердлильний кондуктор, який виконано у вигляді верхньої плити з ступінчастим циліндричним отвором, в який запресований радіальний підшипник, вісь якого є співвісна з віссю свердла, а зверху торця підшипника і кондукторної втулки встановлена захисна плита, яка жорстко закріплена до кондукторної плити, а на торцевій частині захисної плити по периметру U 1 3 51906 діаметрами більшим зовнішнього діаметра внутрішнього кільця мінімальної висоти з можливістю вільного його провертання. Переналагоджувальний свердлильний кондуктор зображено на Фіг. Переналагоджувальний свердлильний кондуктор виконано у вигляді верхньої плити 1, по центру якої зверху виконано ступінчастий циліндричний отвір 2, в який запресований радіально упорний підшипник 3, вісь якого співпадає з віссю свердла 4. У внутрішній отвір внутрішнього кільця 5 підшипника запресована змінна втулка 6 з буртом 7 зверху, довжиною меншою ширини підшипника, з можливістю кругового провертання з внутрішнім кільцем підшипника 3 і свердлом 4. Знизу у зовнішньому кільці підшипника виконана кільцева канавка 8, яка є у взаємодії зі стопорним кільцем 9, внутрішній діаметр якої є у взаємодії з зовнішньою кільцевою виточкою 10 внутрішнього кільця знизу підшипника 3. В зоні кондукторної плити 1 встановлено кришку 11 з центральним отвором 12, в який встановлено свердло 4 для вільного його переміщення і яка жорстко закріплена до кондукторної плити за допомогою гвинтів 13 . Знизу під кондукторною плитою 1, напроти свердла 4 жорстко встановлена заготовка 14. Для вільного провертання внутрішнього кільця 6 підшипника 3 по його периметру зверху і знизу виконані виточка 15 зверху і 16 знизу з мінімальною висотою, а знизу які забезпечують можливість вільного провертання внутрішнього кільця підшипника 6 зі змінною втулкою 7 і свердлом 4. Комп’ютерна верстка Н. Лиcенко 4 Робота переналагоджувального свердлильного кондуктора для свердління отворів здійснюються наступним чином. Заготовка 14 вставляється в пристрій (на кресленні зображено тільки кондукторну плиту), до кондукторної плити в зборі на опори 17, які зображено схематично, яке жорстко закріплено у патроні свердлильного верстата (на креслені не показані). Свердло вводиться в отвір 12 кришки 11 і змінної втулки 4, підшипника 3 до оброблюваної деталі 14. В процесі обертання свердло разом з внутрішнім кільцем підшипника 3 обертається, що значно зменшує силу тертя свердла по кондукторній втулці і підвищує надійність і довговічність як самої втулки так і свердла. Для забезпечення змащення в зону кульок підводиться мастило через маслянку, яка на кресленні не позначена. Заміна змінної втулки 7 здійснюється наступним чином. Знімається кришка 11 за допомогою відомого знімача після чого вона випресовується і на її місце запресовується змінна втулка із заданим внутрішнім діаметром і після цього кришка 11 прикріплюється до кондукторної плити 1. До переваг переналагоджувального свердлильного кондуктора відноситься - простота конструкції, можливість переналадки на свердління і інших діаметрів в заготовках, зменшення сил тертя свердла з кондукторною втулкою через підшипник, відповідно збільшення точності оброблювальних отворів і відповідно зменшення енерговитрат і зменшення спрацювання свердла і кондукторної втулки. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
