Кондуктор

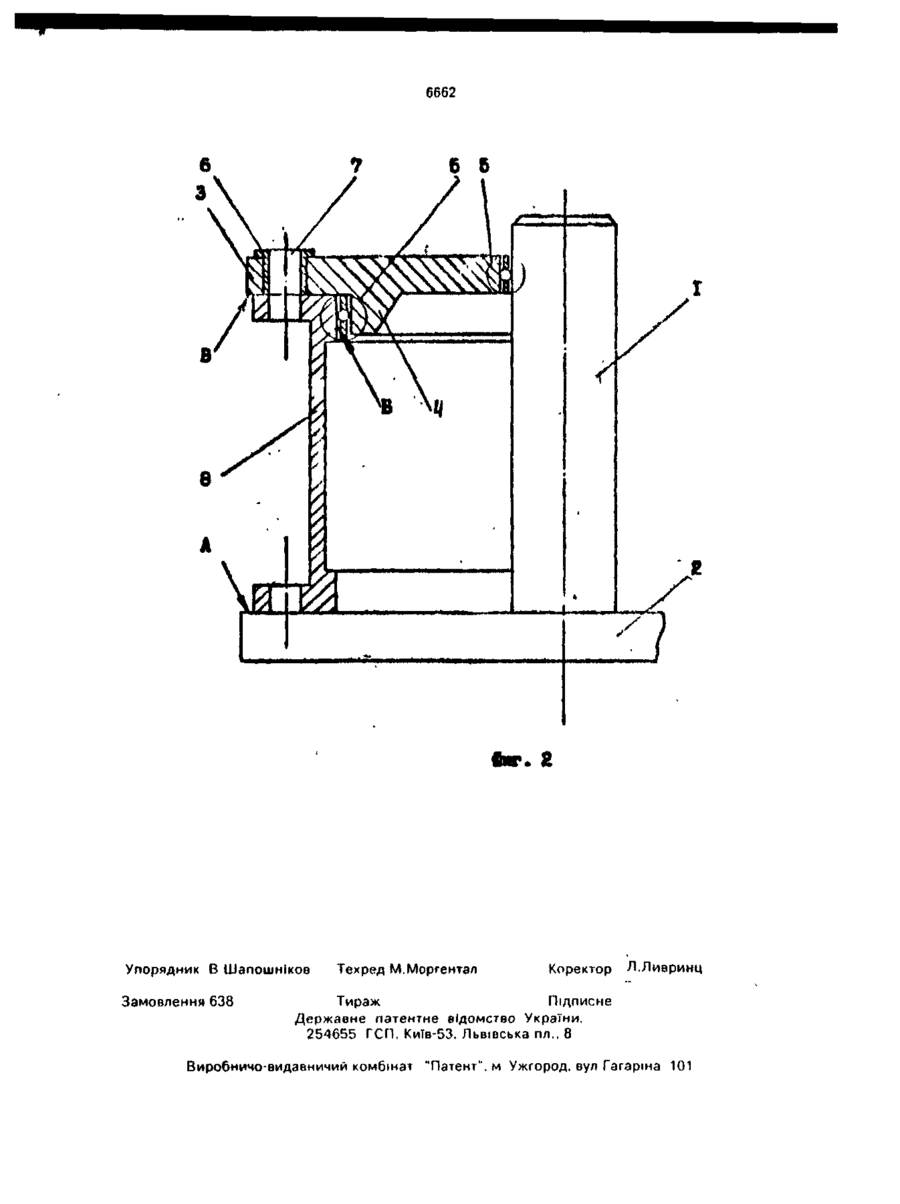

Кондуктор, содержащий закрепленную на планшайбе оправку с посадочной поверхностью для кондукторной плиты, о т л и ч а ю щ и й с я тем, что кондуктор снабжен базирующими элементами, выполненными в виде сепараторов с шариками, а на кондукторной плите на стороне, противоположной рабочей стороне, выполнен выступ с базовой цилиндрической поверхностью, предназначенной для установки одного из базирующих элементов, а другой базирующий элемент предназначен для размещения на посадочной поверхности оправки между кондукторной плитой и оправкой. Изобретение относится к машиностроению, в частности, к устройствам для обработки соосных отверстий на фланцах различных деталей. Известно устройство для обработки отверстий на фланцах различных стыкуемых деталей, состоящее из оправки с посадочной поверхностью, закрепленной на планшайбе, конусной мембраны и кондукторной плиты с установленными в отверстия кондукторными втулками (А.Н.Гаврилов и др. "Альбом приспособлений для металлорежущих станков, применяемых в приборостроении, М., Машиностроение, 1963, с. 31 К-0804). Недостатком данного устройства является сложность конструкции, невысокая соосность обрабатываемых отверстий в результате недостаточной точности базирования обрабатываемой детали на кондук торной плите и конусной мембране из-за наличия минимального зазора между базовой цилиндрической поверхностью кондукторной плиты, конусной мембраны и оправки, закрепленной на планшайбе, что приводит к несоосности стыкуемых фланцев различных деталей. Цель изобретения - упрощение конструкции и повышение соосности обрабатываемых отверстий путем повышения точности базирования обрабатываемой детали. Указанная цель достигается тем, что кондуктор, содержащий закрепленную на планшайбе оправку с посадочной поверхностью для кондукторной плиты, согласно изобретению, снабжен базирующими элементами, выполненными в виде сепараторов с шариками, а на кондукторной плите на стороне, противоположной рабочей стороне, выполнен выступ с базовой цилиндри С > о о ю О 9 шжщщ У///АА U'i И ИИЄХНІ 'ишедохэ 'ииехнеии :ніяньиі/єей wnweo яхіяд хэжон £ эхиии HOHdoxxAtfHOx х д ехнамаиє OJdtnoiAdMeeg эинэииэс!» ynxodaaxo хіям -aeamegedgo яхэонэооо хэеаиьэиээдо охь 'а 'д 'v tfaxoonxdaaou хіяаоєед xadx оняі/ахио -оню OHHawadaoHt/o иохаеаиі/аенехоА о т о -оньої иохооюе э яі/exatf Bewaearcxegedgo 'woeedgo И И Х Б І иі/exatf иоюаевіяхед -edgo и ихаейио yaioonxdaaou хіявоєед aod 9 аоін8ім9і/є хиПіснАсІиєед aoxndem оіаьЛ э £ т и і / и MOHdoixAl/ -ном naioonxdsaou хииоаи^ї/ниі/иїі хнаоє -eg nxiogedgo 1эиэ ее ww і о 200 xei/at/odu а існеаиьаиоадо Q wueidtt Mowaeaiqiegedgo siooHxddeou o«Aaoeeg и і nxaeduo «UDOHX -daaou oiAHhotfeoou єн с Ліиіш oiAHdoixAWHOx іоіеви(/аенеізА w«doiox а 'Є-ІИІЄН Аниьииэа є 'ww і'о єн мэь ээиод эн ejAdt/ ю jAdtf ЬОЯІЄЬИІ/Ю іянжі/ot/ 'g індмзиє yn»no
