Обладнання для обробки труб

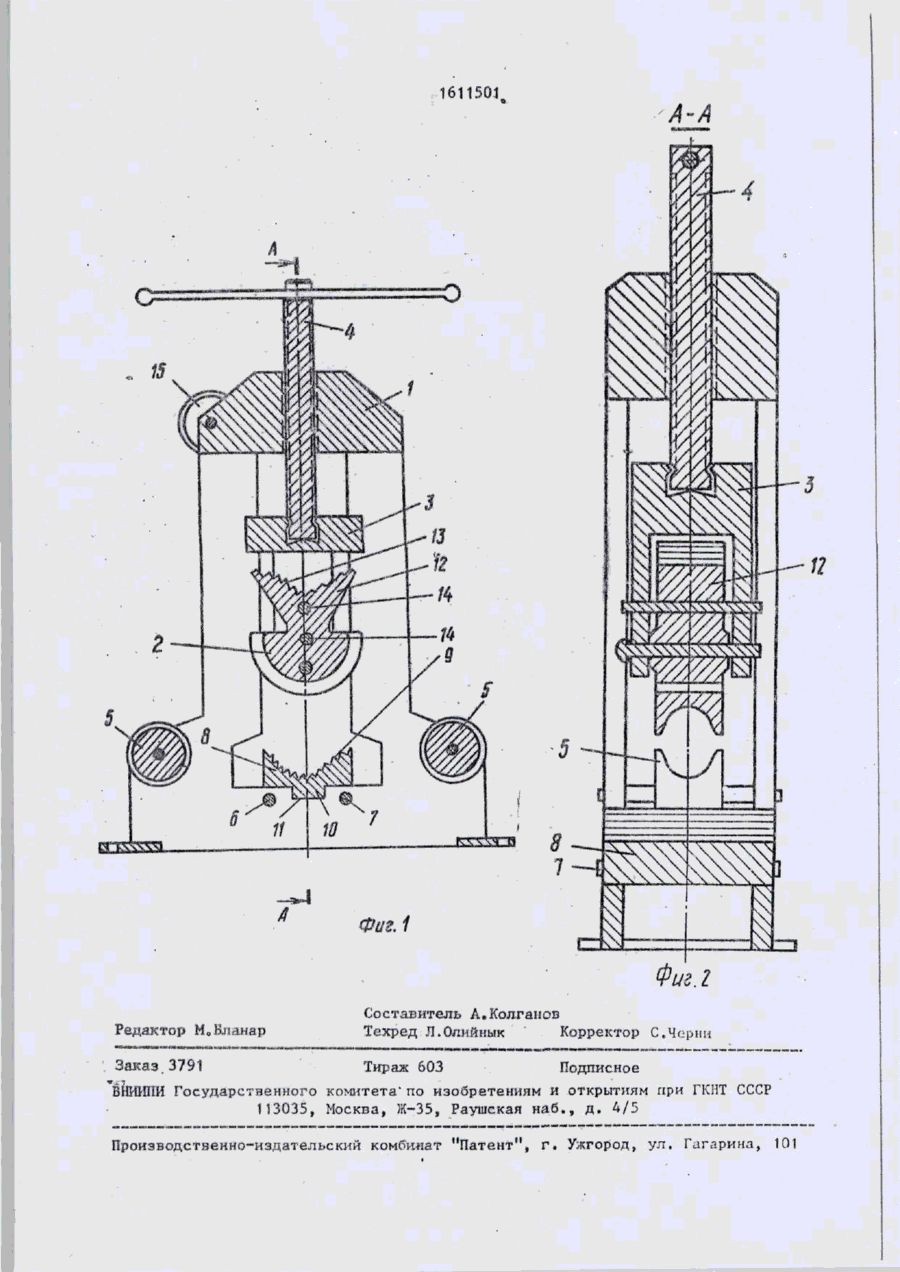

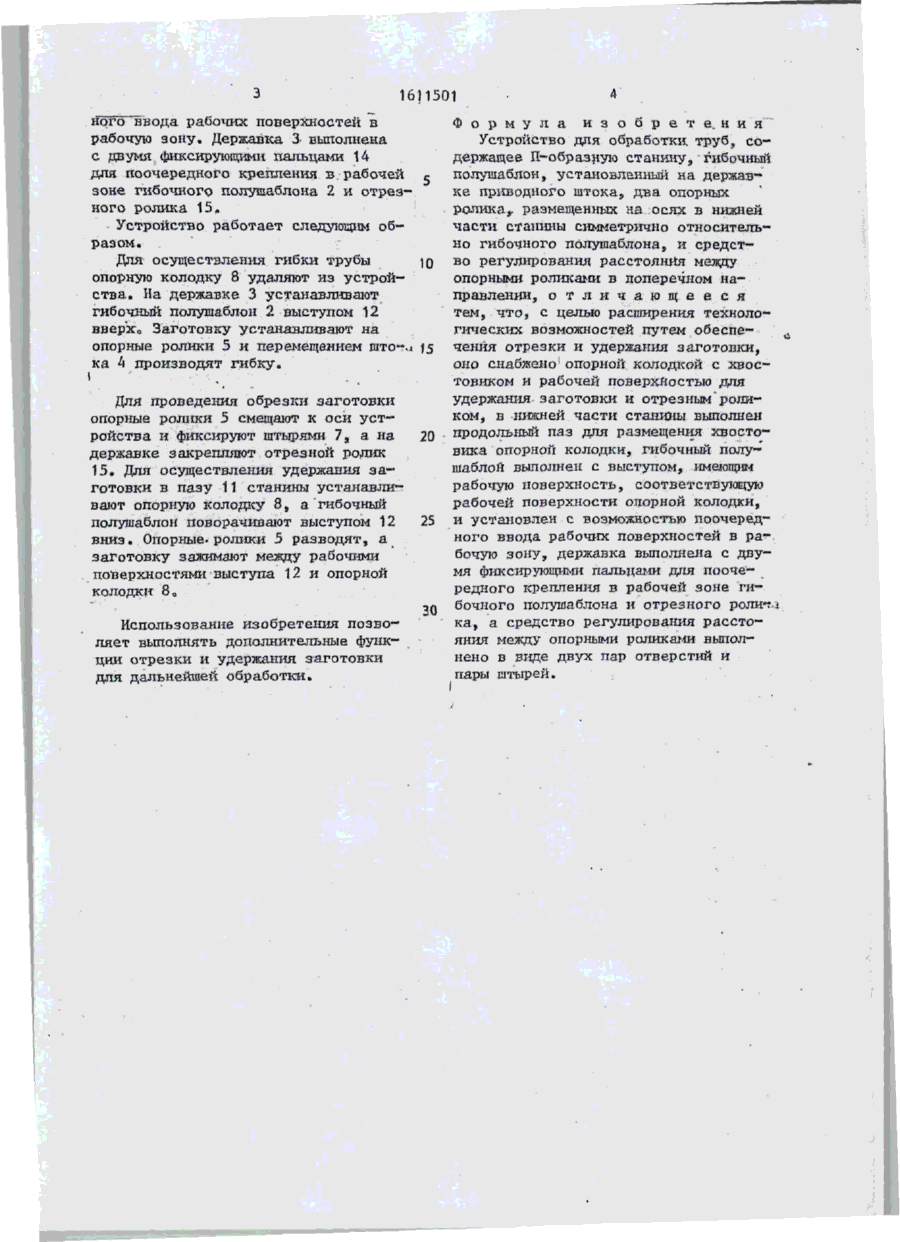

Изобретение отиосистя к обработке металлов давлением, в -частности к устройствам для обработки труб. Цель изобретения - расширение технологических возможностей за счет обеспечения отрезки и удержания заготов- 1 ки. Устройство содержит П-образную станину, Гибочный полушаблон (К), установленный на державке приводного штока, два опорных ролика (Р) и сред-* ство регулирования расстояния между ними, выполненное в виде двух пар отверстий и пары штырей- П имеет выступ с рабочей поверхностью для удержания заготовки, а на станине выполнен паз для крепления опорной колодки с аналогичной рабочей поверхностью. Державка выполнена с двумя фиксирующими пальцами для поочередного крепления в рабочей зоне І и . Ї отрезного ролика. Гибку осуществля™ ' ют перемещением полугааблона вниз, а заготовку укладывают на Р, Для удержания заготовки в паз станины устанавливается опорная колодка, а в рабочую зону вводится выступ Л, Для отрезки заготовки Р сводятся к оси устройства, а на место П устанавливается отрезной Р , Использование ус., тройства позволяет дополнительно выполнять операции отрезки и удержания заготовки. 2 ил о Изобретение относится к обработке металлов давлением, в частности к ' устройствам для обработки труб. Цель изобретения — расширение технологических возможностей за счет обеспечения отрезки и удержания заготовки о На фиг о 1 представлено устройство, общий вид; на фиг„2 - разрез А~А ка фиг.1 о Устройство содержит П-образнуїо станину 1, гибочный пслушаблон 2, установленный на державке 3 приводного штока 4 О В нижней частя станины размещены дда опорных ролика 5 и средство регулирования расстояния между опорными роликами, выполнен*? ное в виде двух пар отверстий 6 и пары штырей 7 о Для удержания заготовки устройств во снабжено опорной колодкой 8 с ра-* бочей поверхностью 9 и хвостовиком 10, а я нижней части станины выполнен продольный паз 11 для размещения хвостовика 10 опорной колодки. Гибочный полушаблон 2 выполнен с выступом 12, имеющим рабочую поверхность 13, соответствующую рабо,чей поверхности опорной колодки, я установлен с возможностью поочеред ел 1611501 ного ввода рабочих поверхностей в рабочую зону. Державка 3 выполнена с двумя фиксирующими пальцами 14 для поочередного крепления в рабочей с зоне гибочного полушаблона 2 и отрезного ролика 15. Устройство работает следующим образом. Для осуществления гибки трубы ю опорную колодку 8 удаляют из устройства. На державке 3 устанавливают гибочный полушаблон 2 выступом 12 вверх. Заготовку устанавливают на ОПОрНЫе РОЛИКИ 5 И Перемещением ШТО-.4 15 ка k производят гибку. Для проведения обрезки заготовки опорные ролики 5 смещают к оси устройства и фиксируют штырями 7л а на державке закрепляют отрезной ролик 15, Для осуществления удержания заготовки в пазу 11 станины устанавливают опорную колодку 8, а гибочный лолушаблон поворачивают выступом 12 вниз. Опорные-ролики 5 разводят, а заготовку зажимают между рабочими поверхностями выступа 12 и опорной колодки 8 О Использование изобретения позволяет выполнять дополнительные функции отрезки и удержания заготовки для дальнейшей обработки. Ф о р м у л а и з о б р е т е . н и я Устройство для обработки, труб, содержащее П-образную станину, гибочный полушаблон, установленный на державке приводного штока, два опорных ролика,, размещенных на осях в нижней части станины симметрично относительно гибочного полушаблона, и средство регулирования расстояния между опорными роликами в поперечном направлении, о т л и ч а ю щ е е с я тем, что, с целью расширения технологических возможностей путем обеспечения отрезки и удержания заготовки, оно снабжено1 опорной колодкой с хвостовиком и рабочей поверхностью для удержания заготовки и отрезным роликом, в нижней части станины выполнен 20 продольный паз для размещения хвостовика опорной колодки, гибочный полушаблон выполнен с выступом, имеющим рабочую поверхность, соответствующую рабочей поверхности оцорной колодки, 25 и установлен с возможностью поочередного ввода рабочих поверхностей в рабочую зону, державка выполнена с двумя фиксирующими пальцами для поочередного крепления в рабочей зоне ги30 бочного полушаблона и отрезного роли*? ка, а средство регулирования расстояния между опорными роликами выполнено в виде двух пар отверстий и пары штырей. 1611501 Фиг. 1 Редактор МоБланар Составитель А.Колганов Техред Л.Олийнык Корректор С.Черни Заказ, 3791 Тираж 603 Подписное БНИШТИ Государственного комитета"по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
