Передавально-приймальна схема для ультразвукового витратоміра
Формула / Реферат
1. Передавально-приймальна схема для ультразвукового витратоміра, яка містить:
а) щонайменше два ультразвукові перетворювачі (ТR1, ТR2), призначені для передачі і прийому ультразвукових сигналів у протилежних напрямках на відрізку вимірювання,
б) джерело сигналу для контрольованого генерування електричних сигналів, призначених для надсилання їх до ультразвукових перетворювачів,
в) детектуючий засіб для вимірювання часу проходження сигналу, необхідного для обчислення витрати потоку, який має бути виміряний,
а також містить підсилювач з
г) першим інверсним входом - для з'єднання з ультразвуковим перетворювачем,
д) другим неінверсним входом - для з'єднання з джерелом сигналу,
е) виходом для з'єднання з детектуючим засобом і
є) зворотним зв'язком (Z2) між виходом і першим входом,
яка відрізняється тим, що додатково містить:
ж) перемикаючі засоби (S1, S2) для почергового функціонального приєднання ультразвукових перетворювачів до першого входу підсилювача.
2. Схема за п. 1, яка відрізняється тим, що функціонально приєднаний перетворювач (ТR1, ТR2) включений між першим входом підсилювача і джерелом опорної напруги.

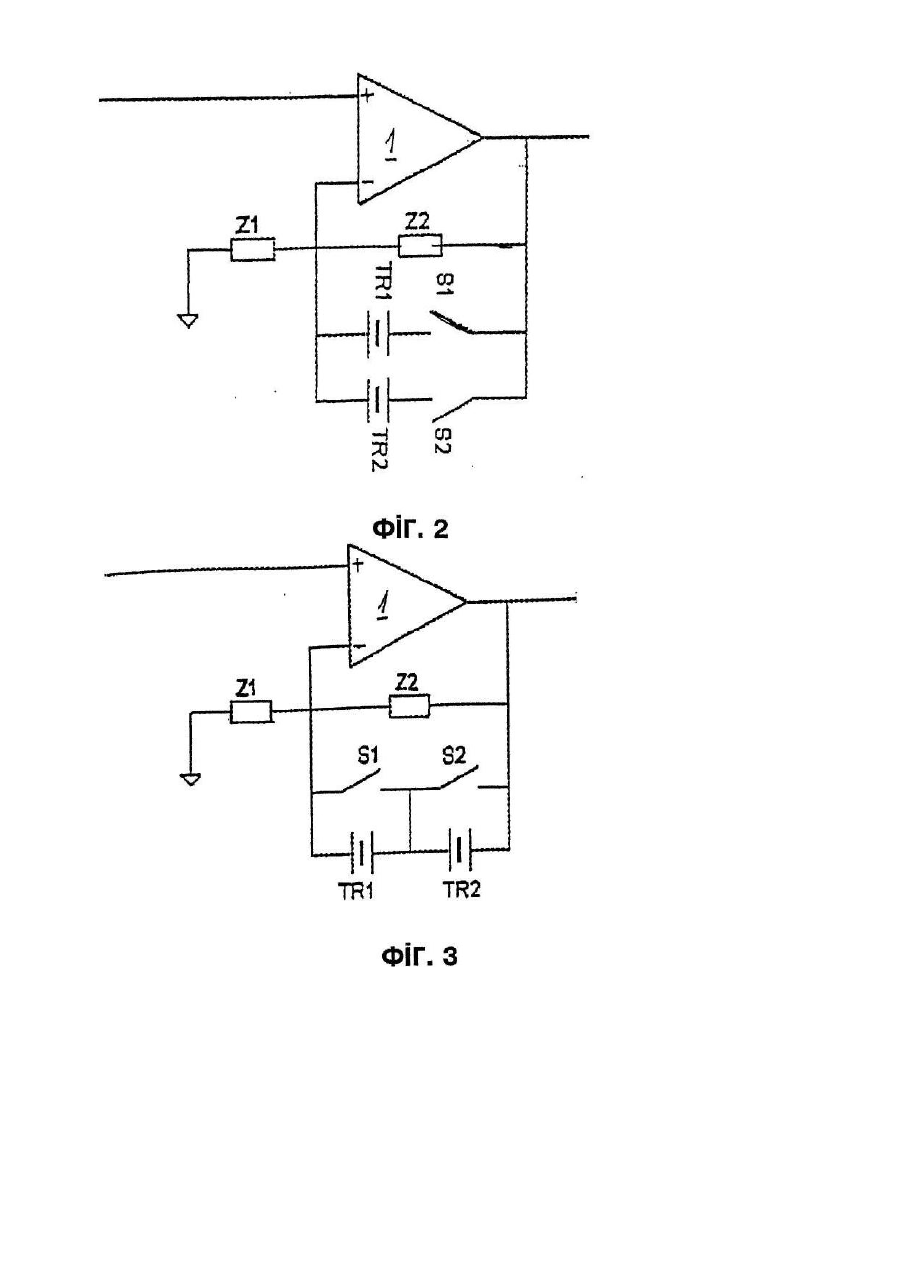

3. Схема за п. 1, яка відрізняється тим, що функціонально приєднаний перетворювач (ТR1, ТR2) включений між першим входом підсилювача і виходом підсилювача.

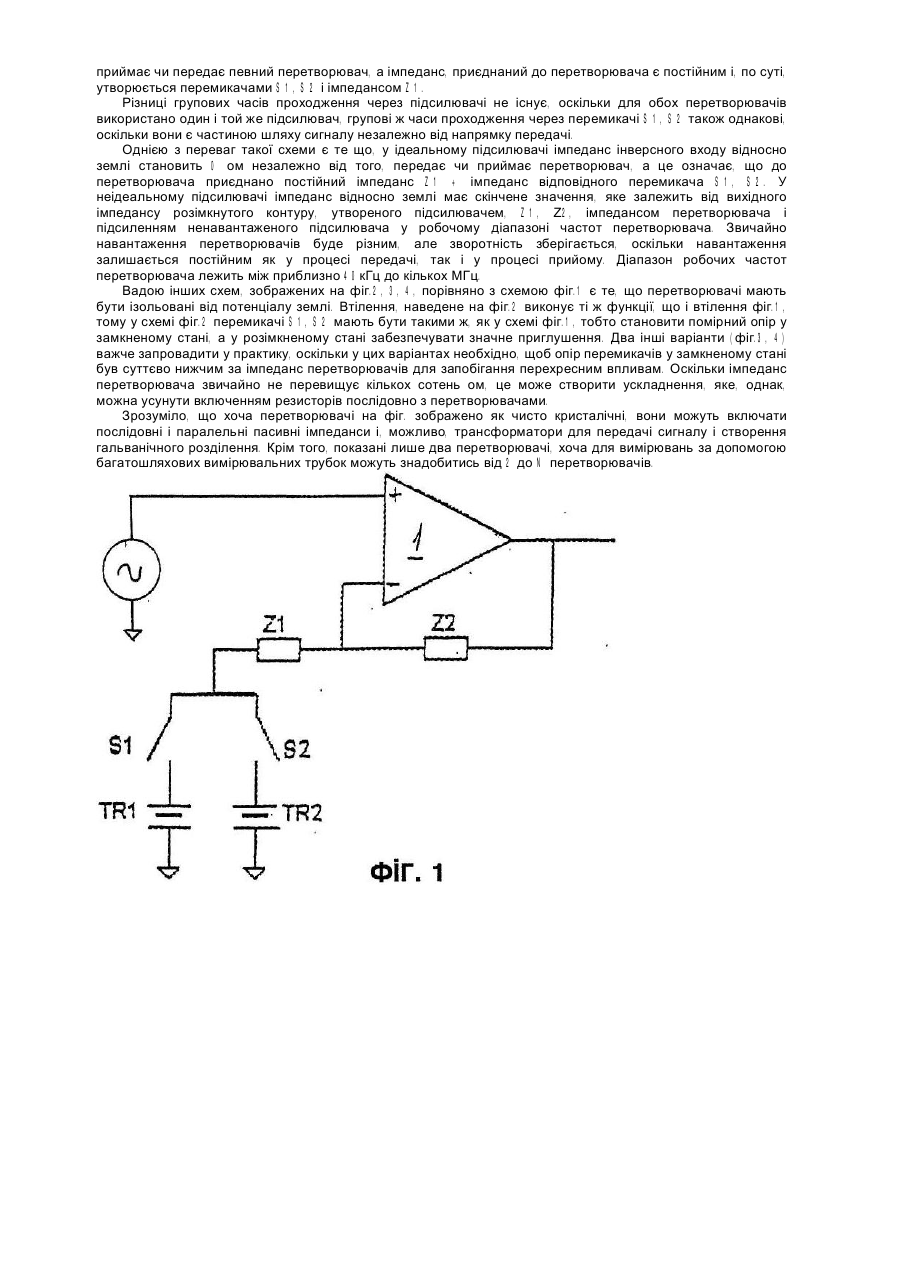

4. Схема за будь-яким з пп. 1-3, яка відрізняється тим, що кожний ультразвуковий перетворювач (ТR1, ТR2) з'єднаний послідовно з перемикаючим засобом (S1, S2) і ці з'єднані послідовно перетворювачі і перемикачі (ТR1, S1; ТR2, S2) включені паралельно.

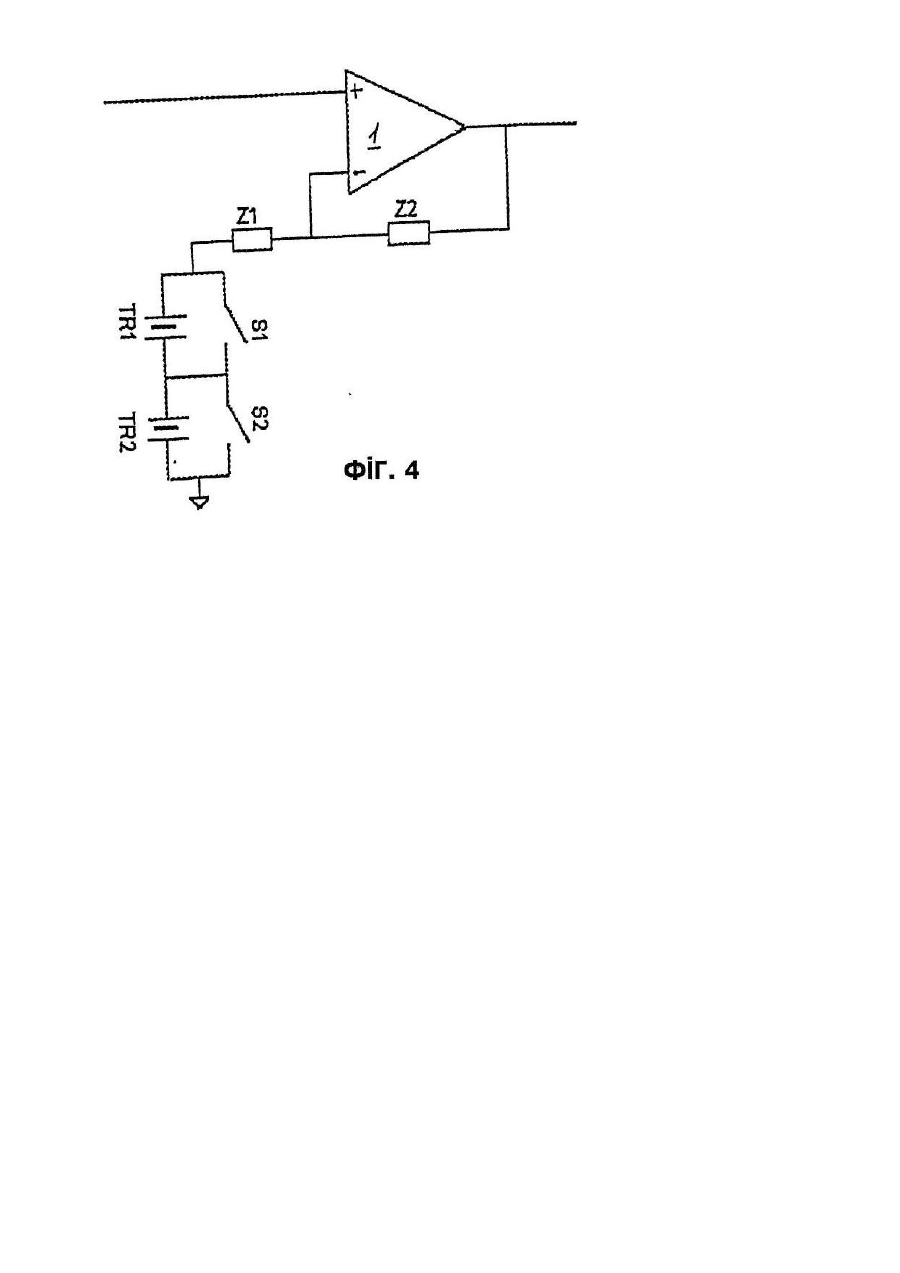

5. Схема за будь-яким з пп. 1-3, яка відрізняється тим, що кожний ультразвуковий перетворювач (ТR1, ТR2) з'єднаний паралельно з перемикаючим засобом (S1, S2) і ці з'єднані паралельно перетворювачі і перемикачі (ТR1, S1; ТR2, S2) включені послідовно.
6. Схема за будь-яким з попередніх пп. 1-5, яка відрізняється тим, що використовувальна частота ультразвуку знаходиться у межах між 500 кГц і 2 МГц.
7. Схема за будь-яким з попередніх пп.1-6, яка відрізняється тим, що використовують вимірювальну трубку з N перетворювачами, причому N більше або дорівнює 2.
Додаткова інформація
Назва патенту англійськоюTransmit-receive device of an ultrasonic flow rate meter
Назва патенту російськоюПриемно-передающее устройство ультразвукового расходомера
МПК / Мітки
МПК: G01F 1/66
Мітки: схема, передавально-приймальна, ультразвукового, витратоміра
