Механізм для відрізання і вивантаження силосу та сінажу

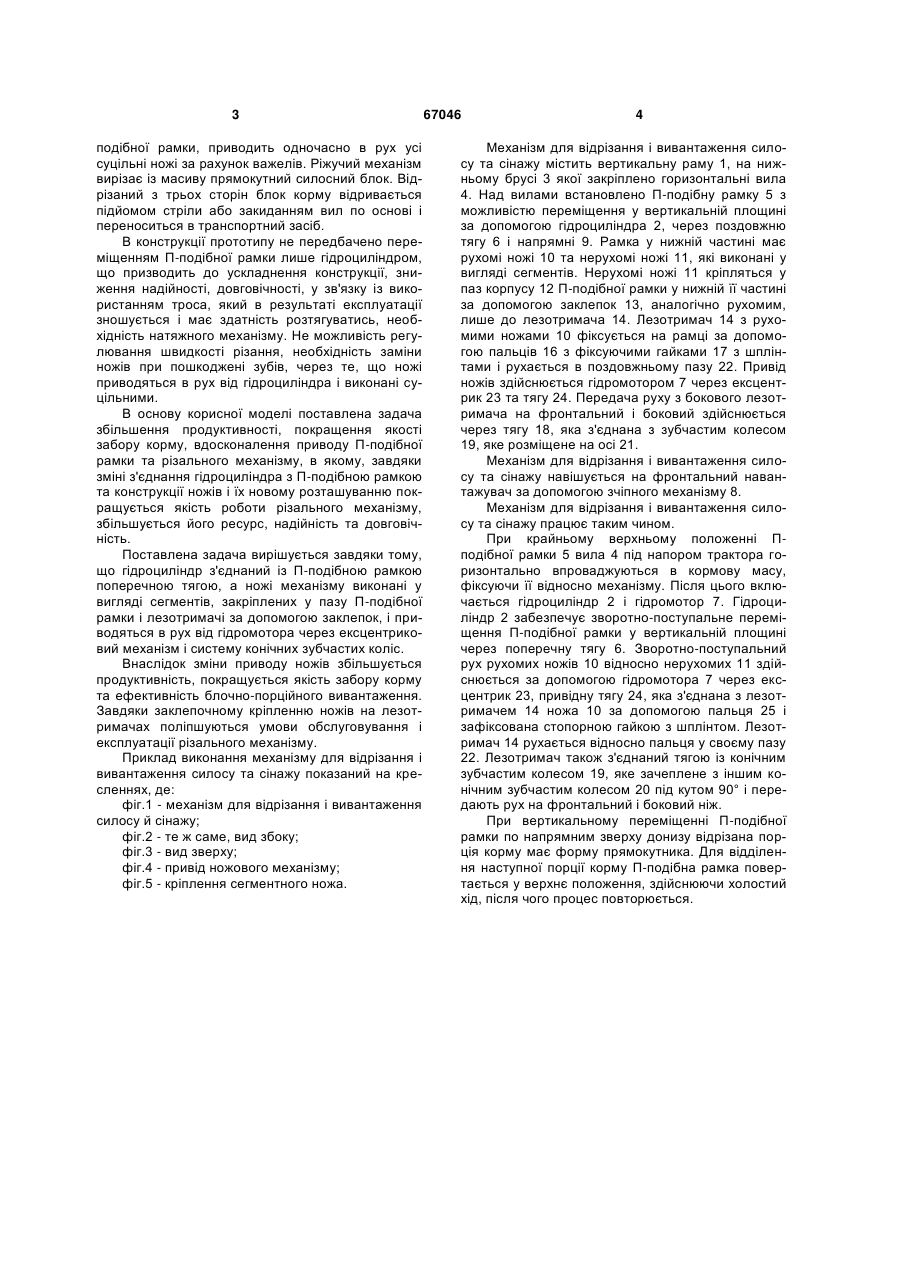

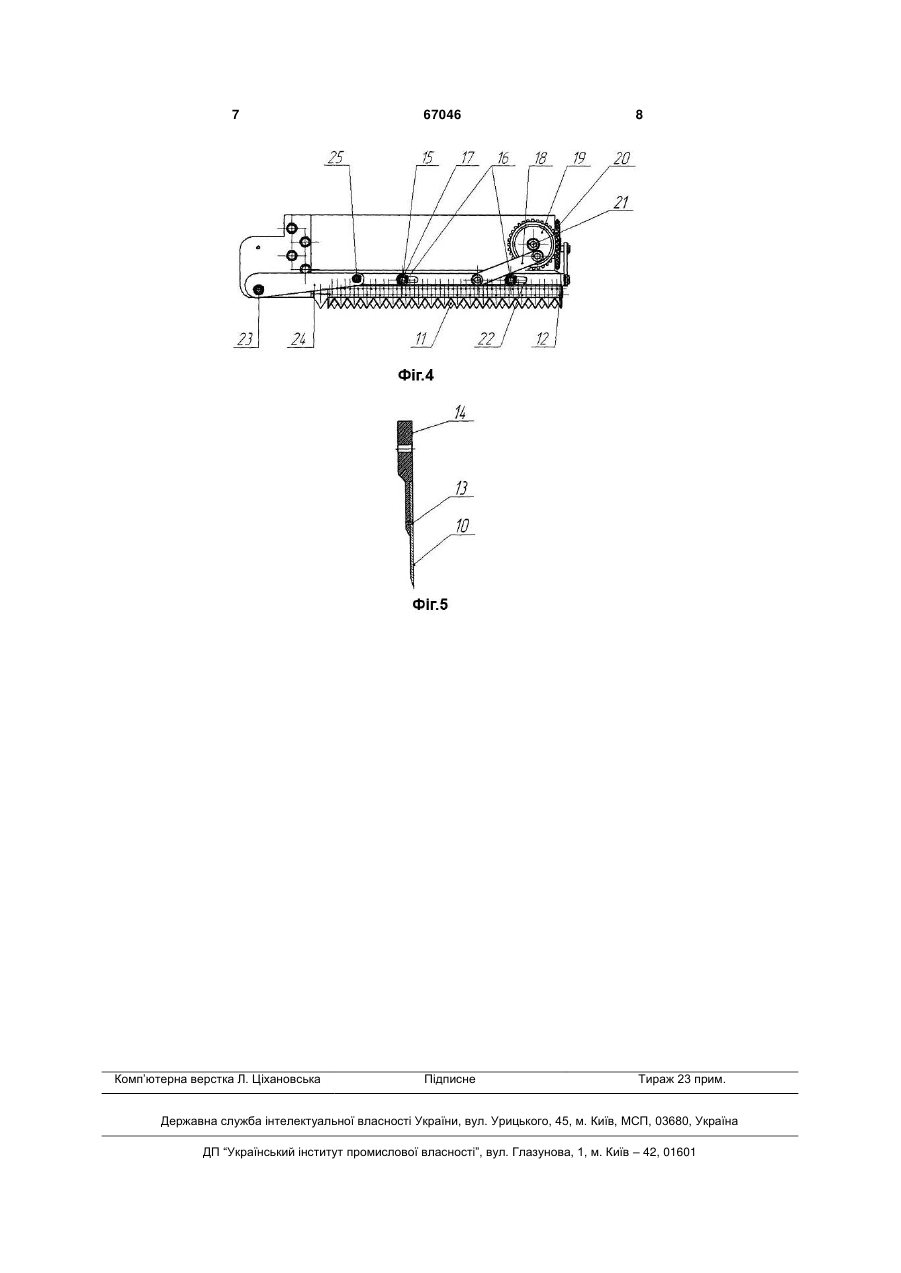

Механізм для відрізання і вивантаження силосу та сінажу, що містить вертикальну раму, на якій 3 подібної рамки, приводить одночасно в рух усі суцільні ножі за рахунок важелів. Ріжучий механізм вирізає із масиву прямокутний силосний блок. Відрізаний з трьох сторін блок корму відривається підйомом стріли або закиданням вил по основі і переноситься в транспортний засіб. В конструкції прототипу не передбачено переміщенням П-подібної рамки лише гідроциліндром, що призводить до ускладнення конструкції, зниження надійності, довговічності, у зв'язку із використанням троса, який в результаті експлуатації зношується і має здатність розтягуватись, необхідність натяжного механізму. Не можливість регулювання швидкості різання, необхідність заміни ножів при пошкоджені зубів, через те, що ножі приводяться в рух від гідроциліндра і виконані суцільними. В основу корисної моделі поставлена задача збільшення продуктивності, покращення якості забору корму, вдосконалення приводу П-подібної рамки та різального механізму, в якому, завдяки зміні з'єднання гідроциліндра з П-подібною рамкою та конструкції ножів і їх новому розташуванню покращується якість роботи різального механізму, збільшується його ресурс, надійність та довговічність. Поставлена задача вирішується завдяки тому, що гідроциліндр з'єднаний із П-подібною рамкою поперечною тягою, а ножі механізму виконані у вигляді сегментів, закріплених у пазу П-подібної рамки і лезотримачі за допомогою заклепок, і приводяться в рух від гідромотора через ексцентриковий механізм і систему конічних зубчастих коліс. Внаслідок зміни приводу ножів збільшується продуктивність, покращується якість забору корму та ефективність блочно-порційного вивантаження. Завдяки заклепочному кріпленню ножів на лезотримачах поліпшуються умови обслуговування і експлуатації різального механізму. Приклад виконання механізму для відрізання і вивантаження силосу та сінажу показаний на кресленнях, де: фіг.1 - механізм для відрізання і вивантаження силосу й сінажу; фіг.2 - те ж саме, вид збоку; фіг.3 - вид зверху; фіг.4 - привід ножового механізму; фіг.5 - кріплення сегментного ножа. 67046 4 Механізм для відрізання і вивантаження силосу та сінажу містить вертикальну раму 1, на нижньому брусі 3 якої закріплено горизонтальні вила 4. Над вилами встановлено П-подібну рамку 5 з можливістю переміщення у вертикальній площині за допомогою гідроциліндра 2, через поздовжню тягу 6 і напрямні 9. Рамка у нижній частині має рухомі ножі 10 та нерухомі ножі 11, які виконані у вигляді сегментів. Нерухомі ножі 11 кріпляться у паз корпусу 12 П-подібної рамки у нижній її частині за допомогою заклепок 13, аналогічно рухомим, лише до лезотримача 14. Лезотримач 14 з рухомими ножами 10 фіксується на рамці за допомогою пальців 16 з фіксуючими гайками 17 з шплінтами і рухається в поздовжньому пазу 22. Привід ножів здійснюється гідромотором 7 через ексцентрик 23 та тягу 24. Передача руху з бокового лезотримача на фронтальний і боковий здійснюється через тягу 18, яка з'єднана з зубчастим колесом 19, яке розміщене на осі 21. Механізм для відрізання і вивантаження силосу та сінажу навішується на фронтальний навантажувач за допомогою зчіпного механізму 8. Механізм для відрізання і вивантаження силосу та сінажу працює таким чином. При крайньому верхньому положенні Пподібної рамки 5 вила 4 під напором трактора горизонтально впроваджуються в кормову масу, фіксуючи її відносно механізму. Після цього включається гідроциліндр 2 і гідромотор 7. Гідроциліндр 2 забезпечує зворотно-поступальне переміщення П-подібної рамки у вертикальній площині через поперечну тягу 6. Зворотно-поступальний рух рухомих ножів 10 відносно нерухомих 11 здійснюється за допомогою гідромотора 7 через ексцентрик 23, привідну тягу 24, яка з'єднана з лезотримачем 14 ножа 10 за допомогою пальця 25 і зафіксована стопорною гайкою з шплінтом. Лезотримач 14 рухається відносно пальця у своєму пазу 22. Лезотримач також з'єднаний тягою із конічним зубчастим колесом 19, яке зачеплене з іншим конічним зубчастим колесом 20 під кутом 90° і передають рух на фронтальний і боковий ніж. При вертикальному переміщенні П-подібної рамки по напрямним зверху донизу відрізана порція корму має форму прямокутника. Для відділення наступної порції корму П-подібна рамка повертається у верхнє положення, здійснюючи холостий хід, після чого процес повторюється. 5 67046 6 7 Комп’ютерна верстка Л. Ціхановська 67046 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
