Тепловий модуль

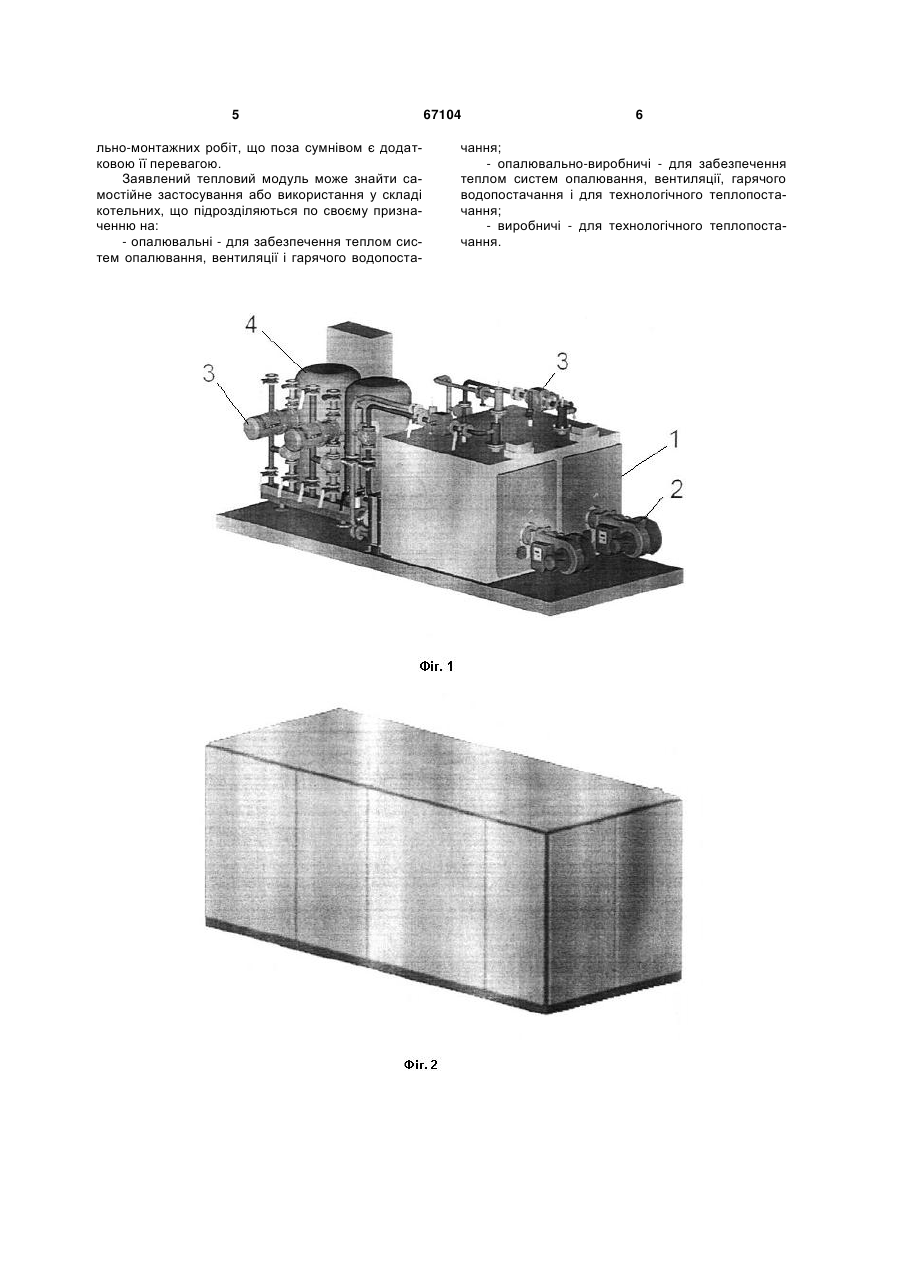

1. Компактна установка теплозабезпечення, яка виконана у вигляді модуля і містить встановлені з можливістю взаємодії щонайменше один водогрійний котел, щонайменше один пальник і щонайменше один циркуляційний насос, яка відрізняється тим, що все устаткування встановлене на переносній опорно-несучій рамі, що має облицювання у вигляді захисного кожуха, при цьому 3 вується як теплоносій в системах опалювання і гарячого водопостачання для об'єктів різного призначення. Компоновка відомих установок включає встановлені в транспортабельному контейнері водогрійний котел, пальник, насос живильний, пристрій водопідготовки і бак для води. До недоліків як описаної модульної установки, так і інших аналогів подібних установок слід віднести необхідність присутності для цілей профілактики і ремонту устаткування обслуговуючого персоналу в робочому просторі установки в процесі її експлуатації, що суттєво знижує безпеку такої експлуатації. З врахуванням вищесказаного, автор заявленої корисної моделі поставив задачу створення модульної установки теплозабезпечення, позбавленої вказаних недоліків, властивих відомим модульним установкам. Досягнутий технічний результат при реалізації заявленої корисної моделі полягає в підвищенні безпеки експлуатації модульних установок теплозабезпечення, його універсальності, компактності і мобільності. Для реалізації такого результату пропонується компактна установка теплозабезпечення, яка виконана у вигляді модуля і містить встановлені з можливістю взаємодії щонайменше один водогрійний котел, щонайменше один пальник і щонайменше один циркуляційний насос. Конструкція передбачає установку всього устаткування на переносній опорно-несучій рамі з умови безпосередньої близькості елементів устаткування один від одного і доступу до робочих органів елементів по периметру модуля. Опорно-несуча рама облицьована захисним кожухом. У окремому випадку реалізації установка може містити допоміжне устаткування у вигляді щонайменше одного з наступних елементів: устаткування підтримки тиску в системі теплопостачання, устаткування системи гарячого водопостачання, включаючи теплообмінне устаткування, устаткування обліку витрати палива, устаткування обліку витрати теплової енергії, устаткування підготовки живильної води, шафу керування і електропостачання устаткуванням, виконаний з можливістю взаємодії з елементами котельної; крім того, захисний кожух установки може бути забезпечений знімними панелями і/або люками, які відкриваються. Корисна модель ілюструється зображенням загального вигляду без кожуха (Фіг. 1) та з кожухом (Фіг. 2). У загальному вигляді заявлена установка складається з набору основного і допоміжного устаткування. Конструктивний склад елементів основного устаткування в загальному вигляді загальновідомий, оскільки визначається загальними вимогами до складу будь-яких котельних установок. До таких елементів належать водогрійний котел 1, пальник 2 і циркуляційний насос 3, трубопровідна обв'язка, яка зв'язує між собою відповідні елементи, із запірно-регулюючою арматурою, а також устаткування систем керування і безпеки. Кількість перерахованих елементів, їх технічні характеристики, тип живлення пальника (природний 67104 4 газ або рідке паливо) можуть бути різними і визначатися як вихідними умовами експлуатації установки, так і необхідною кількістю теплової енергії, що відпускається. Як допоміжне устаткування заявлена корисна модель може комплектуватися, за необхідності, устаткуванням підтримки тиску в системі теплопостачання 4, устаткуванням гарячого водопостачання (включаючи теплообмінне устаткування), засобами обліку витрати палива і теплової енергії, устаткуванням підготовки живильної води тощо. Відмітною особливістю заявленої конструкції від існуючих котельних є її модульне виконання, що забезпечується компактним розміщенням основного і допоміжного устаткування на єдиній опорно-несучій рамі (платформі) в безпосередній близькості одне від одного. Для більшої компактності відстані між технологічним устаткуванням не перевищують мінімально можливих, необхідних для забезпечення загальних вимог безпеки, а простір між устаткуванням використовується лише для розташування трубопровідної обв'язки. Слід також відзначити, що для спрощення доступу до устаткування установки в процесі її експлуатації (для цілей ремонту, профілактики, технічного обслуговування тощо), кожух згідно з другим варіантом може бути забезпечений знімними панелями і/або люками, що відкриваються. По суті заявлена конструкція є повністю готовим до експлуатації мобільним тепловим модулем, що збирається «під ключ» на заводі-виробнику, який можливо використовувати як самостійну установку теплозабезпечення, так і у складі котельної. Підготовка теплового модуля до експлуатації, по суті, включає лише його розміщення в необхідному місці з подальшим його підключенням до трубопровідних систем, а також систем електропостачання і безпеки. Вищевикладене, зі всією очевидністю, дозволяє зробити вивід про істотні переваги заявленої корисної моделі, оскільки модульне виконання в сукупності з компактністю розміщення технологічного устаткування дозволяють істотно понизити вимоги до розмірів площ, що відводяться під котельні. Наявність захисного кожуха по суті дає можливим розміщення установки на відкритому повітрі, не потребуючи наявності або будівництва спеціальних приміщень. До переваг компактного виконання теплового модуля слід також віднести те, що в процесі його експлуатації присутність в просторах між технологічним устаткуванням обслуговуючого персоналу неможлива, що, у свою чергу, забезпечує підвищення рівня безпеки праці при експлуатації модуля. Доступ до технологічного устаткування теплового модуля в процесі експлуатації здійснюється виключно по периметру модуля, що дозволяє забезпечити можливість проведення ремонтних робіт і робіт по його плановому обслуговуванню. На закінчення, слід зазначити, що заявлена модель, за необхідності її використання у складі стаціонарних котельних установок, гарантує зниження витрат на організацію і виробництво будіве 5 льно-монтажних робіт, що поза сумнівом є додатковою її перевагою. Заявлений тепловий модуль може знайти самостійне застосування або використання у складі котельних, що підрозділяються по своєму призначенню на: - опалювальні - для забезпечення теплом систем опалювання, вентиляції і гарячого водопоста 67104 6 чання; - опалювально-виробничі - для забезпечення теплом систем опалювання, вентиляції, гарячого водопостачання і для технологічного теплопостачання; - виробничі - для технологічного теплопостачання. 7 Комп’ютерна верстка А. Крулевський 67104 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
