Тепловий модуль

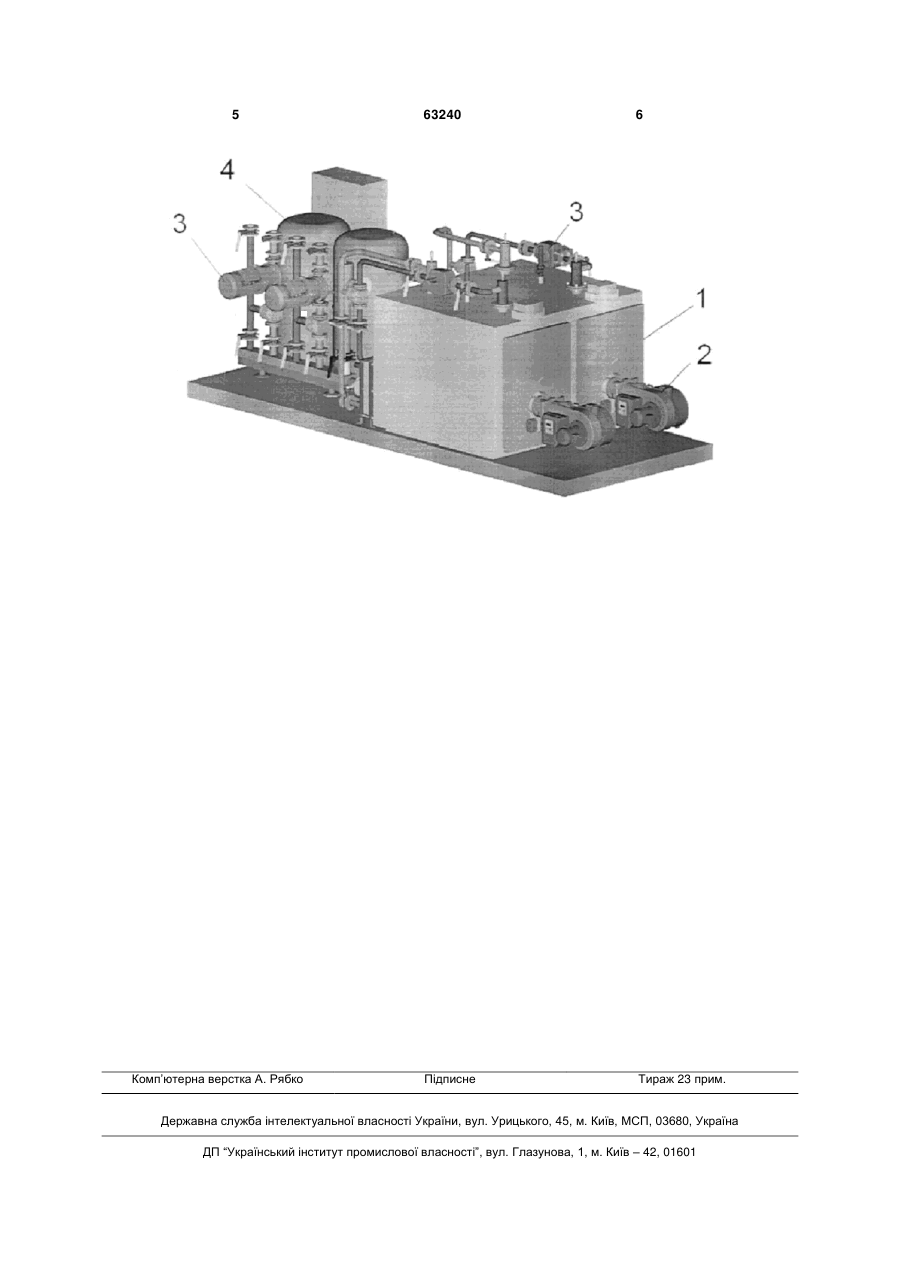

1. Компактна установка теплозабезпечення, яка виконана у вигляді модуля і містить встановлені з можливістю взаємодії щонайменше один водогрійний котел, щонайменше один пальник, і щонайменше один циркуляційний насос, яка відрізняється тим, що все устаткування встановлене 3 водогрійний котел, пальник, насос живильний, пристрій водопідготовки і бак для води. До недоліків як описаної модульної установки, так і інших аналогів подібних установок слід віднести необхідність присутності для цілей профілактики і ремонту устаткування обслуговуючого персоналу в робочому просторі установки в процесі її експлуатації, що суттєво знижує безпеку такої експлуатації. З врахуванням вищесказаного, автор заявленої корисної моделі поставив задачу створення модульної установки теплозабезпечення, позбавленої вказаних недоліків, властивих відомим модульним установкам. Задача заявленої корисної моделі полягає в підвищенні безпеки експлуатації модульних установок теплозабезпечення, її універсальності, компактності і мобільності. Поставлена задача вирішується тим, що компактна установка теплозабезпечення, яка виконана у вигляді модуля і містить встановлені з можливістю взаємодії щонайменше один водогрійний котел, щонайменше один пальник, і щонайменше один циркуляційний насос. Конструкція передбачає установку всього устаткування на переносній опорно-несучій рамі з умови безпосередньої близькості елементів устаткування один від одного і доступу до робочих органів елементів по периметру модуля. У окремому випадку реалізації установка може містити допоміжне устаткування у вигляді, щонайменше, одного з наступних елементів: устаткування підтримки тиску в системі теплопостачання, устаткування системи гарячого водопостачання, включаючи теплообмінне устаткування, устаткування обліку витрати палива, устаткування обліку витрати теплової енергії, устаткування підготовки живильної води, шафу управління і електропостачання устаткуванням, виконаний з можливістю взаємодії з елементами котельної. Корисна модель ілюструється зображенням загального вигляду. У загальному вигляді заявлена установка складається з набору основного і допоміжного устаткування. Конструктивний склад елементів основного устаткування в загальному вигляді загальновідомий, оскільки визначається загальними вимогами до складу будь-яких котельних установок. До таких елементів відносяться водогрійний котел 1, пальник 2 і циркуляційний насос 3, трубопровідна обв'язка, яка зв'язує між собою відповідні елементи, із запірно-регулюючою арматурою, а також устаткування систем управління і безпеки. Кількість перерахованих елементів, їх технічні характеристики, тип живлення пальника (природний газ або рідке паливо) можуть бути різними і визначатися як вихідними умовами експлуатації установки, так і необхідною кількістю теплової енергії, що відпускається. Як допоміжним устаткуванням, заявлена корисна модель, може комплектуватися, за необхідності, устаткуванням підтримки тиску в системі теплопостачання 4, устаткуванням гарячого водопостачання (включаючи теплообмінне устат 63240 4 кування), засобами обліку витрати палива і теплової енергії, устаткуванням підготовки живильної води тощо. Відмітною особливістю заявленої конструкції від існуючих котельних є її модульне виконання, що забезпечується компактним розміщенням основного і допоміжного устаткування на єдиній опорно-несучій рамі (платформі) в безпосередній близькості одне від одного. Для більшої компактності відстані між технологічним устаткуванням не перевищують мінімально можливих, необхідних для забезпечення загальних вимог безпеки, а простір між устаткуванням використовується лише для розташування трубопровідної обв'язки. По суті заявлена конструкція є повністю готовим до експлуатації мобільним тепловим модулем, що збирається "під ключ" на заводі-виробнику, який можливо використовувати, як самостійну установку теплозабезпечення, так і у складі котельної. Підготовка теплового модуля до експлуатації, по суті, включає лише його розміщення в необхідному місці з подальшим його підключенням до трубопровідних систем, а також систем електропостачання і безпеки. Вищевикладене, зі всією очевидністю, дозволяє зробити висновок про істотні переваги заявленої корисної моделі, оскільки модульне виконання в сукупності з компактністю розміщення технологічного устаткування дозволяють істотно понизити вимоги до розмірів площ, що відводяться під котельні. До переваг компактного виконання теплового модуля слід також віднести те, що в процесі його експлуатації присутність в просторах між технологічним устаткуванням обслуговуючого персоналу неможлива, що, у свою чергу, забезпечує підвищення рівня безпеки праці при експлуатації модуля. Доступ до технологічного устаткування теплового модуля в процесі експлуатації здійснюється виключно по периметру модуля, що дозволяє забезпечити можливість проведення ремонтних робіт і робіт по його плановому обслуговуванню. На закінчення, слід зазначити, що заявлена модель, за необхідності її використання у складі стаціонарних котельних установок, гарантує зниження витрат на організацію і виробництво будівельно-монтажних робіт, що поза сумнівом є додатковою її перевагою. Заявлений тепловий модуль може знайти самостійне застосування або використання у складі котельних, що підрозділяються по своєму призначенню на: - опалювальні - для забезпечення теплом систем опалювання, вентиляції і гарячого водопостачання; - опалювально-виробничі - для забезпечення теплом систем опалювання, вентиляції, гарячого водопостачання і для технологічного теплопостачання; - виробничі - для технологічного теплопостачання. 5 Комп’ютерна верстка А. Рябко 63240 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
