Тепловий модуль

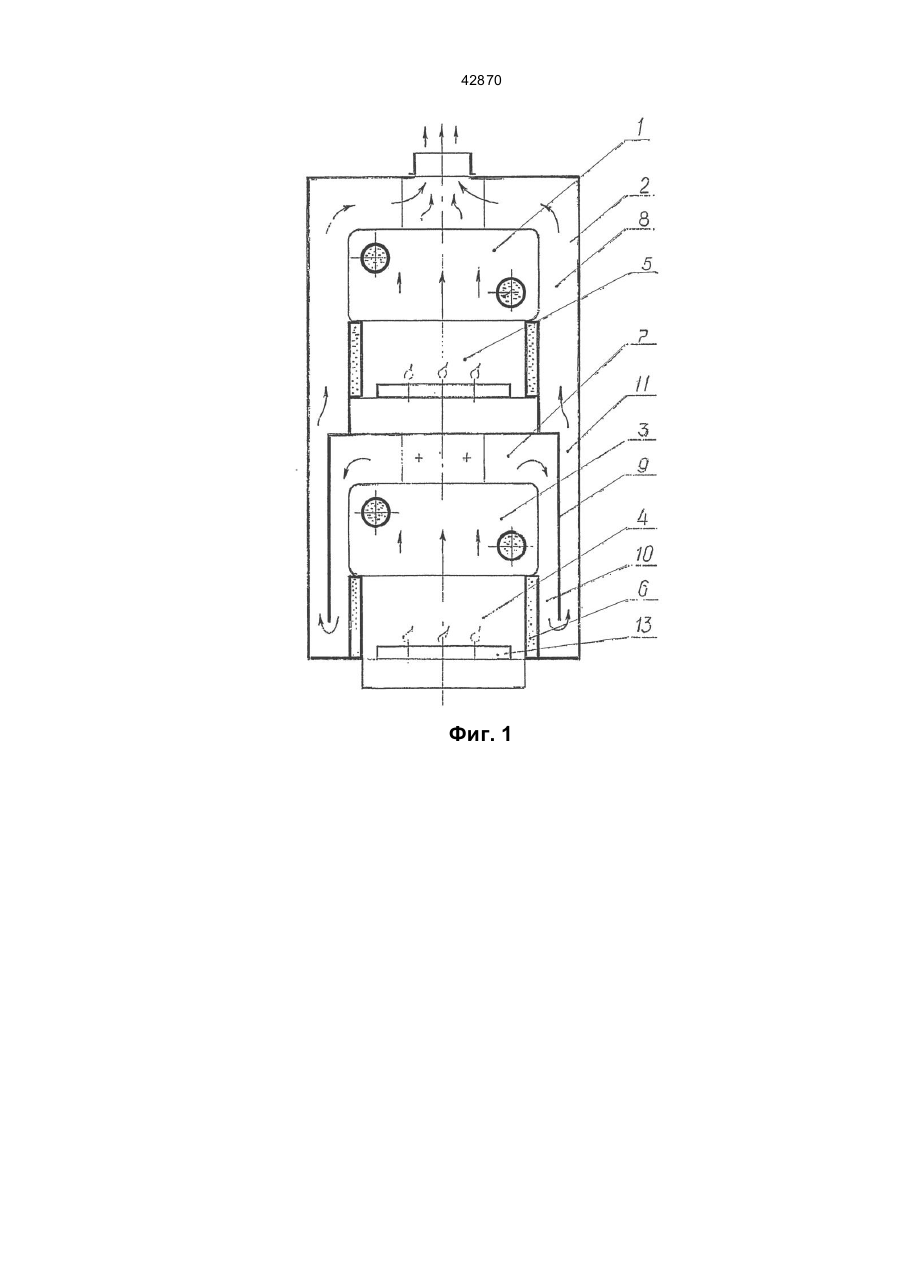

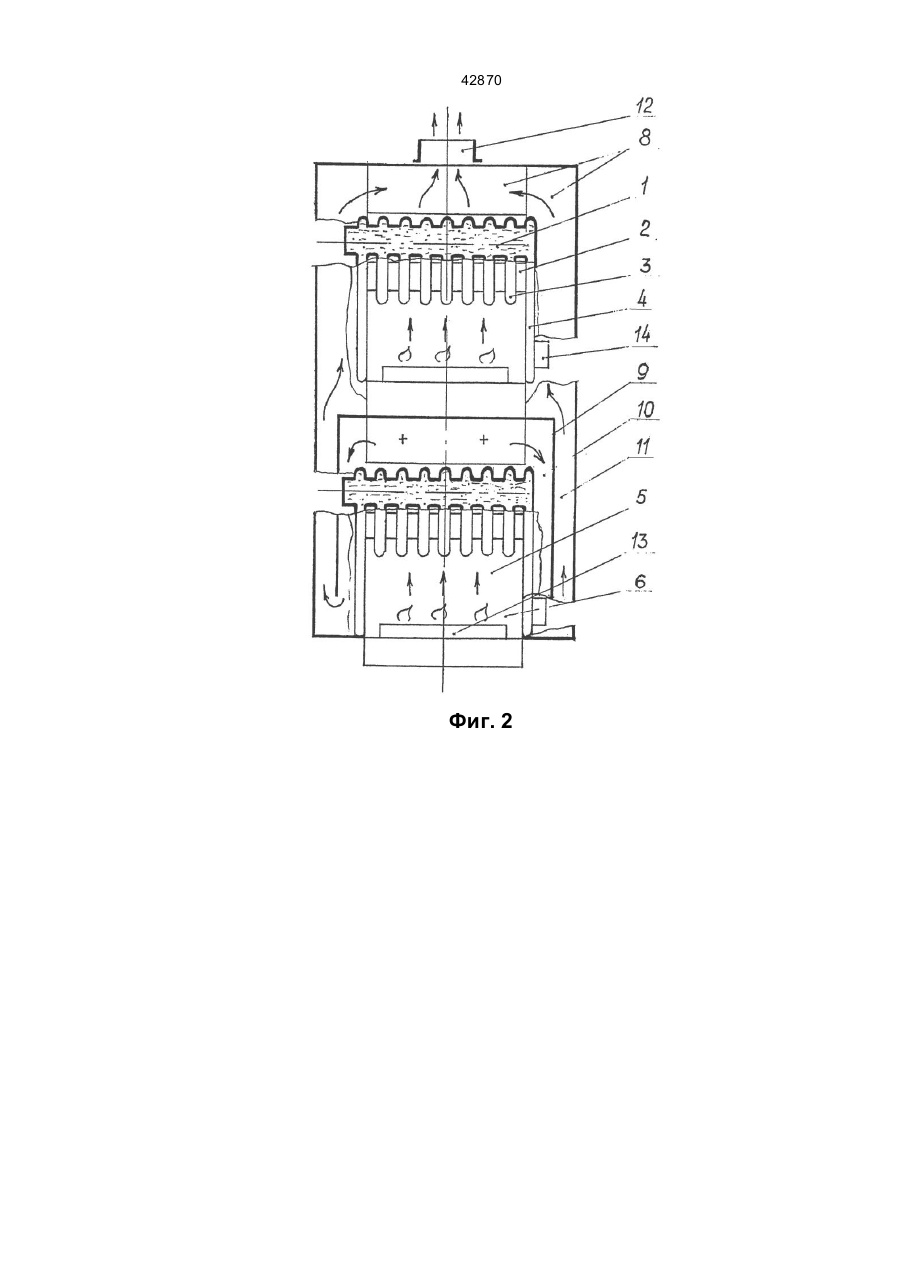

42870 Изобретение относится к теплотехнике и может быть использовано в отопительных водогрейных котлах, тепловых модуля х. Известен тепловой модуль, содержащий установленные друг над другом водоохлаждаемые теплообменники, газосборники, которые соединены между собой дымовыми каналами [1]. Недостатком известного теплового модуля яв- ляется его сравнительно низкая эффективность за счет того, что не обеспечен дополнительный отбор тепла от периферии топки, теплообменники выполнены из дорогостоящего цветного металла методом пайки, что отрицательно сказывается на надежности и сроке службы, а также снабжены индивидуальными циркуляционными насосами, так как не работают в условиях естественной гравитации. Известен тепловой модуль, который может по- тенциально собираться из установленных друг над другом водоохлаждаемых теплообменников, выполненных в виде расположенных с зазором, соединенных между собой круглыми отбортованными отверстиями для циркуляции воды секций, причем нижние концы крайних секций теплообменника заведены в топку и соединены между собой водоохлаждаемыми перегородками газосборников, соединенных между собой дымовым каналом [2]. Данный тепловой модуль является наиболее близким к предполагаемому по технической сущности и достигаемому результату и выбран в качестве прототипа. Недостатком известного теплового модуля яв- ляется недостаточная его эффективность за счет того, что не полностью используются возможности дополнительной передачи тепла теплоносителю через поверхности теплообменника и водоохлаждаемой топки. В основу изобретения поставлена задача использования тепла уходящи х газов для дополнительной передачи через внешние поверхности теплообменника и водоохлаждаемой топки теплоносителю, за счет чего повышается эффективность нагрева. Поставленная задача решается тем, что тепловой модуль, содержащий установленные друг над другом водоохлаждаемые теплообменники, выполненные в виде расположенных с зазором, соединенных между собой круглыми отбортованными отверстиями для циркуляции воды секций, причем нижние концы крайних секций теплообменника заведены в топку и соединены между собой водоохлаждаемыми перегородками, газосборники, соединенные между собой дымовым каналом, согласно изобретению, последний примыкает к внешним поверхностям водоохлаждаемых теплообменников и топок, а нижняя часть дымового канала разделена вертикальной перегородкой на спускной и подъемный каналы. Сопоставительный анализ с прототипом показывает, что отличие заключается в том, что дымовой канал примыкает к внешним поверхностям водоохлаждаемых теплообменников и топок, а ни- жняя его часть разделена вертикальной перегородкой на спускной и подъемный каналы. Вышеуказанные отличительные признаки повышают эффективность работы теплового модуля за счет увеличения поверхности теплообмена. Сущность изобретения поясняется чертежами, где на фиг. 1 представлен продольный разрез теплового модуля, на фиг. 2 - поперечный разрез. Тепловой модуль содержит установленные друг над другом секционные теплообменники 1, выполненные в виде расположенных с зазором, соединенных между собой круглыми отбортованными отверстиями 2 для циркуляции воды секций 3. Нижние концы крайних секций 4 заведены в топку 5 и соединены между собой водоохлаждаемыми перегородками 6. Газосборники 7 соединены между собой дымовыми каналами 8, примыкающими к внешним поверхностям водоохлаждаемых теплообменников 1. Нижние части дымовых каналов 8 разделены вертикальными перегородками 9 на спускной 10 и подъемный 11 каналы. Верхняя часть дымовых каналов 8 соединена с атмосферой патрубком 12, а внутри топок 5 установлены горелки 13. Патрубки 14 служат для подключения теплового модуля к системе отопления. Тепловой модуль работает следующим образом. После розжига горелок 13 горячие газы, нагревая заведенные в топки 5 нижние концы крайних секций 4 и водоохлаждаемые перегородки 6, попадают в секционные теплообменники 1, где от- дают тепло секциям 3 и попадают в газосборники 7. Из газосборника нижнего теплообменника горячие газы, направляемые вертикальными перегородками 9, попадают в спускные каналы, где отдают тепло внешним поверхностям нижних теплообменников 1 и топок 5, затем попадают в подъемные каналы 11 и, омывая и передавая тепло внешним поверхностям верхних теплообменников 1, попадают в верхние газосборники 7, затем через патрубок 12 - в атмосферу. Использование предлагаемой конструкции позволяет более эффективно использовать теплоту продуктов сгорания топлива и, благодаря этому, повысить К. П. Д. теплового модуля. 42870 Фиг. 1 42870 Фиг. 2
