Стрілова тяга портального крана

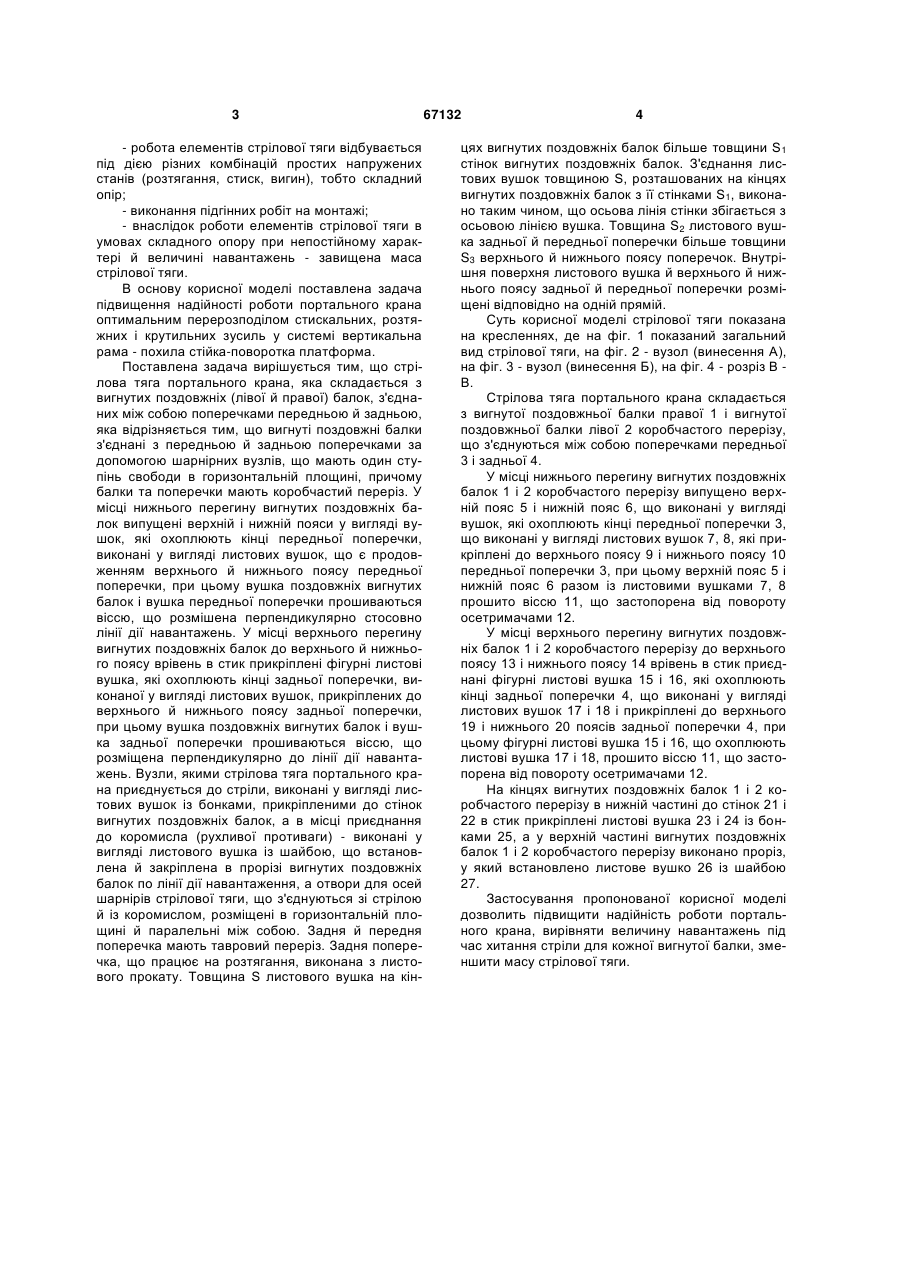

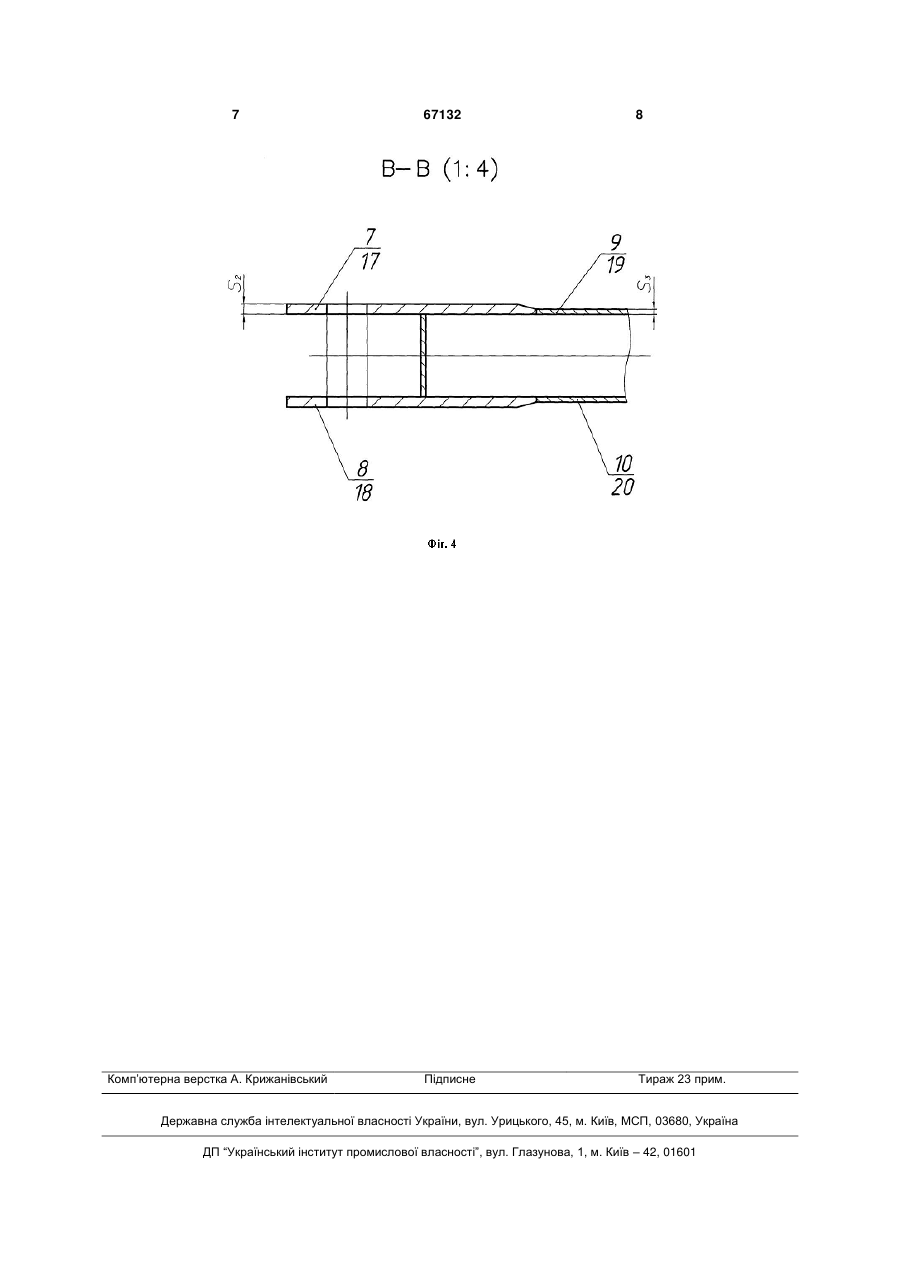

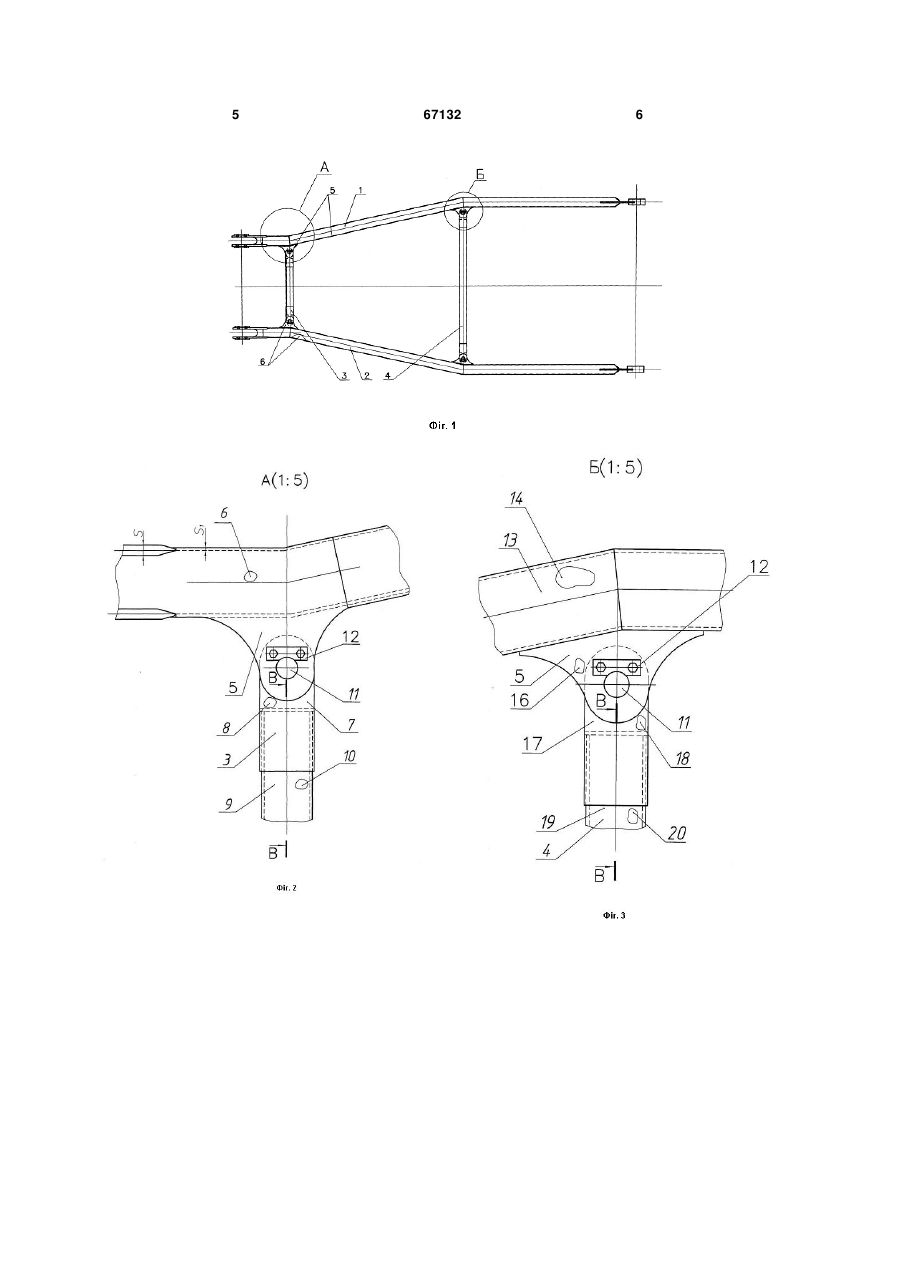

1. Стрілова тяга портального крана, що складається з вигнутих поздовжніх (лівої й правої) балок, з'єднаних між собою поперечками передньою й задньою, яка відрізняється тим, що вигнуті поздовжні балки з'єднані з передньою й задньою поперечками за допомогою шарнірних вузлів, що мають один ступінь свободи в горизонтальній площині, причому балки та поперечки мають коробчастий переріз, а у місці нижнього перегину вигнутих поздовжніх балок випущені верхній і нижній пояси у вигляді вушок, які охоплюють кінці передньої поперечки, виконані у вигляді листових вушок, що є продовженням верхнього й нижнього поясу передньої поперечки, при цьому вушка поздовжніх вигнутих балок і вушка передньої поперечки прошиваються віссю, що розміщена перпендикулярно стосовно лінії дії навантажень, у місці верхнього перегину вигнутих поздовжніх балок до верхнього й нижнього поясу врівень в стик прикріплені фігурні листові вушка, які охоплюють кінці задньої поперечки, виконаної у вигляді листових вушок, прикріплених до верхнього й нижнього поясу задньої поперечки, при цьому вушка поздовжніх вигнутих балок і вушка задньої поперечки прошиваються віссю, що розміщена перпендикулярно до лінії дії навантажень, причому вузли, якими стрілова тяга портального крана приєднується до стріли, вико U 2 (11) 1 3 - робота елементів стрілової тяги відбувається під дією різних комбінацій простих напружених станів (розтягання, стиск, вигин), тобто складний опір; - виконання підгінних робіт на монтажі; - внаслідок роботи елементів стрілової тяги в умовах складного опору при непостійному характері й величині навантажень - завищена маса стрілової тяги. В основу корисної моделі поставлена задача підвищення надійності роботи портального крана оптимальним перерозподілом стискальних, розтяжних і крутильних зусиль у системі вертикальна рама - похила стійка-поворотка платформа. Поставлена задача вирішується тим, що стрілова тяга портального крана, яка складається з вигнутих поздовжніх (лівої й правої) балок, з'єднаних між собою поперечками передньою й задньою, яка відрізняється тим, що вигнуті поздовжні балки з'єднані з передньою й задньою поперечками за допомогою шарнірних вузлів, що мають один ступінь свободи в горизонтальній площині, причому балки та поперечки мають коробчастий переріз. У місці нижнього перегину вигнутих поздовжніх балок випущені верхній і нижній пояси у вигляді вушок, які охоплюють кінці передньої поперечки, виконані у вигляді листових вушок, що є продовженням верхнього й нижнього поясу передньої поперечки, при цьому вушка поздовжніх вигнутих балок і вушка передньої поперечки прошиваються віссю, що розмішена перпендикулярно стосовно лінії дії навантажень. У місці верхнього перегину вигнутих поздовжніх балок до верхнього й нижнього поясу врівень в стик прикріплені фігурні листові вушка, які охоплюють кінці задньої поперечки, виконаної у вигляді листових вушок, прикріплених до верхнього й нижнього поясу задньої поперечки, при цьому вушка поздовжніх вигнутих балок і вушка задньої поперечки прошиваються віссю, що розміщена перпендикулярно до лінії дії навантажень. Вузли, якими стрілова тяга портального крана приєднується до стріли, виконані у вигляді листових вушок із бонками, прикріпленими до стінок вигнутих поздовжніх балок, а в місці приєднання до коромисла (рухливої противаги) - виконані у вигляді листового вушка із шайбою, що встановлена й закріплена в прорізі вигнутих поздовжніх балок по лінії дії навантаження, а отвори для осей шарнірів стрілової тяги, що з'єднуються зі стрілою й із коромислом, розміщені в горизонтальній площині й паралельні між собою. Задня й передня поперечка мають тавровий переріз. Задня поперечка, що працює на розтягання, виконана з листового прокату. Товщина S листового вушка на кін 67132 4 цях вигнутих поздовжніх балок більше товщини S1 стінок вигнутих поздовжніх балок. З'єднання листових вушок товщиною S, розташованих на кінцях вигнутих поздовжніх балок з її стінками S1, виконано таким чином, що осьова лінія стінки збігається з осьовою лінією вушка. Товщина S2 листового вушка задньої й передньої поперечки більше товщини S3 верхнього й нижнього поясу поперечок. Внутрішня поверхня листового вушка й верхнього й нижнього поясу задньої й передньої поперечки розміщені відповідно на одній прямій. Суть корисної моделі стрілової тяги показана на кресленнях, де на фіг. 1 показаний загальний вид стрілової тяги, на фіг. 2 - вузол (винесення А), на фіг. 3 - вузол (винесення Б), на фіг. 4 - розріз В В. Стрілова тяга портального крана складається з вигнутої поздовжньої балки правої 1 і вигнутої поздовжньої балки лівої 2 коробчастого перерізу, що з'єднуються між собою поперечками передньої 3 і задньої 4. У місці нижнього перегину вигнутих поздовжніх балок 1 і 2 коробчастого перерізу випущено верхній пояс 5 і нижній пояс 6, що виконані у вигляді вушок, які охоплюють кінці передньої поперечки 3, що виконані у вигляді листових вушок 7, 8, які прикріплені до верхнього поясу 9 і нижнього поясу 10 передньої поперечки 3, при цьому верхній пояс 5 і нижній пояс 6 разом із листовими вушками 7, 8 прошито віссю 11, що застопорена від повороту осетримачами 12. У місці верхнього перегину вигнутих поздовжніх балок 1 і 2 коробчастого перерізу до верхнього поясу 13 і нижнього поясу 14 врівень в стик приєднані фігурні листові вушка 15 і 16, які охоплюють кінці задньої поперечки 4, що виконані у вигляді листових вушок 17 і 18 і прикріплені до верхнього 19 і нижнього 20 поясів задньої поперечки 4, при цьому фігурні листові вушка 15 і 16, що охоплюють листові вушка 17 і 18, прошито віссю 11, що застопорена від повороту осетримачами 12. На кінцях вигнутих поздовжніх балок 1 і 2 коробчастого перерізу в нижній частині до стінок 21 і 22 в стик прикріплені листові вушка 23 і 24 із бонками 25, а у верхній частині вигнутих поздовжніх балок 1 і 2 коробчастого перерізу виконано проріз, у який встановлено листове вушко 26 із шайбою 27. Застосування пропонованої корисної моделі дозволить підвищити надійність роботи портального крана, вирівняти величину навантажень під час хитання стріли для кожної вигнутої балки, зменшити масу стрілової тяги. 5 67132 6 7 Комп’ютерна верстка А. Крижанівський 67132 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
