Газорозподільна станція

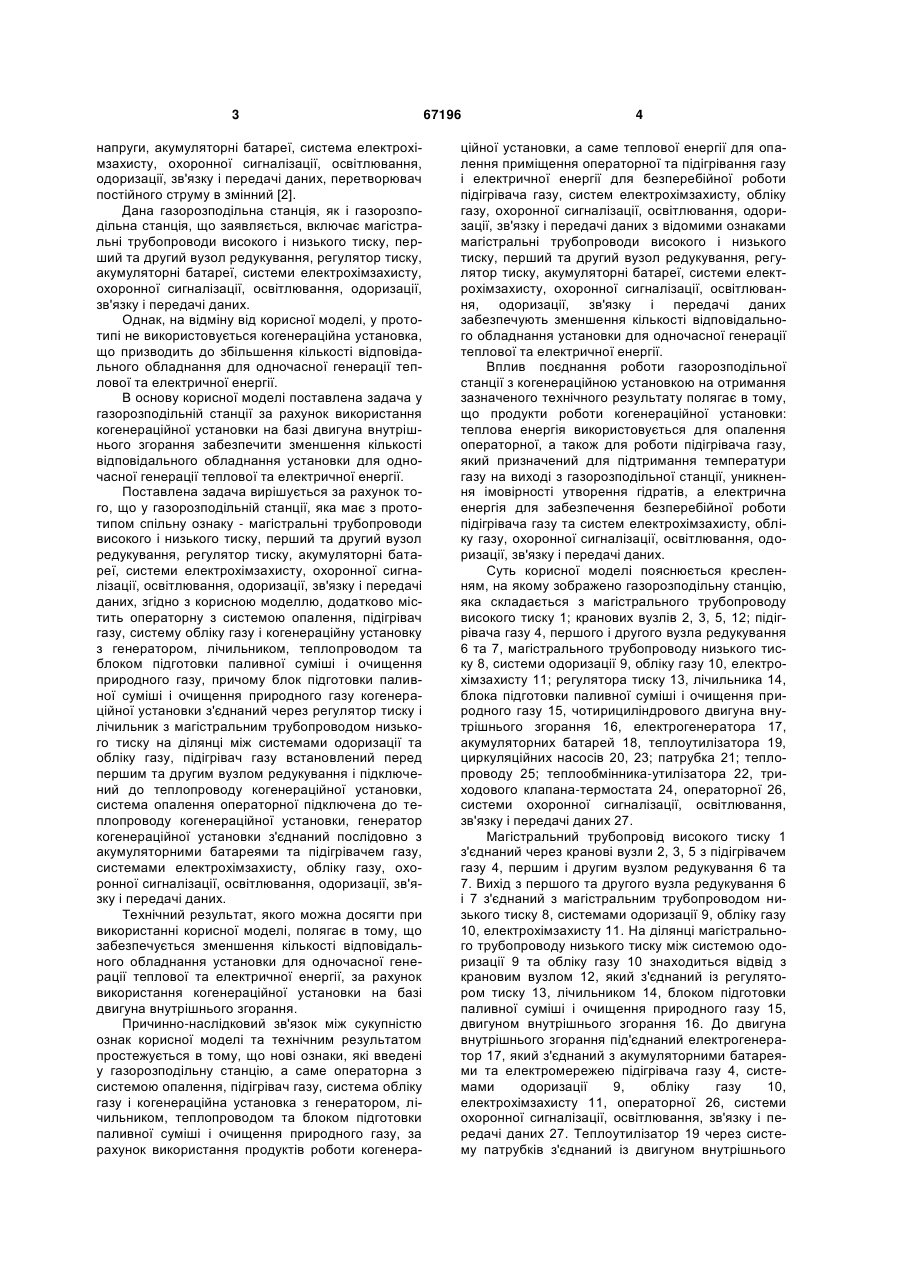

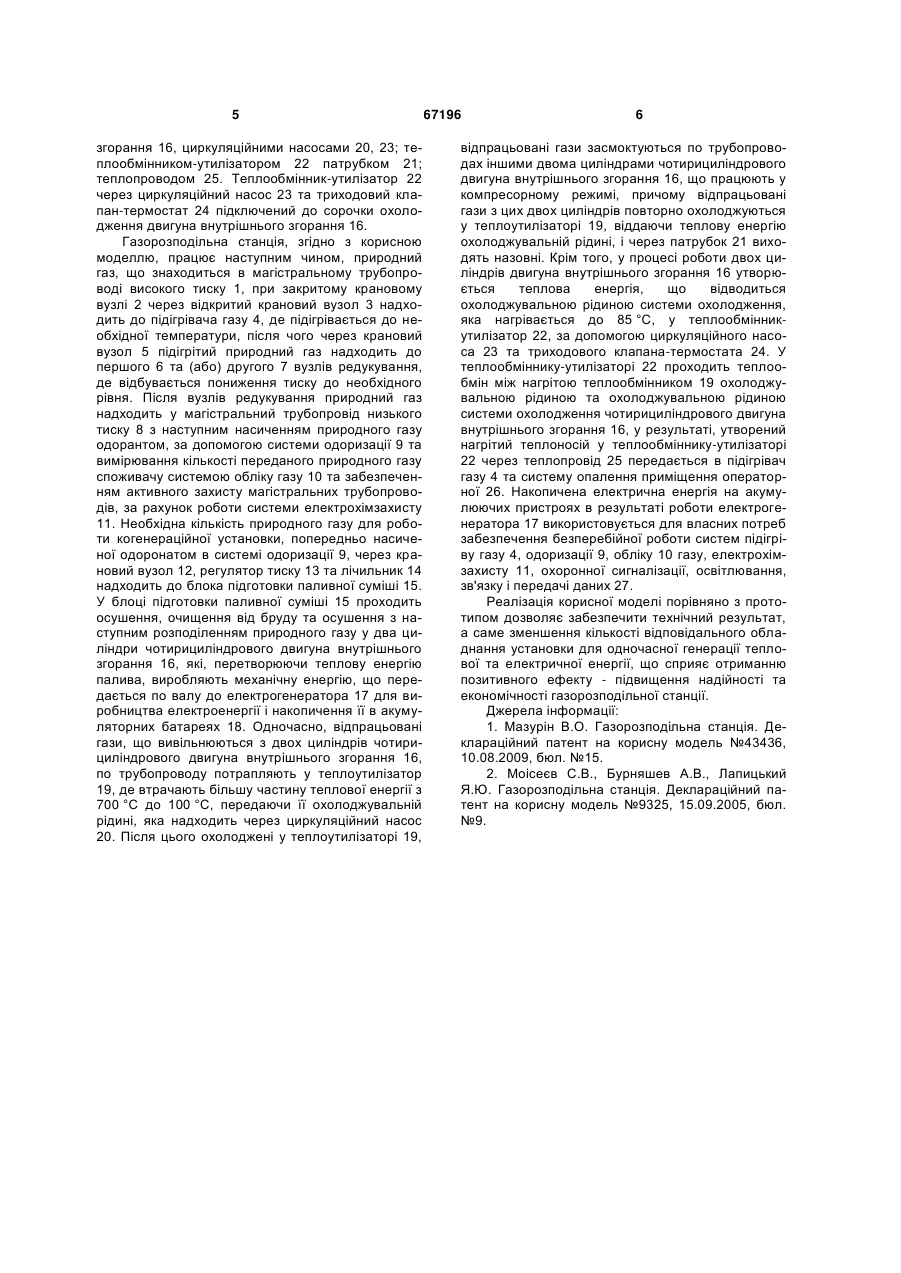

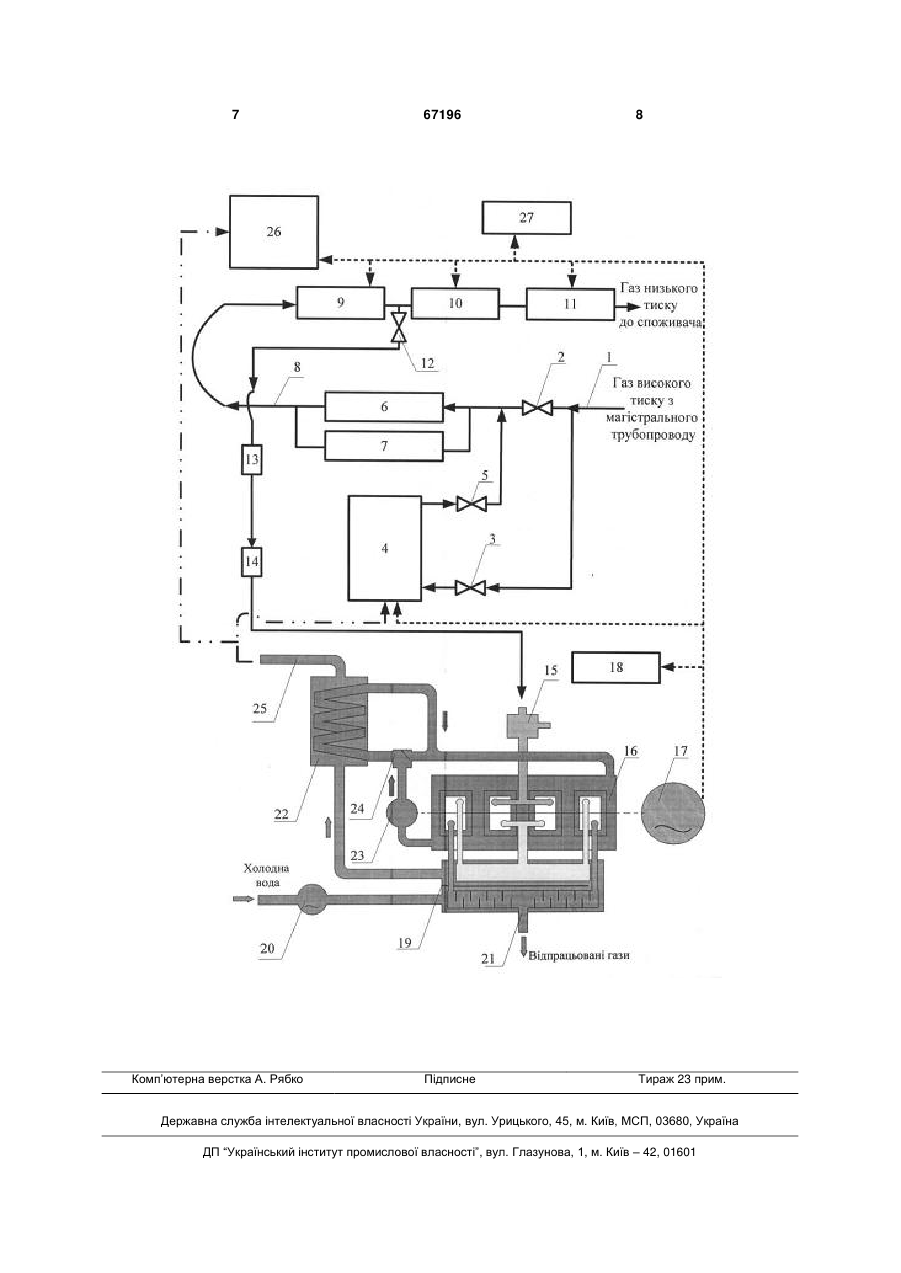

1. Газорозподільна станція, що містить магістральні трубопроводи високого і низького тиску, перший та другий вузол редукування, регулятор тиску, акумуляторні батареї, системи електрохімзахисту, охоронної сигналізації, освітлювання, одоризації, зв'язку і передачі даних, яка відрізняється тим, що додатково містить операторну з системою опалення, підігрівач газу, систему обліку газу і когенераційну установку з генератором, лі U 1 3 напруги, акумуляторні батареї, система електрохімзахисту, охоронної сигналізації, освітлювання, одоризації, зв'язку і передачі даних, перетворювач постійного струму в змінний [2]. Дана газорозподільна станція, як і газорозподільна станція, що заявляється, включає магістральні трубопроводи високого і низького тиску, перший та другий вузол редукування, регулятор тиску, акумуляторні батареї, системи електрохімзахисту, охоронної сигналізації, освітлювання, одоризації, зв'язку і передачі даних. Однак, на відміну від корисної моделі, у прототипі не використовується когенераційна установка, що призводить до збільшення кількості відповідального обладнання для одночасної генерації теплової та електричної енергії. В основу корисної моделі поставлена задача у газорозподільній станції за рахунок використання когенераційної установки на базі двигуна внутрішнього згорання забезпечити зменшення кількості відповідального обладнання установки для одночасної генерації теплової та електричної енергії. Поставлена задача вирішується за рахунок того, що у газорозподільній станції, яка має з прототипом спільну ознаку - магістральні трубопроводи високого і низького тиску, перший та другий вузол редукування, регулятор тиску, акумуляторні батареї, системи електрохімзахисту, охоронної сигналізації, освітлювання, одоризації, зв'язку і передачі даних, згідно з корисною моделлю, додатково містить операторну з системою опалення, підігрівач газу, систему обліку газу і когенераційну установку з генератором, лічильником, теплопроводом та блоком підготовки паливної суміші і очищення природного газу, причому блок підготовки паливної суміші і очищення природного газу когенераційної установки з'єднаний через регулятор тиску і лічильник з магістральним трубопроводом низького тиску на ділянці між системами одоризації та обліку газу, підігрівач газу встановлений перед першим та другим вузлом редукування і підключений до теплопроводу когенераційної установки, система опалення операторної підключена до теплопроводу когенераційної установки, генератор когенераційної установки з'єднаний послідовно з акумуляторними батареями та підігрівачем газу, системами електрохімзахисту, обліку газу, охоронної сигналізації, освітлювання, одоризації, зв'язку і передачі даних. Технічний результат, якого можна досягти при використанні корисної моделі, полягає в тому, що забезпечується зменшення кількості відповідального обладнання установки для одночасної генерації теплової та електричної енергії, за рахунок використання когенераційної установки на базі двигуна внутрішнього згорання. Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі та технічним результатом простежується в тому, що нові ознаки, які введені у газорозподільну станцію, а саме операторна з системою опалення, підігрівач газу, система обліку газу і когенераційна установка з генератором, лічильником, теплопроводом та блоком підготовки паливної суміші і очищення природного газу, за рахунок використання продуктів роботи когенера 67196 4 ційної установки, а саме теплової енергії для опалення приміщення операторної та підігрівання газу і електричної енергії для безперебійної роботи підігрівача газу, систем електрохімзахисту, обліку газу, охоронної сигналізації, освітлювання, одоризації, зв'язку і передачі даних з відомими ознаками магістральні трубопроводи високого і низького тиску, перший та другий вузол редукування, регулятор тиску, акумуляторні батареї, системи електрохімзахисту, охоронної сигналізації, освітлювання, одоризації, зв'язку і передачі даних забезпечують зменшення кількості відповідального обладнання установки для одночасної генерації теплової та електричної енергії. Вплив поєднання роботи газорозподільної станції з когенераційною установкою на отримання зазначеного технічного результату полягає в тому, що продукти роботи когенераційної установки: теплова енергія використовується для опалення операторної, а також для роботи підігрівача газу, який призначений для підтримання температури газу на виході з газорозподільної станції, уникнення імовірності утворення гідратів, а електрична енергія для забезпечення безперебійної роботи підігрівача газу та систем електрохімзахисту, обліку газу, охоронної сигналізації, освітлювання, одоризації, зв'язку і передачі даних. Суть корисної моделі пояснюється кресленням, на якому зображено газорозподільну станцію, яка складається з магістрального трубопроводу високого тиску 1; кранових вузлів 2, 3, 5, 12; підігрівача газу 4, першого і другого вузла редукування 6 та 7, магістрального трубопроводу низького тиску 8, системи одоризації 9, обліку газу 10, електрохімзахисту 11; регулятора тиску 13, лічильника 14, блока підготовки паливної суміші і очищення природного газу 15, чотирициліндрового двигуна внутрішнього згорання 16, електрогенератора 17, акумуляторних батарей 18, теплоутилізатора 19, циркуляційних насосів 20, 23; патрубка 21; теплопроводу 25; теплообмінника-утилізатора 22, триходового клапана-термостата 24, операторної 26, системи охоронної сигналізації, освітлювання, зв'язку і передачі даних 27. Магістральний трубопровід високого тиску 1 з'єднаний через кранові вузли 2, 3, 5 з підігрівачем газу 4, першим і другим вузлом редукування 6 та 7. Вихід з першого та другого вузла редукування 6 і 7 з'єднаний з магістральним трубопроводом низького тиску 8, системами одоризації 9, обліку газу 10, електрохімзахисту 11. На ділянці магістрального трубопроводу низького тиску між системою одоризації 9 та обліку газу 10 знаходиться відвід з крановим вузлом 12, який з'єднаний із регулятором тиску 13, лічильником 14, блоком підготовки паливної суміші і очищення природного газу 15, двигуном внутрішнього згорання 16. До двигуна внутрішнього згорання під'єднаний електрогенератор 17, який з'єднаний з акумуляторними батареями та електромережею підігрівача газу 4, системами одоризації 9, обліку газу 10, електрохімзахисту 11, операторної 26, системи охоронної сигналізації, освітлювання, зв'язку і передачі даних 27. Теплоутилізатор 19 через систему патрубків з'єднаний із двигуном внутрішнього 5 згорання 16, циркуляційними насосами 20, 23; теплообмінником-утилізатором 22 патрубком 21; теплопроводом 25. Теплообмінник-утилізатор 22 через циркуляційний насос 23 та триходовий клапан-термостат 24 підключений до сорочки охолодження двигуна внутрішнього згорання 16. Газорозподільна станція, згідно з корисною моделлю, працює наступним чином, природний газ, що знаходиться в магістральному трубопроводі високого тиску 1, при закритому крановому вузлі 2 через відкритий крановий вузол 3 надходить до підігрівача газу 4, де підігрівається до необхідної температури, після чого через крановий вузол 5 підігрітий природний газ надходить до першого 6 та (або) другого 7 вузлів редукування, де відбувається пониження тиску до необхідного рівня. Після вузлів редукування природний газ надходить у магістральний трубопровід низького тиску 8 з наступним насиченням природного газу одорантом, за допомогою системи одоризації 9 та вимірювання кількості переданого природного газу споживачу системою обліку газу 10 та забезпеченням активного захисту магістральних трубопроводів, за рахунок роботи системи електрохімзахисту 11. Необхідна кількість природного газу для роботи когенераційної установки, попередньо насиченої одоронатом в системі одоризації 9, через крановий вузол 12, регулятор тиску 13 та лічильник 14 надходить до блока підготовки паливної суміші 15. У блоці підготовки паливної суміші 15 проходить осушення, очищення від бруду та осушення з наступним розподіленням природного газу у два циліндри чотирициліндрового двигуна внутрішнього згорання 16, які, перетворюючи теплову енергію палива, виробляють механічну енергію, що передається по валу до електрогенератора 17 для виробництва електроенергії і накопичення її в акумуляторних батареях 18. Одночасно, відпрацьовані гази, що вивільнюються з двох циліндрів чотирициліндрового двигуна внутрішнього згорання 16, по трубопроводу потрапляють у теплоутилізатор 19, де втрачають більшу частину теплової енергії з 700 °C до 100 °C, передаючи її охолоджувальній рідині, яка надходить через циркуляційний насос 20. Після цього охолоджені у теплоутилізаторі 19, 67196 6 відпрацьовані гази засмоктуються по трубопроводах іншими двома циліндрами чотирициліндрового двигуна внутрішнього згорання 16, що працюють у компресорному режимі, причому відпрацьовані гази з цих двох циліндрів повторно охолоджуються у теплоутилізаторі 19, віддаючи теплову енергію охолоджувальній рідині, і через патрубок 21 виходять назовні. Крім того, у процесі роботи двох циліндрів двигуна внутрішнього згорання 16 утворюється теплова енергія, що відводиться охолоджувальною рідиною системи охолодження, яка нагрівається до 85 °C, у теплообмінникутилізатор 22, за допомогою циркуляційного насоса 23 та триходового клапана-термостата 24. У теплообміннику-утилізаторі 22 проходить теплообмін між нагрітою теплообмінником 19 охолоджувальною рідиною та охолоджувальною рідиною системи охолодження чотирициліндрового двигуна внутрішнього згорання 16, у результаті, утворений нагрітий теплоносій у теплообміннику-утилізаторі 22 через теплопровід 25 передається в підігрівач газу 4 та систему опалення приміщення операторної 26. Накопичена електрична енергія на акумулюючих пристроях в результаті роботи електрогенератора 17 використовується для власних потреб забезпечення безперебійної роботи систем підігріву газу 4, одоризації 9, обліку 10 газу, електрохімзахисту 11, охоронної сигналізації, освітлювання, зв'язку і передачі даних 27. Реалізація корисної моделі порівняно з прототипом дозволяє забезпечити технічний результат, а саме зменшення кількості відповідального обладнання установки для одночасної генерації теплової та електричної енергії, що сприяє отриманню позитивного ефекту - підвищення надійності та економічності газорозподільної станції. Джерела інформації: 1. Мазурін В.О. Газорозподільна станція. Деклараційний патент на корисну модель №43436, 10.08.2009, бюл. №15. 2. Моісеєв С.В., Бурняшев А.В., Лапицький Я.Ю. Газорозподільна станція. Деклараційний патент на корисну модель №9325, 15.09.2005, бюл. №9. 7 Комп’ютерна верстка А. Рябко 67196 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
