Блок друку друкарської машини

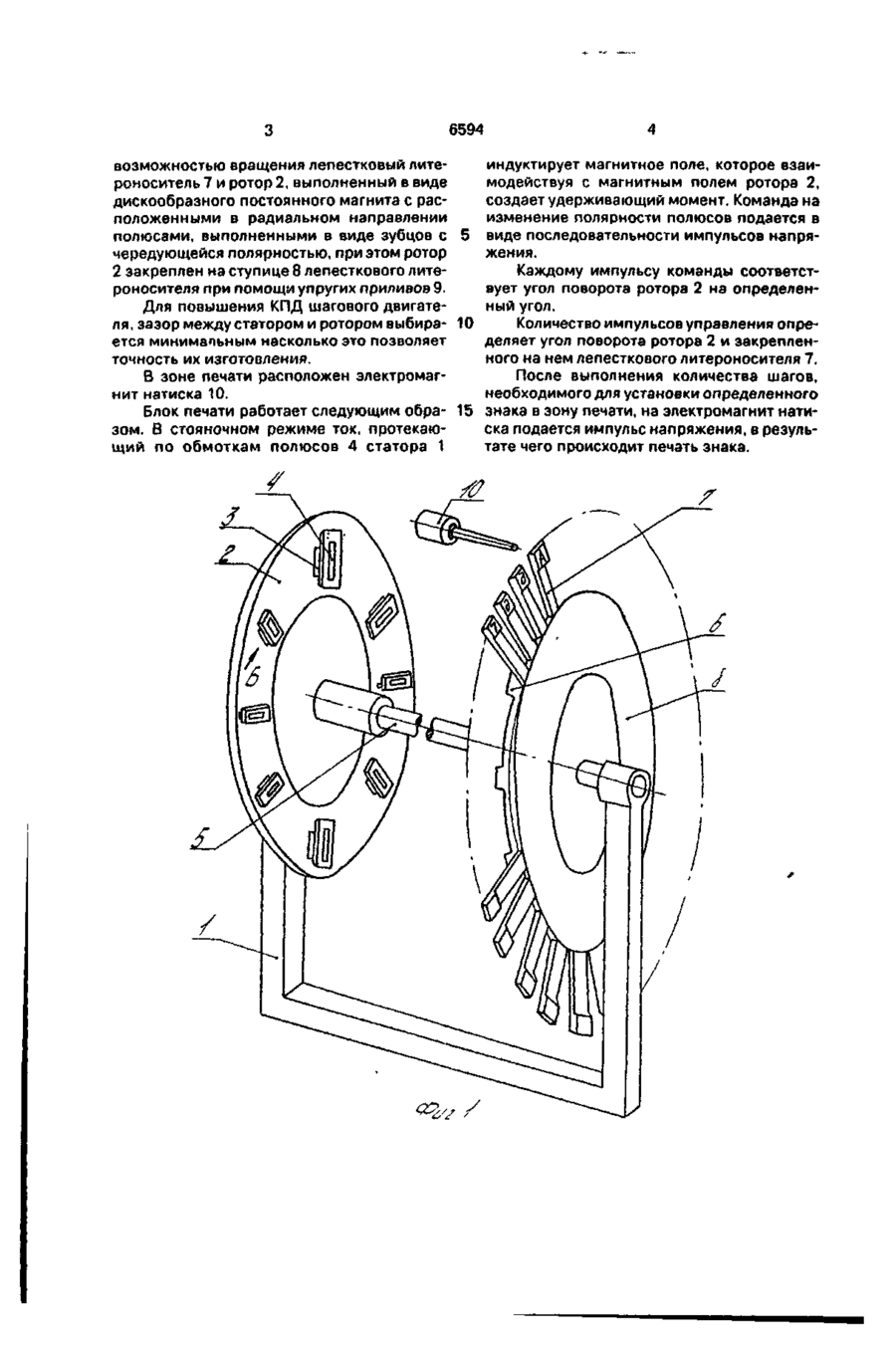

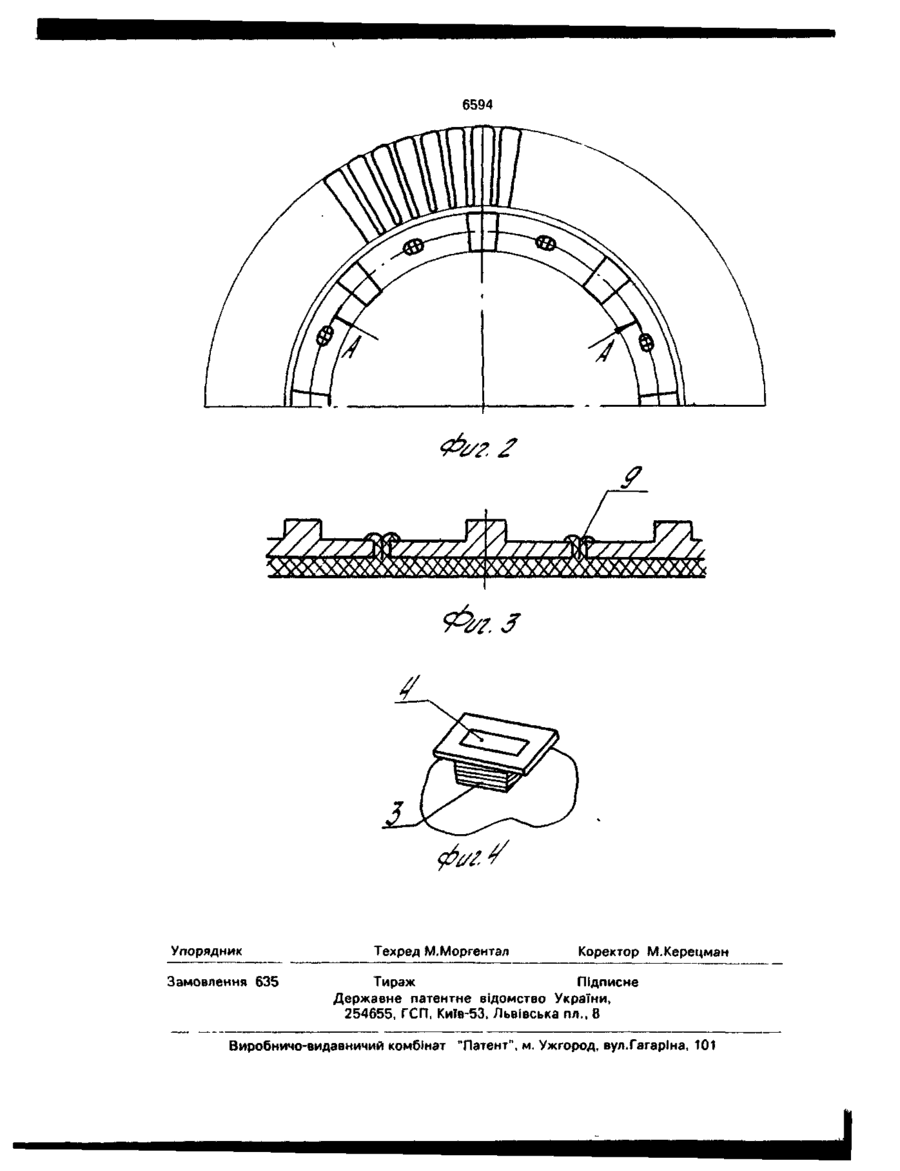

Блок печати пишущей машины, содержащий шаговый двигатель, имеющий статор и ротор, лепестковый литероноситель и электромагнит натиска, о т л и ч а ю щ и й с я тем, что статор шагового двигателя выполнен в виде диска из ферромагнитного материала с обмотками, размещенными на стержнях, расположенных на с г ащенной к лепестковому литероносителю стороне диска, а ротор выполнен в виде дискообразного постоянного магнита с расположенными в радиальном направлении полюсами и закреплен на ступице литероносителя. Изобретение относится к оргтехнике и может быть использовано в печатающих устройствах с лепестковым литероносителем. Известен блок печати электронной пишущей машины [1], содержащий шаговый двигатель, фланец, кронштейн, лепестковый литероноситель и электромагнит натиска. Недостатком этого блока печати являются большие габариты за счет наличия вспомогательных деталей, необходимых для соединения вала шагового двигателя с литероносителем, что усложняет конструкцию и значительно повышает ее вес. В основу настоящего изобретения поставлена задача создания бока печати пишущей машины, в котором благодаря изменению формы литероносителя обеспечивается упрощение конструкции и снижение веса блока печати. Задача решается тем, что в блоке пишущей машины, содержащем шаговый двигатель, имеющий статор и ротор, лепестковый литероноситель и электромагнит натиска, согласно изобретению, статор шагового двигателя выполнен в виде диска из ферромагнитного материала с обмотками, размещенными на стержнях, расположенных на обращенной к лепестковому литероносителю стороне диска, а ротор выполнен в виде дискообразного постоянного магнита с расположенными в радиальном направлении полюсами и закреплен на ступице литероносителя. Сущность изобретения поясняется чертежами, где на фиг. 1 ~ изображен блок печати пишущей машины; на фиг. 2 изображено крепление ротора к литероносителю; на фиг. 3 - сечение А-А на фиг. 2; на фиг. 4 - вид по стрелке Б на фиг. 1. Блок печати содержит шаговый двигатель, имеющий статор 1 и ротор 2, кронштейн 3 на котором закреплен статор 1, выполненный в виде диска из ферромагнитного материала с обмотками полюсов 4, размещенными на стержнях 5 и расположенных на обращенной к лепестковому литероносителю стороне диска. На валу 6, закрепленному на кронштейне 3, расположены с 6594 возможностью вращения лепестковый литероноситель 7 и ротор 2, выполненный в виде дискообразного постоянного магнита с расположенными в радиальном направлении полюсами, выполненными в виде зубцов с 5 чередующейся полярностью, при этом ротор 2 закреплен на ступице 8 лепесткового литероносителя при помощи упругих приливов 9. Для повышения КПД шагового двигателя, зазор между статором и ротором выбира- 10 ется минимапьным насколько это позволяет точность их изготовления. В зоне печати расположен электромагнит натиска 10. Блок печати работает следующим обра- 15 зом. В стояночном режиме ток, протекающий по обмоткам полюсов 4 статора 1 индуктирует магнитное поле, которое взаимодействуя с магнитным полем ротора 2, создает удерживающий момент. Команда на изменение полярности полюсов подается в виде последовательности импульсов напряжения. Каждому импульсу команды соответствует угол поворота ротора 2 на определенный угол. Количество импульсов управления определяет угол поворота ротора 2 и закрепленного на нем лепесткового литероносителя 7. После выполнения количества шагов, необходимого для установки определенного знака в зону печати, на электромагнит натиска подается импульс напряжения, в результате чего происходит печать знака. 6594 Упорядник Замовлення 635 Техред М.Моргентал Коректор М.Керецман Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.Гагаріна, 101
