Вузол з’єднання будівельних конструкцій

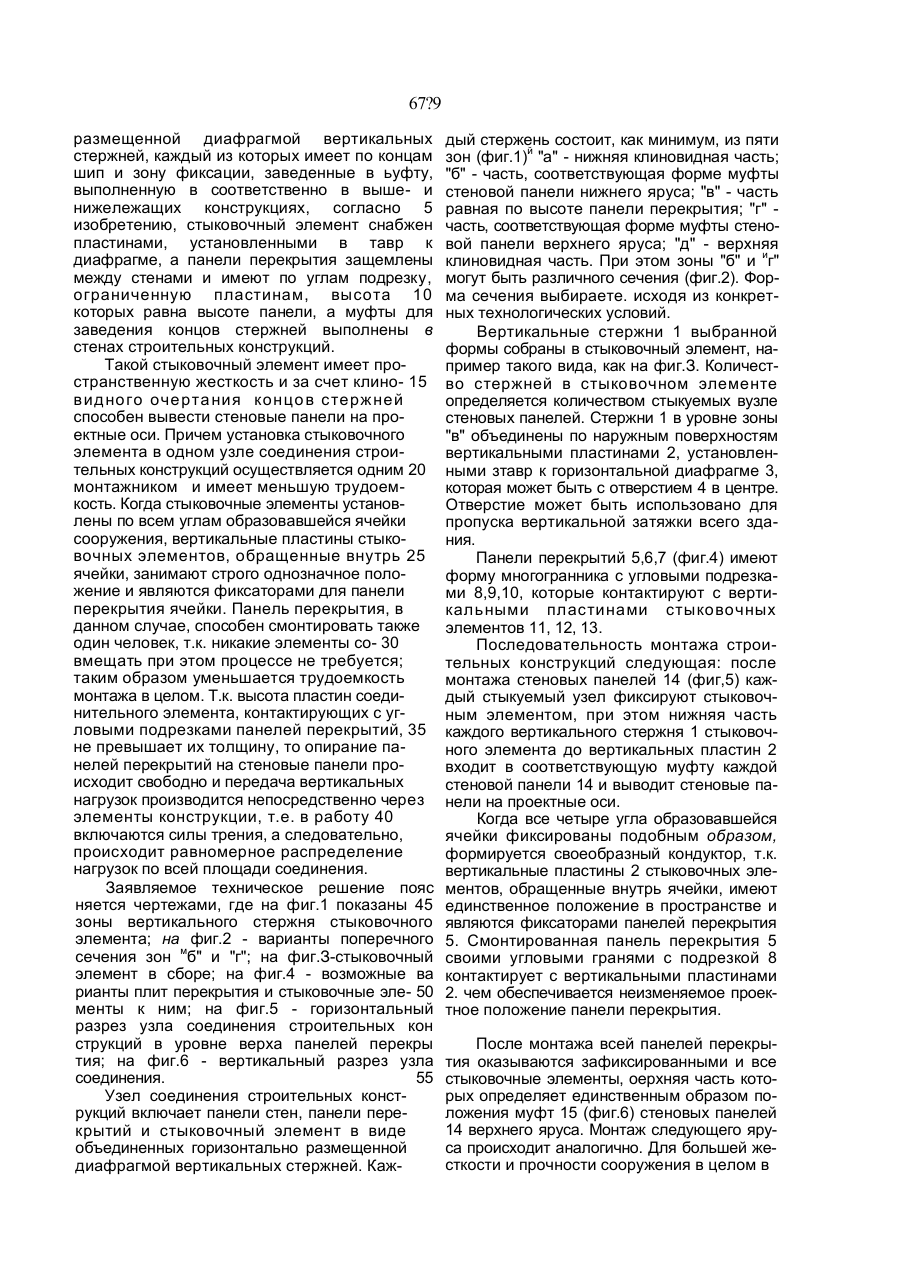

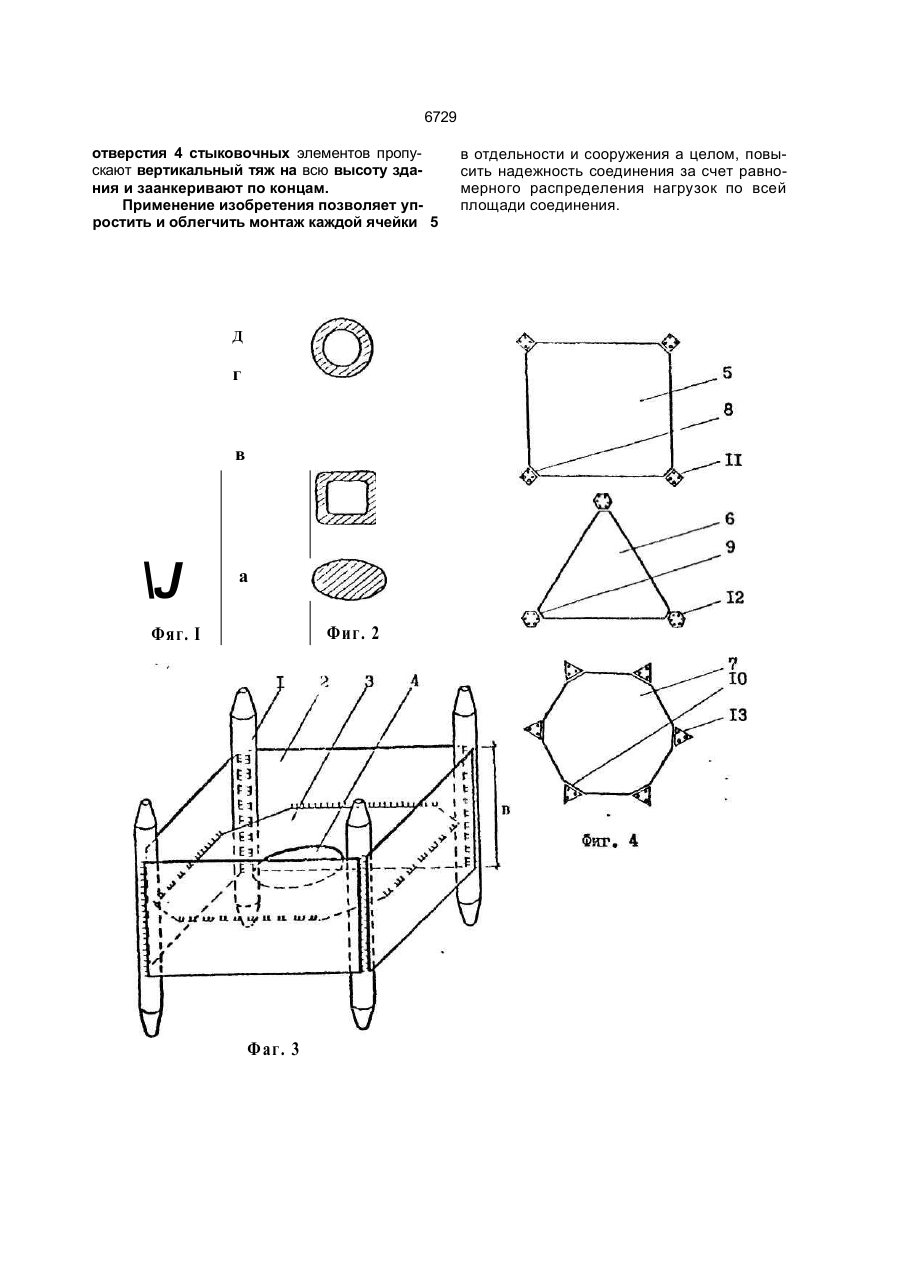

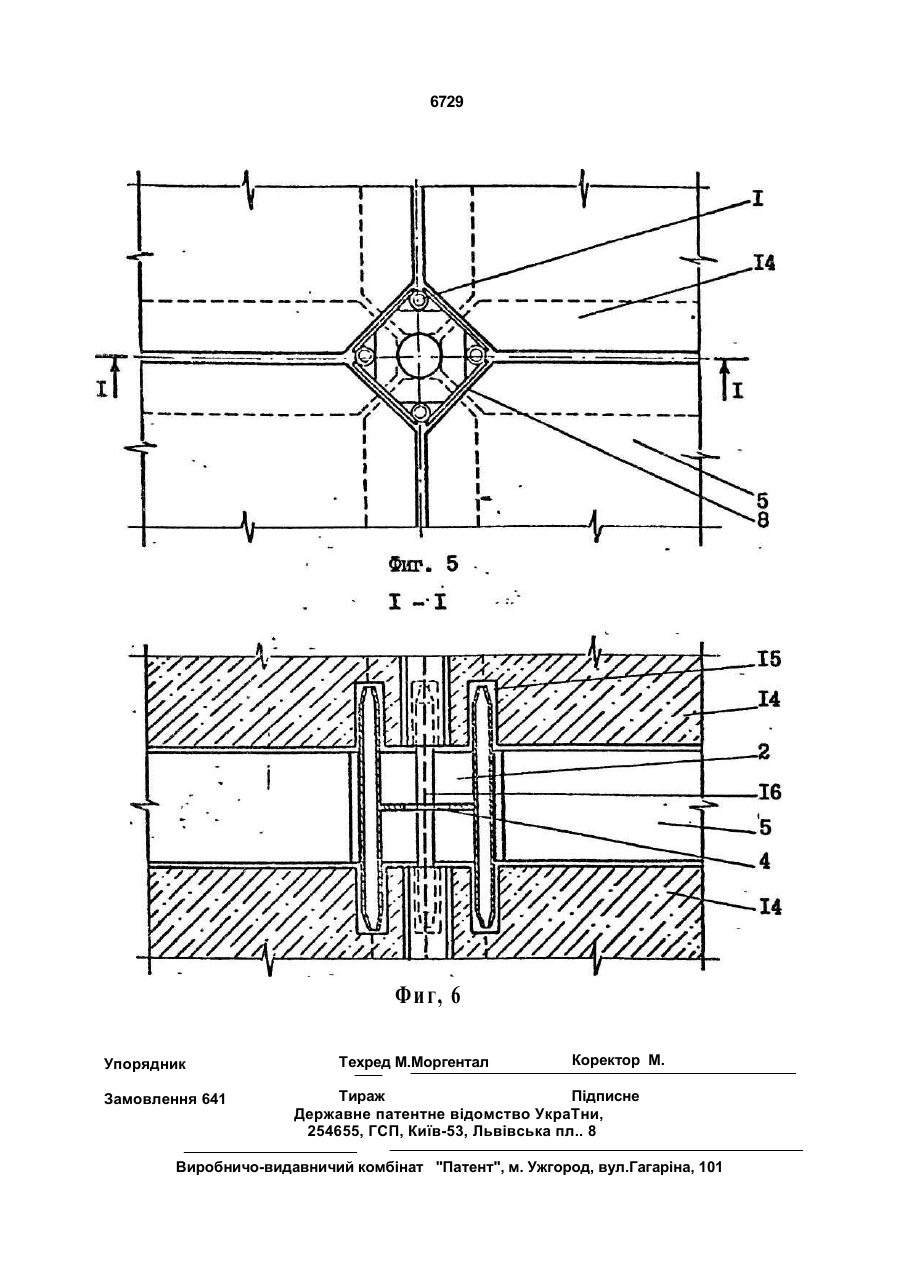

Узел соединения строительных конструкции, состоящих из стен и панелей перекрытия, включающий стыковочный элемент в виде объединенных горизонтально размещенной диафрагмой вертикальных стержней, каждый из которых имеет по концам шип и зону фиксации, заведенные в муфту, выполненную соответственно в выше- и нижележащих конструкциях, отчичающийс я тем, что стыковочный элемент снабжен пластинами, установленными втавр к диафрагме, при этом панели перекрытия защемлены между стенами и имеют по углам подрезку, ограниченную пластинами, высота которых равна высоте панели, а муфты для заведения концов стержней выполнены в стенах строительных конструкций Изобретение относится к области строительства и может быть использовано при возведении крупнопанельных сооружений. Наиболее близким к объекту изобретения является сборноразборное сооружение, включающее стены и панели перекрытий с муфтами, вертикальные несущие элементы с муфтами и съемные клиновидные шипы. монтажников в монтаже панелей перекрытия в тот момент, когда совмещают шипы и муфты. В основу изобретения поставлена задача усовершенствования узла соединения строительных конструкций путем изменения конструкции стыковочного элемента так, чтобы обеспечить повышение надежности соединения и упрощение монтажа конструкций. Поставленная задача решается тем, что в узле соединения строительных конструкций, состоящих из панелей стен и панелей перекрытия, включающем стыковочный элемент в виде объединенных горизонтально Недостатками данного технического решения являются трудоемкость совмещения установленных шипов и муфт, жестко вмонтированных в панели перекрытий, недостаточная техника безопасности на стройплощадке, т.к. необходимо участие 3-4 67?9 размещенной диафрагмой вертикальных стержней, каждый из которых имеет по концам шип и зону фиксации, заведенные в ьуфту, выполненную в соответственно в выше- и нижележащих конструкциях, согласно 5 изобретению, стыковочный элемент снабжен пластинами, установленными в тавр к диафрагме, а панели перекрытия защемлены между стенами и имеют по углам подрезку, ограниченную пластинам, высота 10 которых равна высоте панели, а муфты для заведения концов стержней выполнены в стенах строительных конструкций. Такой стыковочный элемент имеет пространственную жесткость и за счет клино- 15 видного очертания концов стержней способен вывести стеновые панели на проектные оси. Причем установка стыковочного элемента в одном узле соединения строительных конструкций осуществляется одним 20 монтажником и имеет меньшую трудоемкость. Когда стыковочные элементы установлены по всем углам образовавшейся ячейки сооружения, вертикальные пластины стыковочных элементов, обращенные внутрь 25 ячейки, занимают строго однозначное положение и являются фиксаторами для панели перекрытия ячейки. Панель перекрытия, в данном случае, способен смонтировать также один человек, т.к. никакие элементы со- 30 вмещать при этом процессе не требуется; таким образом уменьшается трудоемкость монтажа в целом. Т.к. высота пластин соединительного элемента, контактирующих с угловыми подрезками панелей перекрытий, 35 не превышает их толщину, то опирание панелей перекрытий на стеновые панели происходит свободно и передача вертикальных нагрузок производится непосредственно через элементы конструкции, т.е. в работу 40 включаются силы трения, а следовательно, происходит равномерное распределение нагрузок по всей площади соединения. Заявляемое техническое решение пояс няется чертежами, где на фиг.1 показаны 45 зоны вертикального стержня стыковочного элемента; на фиг.2 - варианты поперечного сечения зон мб" и "г"; на фиг.З-стыковочный элемент в сборе; на фиг.4 - возможные ва рианты плит перекрытия и стыковочные эле- 50 менты к ним; на фиг.5 - горизонтальный разрез узла соединения строительных кон струкций в уровне верха панелей перекры тия; на фиг.6 - вертикальный разрез узла соединения. 55 Узел соединения строительных конструкций включает панели стен, панели перекрытий и стыковочный элемент в виде объединенных горизонтально размещенной диафрагмой вертикальных стержней. Каж дый стержень состоит, как минимум, из пяти зон (фиг.1)й "а" - нижняя клиновидная часть; "б" - часть, соответствующая форме муфты стеновой панели нижнего яруса; "в" - часть равная по высоте панели перекрытия; "г" часть, соответствующая форме муфты стеновой панели верхнего яруса; "д" - верхняя клиновидная часть. При этом зоны "б" и иг" могут быть различного сечения (фиг.2). Форма сечениявыбираете. исходя из конкретных технологических условий. Вертикальные стержни 1 выбранной формы собраны в стыковочный элемент, например такого вида, как на фиг.З. Количество стержней в стыковочном элементе определяется количеством стыкуемых вузле стеновых панелей. Стержни 1 в уровне зоны "в" объединены по наружным поверхностям вертикальными пластинами 2, установленными зтавр к горизонтальной диафрагме 3, которая может быть с отверстием 4 в центре. Отверстие может быть использовано для пропуска вертикальной затяжки всего здания. Панели перекрытий 5,6,7 (фиг.4) имеют форму многогранника с угловыми подрезками 8,9,10, которые контактируют с вертикальными пластинами стыковочных элементов 11, 12, 13. Последовательность монтажа строительных конструкций следующая: после монтажа стеновых панелей 14 (фиг,5) каждый стыкуемый узел фиксируют стыковочным элементом, при этом нижняя часть каждого вертикального стержня 1 стыковочного элемента до вертикальных пластин 2 входит в соответствующую муфту каждой стеновой панели 14 и выводит стеновые панели на проектные оси. Когда все четыре угла образовавшейся ячейки фиксированы подобным образом, формируется своеобразный кондуктор, т.к. вертикальные пластины 2 стыковочных элементов, обращенные внутрь ячейки, имеют единственное положение в пространстве и являются фиксаторами панелей перекрытия 5. Смонтированная панель перекрытия 5 своими угловыми гранями с подрезкой 8 контактирует с вертикальными пластинами 2. чем обеспечивается неизменяемое проектное положение панели перекрытия. После монтажа всей панелей перекрытия оказываются зафиксированными и все стыковочные элементы, оерхняя часть которых определяет единственным образом положения муфт 15 (фиг.6) стеновых панелей 14 верхнего яруса. Монтаж следующего яруса происходит аналогично. Для большей жесткости и прочности сооружения в целом в 6729 отверстия 4 стыковочных элементов пропускают вертикальный тяж на всю высоту здания и заанкеривают по концам. Применение изобретения позволяет упростить и облегчить монтаж каждой ячейки 5 Д г в \J а Фиг. 2 Фяг. I Фаг. 3 в отдельности и сооружения а целом, повысить надежность соединения за счет равномерного распределения нагрузок по всей площади соединения. 6729 Фиг, 6 Упорядник Замовлення 641 Коректор М. Куль Тираж Підписне Державне патентне відомство УкраТни, 254655, ГСП, Київ-53, Львівська пл.. 8 Техред М.Моргентал Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.Гагаріна, 101
