Магнітний сепаратор

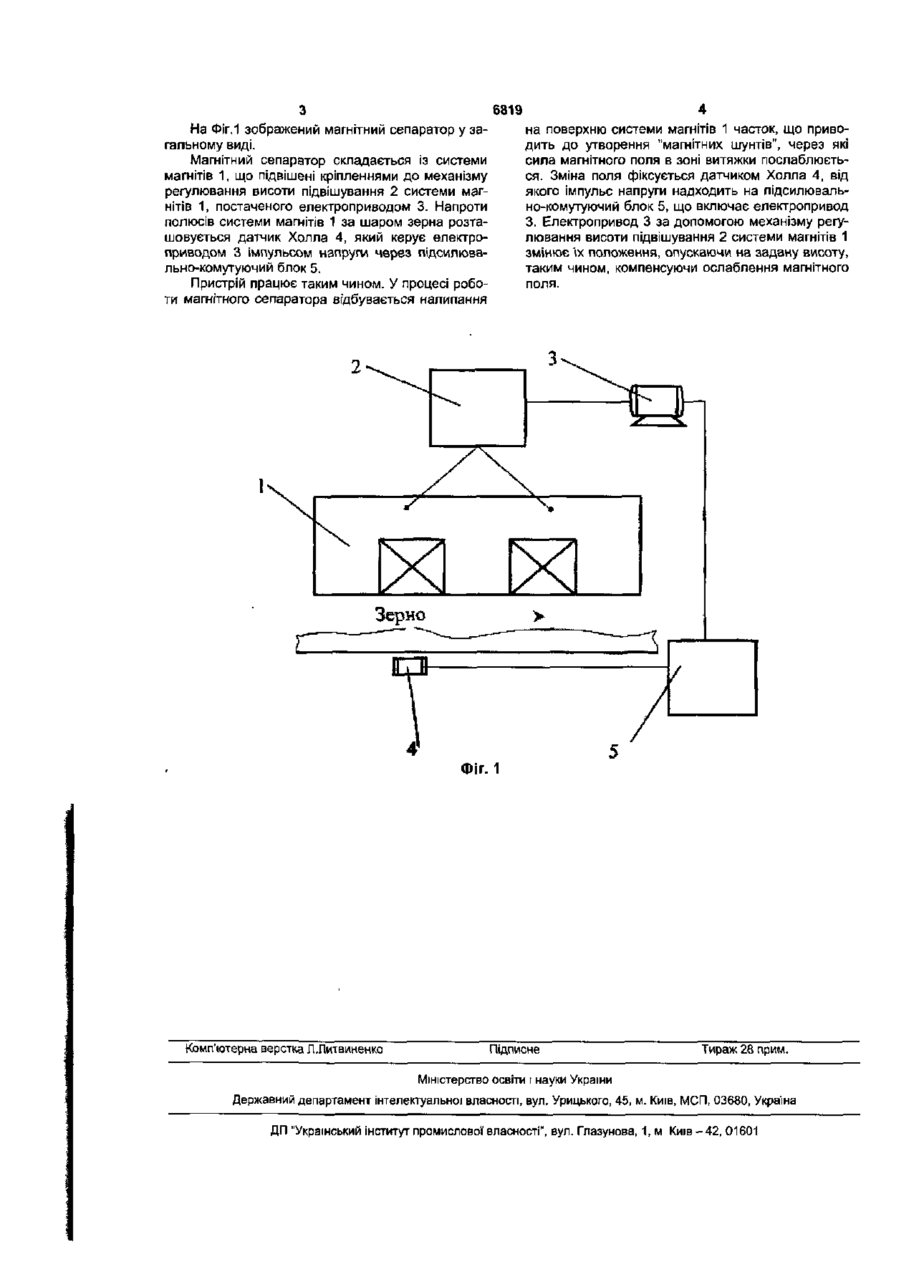

1 Магнітний сепаратор, що складається з системи магнітів з полюсами, пристрою транспортування зерна і вібратора, який відрізняється тим, що в ньому додатково встановлено первинний перетворювач індукції' магнітного поля, підсилюва льно-комутуючий блок і механізм регулювання висоти підвішування системи магнітів. 2. Магнітний сепаратор за п.1, який відрізняється тим, що як первинний перетворювач використовується датчик Холла, встановлений напроти полюсів системи магнітів за шаром зерна на початку зони витяжки. 3. Магнітний сепаратор за п.1, який відрізняється тим, що керування механізмом регулювання висоти підвішування системи магнітів відносно шару зерна здійснюється імпульсом напруги від датчика Холла, через підсилювально-комутуючий блок. Корисна модель відноситься до галузі сільського господарства і призначена для очищення зерна та його сумішей від магнітних тіл, Відомий пристрій містить систему електромагнітів з полюсами, пристрій для завантаження і транспортування зерна з магнітними тілами, прийомні бункери для продуктів поділу і вібратори, що забезпечують вібрацію сипкого матеріалу з різною частотою під і між полюсами електромагніта [А С СРСР №545383 МПК6 ВОЗС/08, 1977] Недоліком даного пристрою є те, що пристрій не дозволяє якісно вилучати магнітні тіла з зернового потоку і вимагає частого обслуговування. Найбільш близьким технічним рішенням, обраним в якості прототипу, є пристрій, який містить систему електромагнітів з полюсами полярності, яка чередується, пристрій транспортування зерна і вібратор. [Пат. 38894 Україна, МПК7 В03С1/08, 2001]. Однак цей пристрій незадовільно очищає зерно і його суміші від магнітних тіл через зменшення зони витяжки І налипання тіл та замикання основного магнітного потоку (утворення так званих "магнітних шунтів"). В основу корисної моделі поставлена задача створення магнітного сепаратора, в якому утворення "магнітних шунтів" реєструється датчиком Холла і за допомогою підсилювально-комутуючого блоку регулюється висота підвішування системи магнітів, що дозволяє зберегти постійною силу магнітного поля і якість витяжки магнітних тіл із зерна та його сумішей. Поставлена задача вирішується за рахунок того, що в магнітний сепаратор, що складається із системи магнітів з полюсами, пристрою транспортування зерна і вібратора, відповідно до корисної моделі додатково встановлений первинний перетворювач індукції магнітного поля, підсилювальнокомутуючий блок і механізм регулювання висоти підвішування системи магнітів. Поставлена задача вирішується також за рахунок того, що відповідно до корисної моделі, як первинний перетворювач використовується датчик Холла, встановлений напроти полюсів системи магнітів за шаром зерна на початку зони витяжки. Поставлена задача вирішується також за рахунок того, що відповідно до корисної' моделі, керування механізмом регулювання висоти підвішування системи магнітів стосовно шару зерна здійснюється імпульсом напруги від датчика Холла, через підсилювально-комутуючий блок Таким чином, використання магнітного сепаратора даної конструкції дозволить підвищити ступінь очищення зерна від магнітних тіл. Датчик Холла реагує на зміну значення індукції полюса системи магнітів у зоні витяжки та імпульсом напруги через підсилювально-комутуючий блок регулює висоту підвішування, що дозволить підвищити ефективність витяжки магнітних тіл і якість зерна, що очищається. оо (О 6819 На Фіг.1 зображений магнітний сепаратор у загальному виді. Магнітний сепаратор складається із системи магнітів 1, що підвішені кріпленнями до механізму регулювання висоти підвішування 2 системи магнітів 1, постаченого електроприводом 3. Напроти полюсів системи магнітів 1 за шаром зерна розташовується датчик Холла 4, який керує електроприводом 3 імпульсом напруги через підсилювально-комутуючий блок 5. Пристрій працює таким чином. У процесі роботи магнітного сепаратора відбувається налипання Комп'ютерна верстка П.Литвілненко на поверхню системи магнітів 1 часток, що приводить до утворення "магнітних шунтів", через які сила магнітного поля в зоні витяжки послаблюється. Зміна поля фіксується датчиком Холла 4, від якого імпульс напруги надходить на підсилювально-комутуючий блок 5, що включає електропривод 3. Електропривод 3 за допомогою механізму регулювання висоти підвішування 2 системи магнітів 1 змінює їх положення, опускаючи на задану висоту, таким чином, компенсуючи ослаблення магнітного поля. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ - 42, 01601
