Пристрій для виготовлення штапельного волокна із неорганічних розплавів

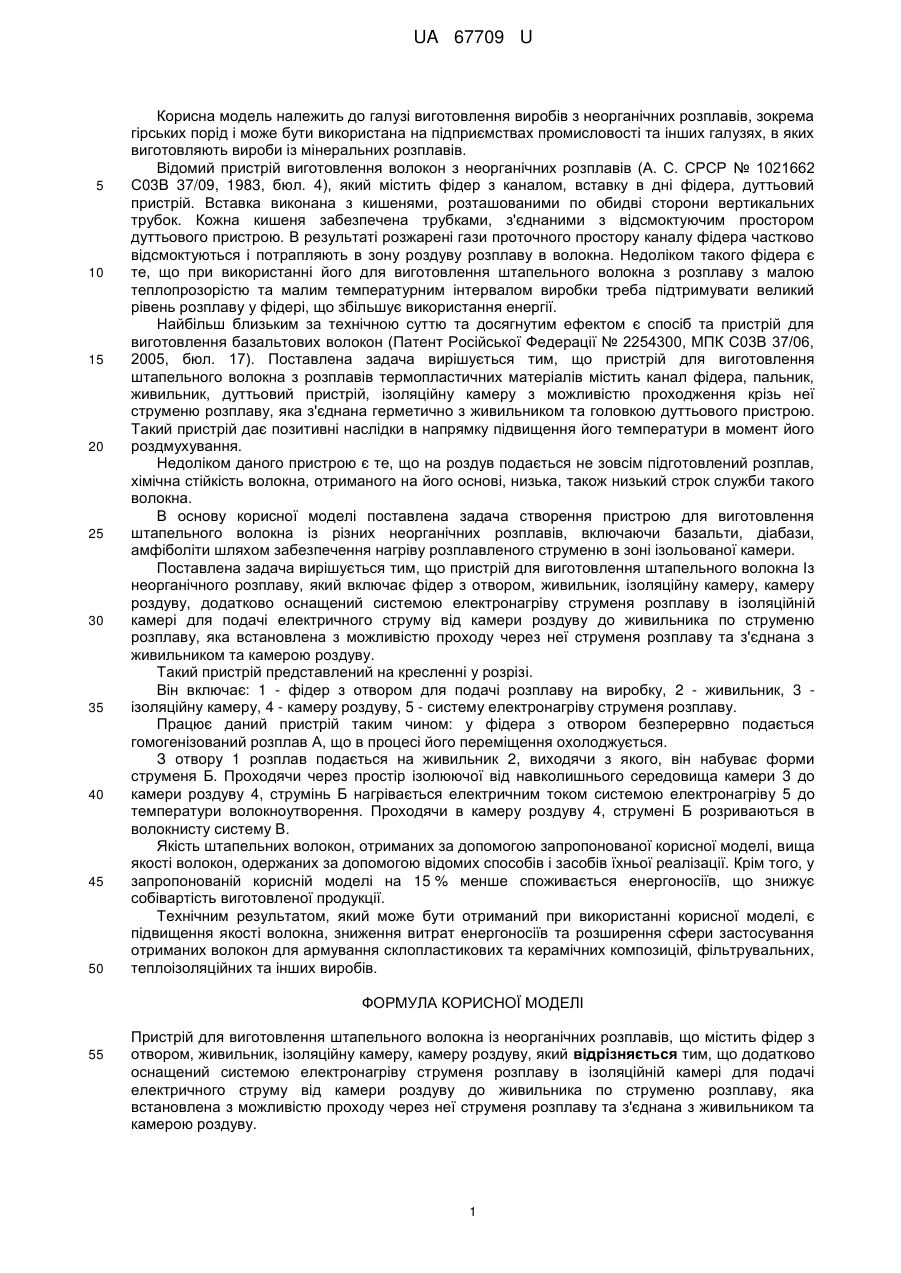

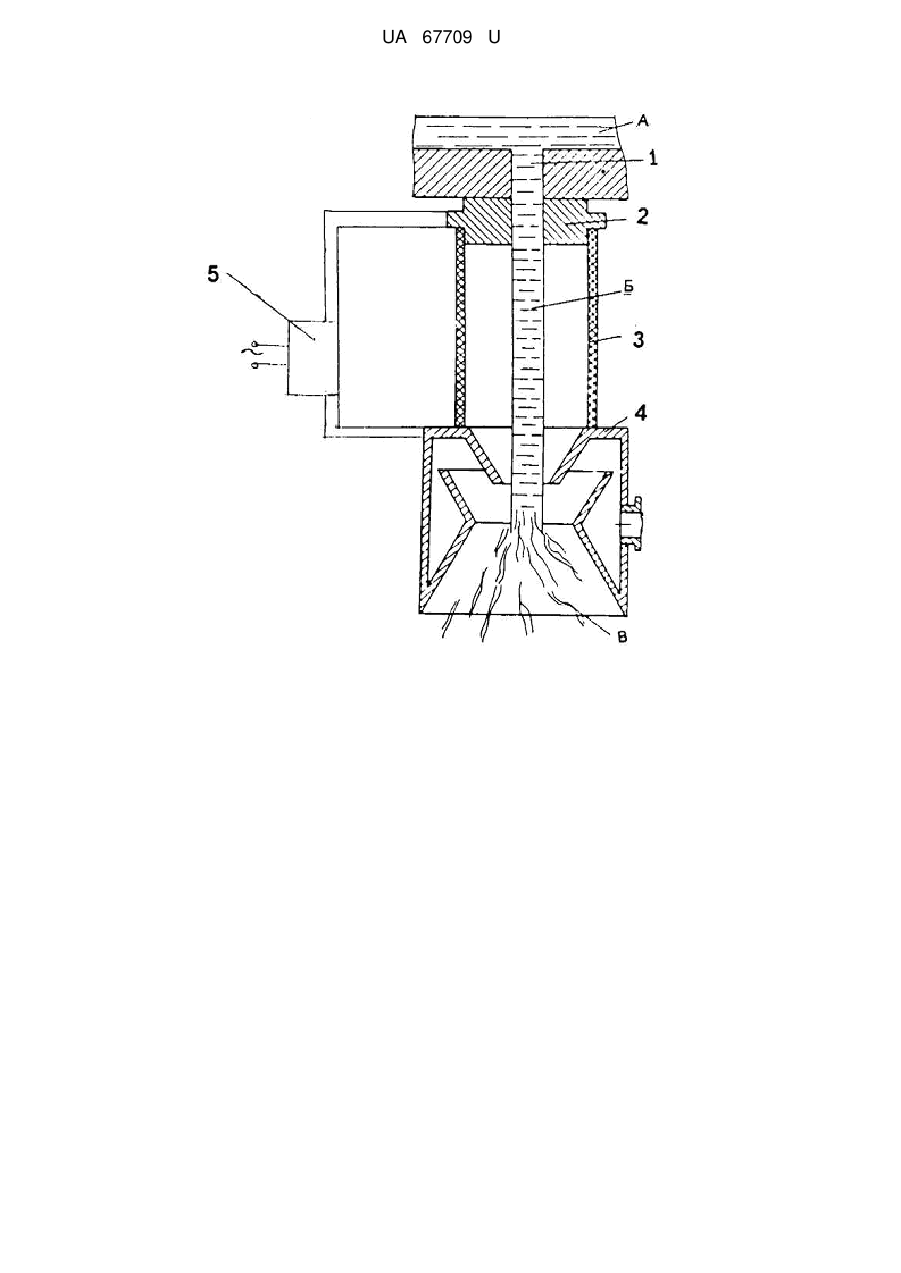

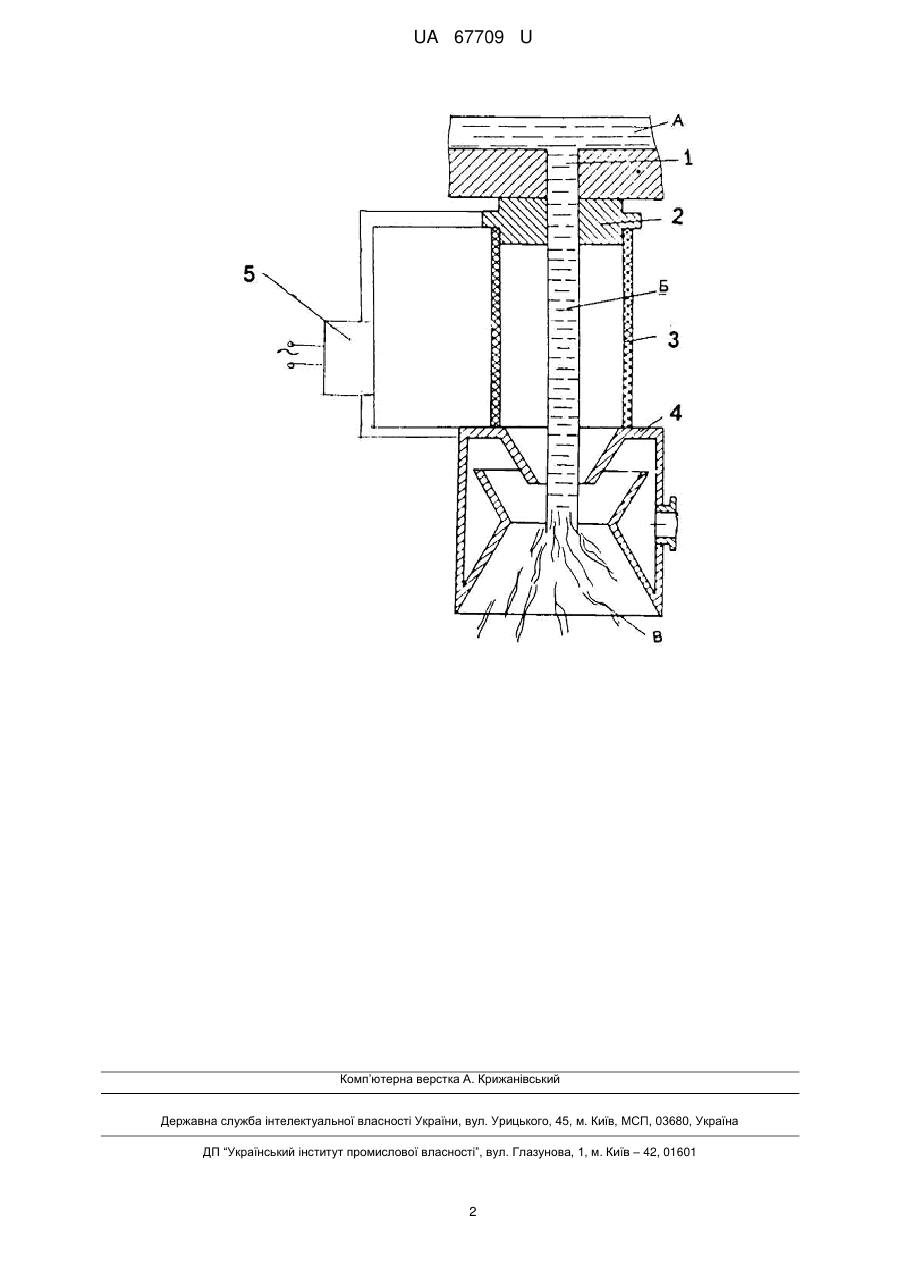

Реферат: Пристрій для виготовлення штапельного волокна із неорганічних розплавів містить фідер з отвором, живильник, ізоляційну камеру, камеру роздуву. Додатково оснащений системою електронагріву струменя розплаву в ізоляційній камері для подачі електричного струму від камери роздуву до живильника по струменю розплаву, яка встановлена з можливістю проходу через неї струменя розплаву та з'єднана з живильником та камерою роздуву. UA 67709 U (54) ПРИСТРІЙ ДЛЯ ВИГОТОВЛЕННЯ ШТАПЕЛЬНОГО ВОЛОКНА ІЗ НЕОРГАНІЧНИХ РОЗПЛАВІВ UA 67709 U UA 67709 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі виготовлення виробів з неорганічних розплавів, зокрема гірських порід і може бути використана на підприємствах промисловості та інших галузях, в яких виготовляють вироби із мінеральних розплавів. Відомий пристрій виготовлення волокон з неорганічних розплавів (А. С. СРСР № 1021662 С03В 37/09, 1983, бюл. 4), який містить фідер з каналом, вставку в дні фідера, дуттьовий пристрій. Вставка виконана з кишенями, розташованими по обидві сторони вертикальних трубок. Кожна кишеня забезпечена трубками, з'єднаними з відсмоктуючим простором дуттьового пристрою. В результаті розжарені гази проточного простору каналу фідера частково відсмоктуються і потрапляють в зону роздуву розплаву в волокна. Недоліком такого фідера є те, що при використанні його для виготовлення штапельного волокна з розплаву з малою теплопрозорістю та малим температурним інтервалом виробки треба підтримувати великий рівень розплаву у фідері, що збільшує використання енергії. Найбільш близьким за технічною суттю та досягнутим ефектом є спосіб та пристрій для виготовлення базальтових волокон (Патент Російської Федерації № 2254300, МПК С03В 37/06, 2005, бюл. 17). Поставлена задача вирішується тим, що пристрій для виготовлення штапельного волокна з розплавів термопластичних матеріалів містить канал фідера, пальник, живильник, дуттьовий пристрій, ізоляційну камеру з можливістю проходження крізь неї струменю розплаву, яка з'єднана герметично з живильником та головкою дуттьового пристрою. Такий пристрій дає позитивні наслідки в напрямку підвищення його температури в момент його роздмухування. Недоліком даного пристрою є те, що на роздув подається не зовсім підготовлений розплав, хімічна стійкість волокна, отриманого на його основі, низька, також низький строк служби такого волокна. В основу корисної моделі поставлена задача створення пристрою для виготовлення штапельного волокна із різних неорганічних розплавів, включаючи базальти, діабази, амфіболіти шляхом забезпечення нагріву розплавленого струменю в зоні ізольованої камери. Поставлена задача вирішується тим, що пристрій для виготовлення штапельного волокна Із неорганічного розплаву, який включає фідер з отвором, живильник, ізоляційну камеру, камеру роздуву, додатково оснащений системою електронагріву струменя розплаву в ізоляційній камері для подачі електричного струму від камери роздуву до живильника по струменю розплаву, яка встановлена з можливістю проходу через неї струменя розплаву та з'єднана з живильником та камерою роздуву. Такий пристрій представлений на кресленні у розрізі. Він включає: 1 - фідер з отвором для подачі розплаву на виробку, 2 - живильник, 3 ізоляційну камеру, 4 - камеру роздуву, 5 - систему електронагріву струменя розплаву. Працює даний пристрій таким чином: у фідера з отвором безперервно подається гомогенізований розплав А, що в процесі його переміщення охолоджується. З отвору 1 розплав подається на живильник 2, виходячи з якого, він набуває форми струменя Б. Проходячи через простір ізолюючої від навколишнього середовища камери 3 до камери роздуву 4, струмінь Б нагрівається електричним током системою електронагріву 5 до температури волокноутворення. Проходячи в камеру роздуву 4, струмені Б розриваються в волокнисту систему В. Якість штапельних волокон, отриманих за допомогою запропонованої корисної моделі, вища якості волокон, одержаних за допомогою відомих способів і засобів їхньої реалізації. Крім того, у запропонованій корисній моделі на 15 % менше споживається енергоносіїв, що знижує собівартість виготовленої продукції. Технічним результатом, який може бути отриманий при використанні корисної моделі, є підвищення якості волокна, зниження витрат енергоносіїв та розширення сфери застосування отриманих волокон для армування склопластикових та керамічних композицій, фільтрувальних, теплоізоляційних та інших виробів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Пристрій для виготовлення штапельного волокна із неорганічних розплавів, що містить фідер з отвором, живильник, ізоляційну камеру, камеру роздуву, який відрізняється тим, що додатково оснащений системою електронагріву струменя розплаву в ізоляційній камері для подачі електричного струму від камери роздуву до живильника по струменю розплаву, яка встановлена з можливістю проходу через неї струменя розплаву та з'єднана з живильником та камерою роздуву. 1 UA 67709 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
