Вивантажувальний пристрій коренезбиральної машини

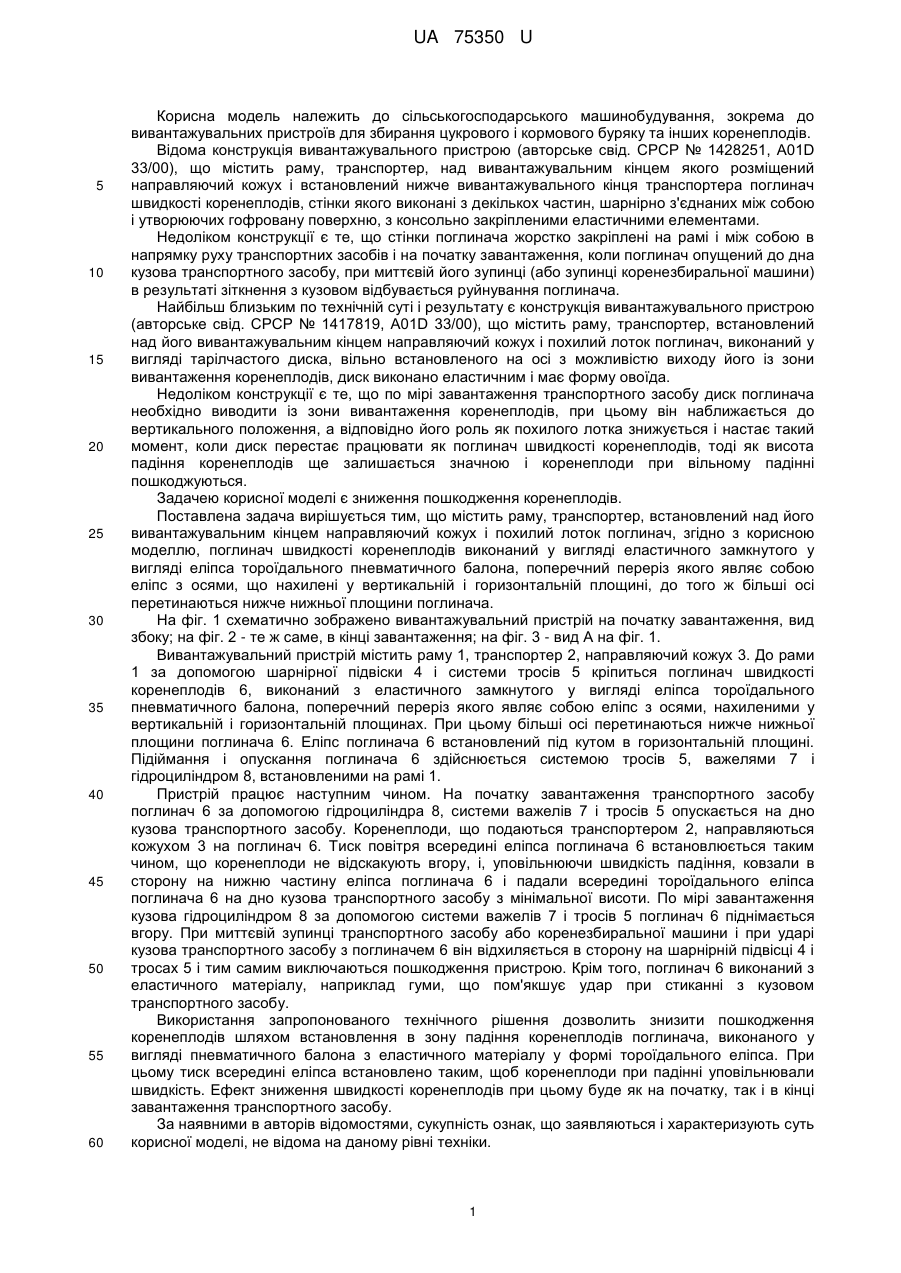

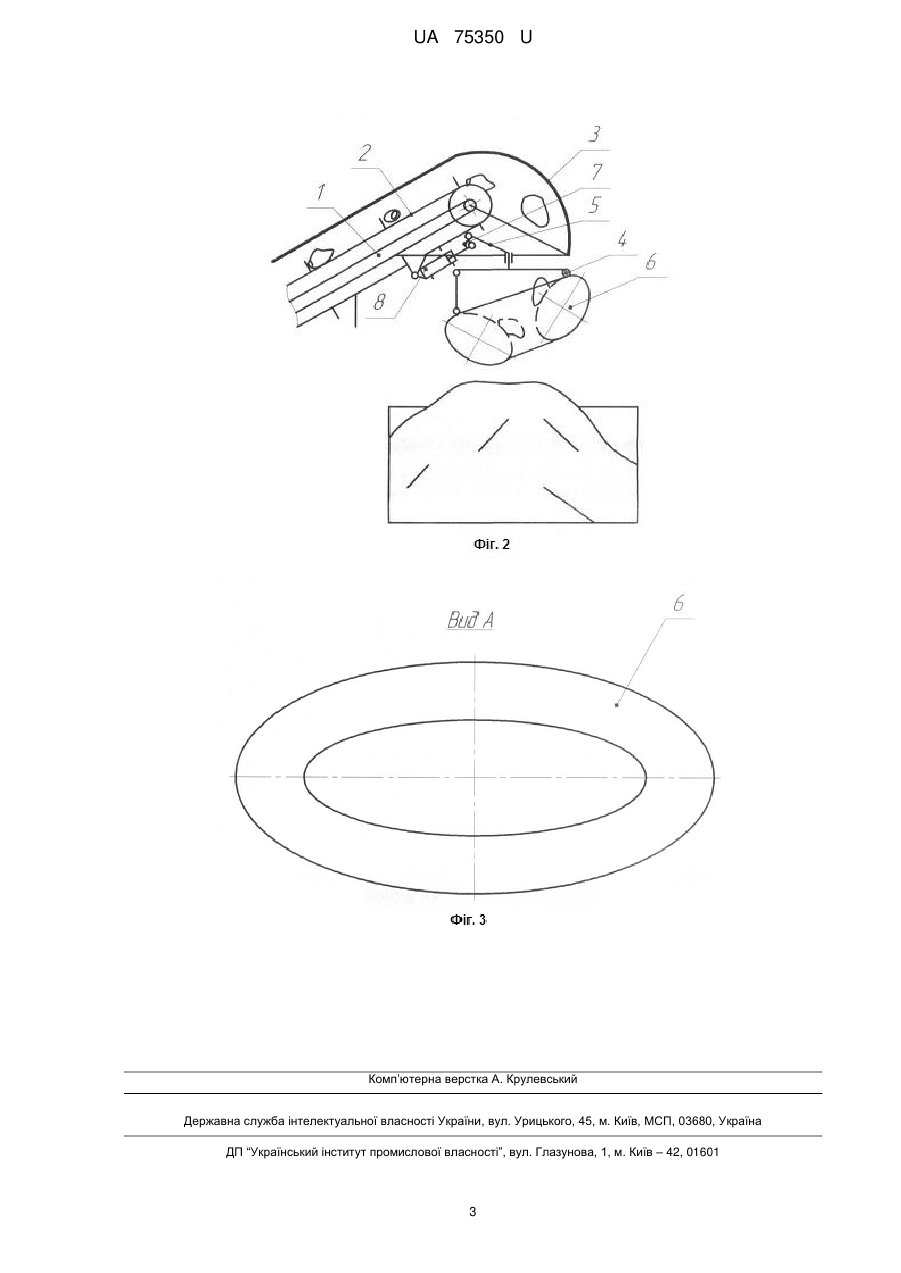

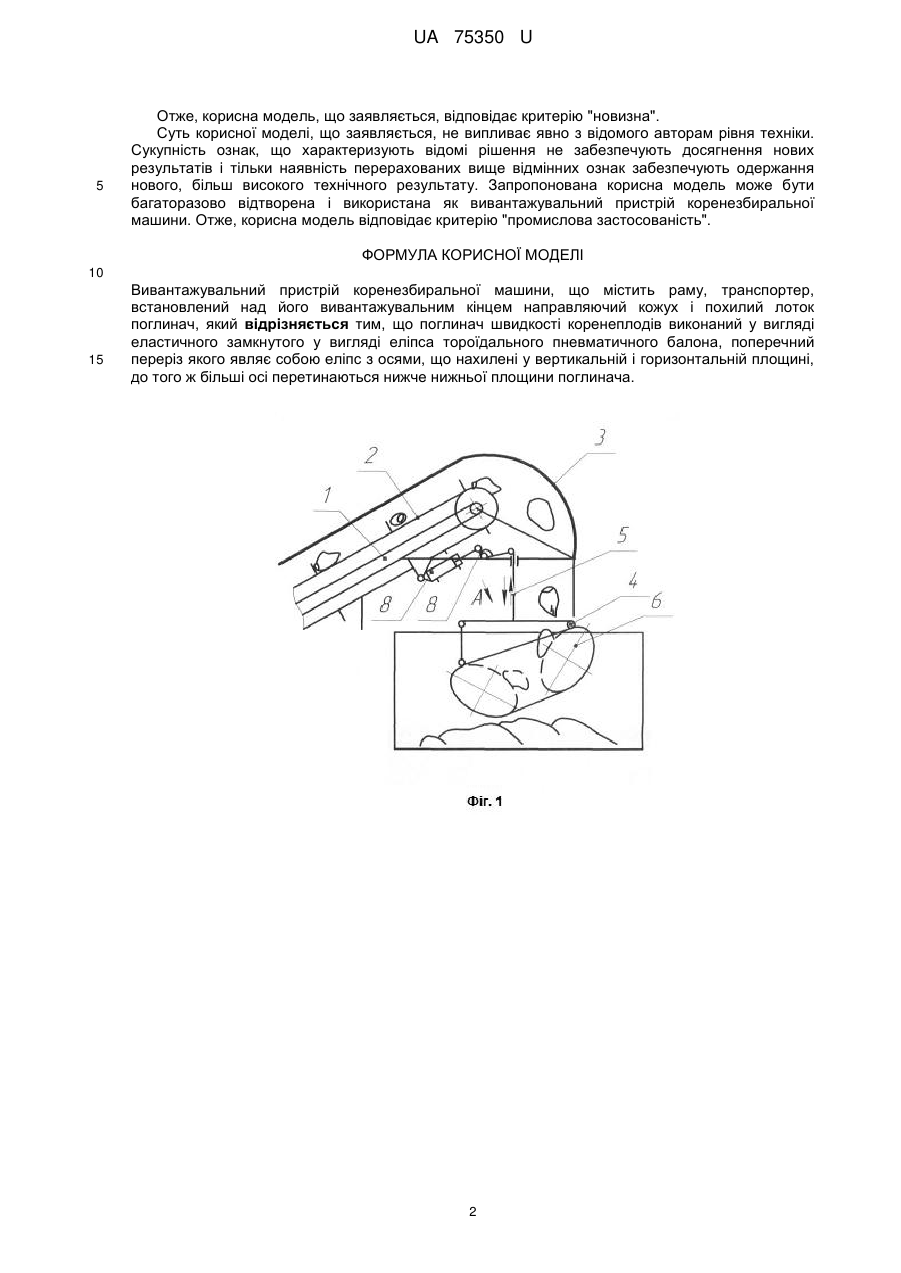

Реферат: Вивантажувальний пристрій коренезбиральної машини містить раму, транспортер, встановлений над його вивантажувальним кінцем направляючий кожух і похилий лоток поглинач. Поглинач швидкості коренеплодів виконаний у вигляді еластичного замкнутого у вигляді еліпса тороїдального пневматичного балона, поперечний переріз якого являє собою еліпс з осями, що нахилені у вертикальній і горизонтальній площині, до того ж більші осі перетинаються нижче нижньої площини поглинача. UA 75350 U (54) ВИВАНТАЖУВАЛЬНИЙ ПРИСТРІЙ КОРЕНЕЗБИРАЛЬНОЇ МАШИНИ UA 75350 U UA 75350 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування, зокрема до вивантажувальних пристроїв для збирання цукрового і кормового буряку та інших коренеплодів. Відома конструкція вивантажувального пристрою (авторське свід. СРСР № 1428251, А01D 33/00), що містить раму, транспортер, над вивантажувальним кінцем якого розміщений направляючий кожух і встановлений нижче вивантажувального кінця транспортера поглинач швидкості коренеплодів, стінки якого виконані з декількох частин, шарнірно з'єднаних між собою і утворюючих гофровану поверхню, з консольно закріпленими еластичними елементами. Недоліком конструкції є те, що стінки поглинача жорстко закріплені на рамі і між собою в напрямку руху транспортних засобів і на початку завантаження, коли поглинач опущений до дна кузова транспортного засобу, при миттєвій його зупинці (або зупинці коренезбиральної машини) в результаті зіткнення з кузовом відбувається руйнування поглинача. Найбільш близьким по технічній суті і результату є конструкція вивантажувального пристрою (авторське свід. СРСР № 1417819, А01D 33/00), що містить раму, транспортер, встановлений над його вивантажувальним кінцем направляючий кожух і похилий лоток поглинач, виконаний у вигляді тарілчастого диска, вільно встановленого на осі з можливістю виходу його із зони вивантаження коренеплодів, диск виконано еластичним і має форму овоїда. Недоліком конструкції є те, що по мірі завантаження транспортного засобу диск поглинача необхідно виводити із зони вивантаження коренеплодів, при цьому він наближається до вертикального положення, а відповідно його роль як похилого лотка знижується і настає такий момент, коли диск перестає працювати як поглинач швидкості коренеплодів, тоді як висота падіння коренеплодів ще залишається значною і коренеплоди при вільному падінні пошкоджуються. Задачею корисної моделі є зниження пошкодження коренеплодів. Поставлена задача вирішується тим, що містить раму, транспортер, встановлений над його вивантажувальним кінцем направляючий кожух і похилий лоток поглинач, згідно з корисною моделлю, поглинач швидкості коренеплодів виконаний у вигляді еластичного замкнутого у вигляді еліпса тороїдального пневматичного балона, поперечний переріз якого являє собою еліпс з осями, що нахилені у вертикальній і горизонтальній площині, до того ж більші осі перетинаються нижче нижньої площини поглинача. На фіг. 1 схематично зображено вивантажувальний пристрій на початку завантаження, вид збоку; на фіг. 2 - те ж саме, в кінці завантаження; на фіг. 3 - вид А на фіг. 1. Вивантажувальний пристрій містить раму 1, транспортер 2, направляючий кожух 3. До рами 1 за допомогою шарнірної підвіски 4 і системи тросів 5 кріпиться поглинач швидкості коренеплодів 6, виконаний з еластичного замкнутого у вигляді еліпса тороїдального пневматичного балона, поперечний переріз якого являє собою еліпс з осями, нахиленими у вертикальній і горизонтальній площинах. При цьому більші осі перетинаються нижче нижньої площини поглинача 6. Еліпс поглинача 6 встановлений під кутом в горизонтальній площині. Підіймання і опускання поглинача 6 здійснюється системою тросів 5, важелями 7 і гідроциліндром 8, встановленими на рамі 1. Пристрій працює наступним чином. На початку завантаження транспортного засобу поглинач 6 за допомогою гідроциліндра 8, системи важелів 7 і тросів 5 опускається на дно кузова транспортного засобу. Коренеплоди, що подаються транспортером 2, направляються кожухом 3 на поглинач 6. Тиск повітря всередині еліпса поглинача 6 встановлюється таким чином, що коренеплоди не відскакують вгору, і, уповільнюючи швидкість падіння, ковзали в сторону на нижню частину еліпса поглинача 6 і падали всередині тороїдального еліпса поглинача 6 на дно кузова транспортного засобу з мінімальної висоти. По мірі завантаження кузова гідроциліндром 8 за допомогою системи важелів 7 і тросів 5 поглинач 6 піднімається вгору. При миттєвій зупинці транспортного засобу або коренезбиральної машини і при ударі кузова транспортного засобу з поглиначем 6 він відхиляється в сторону на шарнірній підвісці 4 і тросах 5 і тим самим виключаються пошкодження пристрою. Крім того, поглинач 6 виконаний з еластичного матеріалу, наприклад гуми, що пом'якшує удар при стиканні з кузовом транспортного засобу. Використання запропонованого технічного рішення дозволить знизити пошкодження коренеплодів шляхом встановлення в зону падіння коренеплодів поглинача, виконаного у вигляді пневматичного балона з еластичного матеріалу у формі тороїдального еліпса. При цьому тиск всередині еліпса встановлено таким, щоб коренеплоди при падінні уповільнювали швидкість. Ефект зниження швидкості коренеплодів при цьому буде як на початку, так і в кінці завантаження транспортного засобу. За наявними в авторів відомостями, сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. 1 UA 75350 U 5 Отже, корисна модель, що заявляється, відповідає критерію "новизна". Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечують одержання нового, більш високого технічного результату. Запропонована корисна модель може бути багаторазово відтворена і використана як вивантажувальний пристрій коренезбиральної машини. Отже, корисна модель відповідає критерію "промислова застосованість". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Вивантажувальний пристрій коренезбиральної машини, що містить раму, транспортер, встановлений над його вивантажувальним кінцем направляючий кожух і похилий лоток поглинач, який відрізняється тим, що поглинач швидкості коренеплодів виконаний у вигляді еластичного замкнутого у вигляді еліпса тороїдального пневматичного балона, поперечний переріз якого являє собою еліпс з осями, що нахилені у вертикальній і горизонтальній площині, до того ж більші осі перетинаються нижче нижньої площини поглинача. 2 UA 75350 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
