Плющилка зерна

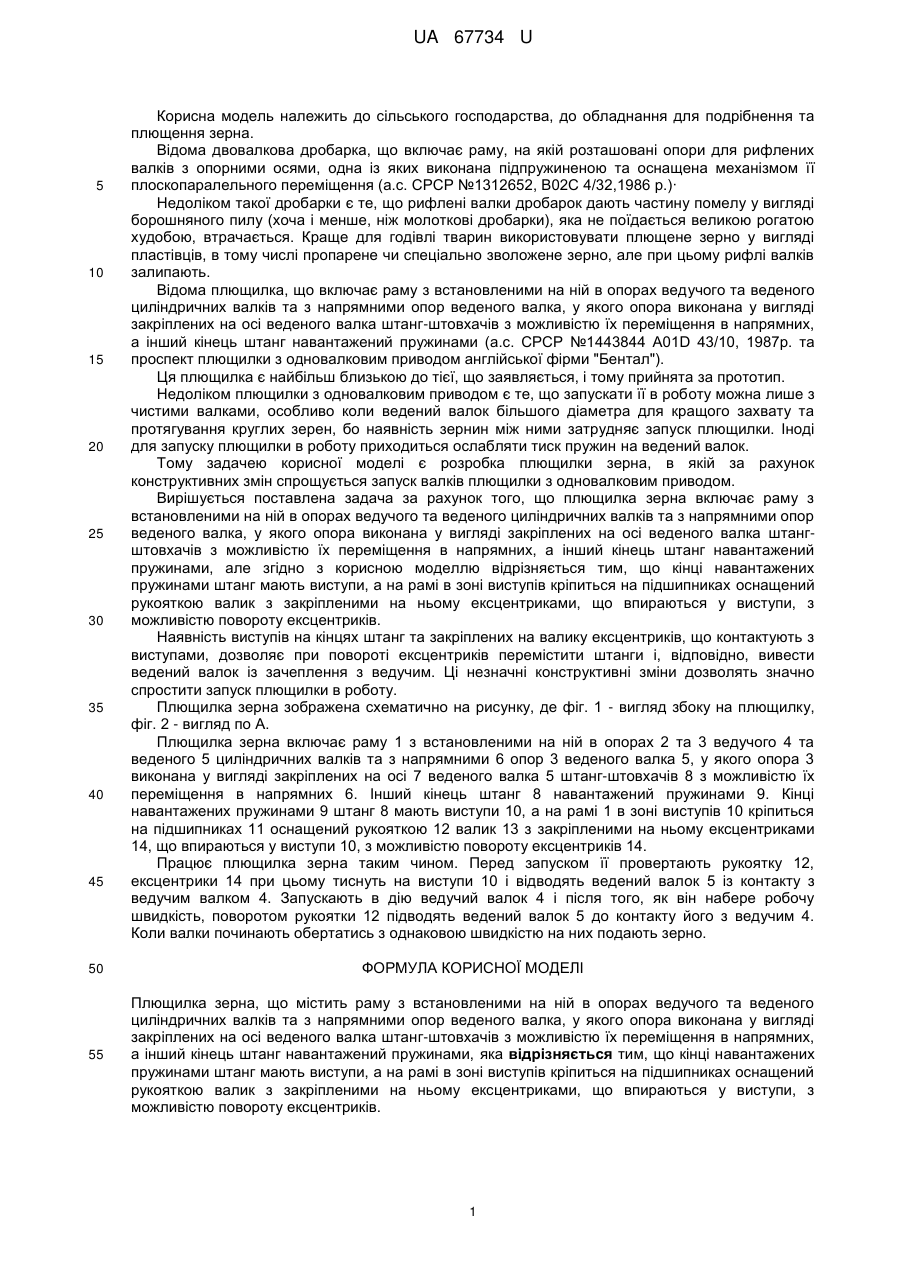

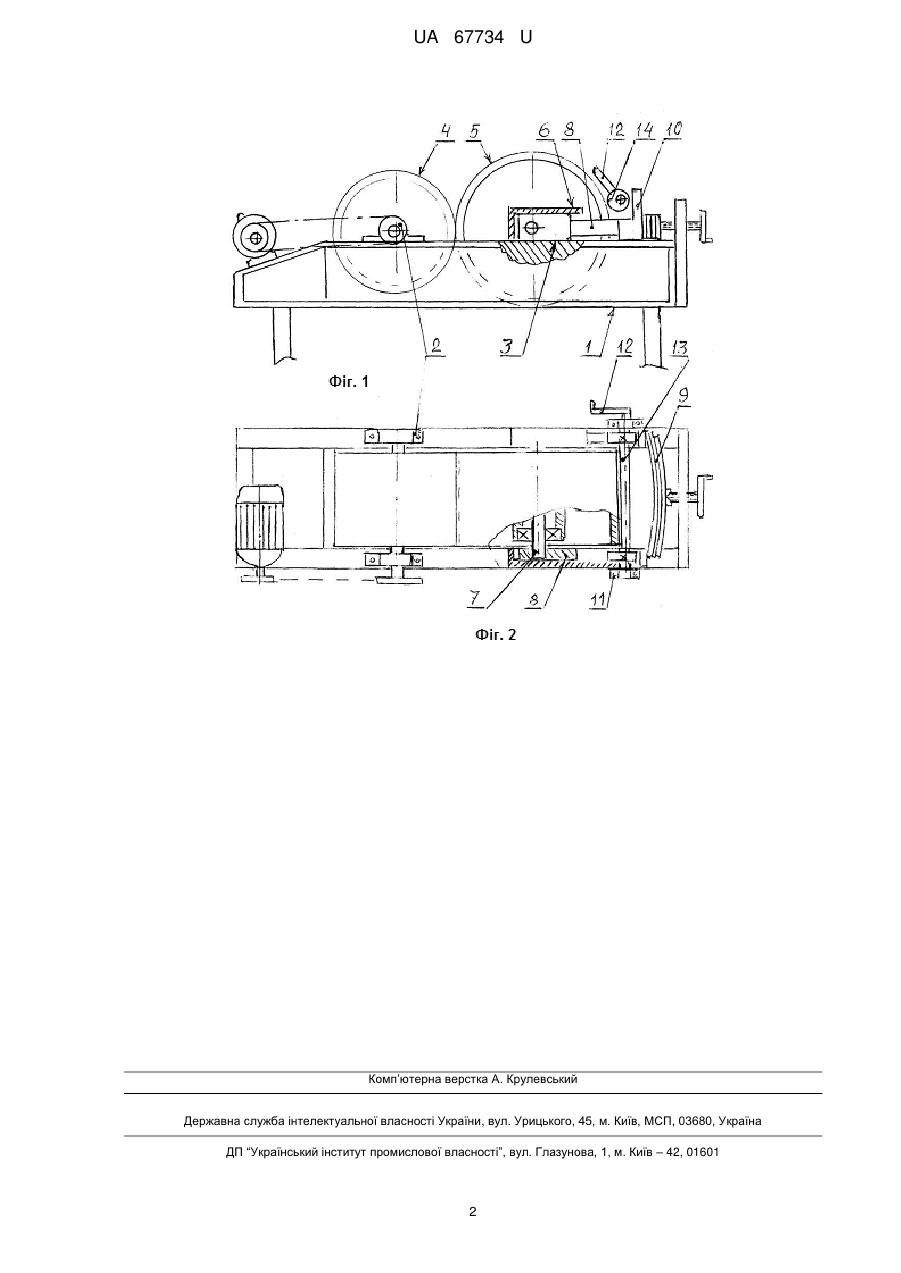

Реферат: Плющилка зерна містить раму з встановленими на ній в опорах ведучого та веденого циліндричних валків та з напрямними опор веденого валка, у якого опора виконана у вигляді закріплених на осі веденого валка штанг-штовхачів з можливістю їх переміщення в напрямних, а інший кінець штанг навантажений пружинами. Кінці навантажених пружинами штанг мають виступи, а на рамі в зоні виступів кріпиться на підшипниках оснащений рукояткою валик з закріпленими на ньому ексцентриками, що впираються у виступи, з можливістю повороту ексцентриків. UA 67734 U (12) UA 67734 U UA 67734 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до сільського господарства, до обладнання для подрібнення та плющення зерна. Відома двовалкова дробарка, що включає раму, на якій розташовані опори для рифлених валків з опорними осями, одна із яких виконана підпружиненою та оснащена механізмом її плоскопаралельного переміщення (а.с. СРСР №1312652, В02С 4/32,1986 р.)· Недоліком такої дробарки є те, що рифлені валки дробарок дають частину помелу у вигляді борошняного пилу (хоча і менше, ніж молоткові дробарки), яка не поїдається великою рогатою худобою, втрачається. Краще для годівлі тварин використовувати плющене зерно у вигляді пластівців, в тому числі пропарене чи спеціально зволожене зерно, але при цьому рифлі валків залипають. Відома плющилка, що включає раму з встановленими на ній в опорах ведучого та веденого циліндричних валків та з напрямними опор веденого валка, у якого опора виконана у вигляді закріплених на осі веденого валка штанг-штовхачів з можливістю їх переміщення в напрямних, а інший кінець штанг навантажений пружинами (а.с. СРСР №1443844 А01D 43/10, 1987р. та проспект плющилки з одновалковим приводом англійської фірми "Бентал"). Ця плющилка є найбільш близькою до тієї, що заявляється, і тому прийнята за прототип. Недоліком плющилки з одновалковим приводом є те, що запускати її в роботу можна лише з чистими валками, особливо коли ведений валок більшого діаметра для кращого захвату та протягування круглих зерен, бо наявність зернин між ними затрудняє запуск плющилки. Іноді для запуску плющилки в роботу приходиться ослабляти тиск пружин на ведений валок. Тому задачею корисної моделі є розробка плющилки зерна, в якій за рахунок конструктивних змін спрощується запуск валків плющилки з одновалковим приводом. Вирішується поставлена задача за рахунок того, що плющилка зерна включає раму з встановленими на ній в опорах ведучого та веденого циліндричних валків та з напрямними опор веденого валка, у якого опора виконана у вигляді закріплених на осі веденого валка штангштовхачів з можливістю їх переміщення в напрямних, а інший кінець штанг навантажений пружинами, але згідно з корисною моделлю відрізняється тим, що кінці навантажених пружинами штанг мають виступи, а на рамі в зоні виступів кріпиться на підшипниках оснащений рукояткою валик з закріпленими на ньому ексцентриками, що впираються у виступи, з можливістю повороту ексцентриків. Наявність виступів на кінцях штанг та закріплених на валику ексцентриків, що контактують з виступами, дозволяє при повороті ексцентриків перемістити штанги і, відповідно, вивести ведений валок із зачеплення з ведучим. Ці незначні конструктивні зміни дозволять значно спростити запуск плющилки в роботу. Плющилка зерна зображена схематично на рисунку, де фіг. 1 - вигляд збоку на плющилку, фіг. 2 - вигляд по А. Плющилка зерна включає раму 1 з встановленими на ній в опорах 2 та 3 ведучого 4 та веденого 5 циліндричних валків та з напрямними 6 опор 3 веденого валка 5, у якого опора 3 виконана у вигляді закріплених на осі 7 веденого валка 5 штанг-штовхачів 8 з можливістю їх переміщення в напрямних 6. Інший кінець штанг 8 навантажений пружинами 9. Кінці навантажених пружинами 9 штанг 8 мають виступи 10, а на рамі 1 в зоні виступів 10 кріпиться на підшипниках 11 оснащений рукояткою 12 валик 13 з закріпленими на ньому ексцентриками 14, що впираються у виступи 10, з можливістю повороту ексцентриків 14. Працює плющилка зерна таким чином. Перед запуском її провертають рукоятку 12, ексцентрики 14 при цьому тиснуть на виступи 10 і відводять ведений валок 5 із контакту з ведучим валком 4. Запускають в дію ведучий валок 4 і після того, як він набере робочу швидкість, поворотом рукоятки 12 підводять ведений валок 5 до контакту його з ведучим 4. Коли валки починають обертатись з однаковою швидкістю на них подають зерно. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Плющилка зерна, що містить раму з встановленими на ній в опорах ведучого та веденого циліндричних валків та з напрямними опор веденого валка, у якого опора виконана у вигляді закріплених на осі веденого валка штанг-штовхачів з можливістю їх переміщення в напрямних, а інший кінець штанг навантажений пружинами, яка відрізняється тим, що кінці навантажених пружинами штанг мають виступи, а на рамі в зоні виступів кріпиться на підшипниках оснащений рукояткою валик з закріпленими на ньому ексцентриками, що впираються у виступи, з можливістю повороту ексцентриків. 1 UA 67734 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
