Плющилка насіння олійних культур

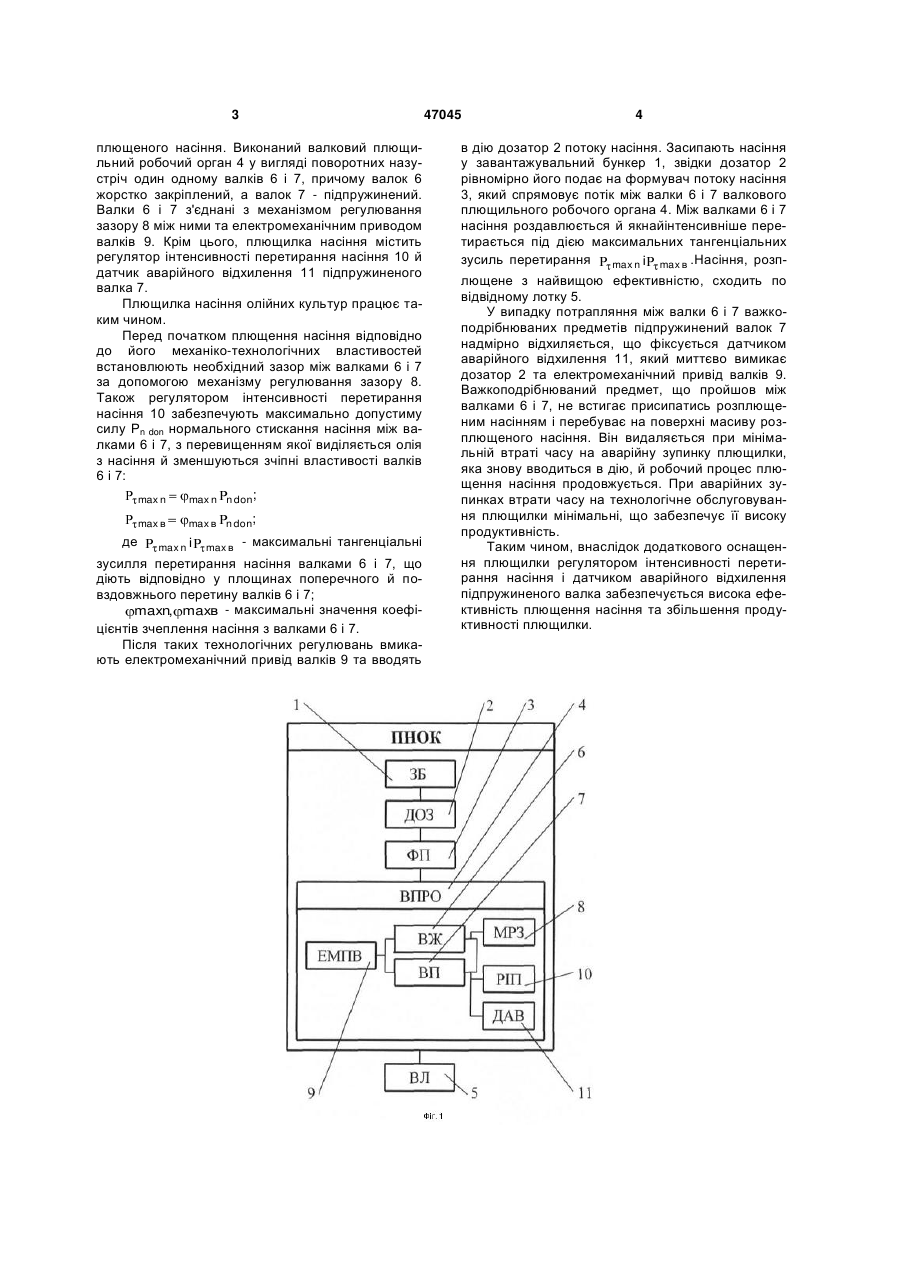

Плющилка насіння олійних культур, що містить завантажувальний бункер, дозатор і форму 3 плющеного насіння. Виконаний валковий плющильний робочий орган 4 у вигляді поворотних назустріч один одному валків 6 і 7, причому валок 6 жорстко закріплений, а валок 7 - підпружинений. Валки 6 і 7 з'єднані з механізмом регулювання зазору 8 між ними та електромеханічним приводом валків 9. Крім цього, плющилка насіння містить регулятор інтенсивності перетирання насіння 10 й датчик аварійного відхилення 11 підпружиненого валка 7. Плющилка насіння олійних культур працює таким чином. Перед початком плющення насіння відповідно до його механіко-технологічних властивостей встановлюють необхідний зазор між валками 6 і 7 за допомогою механізму регулювання зазору 8. Також регулятором інтенсивності перетирання насіння 10 забезпечують максимально допустиму силу Рn don нормального стискання насіння між валками 6 і 7, з перевищенням якої виділяється олія з насіння й зменшуються зчіпні властивості валків 6 і 7: max n max n n don; max в max в n don; де max n і max в - максимальні тангенціальні зусилля перетирання насіння валками 6 і 7, що діють відповідно у площинах поперечного й повздовжнього перетину валків 6 і 7; maxn, maxв - максимальні значення коефіцієнтів зчеплення насіння з валками 6 і 7. Після таких технологічних регулювань вмикають електромеханічний привід валків 9 та вводять 47045 4 в дію дозатор 2 потоку насіння. Засипають насіння у завантажувальний бункер 1, звідки дозатор 2 рівномірно його подає на формувач потоку насіння 3, який спрямовує потік між валки 6 і 7 валкового плющильного робочого органа 4. Між валками 6 і 7 насіння роздавлюється й якнайінтенсивніше перетирається під дією максимальних тангенціальних зусиль перетирання max n і max в .Насіння, розплющене з найвищою ефективністю, сходить по відвідному лотку 5. У випадку потрапляння між валки 6 і 7 важкоподрібнюваних предметів підпружинений валок 7 надмірно відхиляється, що фіксується датчиком аварійного відхилення 11, який миттєво вимикає дозатор 2 та електромеханічний привід валків 9. Важкоподрібнюваний предмет, що пройшов між валками 6 і 7, не встигає присипатись розплющеним насінням і перебуває на поверхні масиву розплющеного насіння. Він видаляється при мінімальній втраті часу на аварійну зупинку плющилки, яка знову вводиться в дію, й робочий процес плющення насіння продовжується. При аварійних зупинках втрати часу на технологічне обслуговування плющилки мінімальні, що забезпечує її високу продуктивність. Таким чином, внаслідок додаткового оснащення плющилки регулятором інтенсивності перетирання насіння і датчиком аварійного відхилення підпружиненого валка забезпечується висока ефективність плющення насіння та збільшення продуктивності плющилки. 5 Комп’ютерна верстка О. Рябко 47045 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
