Генератор вихрів

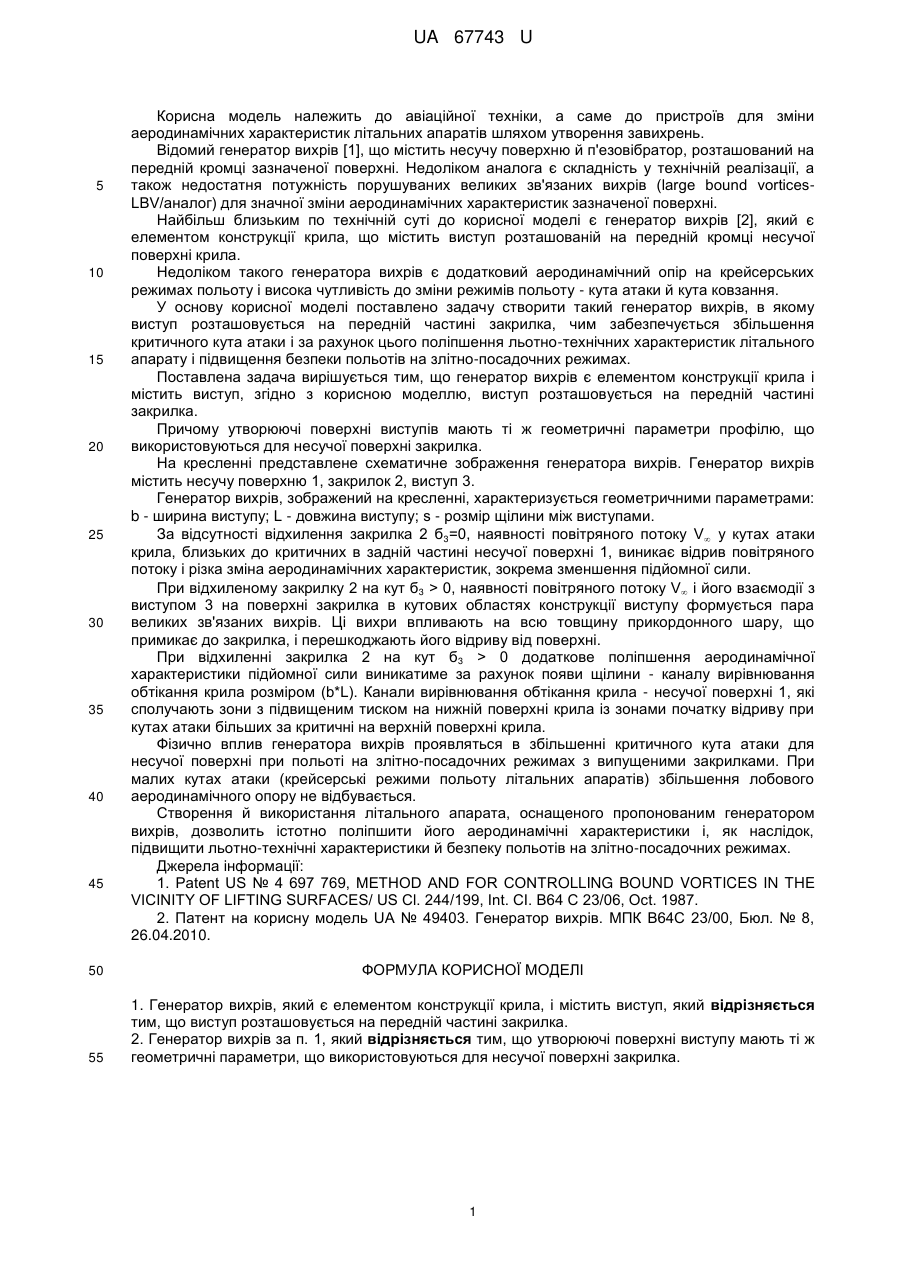

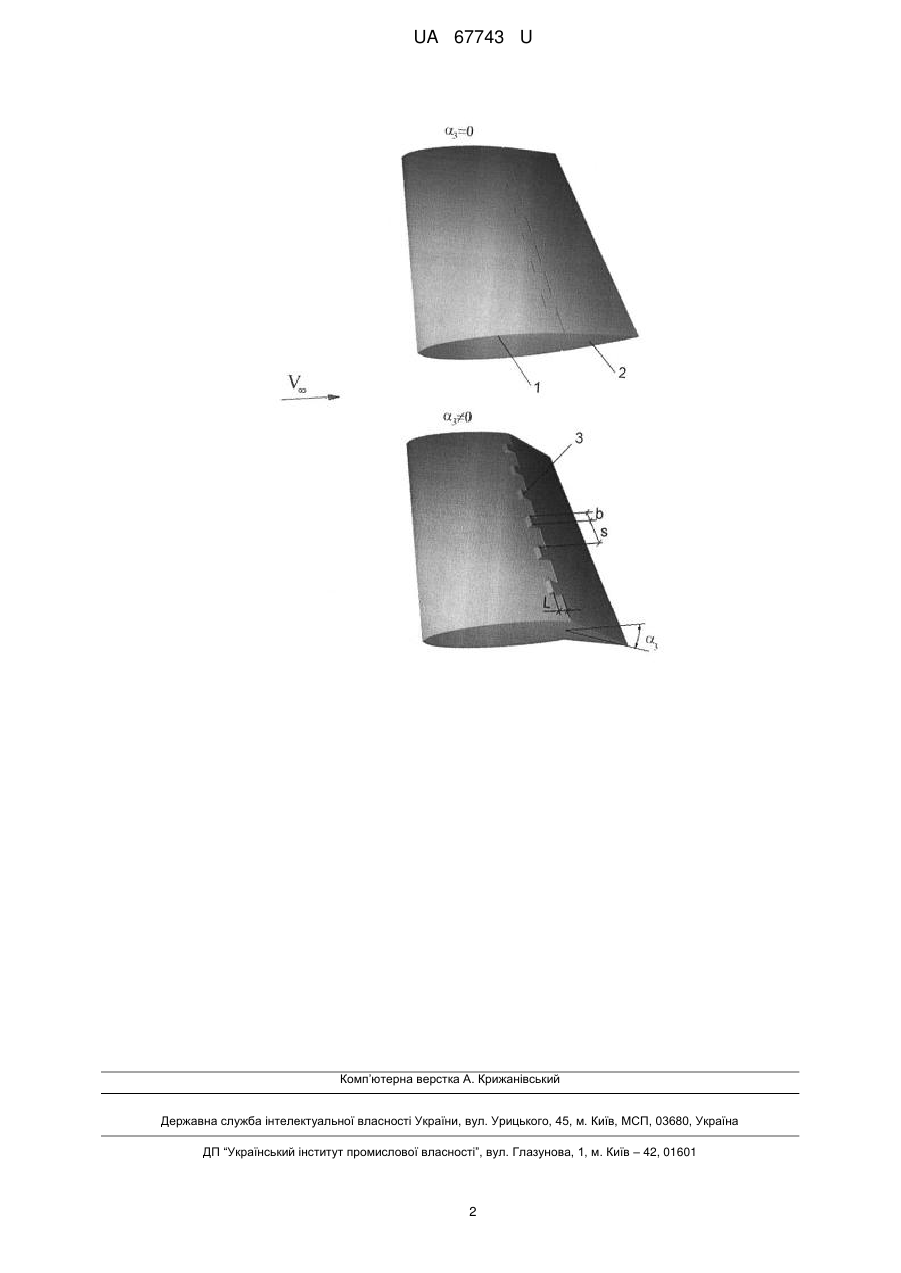

Реферат: UA 67743 U UA 67743 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до авіаційної техніки, а саме до пристроїв для зміни аеродинамічних характеристик літальних апаратів шляхом утворення завихрень. Відомий генератор вихрів [1], що містить несучу поверхню й п'езовібратор, розташований на передній кромці зазначеної поверхні. Недоліком аналога є складність у технічній реалізації, а також недостатня потужність порушуваних великих зв'язаних вихрів (large bound vorticesLBV/аналог) для значної зміни аеродинамічних характеристик зазначеної поверхні. Найбільш близьким по технічній суті до корисної моделі є генератор вихрів [2], який є елементом конструкції крила, що містить виступ розташованій на передній кромці несучої поверхні крила. Недоліком такого генератора вихрів є додатковий аеродинамічний опір на крейсерських режимах польоту і висока чутливість до зміни режимів польоту - кута атаки й кута ковзання. У основу корисної моделі поставлено задачу створити такий генератор вихрів, в якому виступ розташовується на передній частині закрилка, чим забезпечується збільшення критичного кута атаки і за рахунок цього поліпшення льотно-технічних характеристик літального апарату і підвищення безпеки польотів на злітно-посадочних режимах. Поставлена задача вирішується тим, що генератор вихрів є елементом конструкції крила і містить виступ, згідно з корисною моделлю, виступ розташовується на передній частині закрилка. Причому утворюючі поверхні виступів мають ті ж геометричні параметри профілю, що використовуються для несучої поверхні закрилка. На кресленні представлене схематичне зображення генератора вихрів. Генератор вихрів містить несучу поверхню 1, закрилок 2, виступ 3. Генератор вихрів, зображений на кресленні, характеризується геометричними параметрами: b - ширина виступу; L - довжина виступу; s - розмір щілини між виступами. За відсутності відхилення закрилка 2 б3=0, наявності повітряного потоку V у кутах атаки крила, близьких до критичних в задній частині несучої поверхні 1, виникає відрив повітряного потоку і різка зміна аеродинамічних характеристик, зокрема зменшення підйомної сили. При відхиленому закрилку 2 на кут б3 > 0, наявності повітряного потоку V і його взаємодії з виступом 3 на поверхні закрилка в кутових областях конструкції виступу формується пара великих зв'язаних вихрів. Ці вихри впливають на всю товщину прикордонного шару, що примикає до закрилка, і перешкоджають його відриву від поверхні. При відхиленні закрилка 2 на кут б3 > 0 додаткове поліпшення аеродинамічної характеристики підйомної сили виникатиме за рахунок появи щілини - каналу вирівнювання обтікання крила розміром (b*L). Канали вирівнювання обтікання крила - несучої поверхні 1, які сполучають зони з підвищеним тиском на нижній поверхні крила із зонами початку відриву при кутах атаки більших за критичні на верхній поверхні крила. Фізично вплив генератора вихрів проявляться в збільшенні критичного кута атаки для несучої поверхні при польоті на злітно-посадочних режимах з випущеними закрилками. При малих кутах атаки (крейсерські режими польоту літальних апаратів) збільшення лобового аеродинамічного опору не відбувається. Створення й використання літального апарата, оснащеного пропонованим генератором вихрів, дозволить істотно поліпшити його аеродинамічні характеристики і, як наслідок, підвищити льотно-технічні характеристики й безпеку польотів на злітно-посадочних режимах. Джерела інформації: 1. Patent US № 4 697 769, METHOD AND FOR CONTROLLING BOUND VORTICES IN THE VICINITY OF LIFTING SURFACES/ US Cl. 244/199, Int. СІ. В64 С 23/06, Oct. 1987. 2. Патент на корисну модель UA № 49403. Генератор вихрів. МПК В64С 23/00, Бюл. № 8, 26.04.2010. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Генератор вихрів, який є елементом конструкції крила, і містить виступ, який відрізняється тим, що виступ розташовується на передній частині закрилка. 2. Генератор вихрів за п. 1, який відрізняється тим, що утворюючі поверхні виступу мають ті ж геометричні параметри, що використовуються для несучої поверхні закрилка. 1 UA 67743 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
