Пристрій для визначення часових характеристик спрацьовування піромеханізму

Завантажити PDF файл.

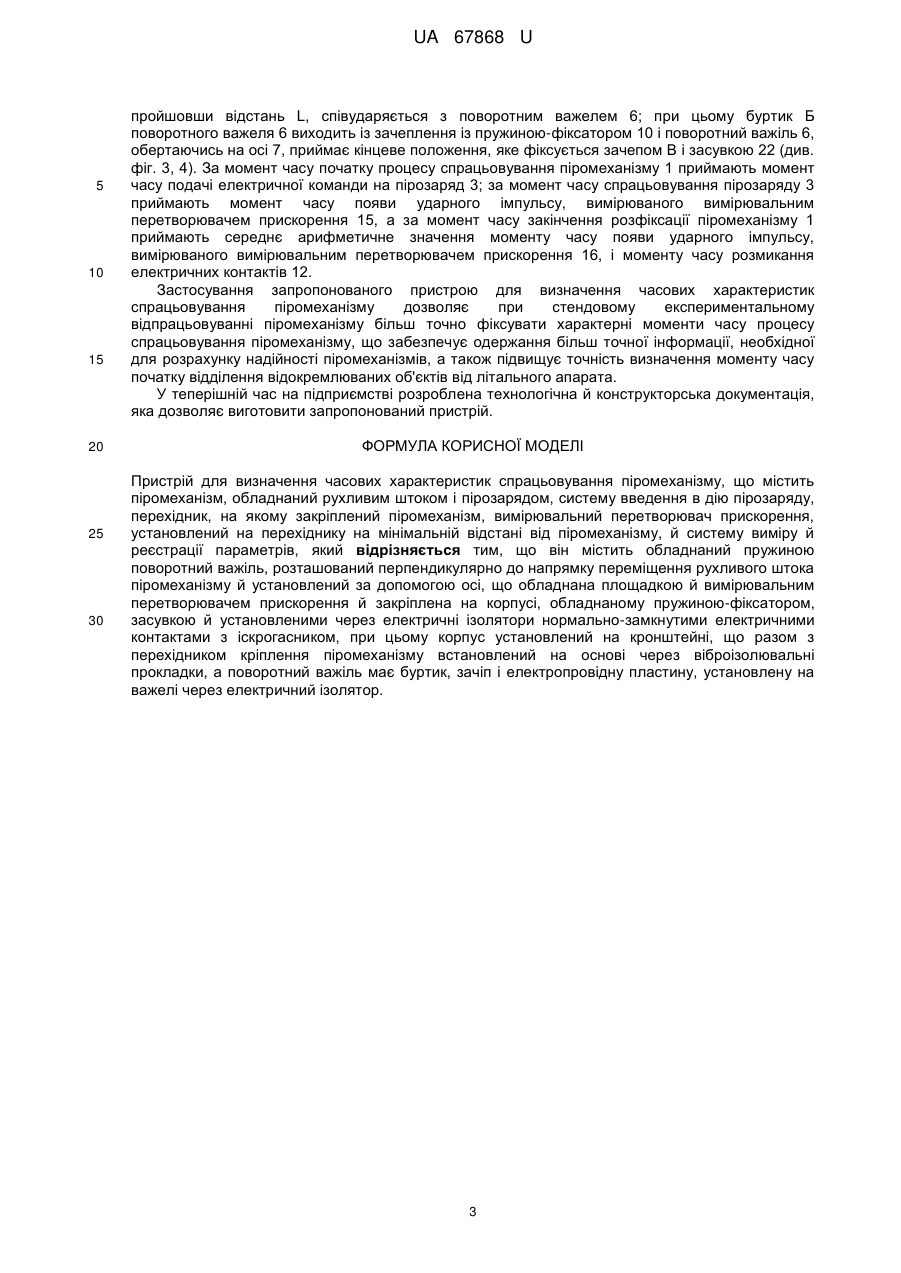

Формула / Реферат

Пристрій для визначення часових характеристик спрацьовування піромеханізму, що містить піромеханізм, обладнаний рухливим штоком і пірозарядом, систему введення в дію пірозаряду, перехідник, на якому закріплений піромеханізм, вимірювальний перетворювач прискорення, установлений на перехіднику на мінімальній відстані від піромеханізму, й систему виміру й реєстрації параметрів, який відрізняється тим, що він містить обладнаний пружиною поворотний важіль, розташований перпендикулярно до напрямку переміщення рухливого штока піромеханізму й установлений за допомогою осі, що обладнана площадкою й вимірювальним перетворювачем прискорення й закріплена на корпусі, обладнаному пружиною-фіксатором, засувкою й установленими через електричні ізолятори нормально-замкнутими електричними контактами з іскрогасником, при цьому корпус установлений на кронштейні, що разом з перехідником кріплення піромеханізму встановлений на основі через віброізолювальні прокладки, а поворотний важіль має буртик, зачіп і електропровідну пластину, установлену на важелі через електричний ізолятор.

Текст

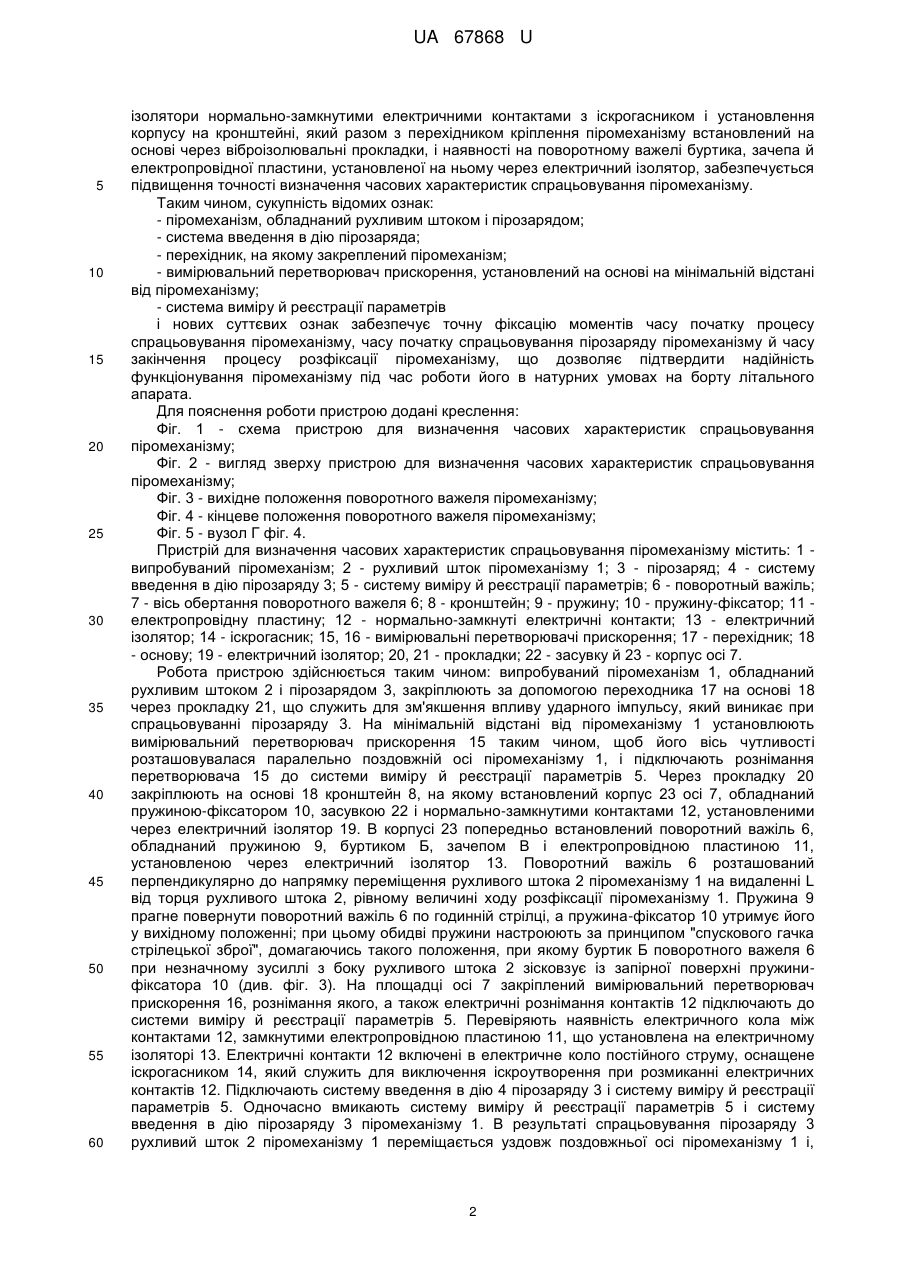

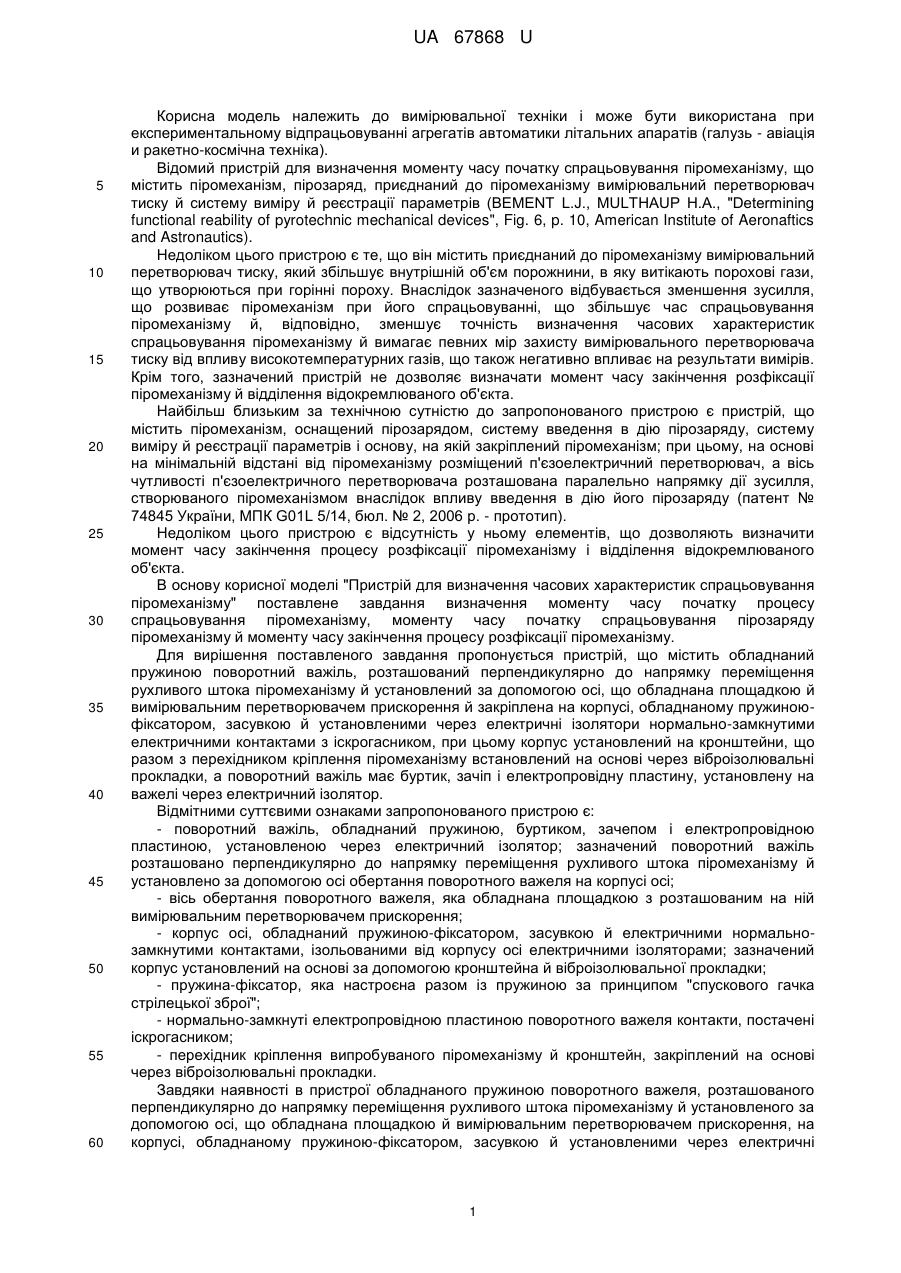

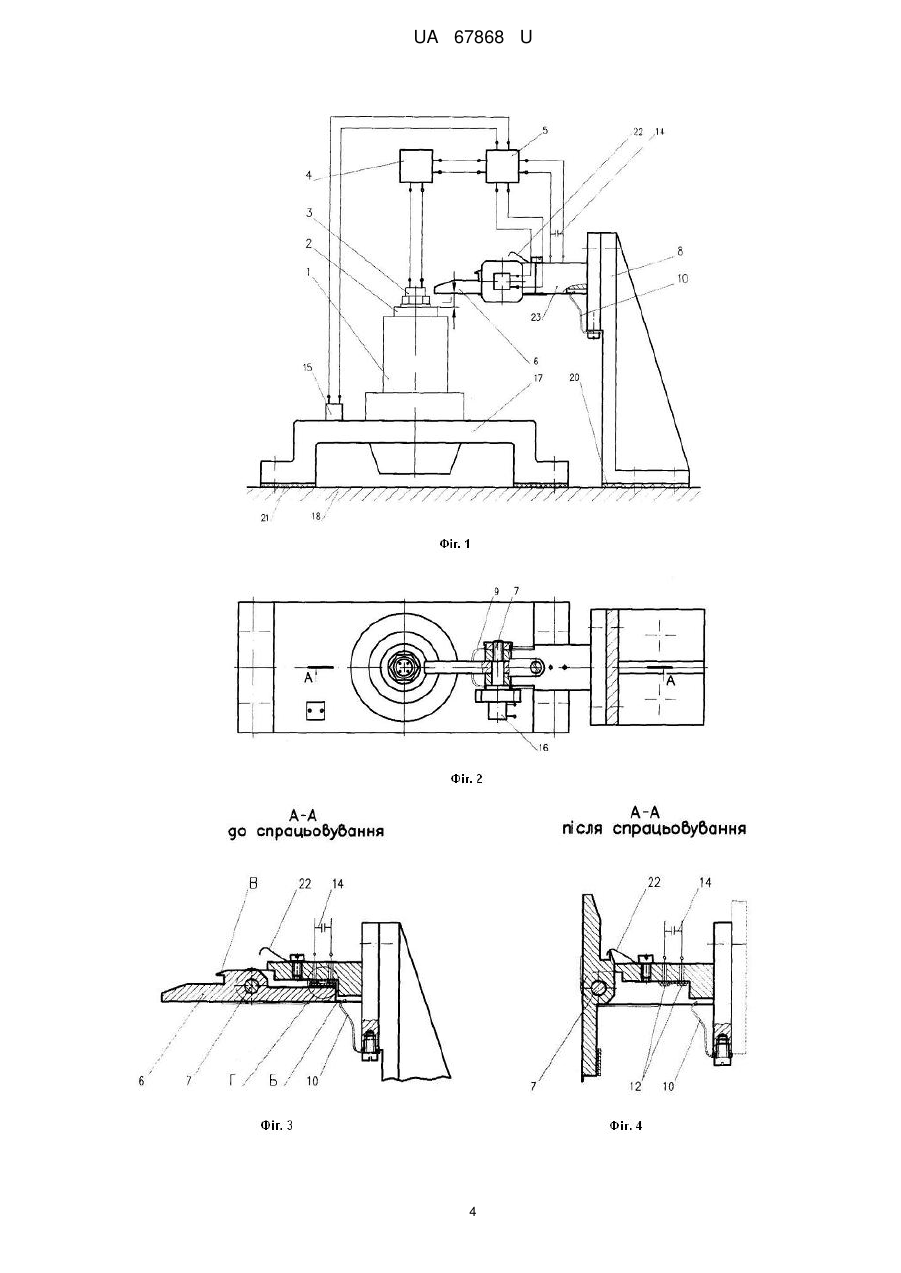

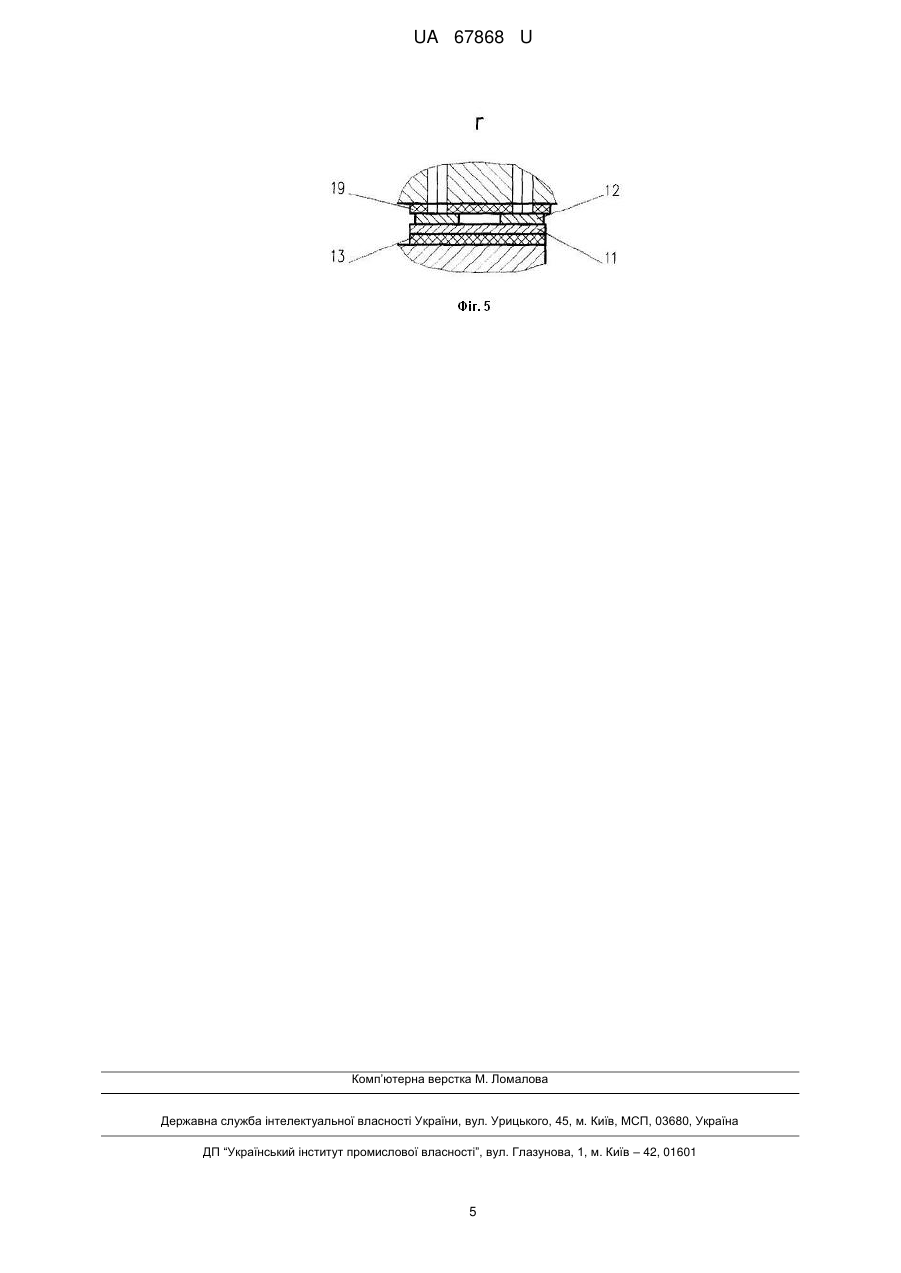

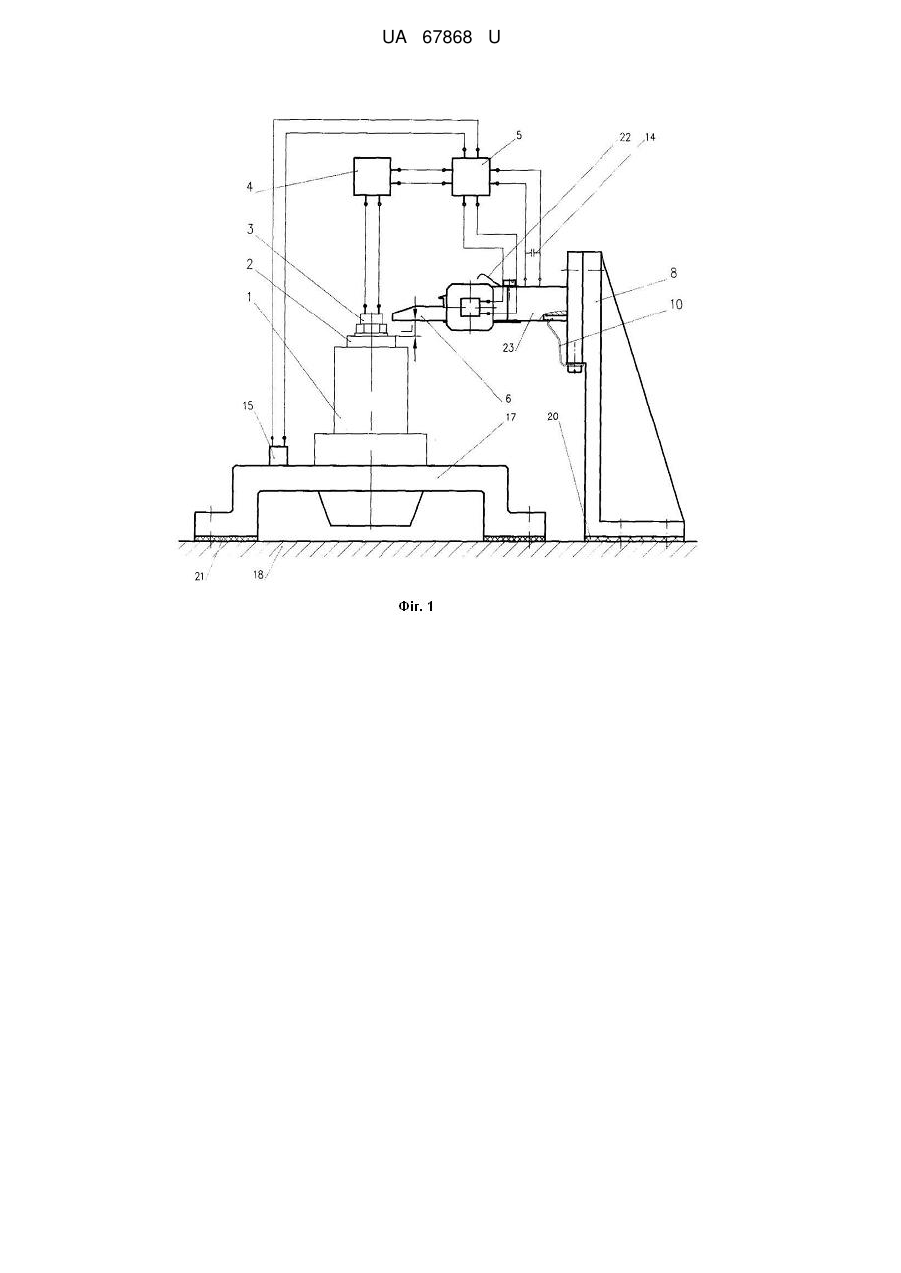

Реферат: Пристрій для визначення часових характеристик спрацьовування піромеханізму містить піромеханізм, обладнаний рухливим штоком і пірозарядом, систему введення в дію пірозаряду, перехідник, на якому закріплений піромеханізм, вимірювальний перетворювач прискорення, установлений на перехіднику на мінімальній відстані від піромеханізму, й систему виміру й реєстрації параметрів. Також пристрій містить обладнаний пружиною поворотний важіль, розташований перпендикулярно до напрямку переміщення рухливого штока піромеханізму й установлений за допомогою осі, що обладнана площадкою й вимірювальним перетворювачем прискорення й закріплена на корпусі, обладнаному пружиною-фіксатором, засувкою й установленими через електричні ізолятори нормально-замкнутими електричними контактами з іскрогасником. При цьому корпус установлений на кронштейні, що разом з перехідником кріплення піромеханізму встановлений на основі через віброізолювальні прокладки. Поворотний важіль має буртик, зачіп і електропровідну пластину, установлену на важелі через електричний ізолятор. UA 67868 U (12) UA 67868 U UA 67868 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до вимірювальної техніки і може бути використана при експериментальному відпрацьовуванні агрегатів автоматики літальних апаратів (галузь - авіація и ракетно-космічна техніка). Відомий пристрій для визначення моменту часу початку спрацьовування піромеханізму, що містить піромеханізм, пірозаряд, приєднаний до піромеханізму вимірювальний перетворювач тиску й систему виміру й реєстрації параметрів (BEMENT L.J., MULTHAUP H.A., "Determining functional reability of pyrotechnic mechanical devices", Fig. 6, p. 10, American Institute of Aeronaftics and Astronautics). Недоліком цього пристрою є те, що він містить приєднаний до піромеханізму вимірювальний перетворювач тиску, який збільшує внутрішній об'єм порожнини, в яку витікають порохові гази, що утворюються при горінні пороху. Внаслідок зазначеного відбувається зменшення зусилля, що розвиває піромеханізм при його спрацьовуванні, що збільшує час спрацьовування піромеханізму й, відповідно, зменшує точність визначення часових характеристик спрацьовування піромеханізму й вимагає певних мір захисту вимірювального перетворювача тиску від впливу високотемпературних газів, що також негативно впливає на результати вимірів. Крім того, зазначений пристрій не дозволяє визначати момент часу закінчення розфіксації піромеханізму й відділення відокремлюваного об'єкта. Найбільш близьким за технічною сутністю до запропонованого пристрою є пристрій, що містить піромеханізм, оснащений пірозарядом, систему введення в дію пірозаряду, систему виміру й реєстрації параметрів і основу, на якій закріплений піромеханізм; при цьому, на основі на мінімальній відстані від піромеханізму розміщений п'єзоелектричний перетворювач, а вісь чутливості п'єзоелектричного перетворювача розташована паралельно напрямку дії зусилля, створюваного піромеханізмом внаслідок впливу введення в дію його пірозаряду (патент № 74845 України, МПК G01L 5/14, бюл. № 2, 2006 р. - прототип). Недоліком цього пристрою є відсутність у ньому елементів, що дозволяють визначити момент часу закінчення процесу розфіксації піромеханізму і відділення відокремлюваного об'єкта. В основу корисної моделі "Пристрій для визначення часових характеристик спрацьовування піромеханізму" поставлене завдання визначення моменту часу початку процесу спрацьовування піромеханізму, моменту часу початку спрацьовування пірозаряду піромеханізму й моменту часу закінчення процесу розфіксації піромеханізму. Для вирішення поставленого завдання пропонується пристрій, що містить обладнаний пружиною поворотний важіль, розташований перпендикулярно до напрямку переміщення рухливого штока піромеханізму й установлений за допомогою осі, що обладнана площадкою й вимірювальним перетворювачем прискорення й закріплена на корпусі, обладнаному пружиноюфіксатором, засувкою й установленими через електричні ізолятори нормально-замкнутими електричними контактами з іскрогасником, при цьому корпус установлений на кронштейни, що разом з перехідником кріплення піромеханізму встановлений на основі через віброізолювальні прокладки, а поворотний важіль має буртик, зачіп і електропровідну пластину, установлену на важелі через електричний ізолятор. Відмітними суттєвими ознаками запропонованого пристрою є: - поворотний важіль, обладнаний пружиною, буртиком, зачепом і електропровідною пластиною, установленою через електричний ізолятор; зазначений поворотний важіль розташовано перпендикулярно до напрямку переміщення рухливого штока піромеханізму й установлено за допомогою осі обертання поворотного важеля на корпусі осі; - вісь обертання поворотного важеля, яка обладнана площадкою з розташованим на ній вимірювальним перетворювачем прискорення; - корпус осі, обладнаний пружиною-фіксатором, засувкою й електричними нормальнозамкнутими контактами, ізольованими від корпусу осі електричними ізоляторами; зазначений корпус установлений на основі за допомогою кронштейна й віброізолювальної прокладки; - пружина-фіксатор, яка настроєна разом із пружиною за принципом "спускового гачка стрілецької зброї"; - нормально-замкнуті електропровідною пластиною поворотного важеля контакти, постачені іскрогасником; - перехідник кріплення випробуваного піромеханізму й кронштейн, закріплений на основі через віброізолювальні прокладки. Завдяки наявності в пристрої обладнаного пружиною поворотного важеля, розташованого перпендикулярно до напрямку переміщення рухливого штока піромеханізму й установленого за допомогою осі, що обладнана площадкою й вимірювальним перетворювачем прискорення, на корпусі, обладнаному пружиною-фіксатором, засувкою й установленими через електричні 1 UA 67868 U 5 10 15 20 25 30 35 40 45 50 55 60 ізолятори нормально-замкнутими електричними контактами з іскрогасником і установлення корпусу на кронштейні, який разом з перехідником кріплення піромеханізму встановлений на основі через віброізолювальні прокладки, і наявності на поворотному важелі буртика, зачепа й електропровідної пластини, установленої на ньому через електричний ізолятор, забезпечується підвищення точності визначення часових характеристик спрацьовування піромеханізму. Таким чином, сукупність відомих ознак: - піромеханізм, обладнаний рухливим штоком і пірозарядом; - система введення в дію пірозаряда; - перехідник, на якому закреплений піромеханізм; - вимірювальний перетворювач прискорення, установлений на основі на мінімальній відстані від піромеханізму; - система виміру й реєстрації параметрів і нових суттєвих ознак забезпечує точну фіксацію моментів часу початку процесу спрацьовування піромеханізму, часу початку спрацьовування пірозаряду піромеханізму й часу закінчення процесу розфіксації піромеханізму, що дозволяє підтвердити надійність функціонування піромеханізму під час роботи його в натурних умовах на борту літального апарата. Для пояснення роботи пристрою додані креслення: Фіг. 1 - схема пристрою для визначення часових характеристик спрацьовування піромеханізму; Фіг. 2 - вигляд зверху пристрою для визначення часових характеристик спрацьовування піромеханізму; Фіг. 3 - вихідне положення поворотного важеля піромеханізму; Фіг. 4 - кінцеве положення поворотного важеля піромеханізму; Фіг. 5 - вузол Г фіг. 4. Пристрій для визначення часових характеристик спрацьовування піромеханізму містить: 1 випробуваний піромеханізм; 2 - рухливий шток піромеханізму 1; 3 - пірозаряд; 4 - систему введення в дію пірозаряду 3; 5 - систему виміру й реєстрації параметрів; 6 - поворотный важіль; 7 - вісь обертання поворотного важеля 6; 8 - кронштейн; 9 - пружину; 10 - пружину-фіксатор; 11 електропровідну пластину; 12 - нормально-замкнуті електричні контакти; 13 - електричний ізолятор; 14 - іскрогасник; 15, 16 - вимірювальні перетворювачі прискорення; 17 - перехідник; 18 - основу; 19 - електричний ізолятор; 20, 21 - прокладки; 22 - засувку й 23 - корпус осі 7. Робота пристрою здійснюється таким чином: випробуваний піромеханізм 1, обладнаний рухливим штоком 2 і пірозарядом 3, закріплюють за допомогою переходника 17 на основі 18 через прокладку 21, що служить для зм'якшення впливу ударного імпульсу, який виникає при спрацьовуванні пірозаряду 3. На мінімальній відстані від піромеханізму 1 установлюють вимірювальний перетворювач прискорення 15 таким чином, щоб його вісь чутливості розташовувалася паралельно поздовжній осі піромеханізму 1, і підключають рознімання перетворювача 15 до системи виміру й реєстрації параметрів 5. Через прокладку 20 закріплюють на основі 18 кронштейн 8, на якому встановлений корпус 23 осі 7, обладнаний пружиною-фіксатором 10, засувкою 22 і нормально-замкнутими контактами 12, установленими через електричний ізолятор 19. В корпусі 23 попередньо встановлений поворотний важіль 6, обладнаний пружиною 9, буртиком Б, зачепом В і електропровідною пластиною 11, установленою через електричний ізолятор 13. Поворотний важіль 6 розташований перпендикулярно до напрямку переміщення рухливого штока 2 піромеханізму 1 на видаленні L від торця рухливого штока 2, рівному величині ходу розфіксації піромеханізму 1. Пружина 9 прагне повернути поворотний важіль 6 по годинній стрілці, а пружина-фіксатор 10 утримує його у вихідному положенні; при цьому обидві пружини настроюють за принципом "спускового гачка стрілецької зброї", домагаючись такого положення, при якому буртик Б поворотного важеля 6 при незначному зусиллі з боку рухливого штока 2 зісковзує із запірної поверхні пружинифіксатора 10 (див. фіг. 3). На площадці осі 7 закріплений вимірювальний перетворювач прискорення 16, рознімання якого, а також електричні рознімання контактів 12 підключають до системи виміру й реєстрації параметрів 5. Перевіряють наявність електричного кола між контактами 12, замкнутими електропровідною пластиною 11, що установлена на електричному ізоляторі 13. Електричні контакти 12 включені в електричне коло постійного струму, оснащене іскрогасником 14, який служить для виключення іскроутворення при розмиканні електричних контактів 12. Підключають систему введення в дію 4 пірозаряду 3 і систему виміру й реєстрації параметрів 5. Одночасно вмикають систему виміру й реєстрації параметрів 5 і систему введення в дію пірозаряду 3 піромеханізму 1. В результаті спрацьовування пірозаряду 3 рухливий шток 2 піромеханізму 1 переміщається уздовж поздовжньої осі піромеханізму 1 і, 2 UA 67868 U 5 10 15 20 25 30 пройшовши відстань L, співударяється з поворотним важелем 6; при цьому буртик Б поворотного важеля 6 виходить із зачеплення із пружиною-фіксатором 10 і поворотний важіль 6, обертаючись на осі 7, приймає кінцеве положення, яке фіксується зачепом В і засувкою 22 (див. фіг. 3, 4). За момент часу початку процесу спрацьовування піромеханізму 1 приймають момент часу подачі електричної команди на пірозаряд 3; за момент часу спрацьовування пірозаряду 3 приймають момент часу появи ударного імпульсу, вимірюваного вимірювальним перетворювачем прискорення 15, а за момент часу закінчення розфіксації піромеханізму 1 приймають середнє арифметичне значення моменту часу появи ударного імпульсу, вимірюваного вимірювальним перетворювачем прискорення 16, і моменту часу розмикання електричних контактів 12. Застосування запропонованого пристрою для визначення часових характеристик спрацьовування піромеханізму дозволяє при стендовому експериментальному відпрацьовуванні піромеханізму більш точно фіксувати характерні моменти часу процесу спрацьовування піромеханізму, що забезпечує одержання більш точної інформації, необхідної для розрахунку надійності піромеханізмів, а також підвищує точність визначення моменту часу початку відділення відокремлюваних об'єктів від літального апарата. У теперішній час на підприємстві розроблена технологічна й конструкторська документація, яка дозволяє виготовити запропонований пристрій. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для визначення часових характеристик спрацьовування піромеханізму, що містить піромеханізм, обладнаний рухливим штоком і пірозарядом, систему введення в дію пірозаряду, перехідник, на якому закріплений піромеханізм, вимірювальний перетворювач прискорення, установлений на перехіднику на мінімальній відстані від піромеханізму, й систему виміру й реєстрації параметрів, який відрізняється тим, що він містить обладнаний пружиною поворотний важіль, розташований перпендикулярно до напрямку переміщення рухливого штока піромеханізму й установлений за допомогою осі, що обладнана площадкою й вимірювальним перетворювачем прискорення й закріплена на корпусі, обладнаному пружиною-фіксатором, засувкою й установленими через електричні ізолятори нормально-замкнутими електричними контактами з іскрогасником, при цьому корпус установлений на кронштейні, що разом з перехідником кріплення піромеханізму встановлений на основі через віброізолювальні прокладки, а поворотний важіль має буртик, зачіп і електропровідну пластину, установлену на важелі через електричний ізолятор. 3 UA 67868 U 4 UA 67868 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5

Дивитися

Додаткова інформація

Назва патенту англійською

Device for determination of cartridge actuated device running time characteristics

Автори англійською

Duplischeva Olha Mykhailivna, Lisovyi Anatolii Mykolaiovych, Porubaimekh Volodymyr Illich, Samoilenko Ihor Dmytrovych

Назва патенту російською

Устройство для определения временных характеристик срабатывания пиромеханизма

Автори російською

Дуплищева Ольга Михайловна, Лисовой Анатолий Николаевич, Порубаймех Владимир Ильич, Самойленко Игорь Дмитриевич

МПК / Мітки

МПК: G04F 13/00

Мітки: часових, характеристик, піромеханізму, визначення, спрацьовування, пристрій
