Порошковий стрічковий електрод

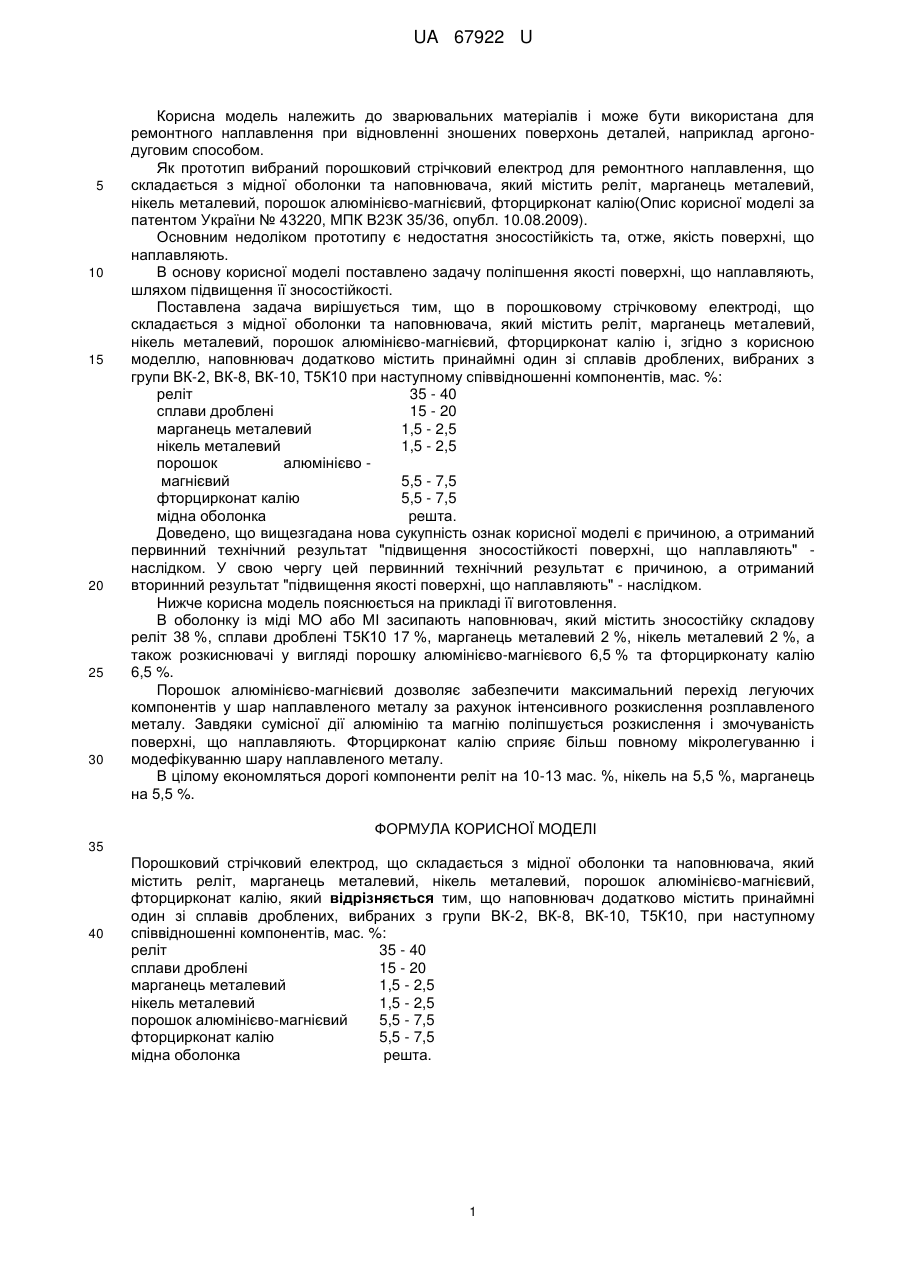

Реферат: Порошковий стрічковий електрод складається з мідної оболонки та наповнювача, який містить реліт, марганець металевий, нікель металевий, порошок алюмінієво-магнієвий, фторцирконат калію. Додатково містить принаймні один зі сплавів дроблених, вибраних з групи ВК-2, ВК-8, ВК10, Т5К10. UA 67922 U (12) UA 67922 U UA 67922 U 5 10 15 20 25 30 Корисна модель належить до зварювальних матеріалів і може бути використана для ремонтного наплавлення при відновленні зношених поверхонь деталей, наприклад аргонодуговим способом. Як прототип вибраний порошковий стрічковий електрод для ремонтного наплавлення, що складається з мідної оболонки та наповнювача, який містить реліт, марганець металевий, нікель металевий, порошок алюмінієво-магнієвий, фторцирконат калію(Опис корисної моделі за патентом України № 43220, МПК В23К 35/36, опубл. 10.08.2009). Основним недоліком прототипу є недостатня зносостійкість та, отже, якість поверхні, що наплавляють. В основу корисної моделі поставлено задачу поліпшення якості поверхні, що наплавляють, шляхом підвищення її зносостійкості. Поставлена задача вирішується тим, що в порошковому стрічковому електроді, що складається з мідної оболонки та наповнювача, який містить реліт, марганець металевий, нікель металевий, порошок алюмінієво-магнієвий, фторцирконат калію і, згідно з корисною моделлю, наповнювач додатково містить принаймні один зі сплавів дроблених, вибраних з групи ВК-2, ВК-8, ВК-10, Т5К10 при наступному співвідношенні компонентів, мас. %: реліт 35 - 40 сплави дроблені 15 - 20 марганець металевий 1,5 - 2,5 нікель металевий 1,5 - 2,5 порошок алюмінієво магнієвий 5,5 - 7,5 фторцирконат калію 5,5 - 7,5 мідна оболонка решта. Доведено, що вищезгадана нова сукупність ознак корисної моделі є причиною, а отриманий первинний технічний результат "підвищення зносостійкості поверхні, що наплавляють" наслідком. У свою чергу цей первинний технічний результат є причиною, а отриманий вторинний результат "підвищення якості поверхні, що наплавляють" - наслідком. Нижче корисна модель пояснюється на прикладі її виготовлення. В оболонку із міді МО або МІ засипають наповнювач, який містить зносостійку складову реліт 38 %, сплави дроблені Т5К10 17 %, марганець металевий 2 %, нікель металевий 2 %, а також розкиснювачі у вигляді порошку алюмінієво-магнієвого 6,5 % та фторцирконату калію 6,5 %. Порошок алюмінієво-магнієвий дозволяє забезпечити максимальний перехід легуючих компонентів у шар наплавленого металу за рахунок інтенсивного розкислення розплавленого металу. Завдяки сумісної дії алюмінію та магнію поліпшується розкислення і змочуваність поверхні, що наплавляють. Фторцирконат калію сприяє більш повному мікролегуванню і модефікуванню шару наплавленого металу. В цілому економляться дорогі компоненти реліт на 10-13 мас. %, нікель на 5,5 %, марганець на 5,5 %. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Порошковий стрічковий електрод, що складається з мідної оболонки та наповнювача, який містить реліт, марганець металевий, нікель металевий, порошок алюмінієво-магнієвий, фторцирконат калію, який відрізняється тим, що наповнювач додатково містить принаймні один зі сплавів дроблених, вибраних з групи ВК-2, ВК-8, ВК-10, Т5К10, при наступному співвідношенні компонентів, мас. %: реліт 35 - 40 сплави дроблені 15 - 20 марганець металевий 1,5 - 2,5 нікель металевий 1,5 - 2,5 порошок алюмінієво-магнієвий 5,5 - 7,5 фторцирконат калію 5,5 - 7,5 мідна оболонка решта. 1 UA 67922 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
