Канальний конвектор

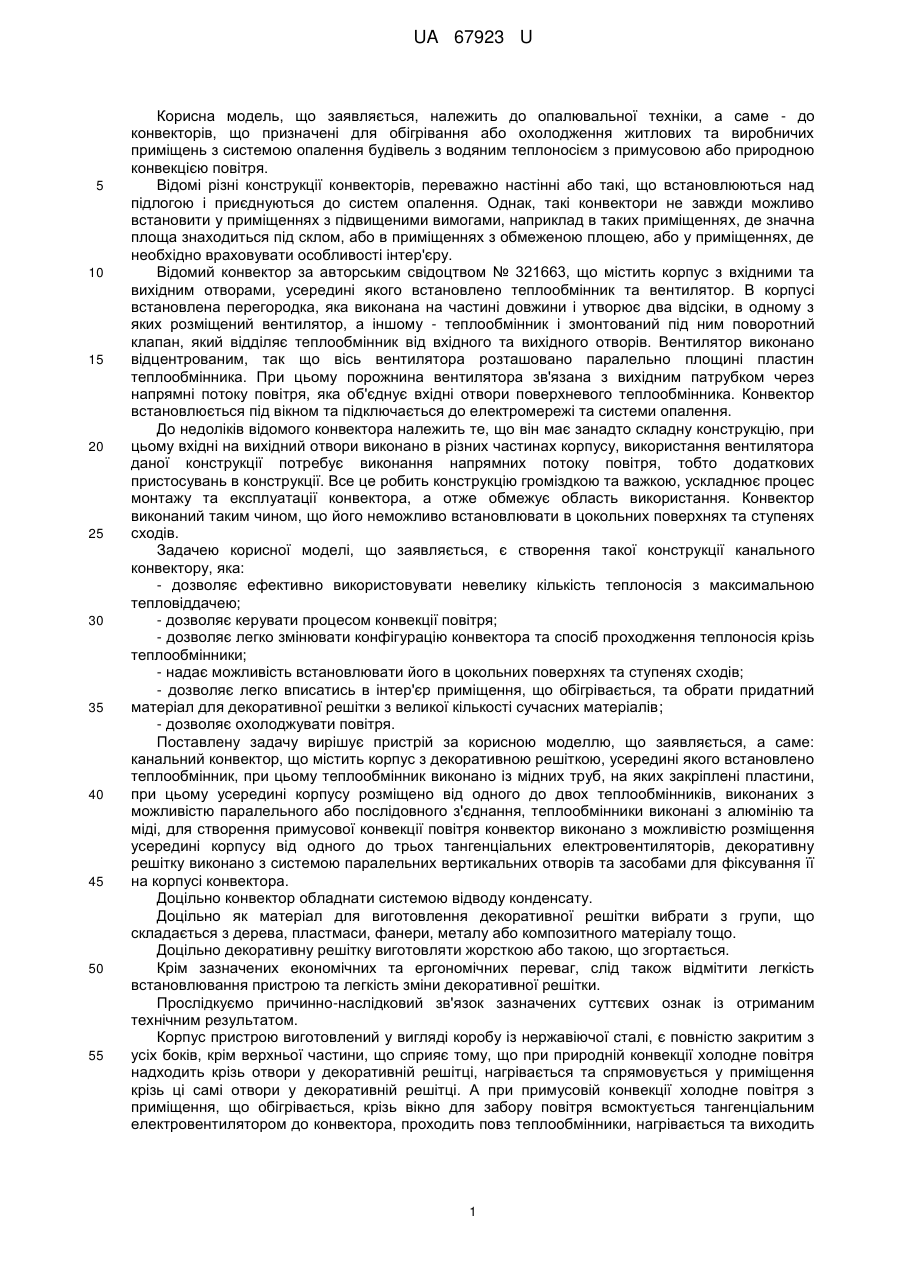

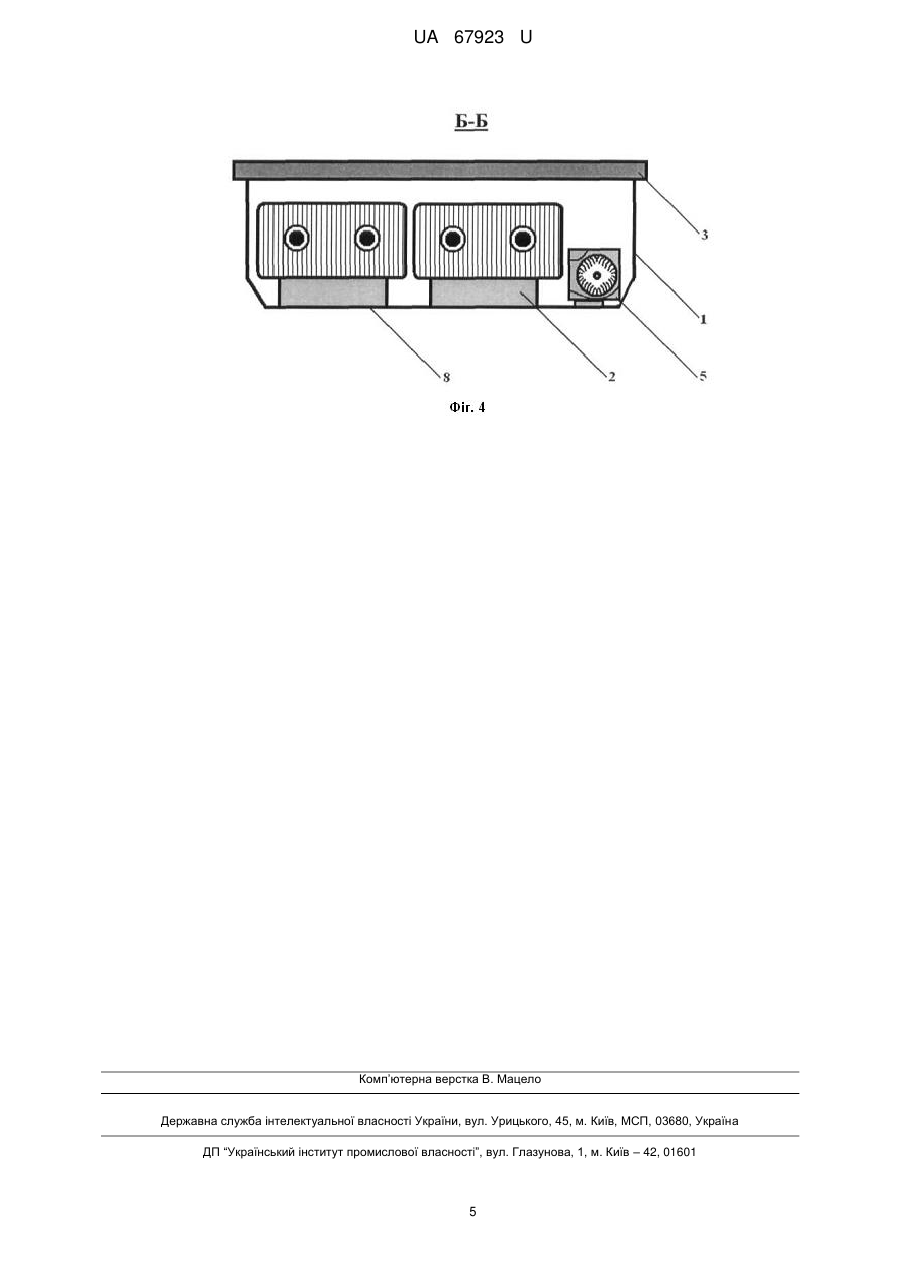

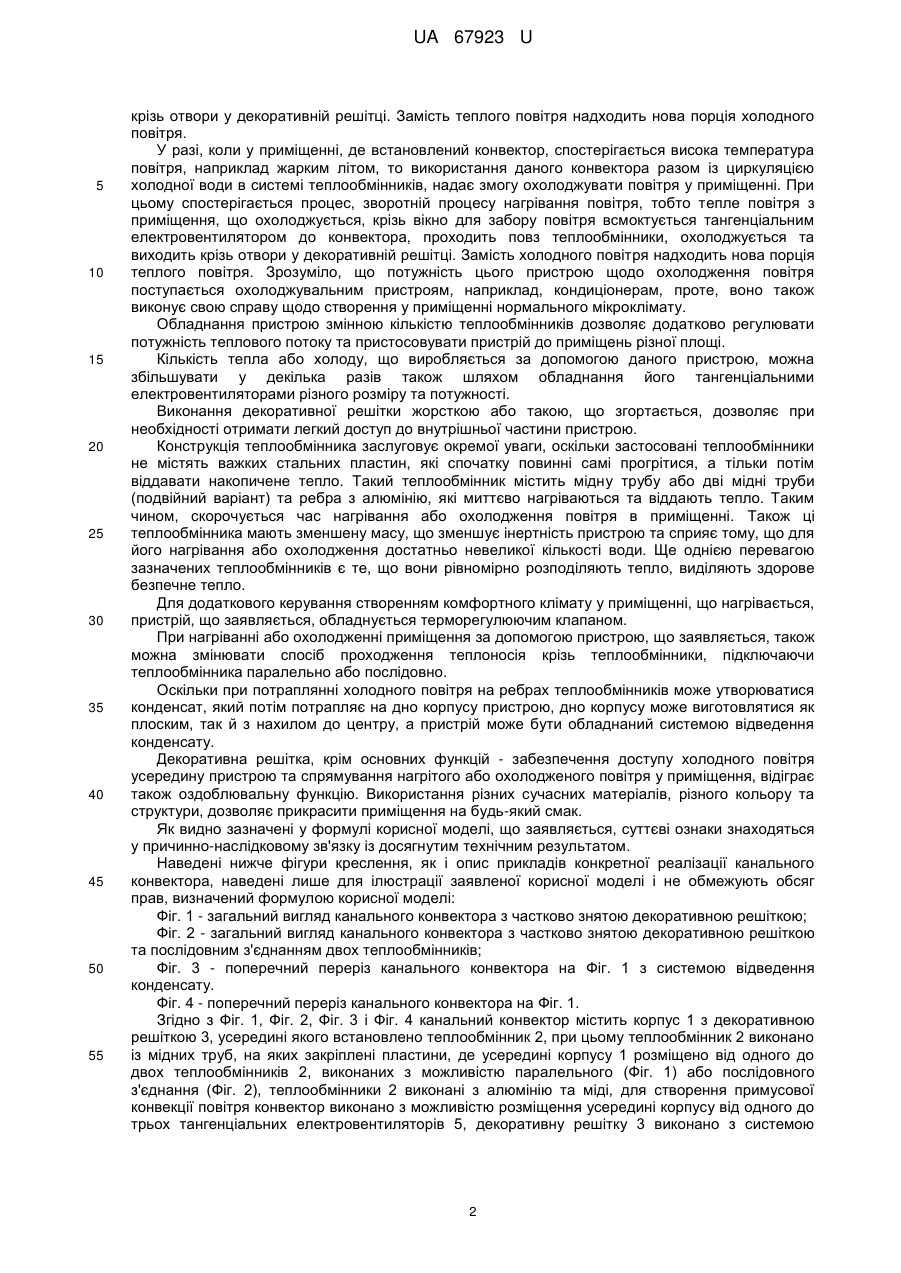

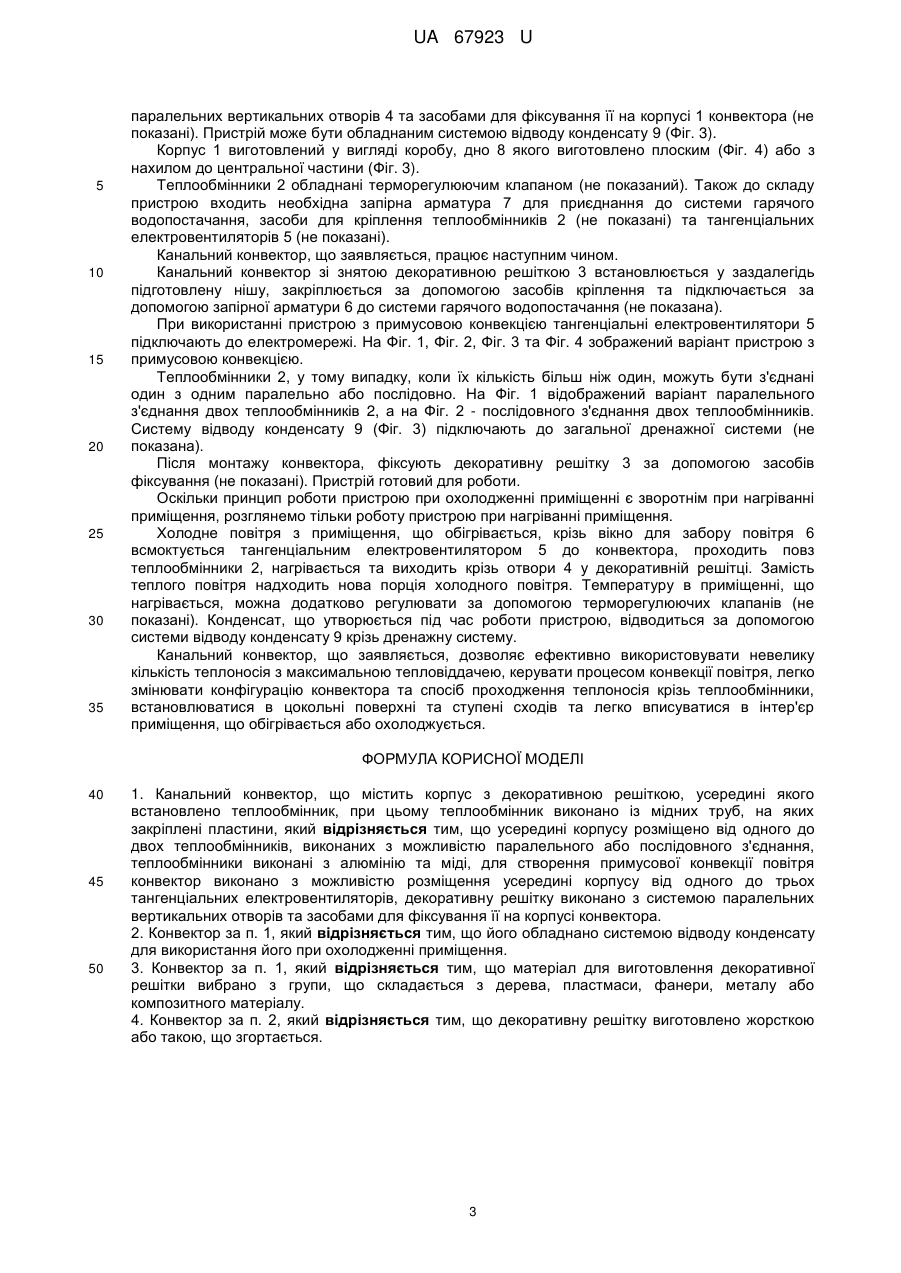

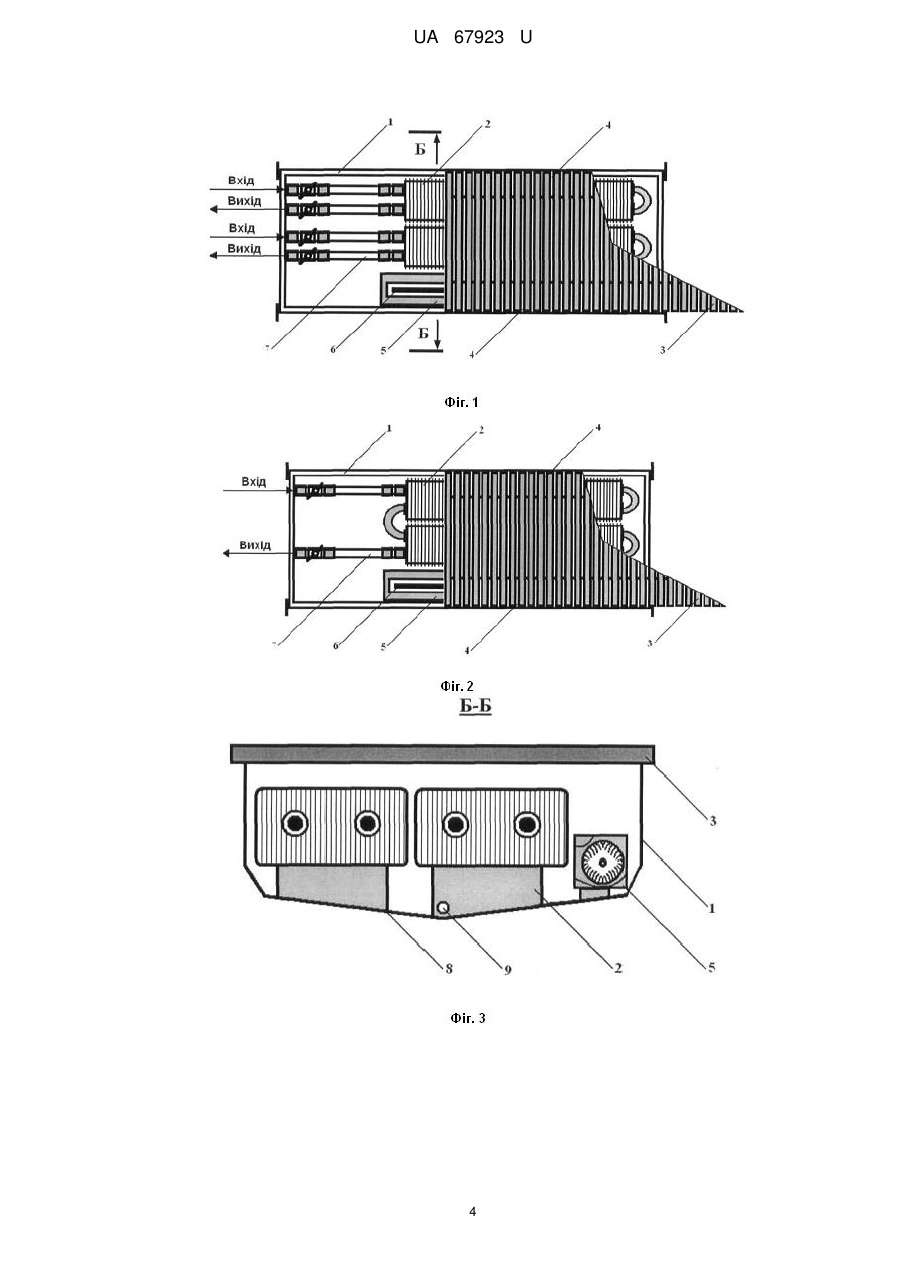

Реферат: Канальний конвектор містить корпус з декоративною решіткою, усередині якого встановлено теплообмінник. Теплообмінник виконано із мідних труб, на яких закріплені пластини. Усередині корпусу розміщено від одного до двох теплообмінників, виконаних з можливістю паралельного або послідовного з'єднання. Теплообмінники виконані з алюмінію та міді. Для створення примусової конвекції повітря конвектор виконано з можливістю розміщення усередині корпусу від одного до трьох тангенціальних електровентиляторів. Декоративну решітку виконано з системою паралельних вертикальних отворів та засобами для фіксування її на корпусі конвектора. UA 67923 U (12) UA 67923 U UA 67923 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель, що заявляється, належить до опалювальної техніки, а саме - до конвекторів, що призначені для обігрівання або охолодження житлових та виробничих приміщень з системою опалення будівель з водяним теплоносієм з примусовою або природною конвекцією повітря. Відомі різні конструкції конвекторів, переважно настінні або такі, що встановлюються над підлогою і приєднуються до систем опалення. Однак, такі конвектори не завжди можливо встановити у приміщеннях з підвищеними вимогами, наприклад в таких приміщеннях, де значна площа знаходиться під склом, або в приміщеннях з обмеженою площею, або у приміщеннях, де необхідно враховувати особливості інтер'єру. Відомий конвектор за авторським свідоцтвом № 321663, що містить корпус з вхідними та вихідним отворами, усередині якого встановлено теплообмінник та вентилятор. В корпусі встановлена перегородка, яка виконана на частині довжини і утворює два відсіки, в одному з яких розміщений вентилятор, а іншому - теплообмінник і змонтований під ним поворотний клапан, який відділяє теплообмінник від вхідного та вихідного отворів. Вентилятор виконано відцентрованим, так що вісь вентилятора розташовано паралельно площині пластин теплообмінника. При цьому порожнина вентилятора зв'язана з вихідним патрубком через напрямні потоку повітря, яка об'єднує вхідні отвори поверхневого теплообмінника. Конвектор встановлюється під вікном та підключається до електромережі та системи опалення. До недоліків відомого конвектора належить те, що він має занадто складну конструкцію, при цьому вхідні на вихідний отвори виконано в різних частинах корпусу, використання вентилятора даної конструкції потребує виконання напрямних потоку повітря, тобто додаткових пристосувань в конструкції. Все це робить конструкцію громіздкою та важкою, ускладнює процес монтажу та експлуатації конвектора, а отже обмежує область використання. Конвектор виконаний таким чином, що його неможливо встановлювати в цокольних поверхнях та ступенях сходів. Задачею корисної моделі, що заявляється, є створення такої конструкції канального конвектору, яка: - дозволяє ефективно використовувати невелику кількість теплоносія з максимальною тепловіддачею; - дозволяє керувати процесом конвекції повітря; - дозволяє легко змінювати конфігурацію конвектора та спосіб проходження теплоносія крізь теплообмінники; - надає можливість встановлювати його в цокольних поверхнях та ступенях сходів; - дозволяє легко вписатись в інтер'єр приміщення, що обігрівається, та обрати придатний матеріал для декоративної решітки з великої кількості сучасних матеріалів; - дозволяє охолоджувати повітря. Поставлену задачу вирішує пристрій за корисною моделлю, що заявляється, а саме: канальний конвектор, що містить корпус з декоративною решіткою, усередині якого встановлено теплообмінник, при цьому теплообмінник виконано із мідних труб, на яких закріплені пластини, при цьому усередині корпусу розміщено від одного до двох теплообмінників, виконаних з можливістю паралельного або послідовного з'єднання, теплообмінники виконані з алюмінію та міді, для створення примусової конвекції повітря конвектор виконано з можливістю розміщення усередині корпусу від одного до трьох тангенціальних електровентиляторів, декоративну решітку виконано з системою паралельних вертикальних отворів та засобами для фіксування її на корпусі конвектора. Доцільно конвектор обладнати системою відводу конденсату. Доцільно як матеріал для виготовлення декоративної решітки вибрати з групи, що складається з дерева, пластмаси, фанери, металу або композитного матеріалу тощо. Доцільно декоративну решітку виготовляти жорсткою або такою, що згортається. Крім зазначених економічних та ергономічних переваг, слід також відмітити легкість встановлювання пристрою та легкість зміни декоративної решітки. Прослідкуємо причинно-наслідковий зв'язок зазначених суттєвих ознак із отриманим технічним результатом. Корпус пристрою виготовлений у вигляді коробу із нержавіючої сталі, є повністю закритим з усіх боків, крім верхньої частини, що сприяє тому, що при природній конвекції холодне повітря надходить крізь отвори у декоративній решітці, нагрівається та спрямовується у приміщення крізь ці самі отвори у декоративній решітці. А при примусовій конвекції холодне повітря з приміщення, що обігрівається, крізь вікно для забору повітря всмоктується тангенціальним електровентилятором до конвектора, проходить повз теплообмінники, нагрівається та виходить 1 UA 67923 U 5 10 15 20 25 30 35 40 45 50 55 крізь отвори у декоративній решітці. Замість теплого повітря надходить нова порція холодного повітря. У разі, коли у приміщенні, де встановлений конвектор, спостерігається висока температура повітря, наприклад жарким літом, то використання даного конвектора разом із циркуляцією холодної води в системі теплообмінників, надає змогу охолоджувати повітря у приміщенні. При цьому спостерігається процес, зворотній процесу нагрівання повітря, тобто тепле повітря з приміщення, що охолоджується, крізь вікно для забору повітря всмоктується тангенціальним електровентилятором до конвектора, проходить повз теплообмінники, охолоджується та виходить крізь отвори у декоративній решітці. Замість холодного повітря надходить нова порція теплого повітря. Зрозуміло, що потужність цього пристрою щодо охолодження повітря поступається охолоджувальним пристроям, наприклад, кондиціонерам, проте, воно також виконує свою справу щодо створення у приміщенні нормального мікроклімату. Обладнання пристрою змінною кількістю теплообмінників дозволяє додатково регулювати потужність теплового потоку та пристосовувати пристрій до приміщень різної площі. Кількість тепла або холоду, що виробляється за допомогою даного пристрою, можна збільшувати у декілька разів також шляхом обладнання його тангенціальними електровентиляторами різного розміру та потужності. Виконання декоративної решітки жорсткою або такою, що згортається, дозволяє при необхідності отримати легкий доступ до внутрішньої частини пристрою. Конструкція теплообмінника заслуговує окремої уваги, оскільки застосовані теплообмінники не містять важких стальних пластин, які спочатку повинні самі прогрітися, а тільки потім віддавати накопичене тепло. Такий теплообмінник містить мідну трубу або дві мідні труби (подвійний варіант) та ребра з алюмінію, які миттєво нагріваються та віддають тепло. Таким чином, скорочується час нагрівання або охолодження повітря в приміщенні. Також ці теплообмінника мають зменшену масу, що зменшує інертність пристрою та сприяє тому, що для його нагрівання або охолодження достатньо невеликої кількості води. Ще однією перевагою зазначених теплообмінників є те, що вони рівномірно розподіляють тепло, виділяють здорове безпечне тепло. Для додаткового керування створенням комфортного клімату у приміщенні, що нагрівається, пристрій, що заявляється, обладнується терморегулюючим клапаном. При нагріванні або охолодженні приміщення за допомогою пристрою, що заявляється, також можна змінювати спосіб проходження теплоносія крізь теплообмінники, підключаючи теплообмінника паралельно або послідовно. Оскільки при потраплянні холодного повітря на ребрах теплообмінників може утворюватися конденсат, який потім потрапляє на дно корпусу пристрою, дно корпусу може виготовлятися як плоским, так й з нахилом до центру, а пристрій може бути обладнаний системою відведення конденсату. Декоративна решітка, крім основних функцій - забезпечення доступу холодного повітря усередину пристрою та спрямування нагрітого або охолодженого повітря у приміщення, відіграє також оздоблювальну функцію. Використання різних сучасних матеріалів, різного кольору та структури, дозволяє прикрасити приміщення на будь-який смак. Як видно зазначені у формулі корисної моделі, що заявляється, суттєві ознаки знаходяться у причинно-наслідковому зв'язку із досягнутим технічним результатом. Наведені нижче фігури креслення, як і опис прикладів конкретної реалізації канального конвектора, наведені лише для ілюстрації заявленої корисної моделі і не обмежують обсяг прав, визначений формулою корисної моделі: Фіг. 1 - загальний вигляд канального конвектора з частково знятою декоративною решіткою; Фіг. 2 - загальний вигляд канального конвектора з частково знятою декоративною решіткою та послідовним з'єднанням двох теплообмінників; Фіг. 3 - поперечний переріз канального конвектора на Фіг. 1 з системою відведення конденсату. Фіг. 4 - поперечний переріз канального конвектора на Фіг. 1. Згідно з Фіг. 1, Фіг. 2, Фіг. 3 і Фіг. 4 канальний конвектор містить корпус 1 з декоративною решіткою 3, усередині якого встановлено теплообмінник 2, при цьому теплообмінник 2 виконано із мідних труб, на яких закріплені пластини, де усередині корпусу 1 розміщено від одного до двох теплообмінників 2, виконаних з можливістю паралельного (Фіг. 1) або послідовного з'єднання (Фіг. 2), теплообмінники 2 виконані з алюмінію та міді, для створення примусової конвекції повітря конвектор виконано з можливістю розміщення усередині корпусу від одного до трьох тангенціальних електровентиляторів 5, декоративну решітку 3 виконано з системою 2 UA 67923 U 5 10 15 20 25 30 35 паралельних вертикальних отворів 4 та засобами для фіксування її на корпусі 1 конвектора (не показані). Пристрій може бути обладнаним системою відводу конденсату 9 (Фіг. 3). Корпус 1 виготовлений у вигляді коробу, дно 8 якого виготовлено плоским (Фіг. 4) або з нахилом до центральної частини (Фіг. 3). Теплообмінники 2 обладнані терморегулюючим клапаном (не показаний). Також до складу пристрою входить необхідна запірна арматура 7 для приєднання до системи гарячого водопостачання, засоби для кріплення теплообмінників 2 (не показані) та тангенціальних електровентиляторів 5 (не показані). Канальний конвектор, що заявляється, працює наступним чином. Канальний конвектор зі знятою декоративною решіткою 3 встановлюється у заздалегідь підготовлену нішу, закріплюється за допомогою засобів кріплення та підключається за допомогою запірної арматури 6 до системи гарячого водопостачання (не показана). При використанні пристрою з примусовою конвекцією тангенціальні електровентилятори 5 підключають до електромережі. На Фіг. 1, Фіг. 2, Фіг. 3 та Фіг. 4 зображений варіант пристрою з примусовою конвекцією. Теплообмінники 2, у тому випадку, коли їх кількість більш ніж один, можуть бути з'єднані один з одним паралельно або послідовно. На Фіг. 1 відображений варіант паралельного з'єднання двох теплообмінників 2, а на Фіг. 2 - послідовного з'єднання двох теплообмінників. Систему відводу конденсату 9 (Фіг. 3) підключають до загальної дренажної системи (не показана). Після монтажу конвектора, фіксують декоративну решітку 3 за допомогою засобів фіксування (не показані). Пристрій готовий для роботи. Оскільки принцип роботи пристрою при охолодженні приміщенні є зворотнім при нагріванні приміщення, розглянемо тільки роботу пристрою при нагріванні приміщення. Холодне повітря з приміщення, що обігрівається, крізь вікно для забору повітря 6 всмоктується тангенціальним електровентилятором 5 до конвектора, проходить повз теплообмінники 2, нагрівається та виходить крізь отвори 4 у декоративній решітці. Замість теплого повітря надходить нова порція холодного повітря. Температуру в приміщенні, що нагрівається, можна додатково регулювати за допомогою терморегулюючих клапанів (не показані). Конденсат, що утворюється під час роботи пристрою, відводиться за допомогою системи відводу конденсату 9 крізь дренажну систему. Канальний конвектор, що заявляється, дозволяє ефективно використовувати невелику кількість теплоносія з максимальною тепловіддачею, керувати процесом конвекції повітря, легко змінювати конфігурацію конвектора та спосіб проходження теплоносія крізь теплообмінники, встановлюватися в цокольні поверхні та ступені сходів та легко вписуватися в інтер'єр приміщення, що обігрівається або охолоджується. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 1. Канальний конвектор, що містить корпус з декоративною решіткою, усередині якого встановлено теплообмінник, при цьому теплообмінник виконано із мідних труб, на яких закріплені пластини, який відрізняється тим, що усередині корпусу розміщено від одного до двох теплообмінників, виконаних з можливістю паралельного або послідовного з'єднання, теплообмінники виконані з алюмінію та міді, для створення примусової конвекції повітря конвектор виконано з можливістю розміщення усередині корпусу від одного до трьох тангенціальних електровентиляторів, декоративну решітку виконано з системою паралельних вертикальних отворів та засобами для фіксування її на корпусі конвектора. 2. Конвектор за п. 1, який відрізняється тим, що його обладнано системою відводу конденсату для використання його при охолодженні приміщення. 3. Конвектор за п. 1, який відрізняється тим, що матеріал для виготовлення декоративної решітки вибрано з групи, що складається з дерева, пластмаси, фанери, металу або композитного матеріалу. 4. Конвектор за п. 2, який відрізняється тим, що декоративну решітку виготовлено жорсткою або такою, що згортається. 3 UA 67923 U 4 UA 67923 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
