Шнековий прес для віджимання рідини з високовологих рослинних матеріалів
Номер патенту: 68004
Опубліковано: 12.03.2012
Автори: Шевченко Ігор Аркадійович, Безпалов Руслан Ігорович, Луц Павло Михайлович
Формула / Реферат
Шнековий прес для віджимання рідини з високовологих рослинних матеріалів, що містить приймальний бункер та пару паралельних шнеків, розміщених у перфорованому корпусі, який відрізняється тим, що він оснащений віджимною насадкою, встановленою на кінці перфорованого корпусу і забезпеченою регулюючими пластинами, розміщеними всередині віджимної насадки на її стінках з можливістю осьового переміщення та фіксації.
Текст

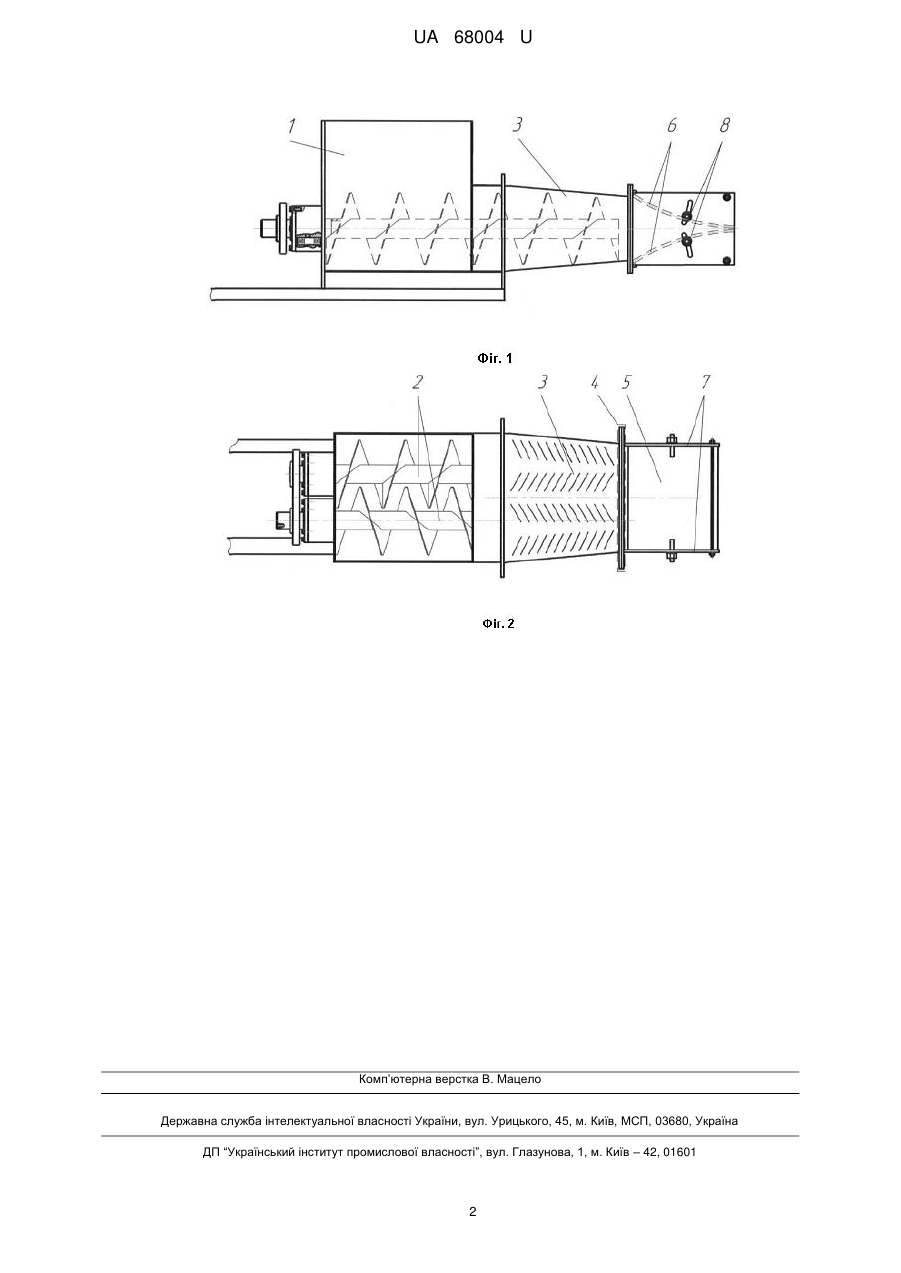

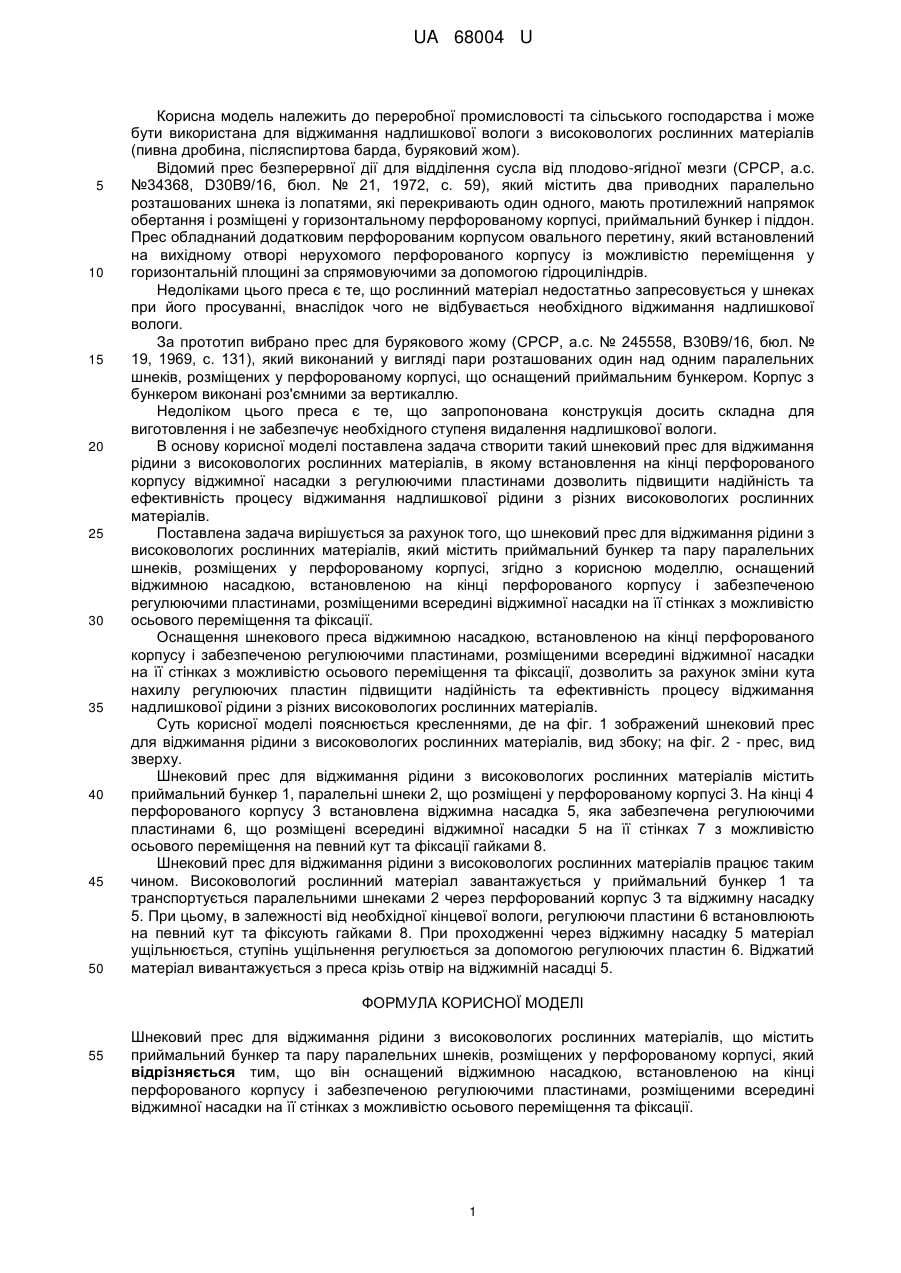

Реферат: UA 68004 U UA 68004 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до переробної промисловості та сільського господарства і може бути використана для віджимання надлишкової вологи з високовологих рослинних матеріалів (пивна дробина, післяспиртова барда, буряковий жом). Відомий прес безперервної дії для відділення сусла від плодово-ягідної мезги (СРСР, a.c. №34368, D30B9/16, бюл. № 21, 1972, с. 59), який містить два приводних паралельно розташованих шнека із лопатями, які перекривають один одного, мають протилежний напрямок обертання і розміщені у горизонтальному перфорованому корпусі, приймальний бункер і піддон. Прес обладнаний додатковим перфорованим корпусом овального перетину, який встановлений на вихідному отворі нерухомого перфорованого корпусу із можливістю переміщення у горизонтальній площині за спрямовуючими за допомогою гідроциліндрів. Недоліками цього преса є те, що рослинний матеріал недостатньо запресовується у шнеках при його просуванні, внаслідок чого не відбувається необхідного віджимання надлишкової вологи. За прототип вибрано прес для бурякового жому (СРСР, а.с. № 245558, В30В9/16, бюл. № 19, 1969, с. 131), який виконаний у вигляді пари розташованих один над одним паралельних шнеків, розміщених у перфорованому корпусі, що оснащений приймальним бункером. Корпус з бункером виконані роз'ємними за вертикаллю. Недоліком цього преса є те, що запропонована конструкція досить складна для виготовлення і не забезпечує необхідного ступеня видалення надлишкової вологи. В основу корисної моделі поставлена задача створити такий шнековий прес для віджимання рідини з високовологих рослинних матеріалів, в якому встановлення на кінці перфорованого корпусу віджимної насадки з регулюючими пластинами дозволить підвищити надійність та ефективність процесу віджимання надлишкової рідини з різних високовологих рослинних матеріалів. Поставлена задача вирішується за рахунок того, що шнековий прес для віджимання рідини з високовологих рослинних матеріалів, який містить приймальний бункер та пару паралельних шнеків, розміщених у перфорованому корпусі, згідно з корисною моделлю, оснащений віджимною насадкою, встановленою на кінці перфорованого корпусу і забезпеченою регулюючими пластинами, розміщеними всередині віджимної насадки на її стінках з можливістю осьового переміщення та фіксації. Оснащення шнекового преса віджимною насадкою, встановленою на кінці перфорованого корпусу і забезпеченою регулюючими пластинами, розміщеними всередині віджимної насадки на її стінках з можливістю осьового переміщення та фіксації, дозволить за рахунок зміни кута нахилу регулюючих пластин підвищити надійність та ефективність процесу віджимання надлишкової рідини з різних високовологих рослинних матеріалів. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 зображений шнековий прес для віджимання рідини з високовологих рослинних матеріалів, вид збоку; на фіг. 2 - прес, вид зверху. Шнековий прес для віджимання рідини з високовологих рослинних матеріалів містить приймальний бункер 1, паралельні шнеки 2, що розміщені у перфорованому корпусі 3. На кінці 4 перфорованого корпусу 3 встановлена віджимна насадка 5, яка забезпечена регулюючими пластинами 6, що розміщені всередині віджимної насадки 5 на її стінках 7 з можливістю осьового переміщення на певний кут та фіксації гайками 8. Шнековий прес для віджимання рідини з високовологих рослинних матеріалів працює таким чином. Високовологий рослинний матеріал завантажується у приймальний бункер 1 та транспортується паралельними шнеками 2 через перфорований корпус 3 та віджимну насадку 5. При цьому, в залежності від необхідної кінцевої вологи, регулюючи пластини 6 встановлюють на певний кут та фіксують гайками 8. При проходженні через віджимну насадку 5 матеріал ущільнюється, ступінь ущільнення регулюється за допомогою регулюючих пластин 6. Віджатий матеріал вивантажується з преса крізь отвір на віджимній насадці 5. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Шнековий прес для віджимання рідини з високовологих рослинних матеріалів, що містить приймальний бункер та пару паралельних шнеків, розміщених у перфорованому корпусі, який відрізняється тим, що він оснащений віджимною насадкою, встановленою на кінці перфорованого корпусу і забезпеченою регулюючими пластинами, розміщеними всередині віджимної насадки на її стінках з можливістю осьового переміщення та фіксації. 1 UA 68004 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
