Спосіб автоматичного керування процесом мембранної дистиляції

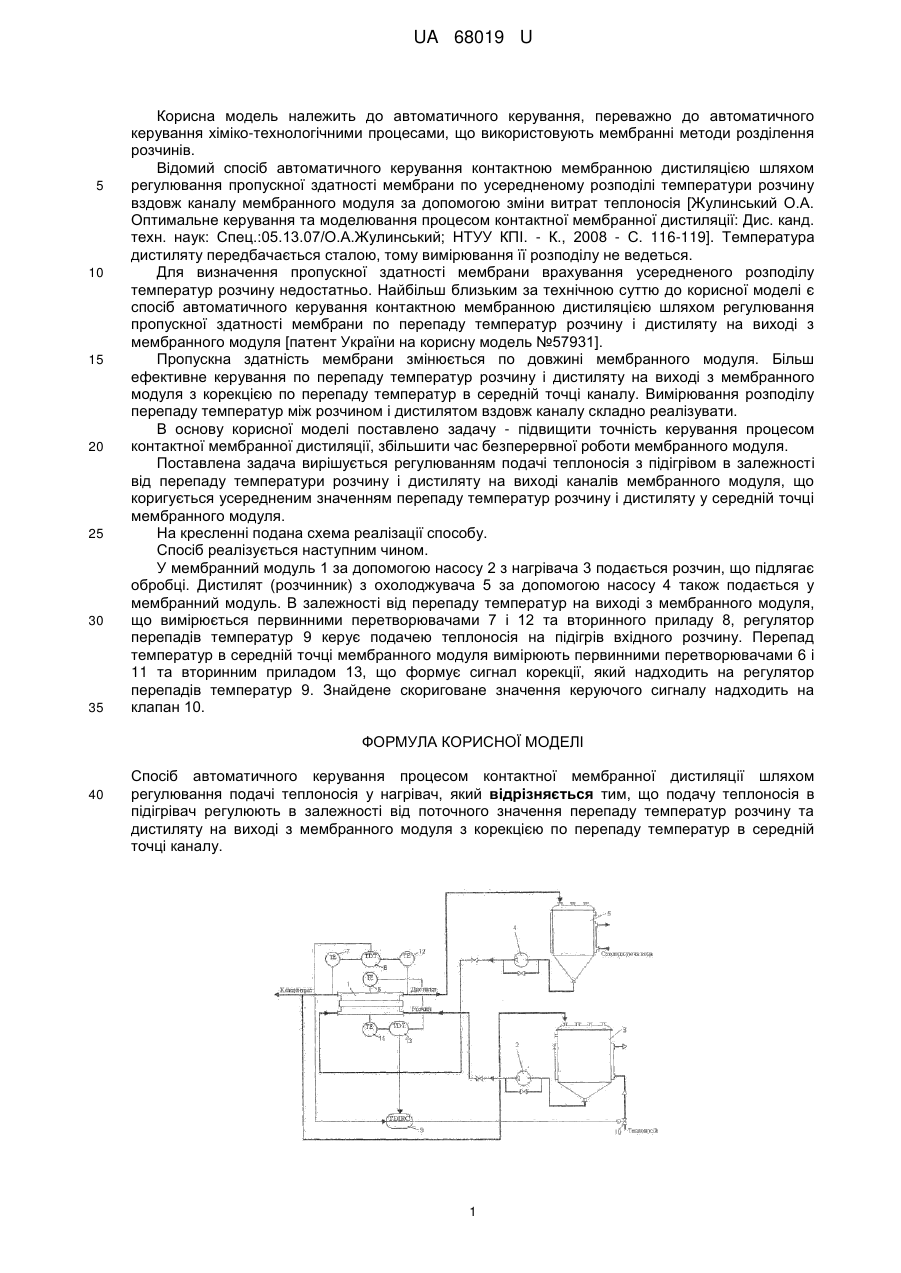

Реферат: UA 68019 U UA 68019 U 5 10 15 20 25 30 35 Корисна модель належить до автоматичного керування, переважно до автоматичного керування хіміко-технологічними процесами, що використовують мембранні методи розділення розчинів. Відомий спосіб автоматичного керування контактною мембранною дистиляцією шляхом регулювання пропускної здатності мембрани по усередненому розподілі температури розчину вздовж каналу мембранного модуля за допомогою зміни витрат теплоносія [Жулинський О.А. Оптимальне керування та моделювання процесом контактної мембранної дистиляції: Дис. канд. техн. наук: Спец.:05.13.07/О.А.Жулинський; НТУУ КПІ. - К., 2008 - С. 116-119]. Температура дистиляту передбачається сталою, тому вимірювання її розподілу не ведеться. Для визначення пропускної здатності мембрани врахування усередненого розподілу температур розчину недостатньо. Найбільш близьким за технічною суттю до корисної моделі є спосіб автоматичного керування контактною мембранною дистиляцією шляхом регулювання пропускної здатності мембрани по перепаду температур розчину і дистиляту на виході з мембранного модуля [патент України на корисну модель №57931]. Пропускна здатність мембрани змінюється по довжині мембранного модуля. Більш ефективне керування по перепаду температур розчину і дистиляту на виході з мембранного модуля з корекцією по перепаду температур в середній точці каналу. Вимірювання розподілу перепаду температур між розчином і дистилятом вздовж каналу складно реалізувати. В основу корисної моделі поставлено задачу - підвищити точність керування процесом контактної мембранної дистиляції, збільшити час безперервної роботи мембранного модуля. Поставлена задача вирішується регулюванням подачі теплоносія з підігрівом в залежності від перепаду температури розчину і дистиляту на виході каналів мембранного модуля, що коригується усередненим значенням перепаду температур розчину і дистиляту у середній точці мембранного модуля. На кресленні подана схема реалізації способу. Спосіб реалізується наступним чином. У мембранний модуль 1 за допомогою насосу 2 з нагрівача 3 подається розчин, що підлягає обробці. Дистилят (розчинник) з охолоджувача 5 за допомогою насосу 4 також подається у мембранний модуль. В залежності від перепаду температур на виході з мембранного модуля, що вимірюється первинними перетворювачами 7 і 12 та вторинного приладу 8, регулятор перепадів температур 9 керує подачею теплоносія на підігрів вхідного розчину. Перепад температур в середній точці мембранного модуля вимірюють первинними перетворювачами 6 і 11 та вторинним приладом 13, що формує сигнал корекції, який надходить на регулятор перепадів температур 9. Знайдене скориговане значення керуючого сигналу надходить на клапан 10. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Спосіб автоматичного керування процесом контактної мембранної дистиляції шляхом регулювання подачі теплоносія у нагрівач, який відрізняється тим, що подачу теплоносія в підігрівач регулюють в залежності від поточного значення перепаду температур розчину та дистиляту на виході з мембранного модуля з корекцією по перепаду температур в середній точці каналу. 1 UA 68019 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
