Ворс для мітли

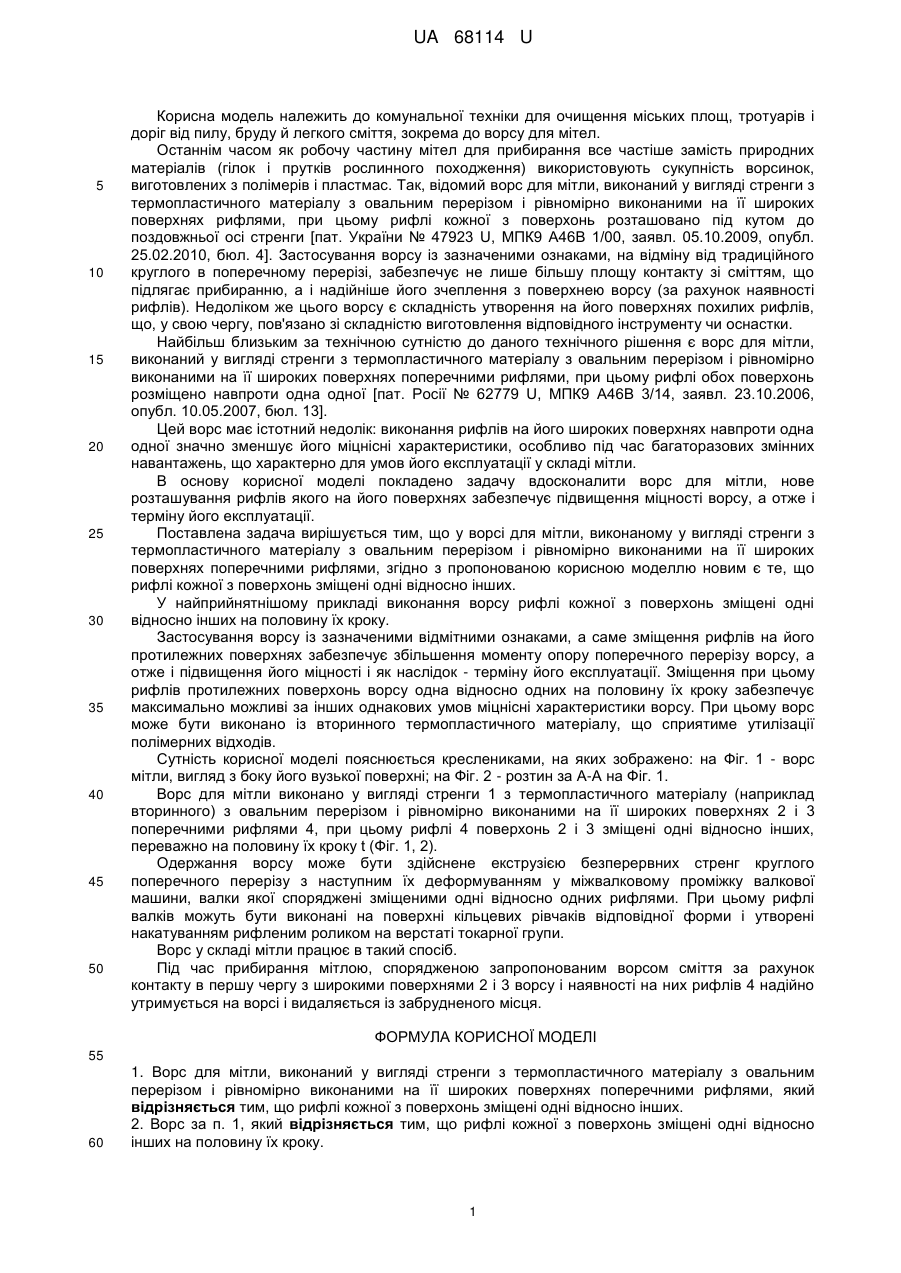

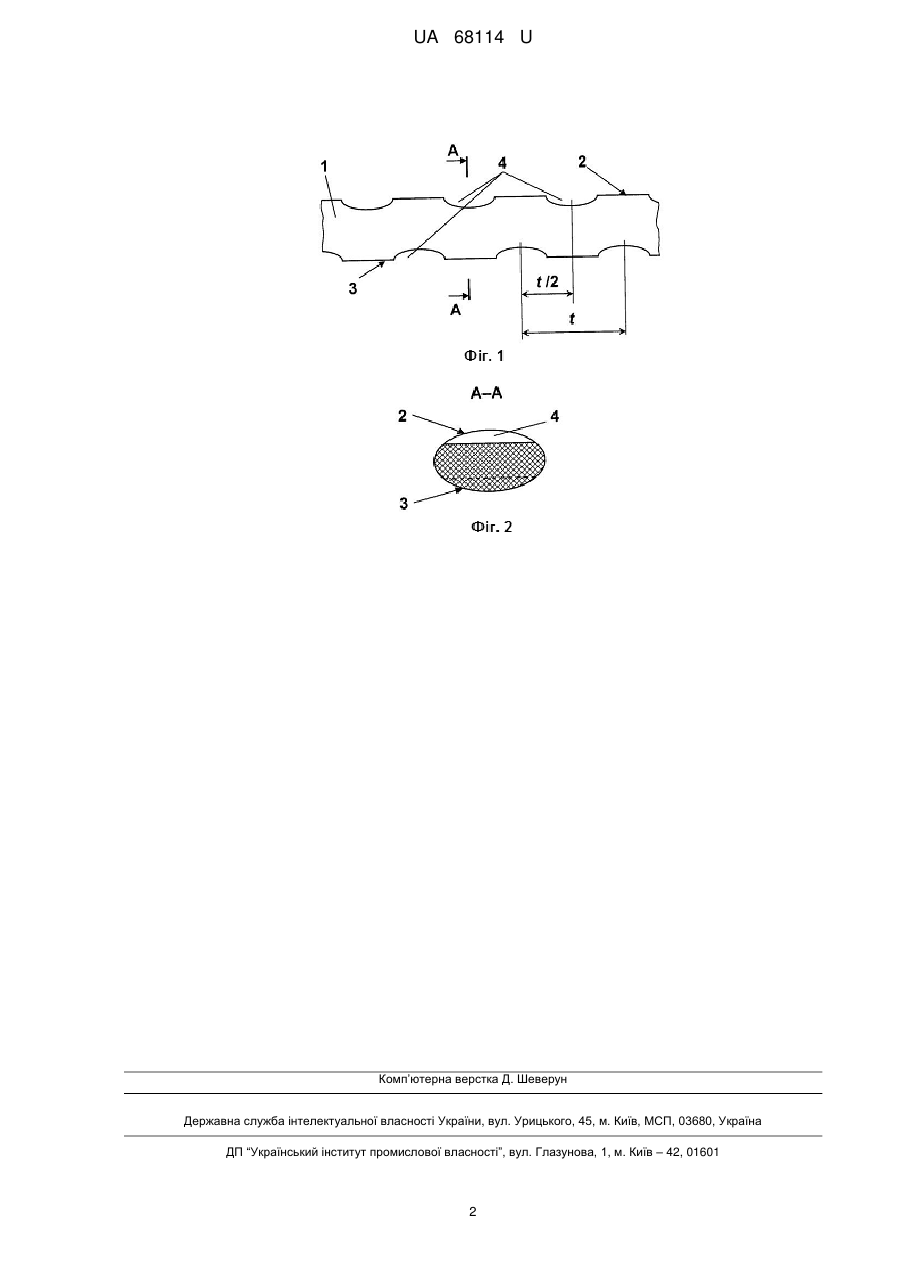

Реферат: Ворс для мітли, виконаний у вигляді стренги з термопластичного матеріалу з овальним перерізом і рівномірно виконаними на її широких поверхнях поперечними рифлями. Рифлі кожної з поверхонь зміщені одні відносно інших. UA 68114 U (12) UA 68114 U UA 68114 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до комунальної техніки для очищення міських площ, тротуарів і доріг від пилу, бруду й легкого сміття, зокрема до ворсу для мітел. Останнім часом як робочу частину мітел для прибирання все частіше замість природних матеріалів (гілок і прутків рослинного походження) використовують сукупність ворсинок, виготовлених з полімерів і пластмас. Так, відомий ворс для мітли, виконаний у вигляді стренги з термопластичного матеріалу з овальним перерізом і рівномірно виконаними на її широких поверхнях рифлями, при цьому рифлі кожної з поверхонь розташовано під кутом до поздовжньої осі стренги [пат. України № 47923 U, МПК9 А46В 1/00, заявл. 05.10.2009, опубл. 25.02.2010, бюл. 4]. Застосування ворсу із зазначеними ознаками, на відміну від традиційного круглого в поперечному перерізі, забезпечує не лише більшу площу контакту зі сміттям, що підлягає прибиранню, а і надійніше його зчеплення з поверхнею ворсу (за рахунок наявності рифлів). Недоліком же цього ворсу є складність утворення на його поверхнях похилих рифлів, що, у свою чергу, пов'язано зі складністю виготовлення відповідного інструменту чи оснастки. Найбільш близьким за технічною сутністю до даного технічного рішення є ворс для мітли, виконаний у вигляді стренги з термопластичного матеріалу з овальним перерізом і рівномірно виконаними на її широких поверхнях поперечними рифлями, при цьому рифлі обох поверхонь розміщено навпроти одна одної [пат. Росії № 62779 U, МПК9 А46В 3/14, заявл. 23.10.2006, опубл. 10.05.2007, бюл. 13]. Цей ворс має істотний недолік: виконання рифлів на його широких поверхнях навпроти одна одної значно зменшує його міцнісні характеристики, особливо під час багаторазових змінних навантажень, що характерно для умов його експлуатації у складі мітли. В основу корисної моделі покладено задачу вдосконалити ворс для мітли, нове розташування рифлів якого на його поверхнях забезпечує підвищення міцності ворсу, а отже і терміну його експлуатації. Поставлена задача вирішується тим, що у ворсі для мітли, виконаному у вигляді стренги з термопластичного матеріалу з овальним перерізом і рівномірно виконаними на її широких поверхнях поперечними рифлями, згідно з пропонованою корисною моделлю новим є те, що рифлі кожної з поверхонь зміщені одні відносно інших. У найприйнятнішому прикладі виконання ворсу рифлі кожної з поверхонь зміщені одні відносно інших на половину їх кроку. Застосування ворсу із зазначеними відмітними ознаками, а саме зміщення рифлів на його протилежних поверхнях забезпечує збільшення моменту опору поперечного перерізу ворсу, а отже і підвищення його міцності і як наслідок - терміну його експлуатації. Зміщення при цьому рифлів протилежних поверхонь ворсу одна відносно одних на половину їх кроку забезпечує максимально можливі за інших однакових умов міцнісні характеристики ворсу. При цьому ворс може бути виконано із вторинного термопластичного матеріалу, що сприятиме утилізації полімерних відходів. Сутність корисної моделі пояснюється креслениками, на яких зображено: на Фіг. 1 - ворс мітли, вигляд з боку його вузької поверхні; на Фіг. 2 - розтин за А-А на Фіг. 1. Ворс для мітли виконано у вигляді стренги 1 з термопластичного матеріалу (наприклад вторинного) з овальним перерізом і рівномірно виконаними на її широких поверхнях 2 і 3 поперечними рифлями 4, при цьому рифлі 4 поверхонь 2 і 3 зміщені одні відносно інших, переважно на половину їх кроку t (Фіг. 1, 2). Одержання ворсу може бути здійснене екструзією безперервних стренг круглого поперечного перерізу з наступним їх деформуванням у міжвалковому проміжку валкової машини, валки якої споряджені зміщеними одні відносно одних рифлями. При цьому рифлі валків можуть бути виконані на поверхні кільцевих рівчаків відповідної форми і утворені накатуванням рифленим роликом на верстаті токарної групи. Ворс у складі мітли працює в такий спосіб. Під час прибирання мітлою, спорядженою запропонованим ворсом сміття за рахунок контакту в першу чергу з широкими поверхнями 2 і 3 ворсу і наявності на них рифлів 4 надійно утримується на ворсі і видаляється із забрудненого місця. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Ворс для мітли, виконаний у вигляді стренги з термопластичного матеріалу з овальним перерізом і рівномірно виконаними на її широких поверхнях поперечними рифлями, який відрізняється тим, що рифлі кожної з поверхонь зміщені одні відносно інших. 2. Ворс за п. 1, який відрізняється тим, що рифлі кожної з поверхонь зміщені одні відносно інших на половину їх кроку. 1 UA 68114 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
