Профіль

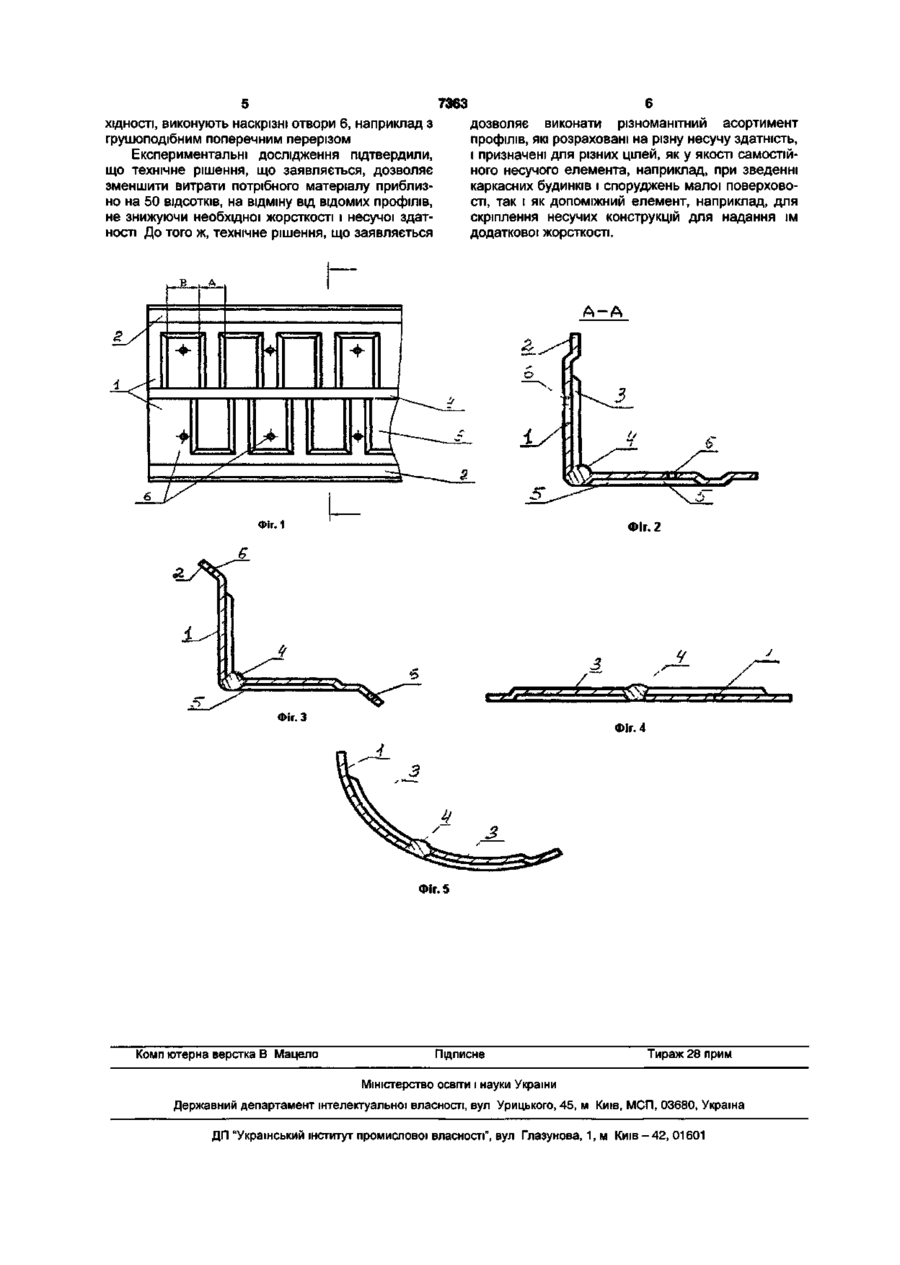

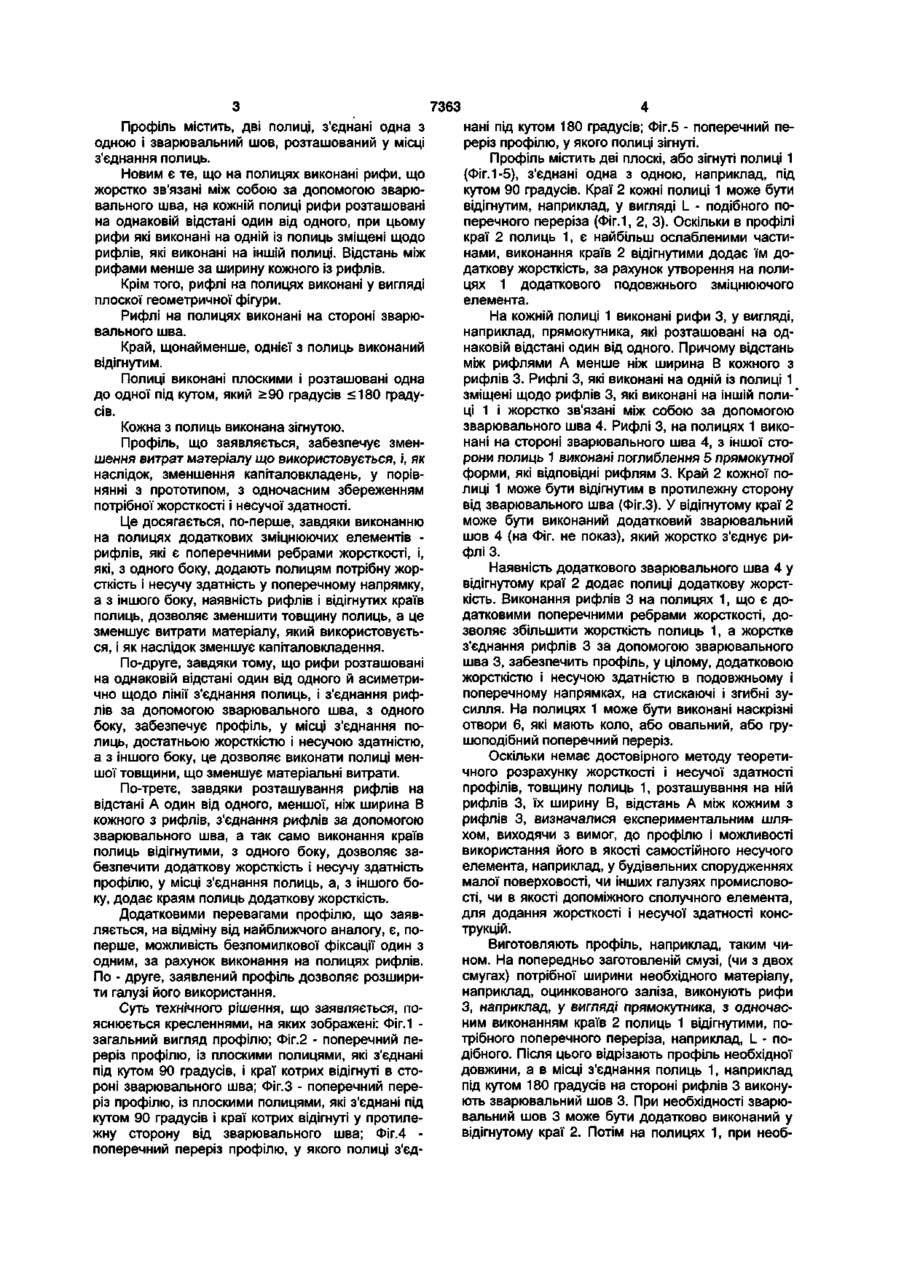

1. Профіль, що містить дві полиці, з'єднані одна з одною, і зварювальний шов, розташований у місці з'єднання полиць, який відрізняється тим, що на полицях виконані рифлі, що жорстко зв'язані між собою за допомогою зварювального шва, на кожній полиці рифлі розташовані на однаковій відстані один від одного, при цьому рифлі, які виконані на одній із полиць, зміщені щодо рифлів, які виконані на іншій полиці, а відстань між рифлями менша за ширину кожного з рифлів. 2. Профіль за п. 1, який відрізняється тим, що рифлі на полицях виконані у вигляді плоскої геометричної фігури. 3. Профіль за пп. 1, 2, який відрізняється тим, що рифлі на полицях виконані на стороні зварювального шва. 4. Профіль за пп. 1, 2, який відрізняється тим, що край, щонайменше однієї з полиць, виконаний відігнутим. 5. Профіль за п. 1, який відрізняється тим, що полиці виконані плоскими і розташовані одна до одної під кутом, який > 90°; 180°. 6. Профіль за п. 1, який відрізняється тим, що кожна з полиць виконана зігнутою. Корисна модель відноситься до прокатного виробництва, зокрема, до виготовлення прокатних профілів, які використовуються у будівництві як несучі елементи при зведенні житлових і суспільних будинків і споруджень малої поверховості, для каркасів, покрить і перекриттів, і може бути використана у різних галузях машинобудування, де потрібні зміцнюючи елементи. Одною з основних задач, що вирішуються при виробництві профільних елементів, є зменшення витрат матеріалу, який використовується з одночасним збереженням потрібної жорсткості і несучої здатності. Відомий профіль, що містить дві полиці, які з'єднані під кутом одна з одною, і стовщення, розташоване в місці з'єднання полиць. Товщина полиць, зменшується від місця їх з'єднання до країв. Краї полиць відігнуті. [Авт.св. №1355300, В21В18]. Відомий профіль має достатню жорсткість і несучу здатність, однак із-за великої товщини полиць, у місці їх з'єднання, потребує додаткових витрат матеріалу і, отже, додаткових капіталовкладень. Просте зменшення товщини полиць приводить до зменшення жорсткості і несучої здатності профілю. Відомий, так само, профіль, що містить дві полиці, з'єднанні під кутом 180 градусів, одна з одною, і зварювальний шов, розташований в місці з'єднання полиць. Полиці виконані однакової товщини. [Муханова ГГ., Металллические конструкции, «Стройиздат», М., 1978р.] Як прототип обрано профіль, що містить дві полиці, з'єднані під прямим кутом одна з одною і зварювальний шов розташований в місці з'єднання полиць. Полиці виконані однакової товщини. [Муханова ГГ., Металлические конструкции, «Стройиздат», М., 1978р.] Відомі профілі, так само, мають достатню жорсткість і несучу здатність. Однак, полиці виконані стовщеними. Просте зменшення товщини полиць приводить до зниження жорсткості і несучої здатності профілю. В основу корисної моделі, що заявляється, поставлена задача створення профілю, у якому за рахунок наявності додаткових зміцнюючих елементів, і розташування їх на полках певним чином, а також виконання по новому відомих вузлів, досягається зменшення витрати матеріалу який використовується, і, як наслідок, зменшення капіталовкладень, з одночасним збереженням потрібної жорсткості і несучої здатності профілю. СО (D CO О) 7363 Профіль містить, дві полиці, з'єднані одна з нані під кутом 180 градусів; Фіг.5 - поперечний пеодною і зварювальний шов, розташований у місці реріз профілю, у якого полиці зігнуті. з'єднання полиць. Профіль містить дві плоскі, або зігнуті полиці 1 (Фіг. 1-5), з'єднані одна з одною, наприклад, під Новим є те, що на полицях виконані рифи, що кутом 90 градусів. Краї 2 кожні полиці 1 може бути жорстко зв'язані між собою за допомогою зварювідігнутим, наприклад, у вигляді L - подібного повального шва, на кожній полиці рифи розташовані перечного переріза (Фіг.1, 2, 3). Оскільки в профілі на однаковій відстані один від одного, при цьому краї 2 полиць 1, є найбільш ослабленими частирифи які виконані на одній із полиць зміщені щодо нами, виконання країв 2 відігнутими додає їм дорифлів, які виконані на іншій полиці. Відстань між даткову жорсткість, за рахунок утворення на полирифами менше за ширину кожного із рифлів. цях 1 додаткового подовжнього зміцнюючого Крім того, рифлі на полицях виконані у вигляді елемента. плоскої геометричної фігури. Рифлі на полицях виконані на стороні зварюНа кожній полиці 1 виконані рифи 3, у вигляді, вального шва. наприклад, прямокутника, які розташовані на одКрай, щонайменше, однієї з полиць виконаний наковій відстані один від одного. Причому відстань відігнутим. між рифлями А менше ніж ширина В кожного з рифлів 3. Рифлі 3, які виконані на одній із полиці 1 Полиці виконані плоскими і розташовані одна зміщені щодо рифлів 3, які виконані на іншій поли-' до одної під кутом, який >90 градусів
