Шприц аспіраційний

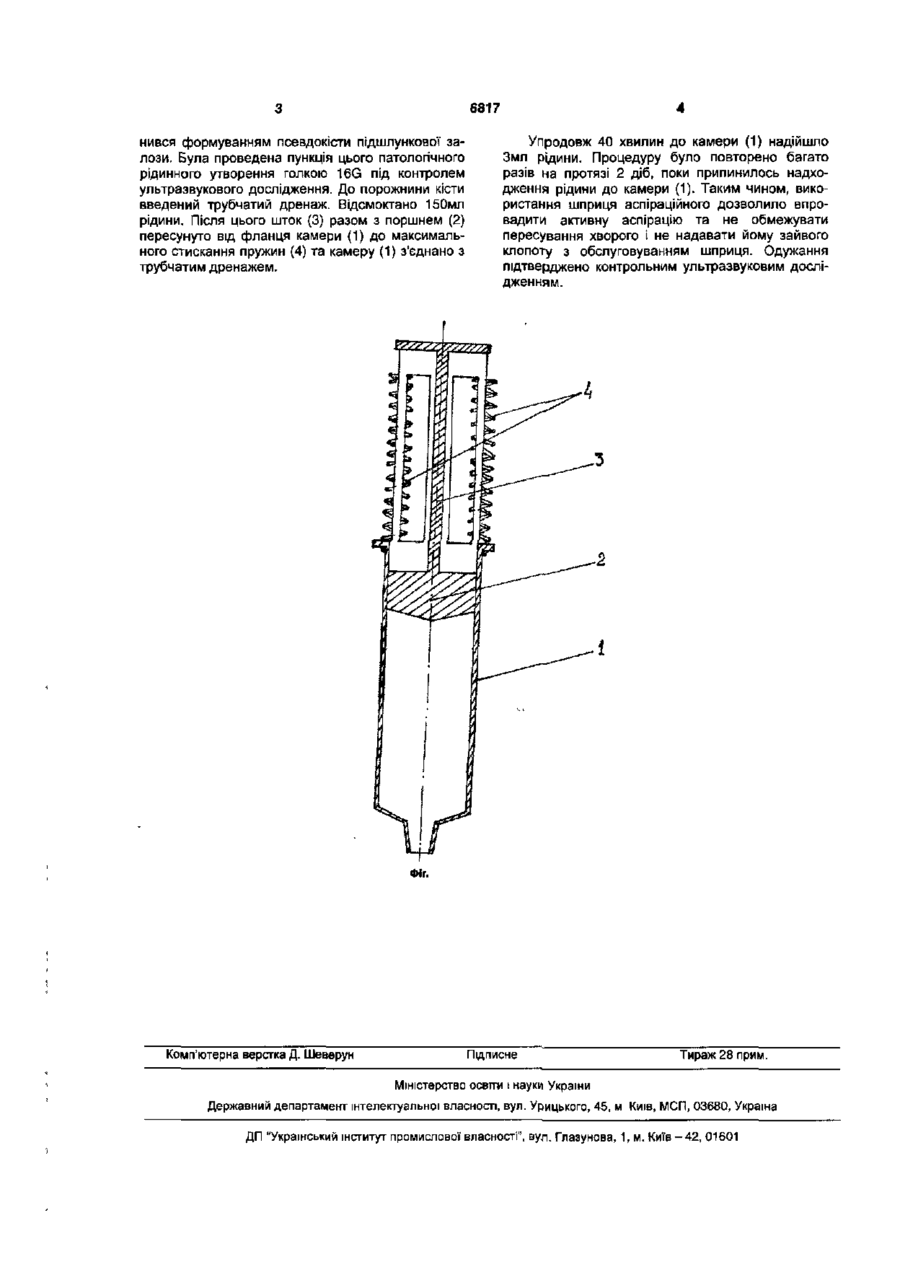

Шприц аспіраційний, що має камеру, поршень та шток, який відрізняється тим, що на двох протилежних ребрах штока розташовані пружини стискання, що фіксуються до фланця камери. Корисна модель стосується медицини, а саме медичної' техніки і може бути використана для аспірації рідини з патологічних рідинних утворень (кіст, абсцесів, тощо). Відомі декілька пристроїв для аспірації біологічних рідин, але деякі з них незручні у використанні або їх застосування не відповідає всім вимогам лікувальних заходів, що викликає потребу у розробці нових пристроїв. Найбільш близьким за технічною сутністю та результатом, що досягається, є шприц аспіраційний, який містить камеру, поршень, шток із зубцями та фіксатор [деклараційний патент на корисну модель №3119 (Україна), МПК А61М1/00 шприц аспіраційний]. Суттєві ознаки прототипу і корисної моделі, що збігаються, є такі: - наявність у пристрої камери - наявність поршня - наявність штока Але цей пристрій не дозволяє підтримувати всередині камери тиск, нижчий за атмосферний, при надходженні до останньої патологічної рідини, без ручної зміни положення штока В основу корисної моделі поставлено задачу удосконалення шприцу аспіраційного шляхом введення в його конструкцію додаткових елементів та зміни форми Існуючих, що забезпечить безпечність і простоту здійснення маніпуляцій і підвищення клінічного ефекту лікування. Поставлена задача вирішується тим, що у шприці, який має камеру, поршень та шток, новим є те що на двох протилежних ребрах штока розташовані пружини стискання, що фіксуються до фланця камери. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає у такому. Наявність пружин стискання на двох протилежних ребрах штока, фіксованих до фланця камери, дозволяє пересувати поршень у напрямку від фланцю, зменшуючи об'єм камери та стискаючи пружини, і фіксувати таке положення руками до з'єднання з трубчатим дренажем. Присутність стиснутих пружин на ребрах штока надасть змогу поршню наближатись до фланця камери, через те збільшувати її об'єм та підтримувати тиск, нижчий за атмосферний, при надходженні до камери патологічної' рідини. Сукупність вищеозначених переваг дозволяє підвищити клінічну ефективність лікування. Корисна модель, яка заявляється, пояснюється кресленням, де зображено шприц у зібраному робочому вигляді. Шприц аспіраційний містить камеру (1), поршень (2), шток (3) із пружинами стискання (4). Шприц аспіраційний використовується таким чином З метою аспірації рідини з патологічного рідинного утворення (кісти, абсцеса. тощо) до порожнини останнього вводиться трубчатий дренаж. Штоком (3) аспіраційного шприця поршень (2) пересувається у напрямку від фланця камери (1). Після максимального стисканя пружин (4) на ребрах штока (3) камера шприця (1) з'єднується з трубчатим дренажем Під дією пружин поршень (2) намагається зайняти вихідне положення, через це підтримує всередині камери тиск нижчий за атмосферний при надходженні до останньої патологічної' рідини. Приклад Хвора К., 1949р.н. була госпіталізована до хірургічного відділення міської лікарні швидкої допомоги з діагнозом "Гострий панкреатит", історія хвороби №18400. Перебіг захворювання усклад 00 (О < 6817 нився формуванням псевдокісти підшлункової залози. Була проведена пункція цього патологічного рідинного утворення голкою 16G під контролем ультразвукового дослідження. До порожнини кісти введений трубчатий дренаж. Відсмоктано 150мл рідини. Після цього шток (3) разом з поршнем (2) пересунуто від фланця камери (1) до максимального стискання пружин (4) та камеру (1) з'єднано з трубчатим дренажем. Упродовж 40 хвилин до камери (1) надійшло Змл рідини. Процедуру було повторено багато разів на протязі 2 діб, поки припинилось надходження рідини до камери (1). Таким чином, використання шприця аспіраційного дозволило впровадити активну аспірацію та не обмежувати пересування хворого і не надавати йому зайвого клопоту з обслуговуванням шприця. Одужання підтверджено контрольним ультразвуковим дослідженням. Фіг. Комп'ютерна верстка Д. Шеверун Підписне Тираж 28 прим. Міністерство освгги і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
