Система водопостачання із підземних джерел в населених пунктах

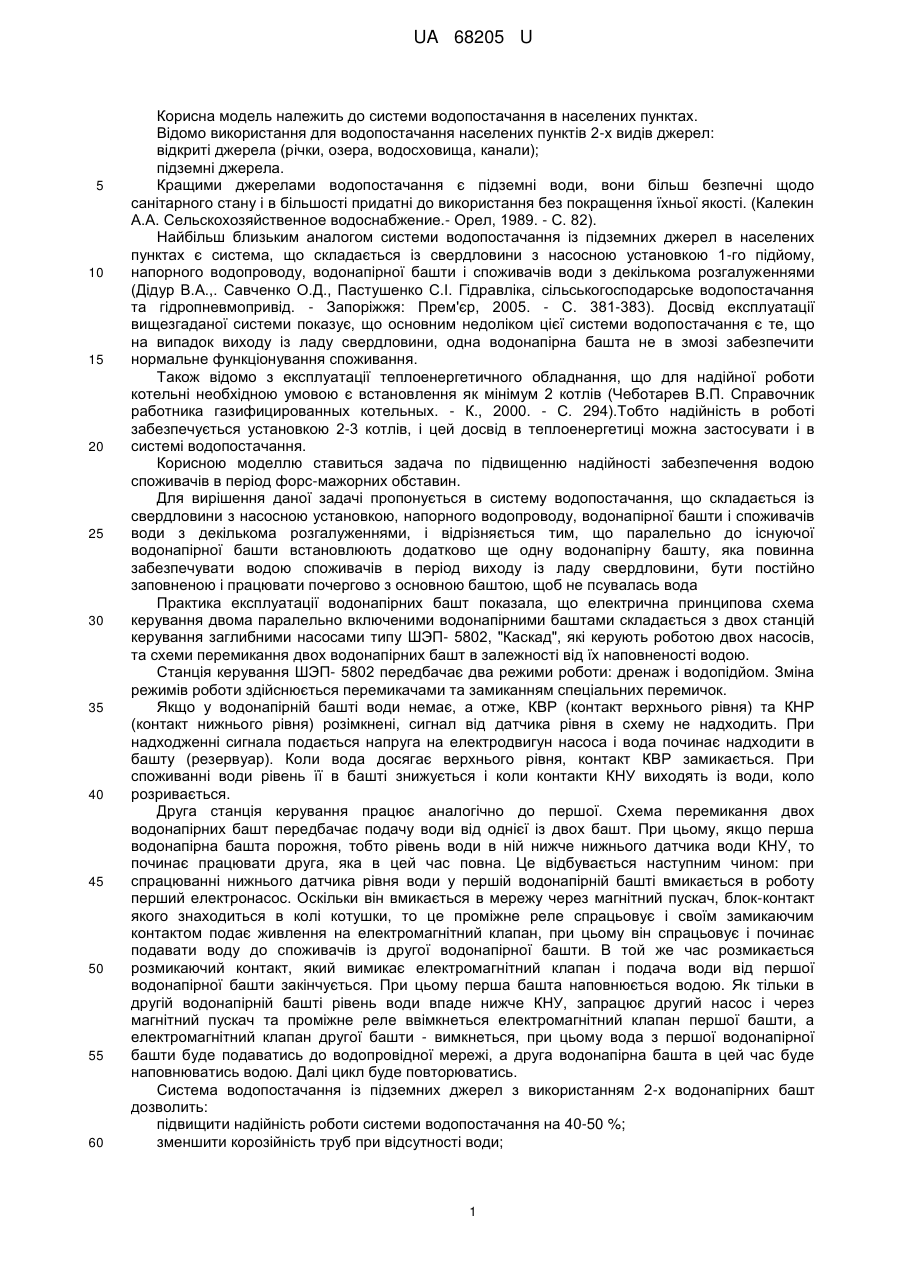

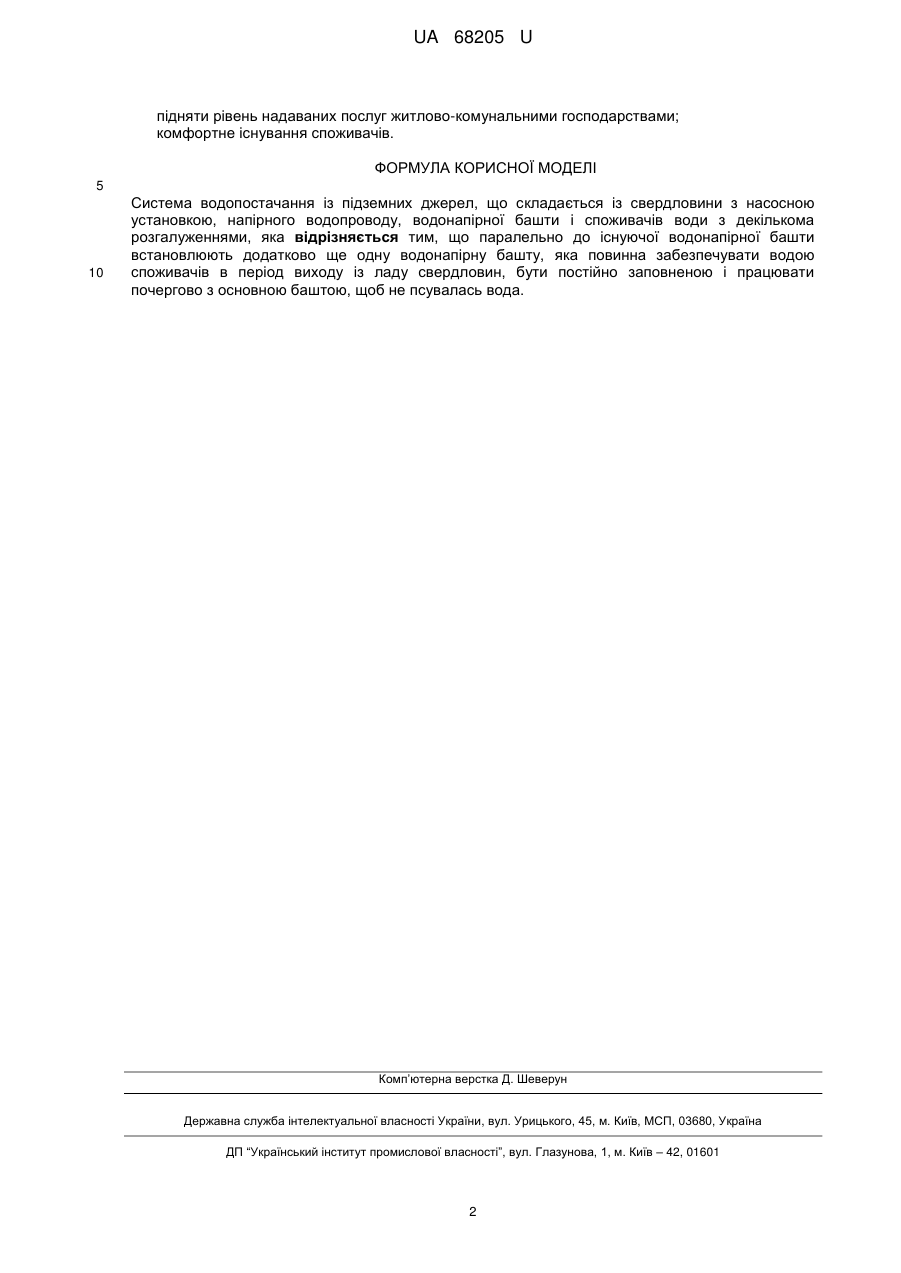

Реферат: UA 68205 U UA 68205 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до системи водопостачання в населених пунктах. Відомо використання для водопостачання населених пунктів 2-х видів джерел: відкриті джерела (річки, озера, водосховища, канали); підземні джерела. Кращими джерелами водопостачання є підземні води, вони більш безпечні щодо санітарного стану і в більшості придатні до використання без покращення їхньої якості. (Калекин А.А. Сельскохозяйственное водоснабжение.- Орел, 1989. - С. 82). Найбільш близьким аналогом системи водопостачання із підземних джерел в населених пунктах є система, що складається із свердловини з насосною установкою 1-го підйому, напорного водопроводу, водонапірної башти і споживачів води з декількома розгалуженнями (Дідур В.А.,. Савченко О.Д., Пастушенко С.І. Гідравліка, сільськогосподарське водопостачання та гідропневмопривід. - Запоріжжя: Прем'єр, 2005. - С. 381-383). Досвід експлуатації вищезгаданої системи показує, що основним недоліком цієї системи водопостачання є те, що на випадок виходу із ладу свердловини, одна водонапірна башта не в змозі забезпечити нормальне функціонування споживання. Також відомо з експлуатації теплоенергетичного обладнання, що для надійної роботи котельні необхідною умовою є встановлення як мінімум 2 котлів (Чеботарев В.П. Справочник работника газифицированных котельных. - К., 2000. - С. 294).Тобто надійність в роботі забезпечується установкою 2-3 котлів, і цей досвід в теплоенергетиці можна застосувати і в системі водопостачання. Корисною моделлю ставиться задача по підвищенню надійності забезпечення водою споживачів в період форс-мажорних обставин. Для вирішення даної задачі пропонується в систему водопостачання, що складається із свердловини з насосною установкою, напорного водопроводу, водонапірної башти і споживачів води з декількома розгалуженнями, і відрізняється тим, що паралельно до існуючої водонапірної башти встановлюють додатково ще одну водонапірну башту, яка повинна забезпечувати водою споживачів в період виходу із ладу свердловини, бути постійно заповненою і працювати почергово з основною баштою, щоб не псувалась вода Практика експлуатації водонапірних башт показала, що електрична принципова схема керування двома паралельно включеними водонапірними баштами складається з двох станцій керування заглибними насосами типу ШЭП- 5802, "Каскад", які керують роботою двох насосів, та схеми перемикання двох водонапірних башт в залежності від їх наповненості водою. Станція керування ШЭП- 5802 передбачає два режими роботи: дренаж і водопідйом. Зміна режимів роботи здійснюється перемикачами та замиканням спеціальних перемичок. Якщо у водонапірній башті води немає, а отже, КВР (контакт верхнього рівня) та КНР (контакт нижнього рівня) розімкнені, сигнал від датчика рівня в схему не надходить. При надходженні сигнала подається напруга на електродвигун насоса і вода починає надходити в башту (резервуар). Коли вода досягає верхнього рівня, контакт КВР замикається. При споживанні води рівень її в башті знижується і коли контакти КНУ виходять із води, коло розривається. Друга станція керування працює аналогічно до першої. Схема перемикання двох водонапірних башт передбачає подачу води від однієї із двох башт. При цьому, якщо перша водонапірна башта порожня, тобто рівень води в ній нижче нижнього датчика води КНУ, то починає працювати друга, яка в цей час повна. Це відбувається наступним чином: при спрацюванні нижнього датчика рівня води у першій водонапірній башті вмикається в роботу перший електронасос. Оскільки він вмикається в мережу через магнітний пускач, блок-контакт якого знаходиться в колі котушки, то це проміжне реле спрацьовує і своїм замикаючим контактом подає живлення на електромагнітний клапан, при цьому він спрацьовує і починає подавати воду до споживачів із другої водонапірної башти. В той же час розмикається розмикаючий контакт, який вимикає електромагнітний клапан і подача води від першої водонапірної башти закінчується. При цьому перша башта наповнюється водою. Як тільки в другій водонапірній башті рівень води впаде нижче КНУ, запрацює другий насос і через магнітний пускач та проміжне реле ввімкнеться електромагнітний клапан першої башти, а електромагнітний клапан другої башти - вимкнеться, при цьому вода з першої водонапірної башти буде подаватись до водопровідної мережі, а друга водонапірна башта в цей час буде наповнюватись водою. Далі цикл буде повторюватись. Система водопостачання із підземних джерел з використанням 2-х водонапірних башт дозволить: підвищити надійність роботи системи водопостачання на 40-50 %; зменшити корозійність труб при відсутності води; 1 UA 68205 U підняти рівень надаваних послуг житлово-комунальними господарствами; комфортне існування споживачів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Система водопостачання із підземних джерел, що складається із свердловини з насосною установкою, напірного водопроводу, водонапірної башти і споживачів води з декількома розгалуженнями, яка відрізняється тим, що паралельно до існуючої водонапірної башти встановлюють додатково ще одну водонапірну башту, яка повинна забезпечувати водою споживачів в період виходу із ладу свердловин, бути постійно заповненою і працювати почергово з основною баштою, щоб не псувалась вода. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
