Розділювальна перегородка для пакувальної тари

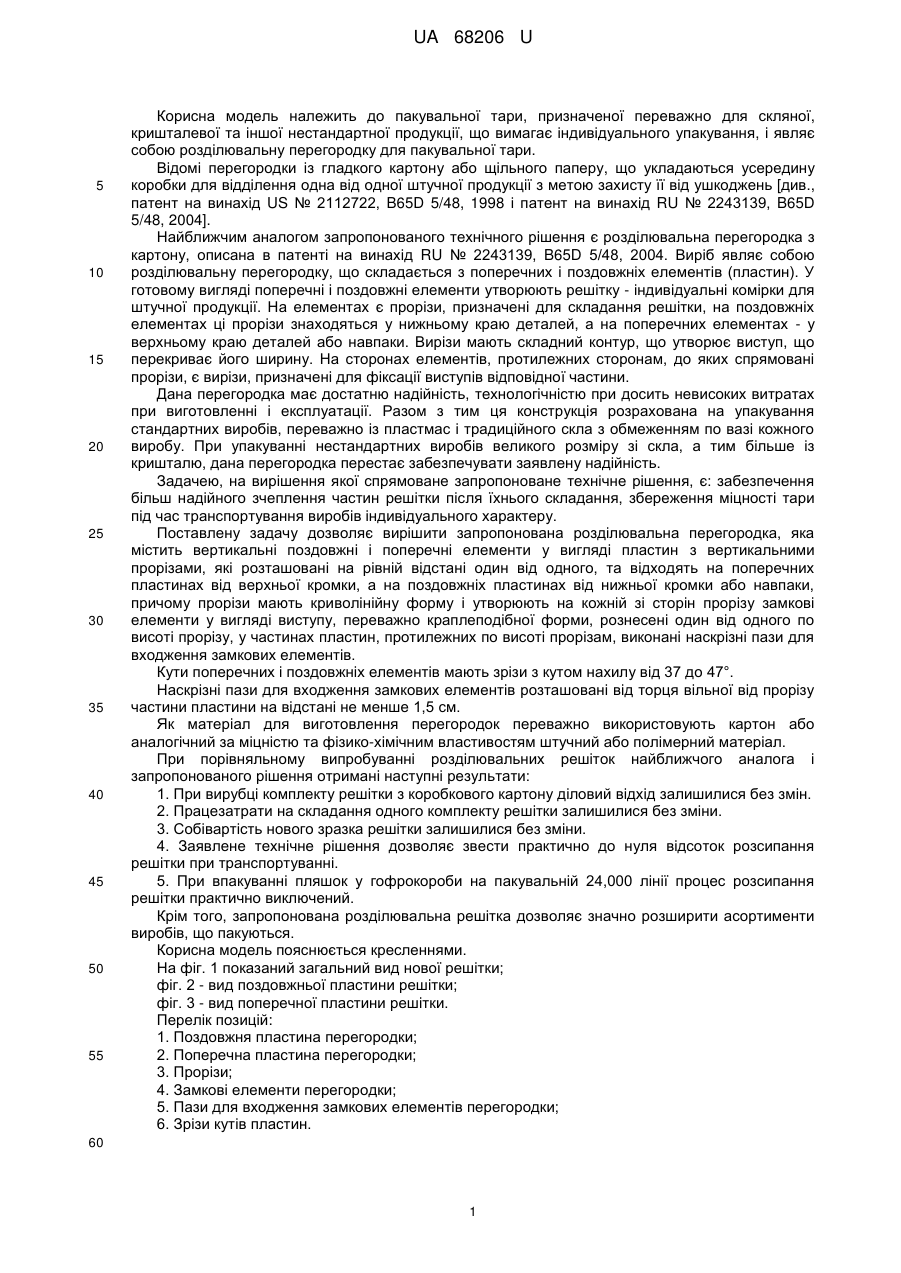

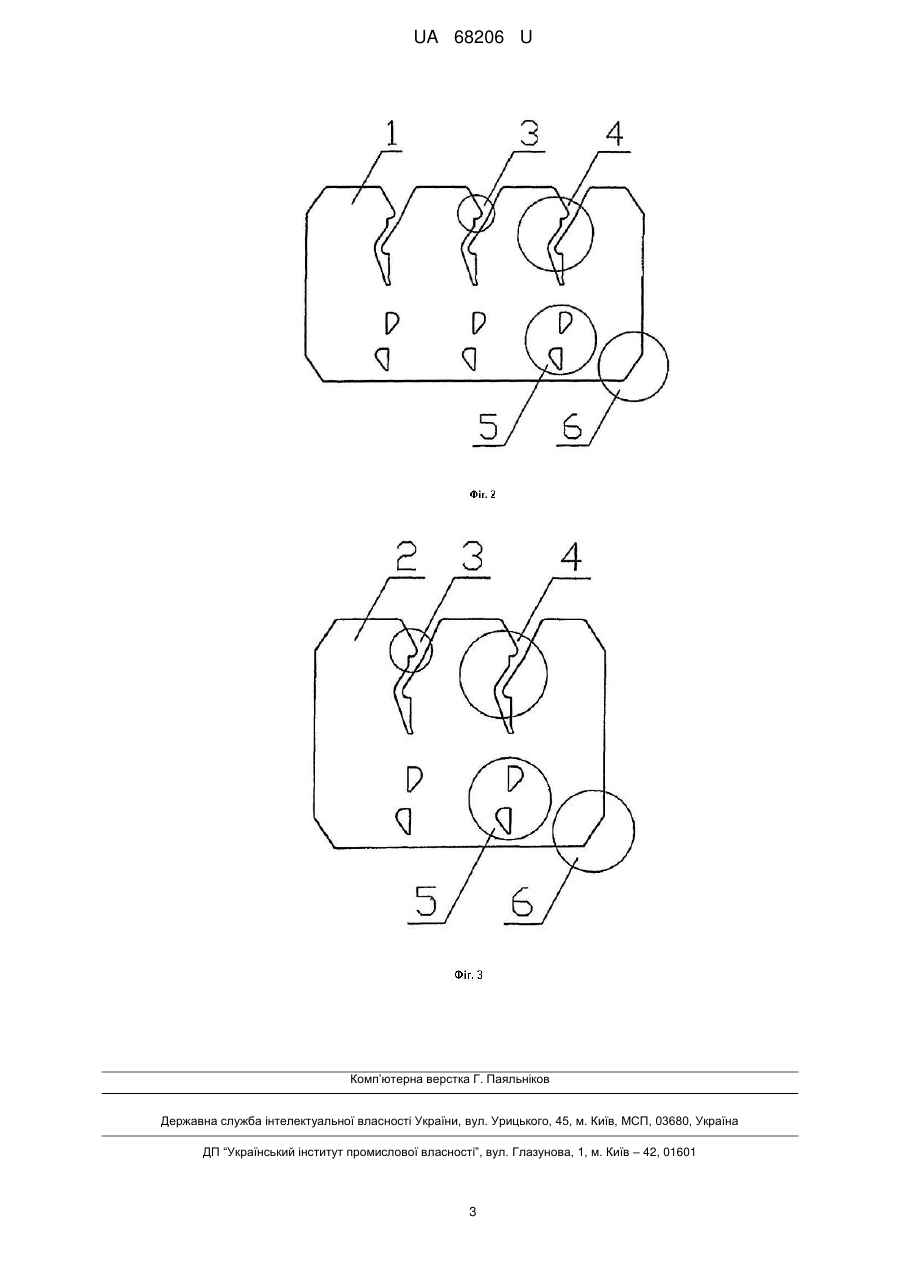

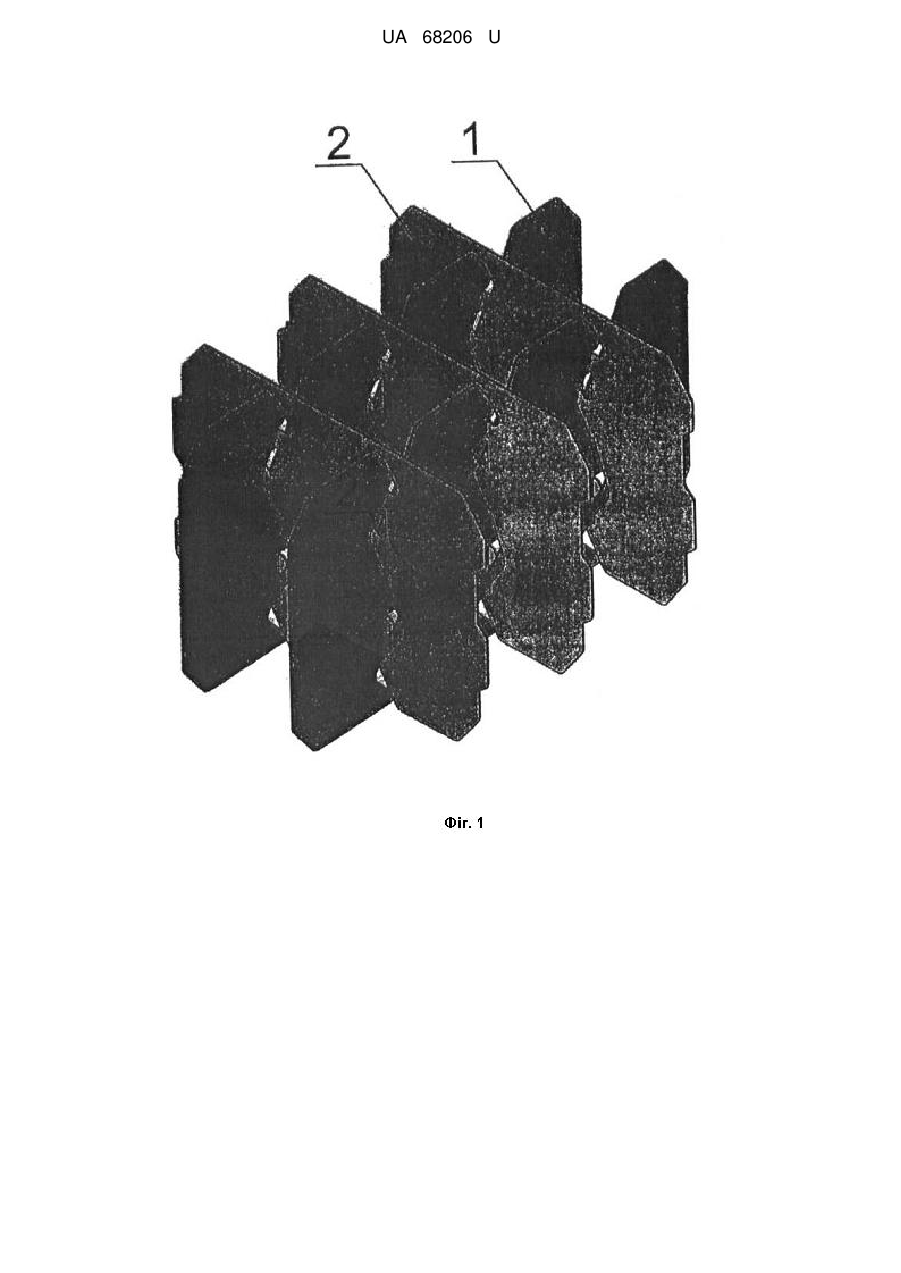

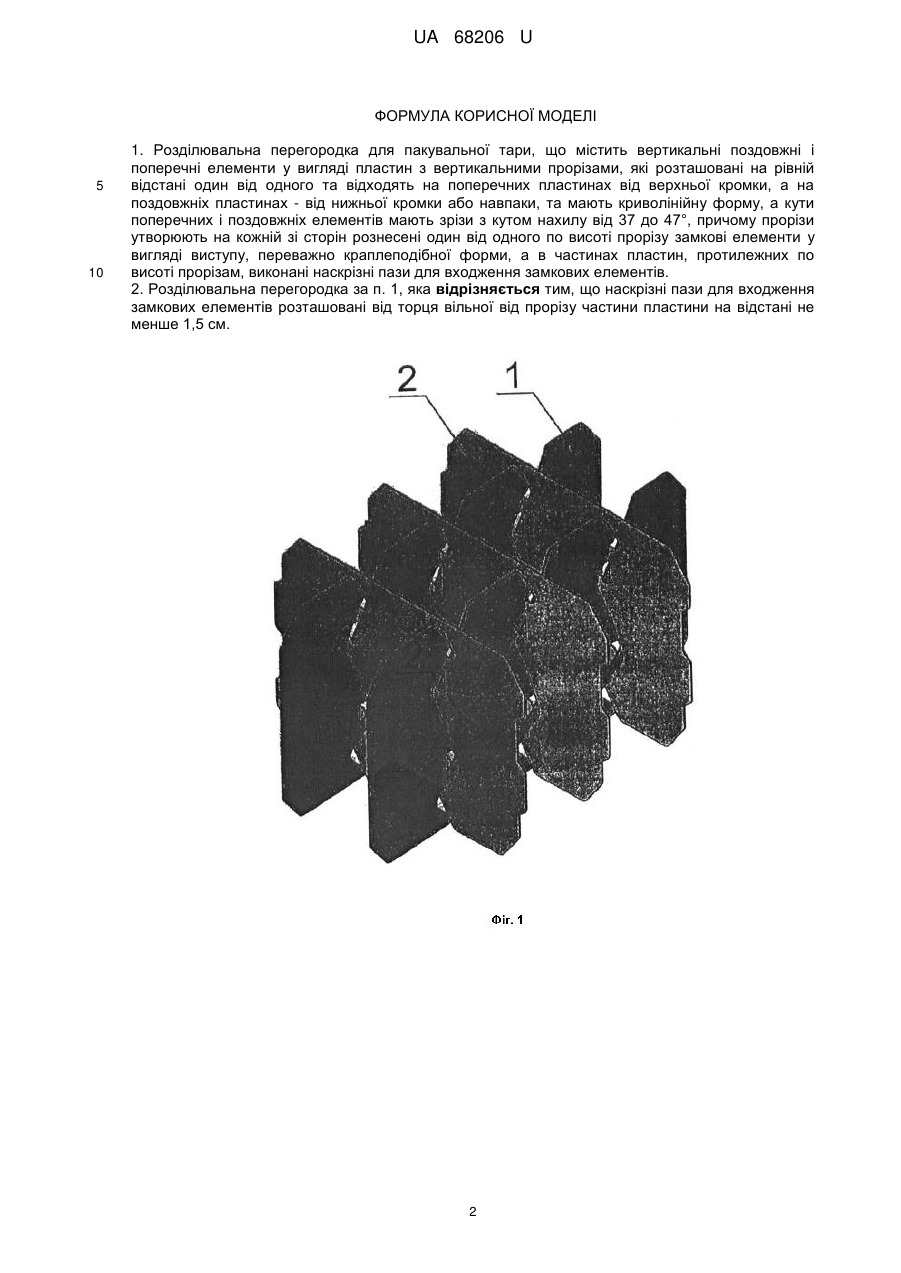

Реферат: Розділювальна перегородка для пакувальної тари містить вертикальні поздовжні і поперечні елементи у вигляді пластин з вертикальними прорізами, які відходять на поперечних пластинах від верхньої кромки, а на поздовжніх пластинах - від нижньої кромки або навпаки, та мають криволінійну форму. Прорізи утворюють на кожній зі сторін рознесені один від одного по висоті прорізу замкові елементи у вигляді виступу, переважно краплеподібної форми. В частинах пластин, протилежних по висоті прорізам, виконані наскрізні пази для входження замкових елементів. UA 68206 U (12) UA 68206 U UA 68206 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пакувальної тари, призначеної переважно для скляної, кришталевої та іншої нестандартної продукції, що вимагає індивідуального упакування, і являє собою розділювальну перегородку для пакувальної тари. Відомі перегородки із гладкого картону або щільного паперу, що укладаються усередину коробки для відділення одна від одної штучної продукції з метою захисту її від ушкоджень [див., патент на винахід US № 2112722, B65D 5/48, 1998 і патент на винахід RU № 2243139, B65D 5/48, 2004]. Найближчим аналогом запропонованого технічного рішення є розділювальна перегородка з картону, описана в патенті на винахід RU № 2243139, B65D 5/48, 2004. Виріб являє собою розділювальну перегородку, що складається з поперечних і поздовжніх елементів (пластин). У готовому вигляді поперечні і поздовжні елементи утворюють решітку - індивідуальні комірки для штучної продукції. На елементах є прорізи, призначені для складання решітки, на поздовжніх елементах ці прорізи знаходяться у нижньому краю деталей, а на поперечних елементах - у верхньому краю деталей або навпаки. Вирізи мають складний контур, що утворює виступ, що перекриває його ширину. На сторонах елементів, протилежних сторонам, до яких спрямовані прорізи, є вирізи, призначені для фіксації виступів відповідної частини. Дана перегородка має достатню надійність, технологічністю при досить невисоких витратах при виготовленні і експлуатації. Разом з тим ця конструкція розрахована на упакування стандартних виробів, переважно із пластмас і традиційного скла з обмеженням по вазі кожного виробу. При упакуванні нестандартних виробів великого розміру зі скла, а тим більше із кришталю, дана перегородка перестає забезпечувати заявлену надійність. Задачею, на вирішення якої спрямоване запропоноване технічне рішення, є: забезпечення більш надійного зчеплення частин решітки після їхнього складання, збереження міцності тари під час транспортування виробів індивідуального характеру. Поставлену задачу дозволяє вирішити запропонована розділювальна перегородка, яка містить вертикальні поздовжні і поперечні елементи у вигляді пластин з вертикальними прорізами, які розташовані на рівній відстані один від одного, та відходять на поперечних пластинах від верхньої кромки, а на поздовжніх пластинах від нижньої кромки або навпаки, причому прорізи мають криволінійну форму і утворюють на кожній зі сторін прорізу замкові елементи у вигляді виступу, переважно краплеподібної форми, рознесені один від одного по висоті прорізу, у частинах пластин, протилежних по висоті прорізам, виконані наскрізні пази для входження замкових елементів. Кути поперечних і поздовжніх елементів мають зрізи з кутом нахилу від 37 до 47°. Наскрізні пази для входження замкових елементів розташовані від торця вільної від прорізу частини пластини на відстані не менше 1,5 см. Як матеріал для виготовлення перегородок переважно використовують картон або аналогічний за міцністю та фізико-хімічним властивостям штучний або полімерний матеріал. При порівняльному випробуванні розділювальних решіток найближчого аналога і запропонованого рішення отримані наступні результати: 1. При вирубці комплекту решітки з коробкового картону діловий відхід залишилися без змін. 2. Працезатрати на складання одного комплекту решітки залишилися без зміни. 3. Собівартість нового зразка решітки залишилися без зміни. 4. Заявлене технічне рішення дозволяє звести практично до нуля відсоток розсипання решітки при транспортуванні. 5. При впакуванні пляшок у гофрокороби на пакувальній 24,000 лінії процес розсипання решітки практично виключений. Крім того, запропонована розділювальна решітка дозволяє значно розширити асортименти виробів, що пакуються. Корисна модель пояснюється кресленнями. На фіг. 1 показаний загальний вид нової решітки; фіг. 2 - вид поздовжньої пластини решітки; фіг. 3 - вид поперечної пластини решітки. Перелік позицій: 1. Поздовжня пластина перегородки; 2. Поперечна пластина перегородки; 3. Прорізи; 4. Замкові елементи перегородки; 5. Пази для входження замкових елементів перегородки; 6. Зрізи кутів пластин. 60 1 UA 68206 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Розділювальна перегородка для пакувальної тари, що містить вертикальні поздовжні і поперечні елементи у вигляді пластин з вертикальними прорізами, які розташовані на рівній відстані один від одного та відходять на поперечних пластинах від верхньої кромки, а на поздовжніх пластинах - від нижньої кромки або навпаки, та мають криволінійну форму, а кути поперечних і поздовжніх елементів мають зрізи з кутом нахилу від 37 до 47°, причому прорізи утворюють на кожній зі сторін рознесені один від одного по висоті прорізу замкові елементи у вигляді виступу, переважно краплеподібної форми, а в частинах пластин, протилежних по висоті прорізам, виконані наскрізні пази для входження замкових елементів. 2. Розділювальна перегородка за п. 1, яка відрізняється тим, що наскрізні пази для входження замкових елементів розташовані від торця вільної від прорізу частини пластини на відстані не менше 1,5 см. 2 UA 68206 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
