Кріохірургічна установка

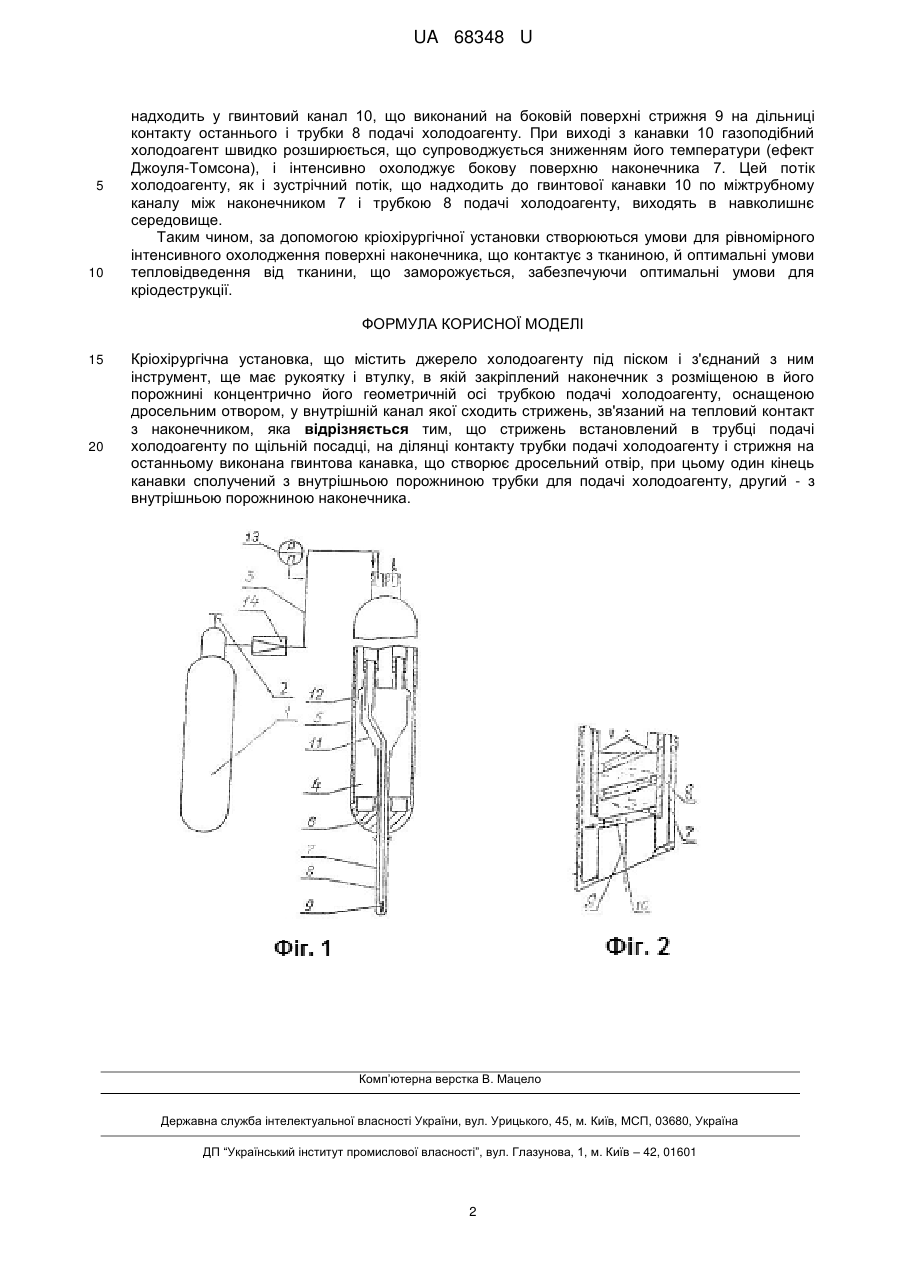

Реферат: Кріохірургічна установка належить до медицини і може бути використана в нейрохірургії, наприклад, для руйнування аденоми гіпофіза, лікуванні невралгії трійчастого нерва методом кріодеструкції запаленого корінця. UA 68348 U (54) КРІОХІРУРГІЧНА УСТАНОВКА UA 68348 U UA 68348 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, а саме до кріохірургічних установок, що працюють на основі ефекту Джоуля-Томсона, і може бути використана в нейрохірургії, наприклад, для руйнування аденоми гіпофіза, лікуванні невралгії трійчастого нерва методом кріодеструкції запаленого корінця. Відома кріохірургічна установка (А.с. 718100. МПК А61В17/36. Криохирургическая установка /Муринець Б.Н., Осипов В.Я., Чередниченко В.М.; Физико-технический институт низких температур. - № 23616555/28-13; заявл. 20.05.76; опубл. 28.02.80), що містить джерело холодоагенту під тиском і з'єднаний з ним інструмент, що має рукоятку і втулку. У втулці закріплений заокруглений на кінці наконечник з розміщеною в ньому концентрично його геометричній осі трубкою подачі холодоагенту, оснащено дросельним отвором. Прототипом корисної моделі є кріохірургічна установка (Пат. 17950, МПК А61В17/36. Кріохірургічна установка/Посохов М.Ф. -№ 96114128; заявл. 01.11.1996; опубл. 03.06.1997), що містить джерело холодоагенту під тиском і з'єднаний з ним інструмент, який має втулку і рукоятку, в якій закріплений наконечник з розміщеною в його порожнині трубкою подачі холодоагенту, оснащеною дросельним отвором, у внутрішній канал якої входять стрижень, зв'язаний на тепловий контакт з наконечником. Наконечник викопаний плоским із скосом до його геометричної осі. Одночасно, потік холодоагенту, обертаючись по гвинтовій канавці навколо стрижня, інтенсивно охолоджує стрижень і його торцеву частину. Таким чином створюються умови для рівномірного інтенсивного охолодження поверхні наконечника, що контактує з тканиною, і оптимальні умови тепловідведення від тканини, що заморожується. Недоліком прототипу є обмежений теплообмін між тканиною, що заморожується, й боковою поверхнею внаслідок скошеної форми наконечника, що призводить до погіршення режиму замороження тканини. В основу корисної моделі поставлена задача створення нової кріохірургічної установки шляхом удосконалення стрижня наконечника, що забезпечить збільшення рівномірного інтенсивного охолодження наконечника й за рахунок цього збільшення тепловідведення від заморожуваної тканини. Суть корисної моделі полягає в тому, що в кріохірургічній установці, що містить джерело холодоагенту під тиском і з'єднаний з ним інструмент, що має рукоятку і втулку, в якій закріплений наконечник з розміщеною в його порожнині концентрично його геометричній осі трубкою подачі холодоагенту, оснащеною дросельним отвором, у внутрішній канал якого входить стрижень, зв'язаний на тепловий контакт з наконечником, на якому виконана гвинтова канавка, що створює дросельний отвір, при ньому один кінець канавки сполучається з внутрішньою порожниною трубки для подачі холодоагенту, другий - з внутрішньою порожниною наконечника. Запропонована корисна модель на відміну від прототипу має на ділянці контакту трубки подачі холодоагенту і стрижня гвинтову канавку. Виконання на ділянці контакту трубки для подачі холодоагенту і стрижня гвинтової канавки створює умови для обертального руху й виходу його на бокову поверхню наконечника, забезпечуючи її інтенсивне охолодження. Одночасно, потік холодоагенту, обертаючись по гвинтовій канавці навколо стрижня, інтенсивно охолоджує стрижень і його торцеву частину. На відміну від прототипу, де охолоджений за рахунок ефекту Джоуля-Томсона потік холодоагенту спрямований тільки на торцеву поверхню наконечника, в пристрої інтенсивному охолодженню піддається також бокова поверхня наконечника. На фіг. 1 зображена загальна схема установки, на фіг. 2 - наконечник. Кріохірургічна установка містить балон 1, який є джерелом газоподібного холодоагенту під тиском. Балон оснащений відсічним вентилем 2. Трубопровід 3 і інструмент 4 з'єднані між собою. Інструмент 5 містить рукоятку 5 і втулку 6, в якій закріплений наконечник 7. У внутрішній порожнині наконечника 7 концентрично його геометричній осі встановлена трубка 8 подачі холодоагенту. У внутрішній канал трубки для подачі холодоагенту (див. фіг. 2) сходить кінець стрижня 9, на поверхні якого на ділянці контакту з трубкою 8 подачі холодоагенту виконана гвинтова канавка 10, яка і являє собою дросельний отвір. Один кінець стрижня 9 сполучений з внутрішньою порожниною трубки 8 для подачі холодоагенту, другий його кінець - з внутрішньою порожниною наконечника 7. Наконечник 7 і трубка подачі холодоагенту 8 з'єднані з трубопроводом 3 за допомогою перехідників 11 і 12. Порожнина, що створена наконечником 7 і трубкою 8 подачі холодоагенту, а також внутрішні порожнини перехідників 11 і 12 створюють випускний канал інструмента 4. На трубопроводі 3 встановлені манометр 13 і вентилі регулювання тиску 14. Робота установки здійснюється таким чином: після відкриття відсічного вентиля 2 газоподібний холодоагент з балона 1 по трубопроводу 3 і трубці 8 подачі холодоагенту 1 UA 68348 U 5 10 надходить у гвинтовий канал 10, що виконаний на боковій поверхні стрижня 9 на дільниці контакту останнього і трубки 8 подачі холодоагенту. При виході з канавки 10 газоподібний холодоагент швидко розширюється, що супроводжується зниженням його температури (ефект Джоуля-Томсона), і інтенсивно охолоджує бокову поверхню наконечника 7. Цей потік холодоагенту, як і зустрічний потік, що надходить до гвинтової канавки 10 по міжтрубному каналу між наконечником 7 і трубкою 8 подачі холодоагенту, виходять в навколишнє середовище. Таким чином, за допомогою кріохірургічної установки створюються умови для рівномірного інтенсивного охолодження поверхні наконечника, що контактує з тканиною, й оптимальні умови тепловідведення від тканини, що заморожується, забезпечуючи оптимальні умови для кріодеструкції. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Кріохірургічна установка, що містить джерело холодоагенту під піском і з'єднаний з ним інструмент, ще має рукоятку і втулку, в якій закріплений наконечник з розміщеною в його порожнині концентрично його геометричній осі трубкою подачі холодоагенту, оснащеною дросельним отвором, у внутрішній канал якої сходить стрижень, зв'язаний на тепловий контакт з наконечником, яка відрізняється тим, що стрижень встановлений в трубці подачі холодоагенту по щільній посадці, на ділянці контакту трубки подачі холодоагенту і стрижня на останньому виконана гвинтова канавка, що створює дросельний отвір, при цьому один кінець канавки сполучений з внутрішньою порожниною трубки для подачі холодоагенту, другий - з внутрішньою порожниною наконечника. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
