Панельний випарник

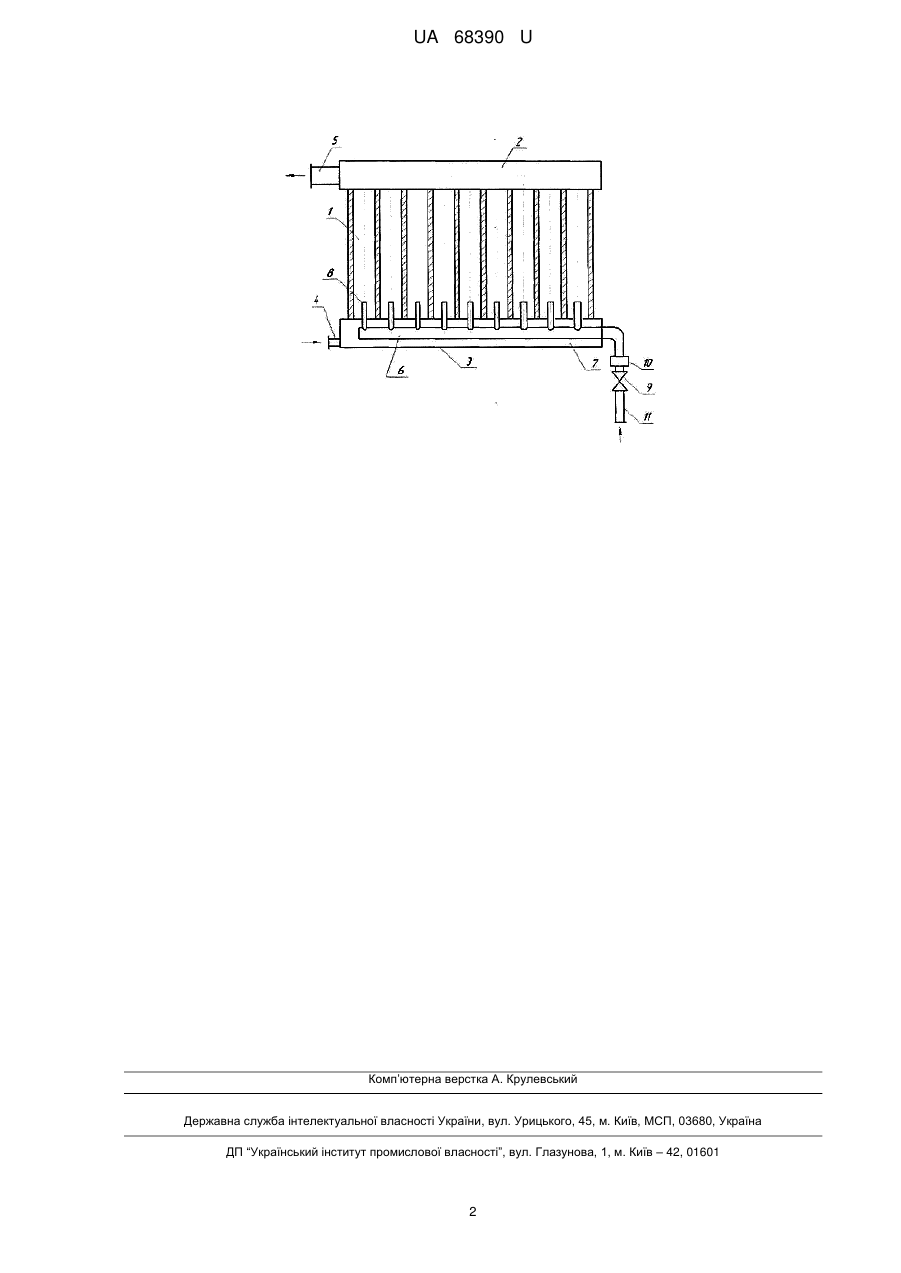

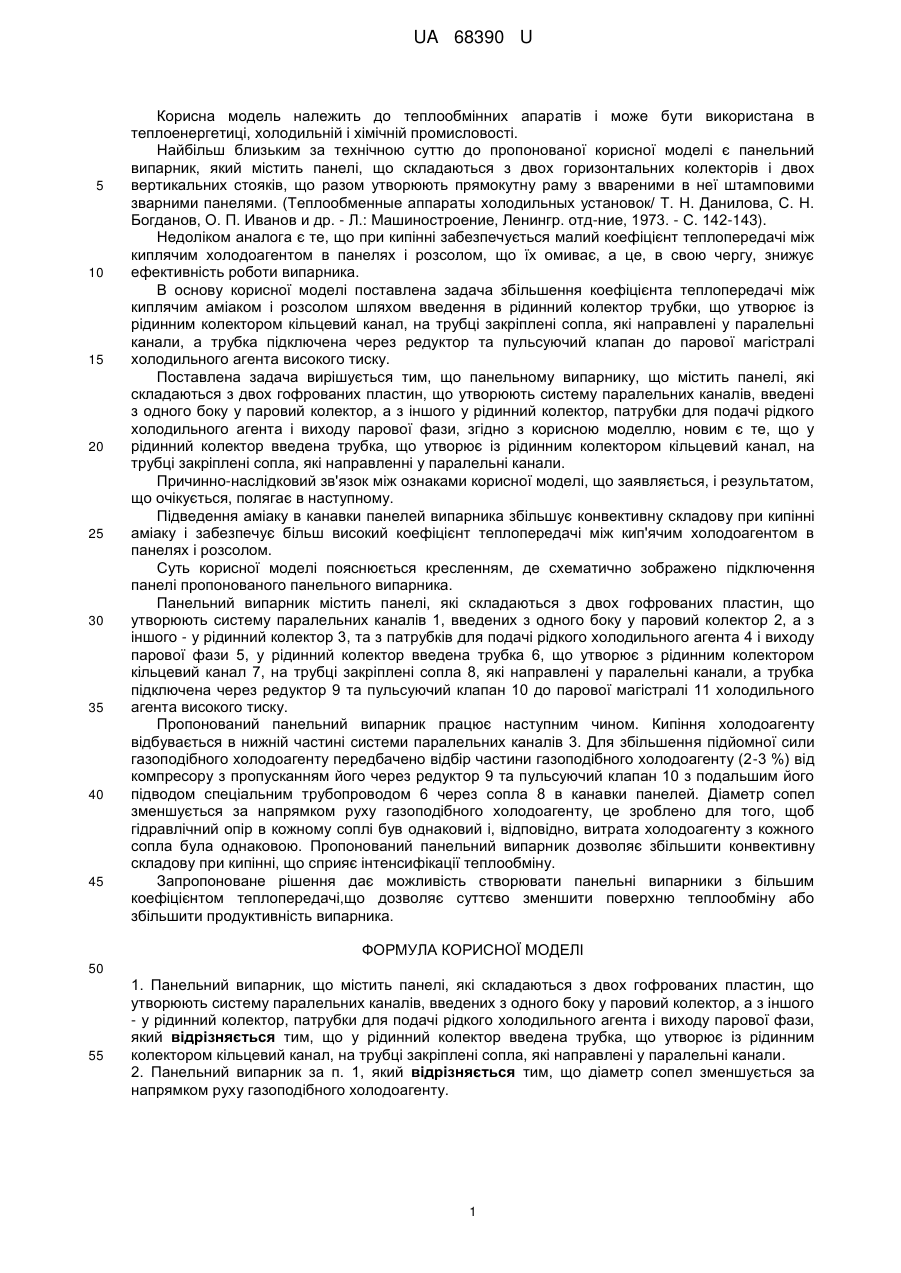

Реферат: Панельний випарник містить панелі, які складаються з двох гофрованих пластин, що утворюють систему паралельних каналів, введених з одного боку у паровий колектор, а з іншого - у рідинний колектор, патрубки для подачі рідкого холодильного агента і виходу парової фази. У рідинний колектор введена трубка, що утворює із рідинним колектором кільцевий канал. На трубці закріплені сопла, які направлені у паралельні канали. UA 68390 U (54) ПАНЕЛЬНИЙ ВИПАРНИК UA 68390 U UA 68390 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до теплообмінних апаратів і може бути використана в теплоенергетиці, холодильній і хімічній промисловості. Найбільш близьким за технічною суттю до пропонованої корисної моделі є панельний випарник, який містить панелі, що складаються з двох горизонтальних колекторів і двох вертикальних стояків, що разом утворюють прямокутну раму з ввареними в неї штамповими зварними панелями. (Теплообменные аппараты холодильных установок/ Т. Н. Данилова, С. Н. Богданов, О. П. Иванов и др. - Л.: Машиностроение, Ленингр. отд-ние, 1973. - С. 142-143). Недоліком аналога є те, що при кипінні забезпечується малий коефіцієнт теплопередачі між киплячим холодоагентом в панелях і розсолом, що їх омиває, а це, в свою чергу, знижує ефективність роботи випарника. В основу корисної моделі поставлена задача збільшення коефіцієнта теплопередачі між киплячим аміаком і розсолом шляхом введення в рідинний колектор трубки, що утворює із рідинним колектором кільцевий канал, на трубці закріплені сопла, які направлені у паралельні канали, а трубка підключена через редуктор та пульсуючий клапан до парової магістралі холодильного агента високого тиску. Поставлена задача вирішується тим, що панельному випарнику, що містить панелі, які складаються з двох гофрованих пластин, що утворюють систему паралельних каналів, введені з одного боку у паровий колектор, а з іншого у рідинний колектор, патрубки для подачі рідкого холодильного агента і виходу парової фази, згідно з корисною моделлю, новим є те, що у рідинний колектор введена трубка, що утворює із рідинним колектором кільцевий канал, на трубці закріплені сопла, які направленні у паралельні канали. Причинно-наслідковий зв'язок між ознаками корисної моделі, що заявляється, і результатом, що очікується, полягає в наступному. Підведення аміаку в канавки панелей випарника збільшує конвективну складову при кипінні аміаку і забезпечує більш високий коефіцієнт теплопередачі між кип'ячим холодоагентом в панелях і розсолом. Суть корисної моделі пояснюється кресленням, де схематично зображено підключення панелі пропонованого панельного випарника. Панельний випарник містить панелі, які складаються з двох гофрованих пластин, що утворюють систему паралельних каналів 1, введених з одного боку у паровий колектор 2, а з іншого - у рідинний колектор 3, та з патрубків для подачі рідкого холодильного агента 4 і виходу парової фази 5, у рідинний колектор введена трубка 6, що утворює з рідинним колектором кільцевий канал 7, на трубці закріплені сопла 8, які направлені у паралельні канали, а трубка підключена через редуктор 9 та пульсуючий клапан 10 до парової магістралі 11 холодильного агента високого тиску. Пропонований панельний випарник працює наступним чином. Кипіння холодоагенту відбувається в нижній частині системи паралельних каналів 3. Для збільшення підйомної сили газоподібного холодоагенту передбачено відбір частини газоподібного холодоагенту (2-3 %) від компресору з пропусканням його через редуктор 9 та пульсуючий клапан 10 з подальшим його підводом спеціальним трубопроводом 6 через сопла 8 в канавки панелей. Діаметр сопел зменшується за напрямком руху газоподібного холодоагенту, це зроблено для того, щоб гідравлічний опір в кожному соплі був однаковий і, відповідно, витрата холодоагенту з кожного сопла була однаковою. Пропонований панельний випарник дозволяє збільшити конвективну складову при кипінні, що сприяє інтенсифікації теплообміну. Запропоноване рішення дає можливість створювати панельні випарники з більшим коефіцієнтом теплопередачі,що дозволяє суттєво зменшити поверхню теплообміну або збільшити продуктивність випарника. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Панельний випарник, що містить панелі, які складаються з двох гофрованих пластин, що утворюють систему паралельних каналів, введених з одного боку у паровий колектор, а з іншого - у рідинний колектор, патрубки для подачі рідкого холодильного агента і виходу парової фази, який відрізняється тим, що у рідинний колектор введена трубка, що утворює із рідинним колектором кільцевий канал, на трубці закріплені сопла, які направлені у паралельні канали. 2. Панельний випарник за п. 1, який відрізняється тим, що діаметр сопел зменшується за напрямком руху газоподібного холодоагенту. 1 UA 68390 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
