Випарник
Номер патенту: 53397
Опубліковано: 11.10.2010
Автори: Гатілов Костянтин Олександрович, Степанюк Юлія Миколаївна
Формула / Реферат
1. Випарник, який складається із корпуса, трубних решіток, перегородок для труб, поперечини, труб, штуцерів для введення і виведення низькопотенційного теплоносія, штуцера для введення рідкого холодоагенту, штуцера для виведення пароподібного холодоагенту, який відрізняється тим, що штуцер для виведення пароподібного холодоагенту оснащений каналом для рециркуляції частини пароподібного холодоагенту.
2. Випарник за п. 1, який відрізняється тим, що канал для рециркуляції частини пароподібного холодоагенту виконаний з можливістю регулювання коефіцієнта рециркуляції.
3. Випарник за п. 1 та 2, який відрізняється тим, що штуцер для введення суміші парорідинного холодоагенту складається із декількох патрубків, розташованих по довжині апарата.
Текст

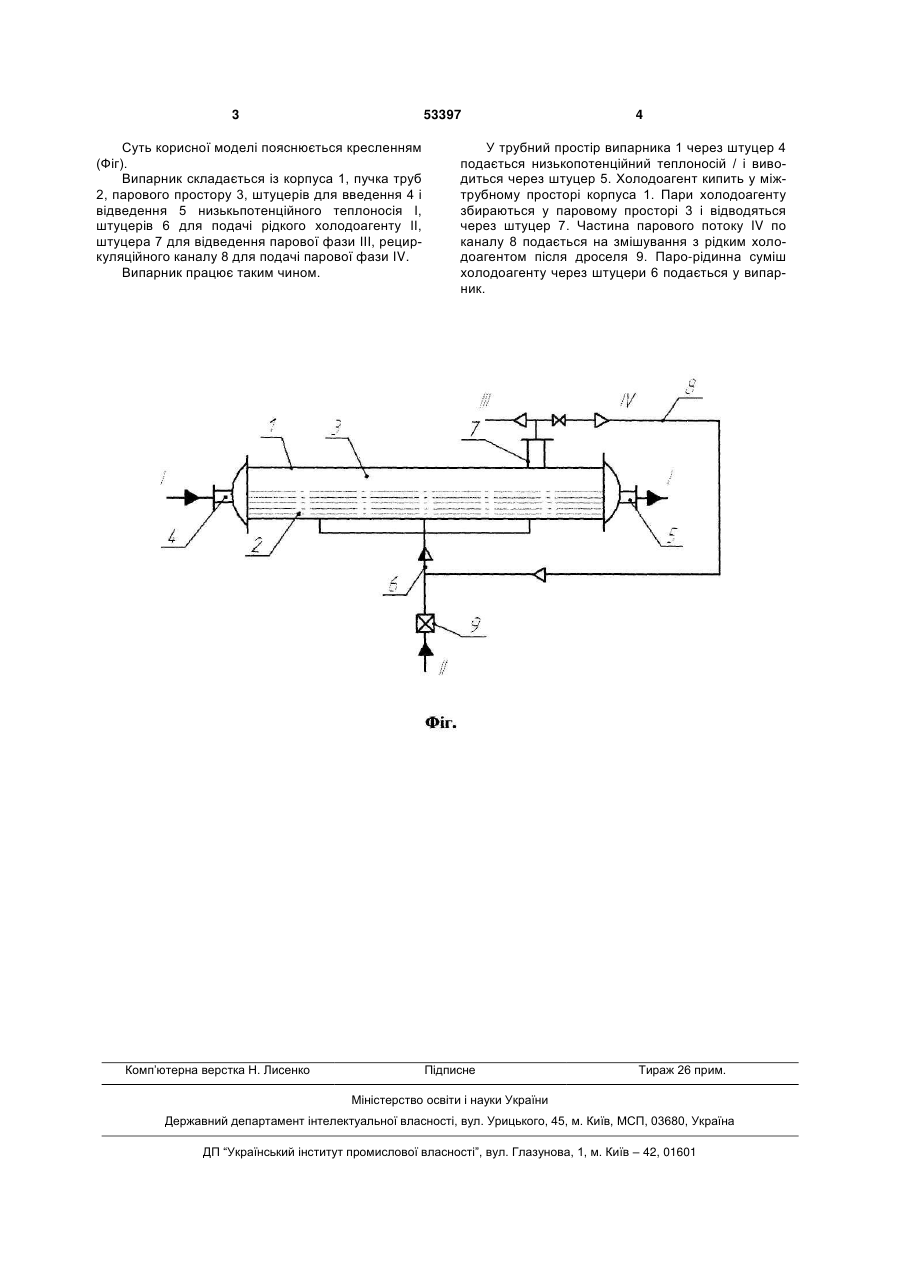

1. Випарник, який складається із корпуса, трубних решіток, перегородок для труб, поперечини, труб, штуцерів для введення і виведення низькопотенційного теплоносія, штуцера для введення рідкого холодоагенту, штуцера для виведення 3 53397 Суть корисної моделі пояснюється кресленням (Фіг). Випарник складається із корпуса 1, пучка труб 2, парового простору 3, штуцерів для введення 4 і відведення 5 низькьпотенційного теплоносія І, штуцерів 6 для подачі рідкого холодоагенту ІІ, штуцера 7 для відведення парової фази ІІІ, рециркуляційного каналу 8 для подачі парової фази IV. Випарник працює таким чином. Комп’ютерна верстка Н. Лиcенко 4 У трубний простір випарника 1 через штуцер 4 подається низькопотенційний теплоносій / і виводиться через штуцер 5. Холодоагент кипить у міжтрубному просторі корпуса 1. Пари холодоагенту збираються у паровому просторі 3 і відводяться через штуцер 7. Частина парового потоку IV по каналу 8 подається на змішування з рідким холодоагентом після дроселя 9. Паро-рідинна суміш холодоагенту через штуцери 6 подається у випарник. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
