Тканина фільтрувальна

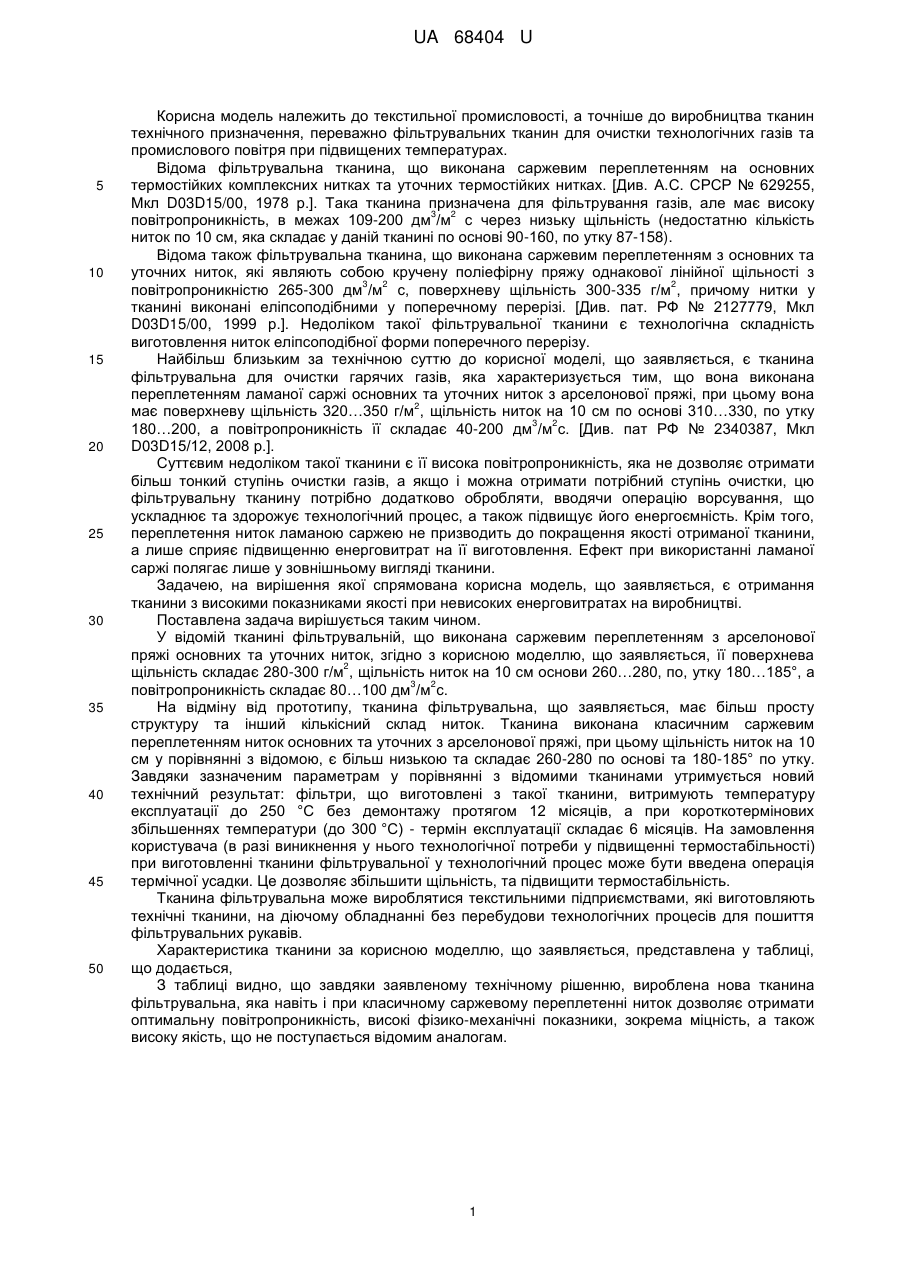

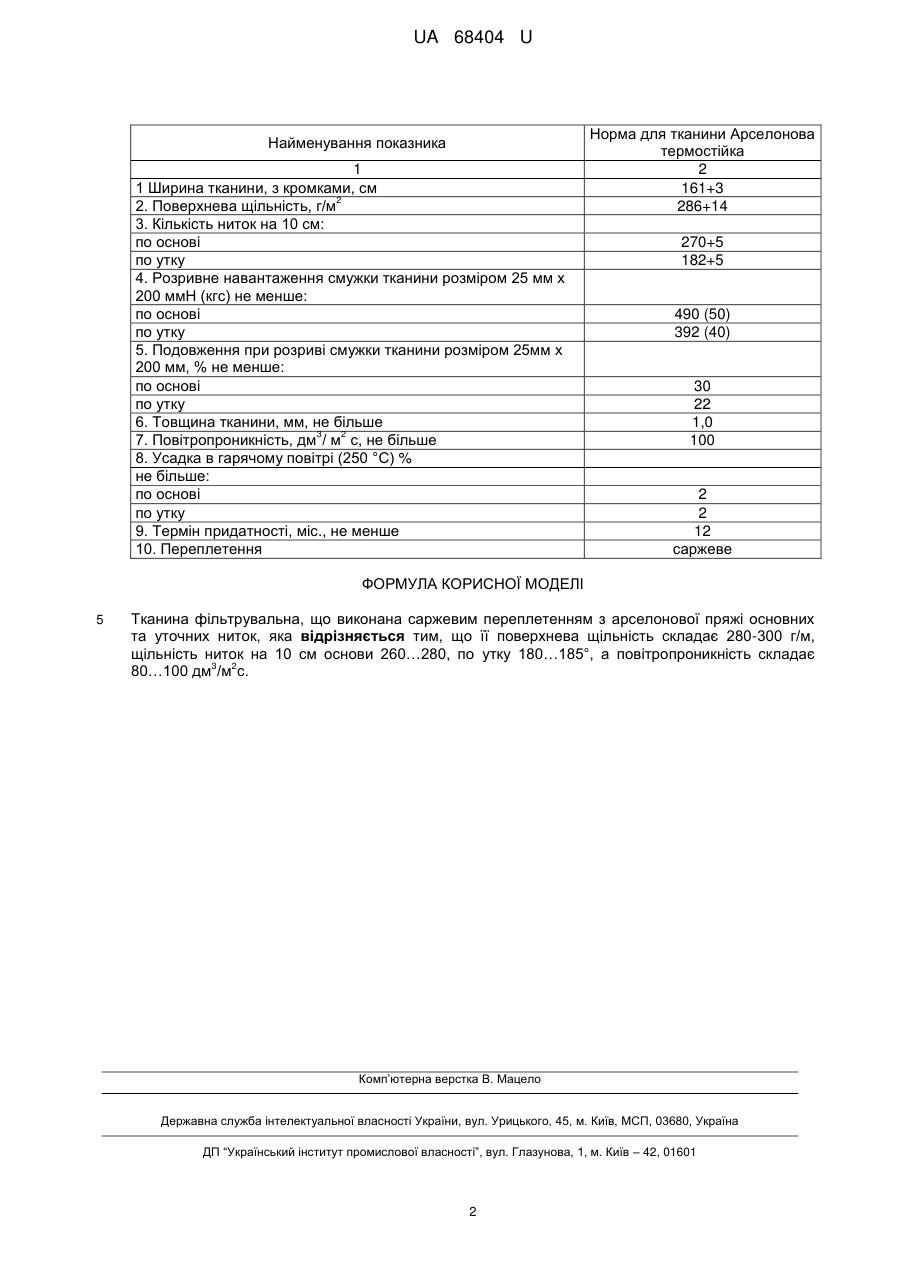

Реферат: Тканина фільтрувальна виконана саржевим переплетенням з арселонової пряжі основних та уточних ниток. При цьому її поверхнева щільність складає 280-300 г/м, щільність ниток на 10 см 3 2 основи 260…280, по утку 180…185°, а повітропроникність складає 80…100 дм /м с. UA 68404 U (12) UA 68404 U UA 68404 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до текстильної промисловості, а точніше до виробництва тканин технічного призначення, переважно фільтрувальних тканин для очистки технологічних газів та промислового повітря при підвищених температурах. Відома фільтрувальна тканина, що виконана саржевим переплетенням на основних термостійких комплексних нитках та уточних термостійких нитках. [Див. А.С. СРСР № 629255, Мкл D03D15/00, 1978 р.]. Така тканина призначена для фільтрування газів, але має високу 3 2 повітропроникність, в межах 109-200 дм /м с через низьку щільність (недостатню кількість ниток по 10 см, яка складає у даній тканині по основі 90-160, по утку 87-158). Відома також фільтрувальна тканина, що виконана саржевим переплетенням з основних та уточних ниток, які являють собою кручену поліефірну пряжу однакової лінійної щільності з 3 2 2 повітропроникністю 265-300 дм /м с, поверхневу щільність 300-335 г/м , причому нитки у тканині виконані еліпсоподібними у поперечному перерізі. [Див. пат. РФ № 2127779, Мкл D03D15/00, 1999 р.]. Недоліком такої фільтрувальної тканини є технологічна складність виготовлення ниток еліпсоподібної форми поперечного перерізу. Найбільш близьким за технічною суттю до корисної моделі, що заявляється, є тканина фільтрувальна для очистки гарячих газів, яка характеризується тим, що вона виконана переплетенням ламаної саржі основних та уточних ниток з арселонової пряжі, при цьому вона 2 має поверхневу щільність 320…350 г/м , щільність ниток на 10 см по основі 310…330, по утку 3 2 180…200, а повітропроникність її складає 40-200 дм /м с. [Див. пат РФ № 2340387, Мкл D03D15/12, 2008 р.]. Суттєвим недоліком такої тканини є її висока повітропроникність, яка не дозволяє отримати більш тонкий ступінь очистки газів, а якщо і можна отримати потрібний ступінь очистки, цю фільтрувальну тканину потрібно додатково обробляти, вводячи операцію ворсування, що ускладнює та здорожує технологічний процес, а також підвищує його енергоємність. Крім того, переплетення ниток ламаною саржею не призводить до покращення якості отриманої тканини, а лише сприяє підвищенню енерговитрат на її виготовлення. Ефект при використанні ламаної саржі полягає лише у зовнішньому вигляді тканини. Задачею, на вирішення якої спрямована корисна модель, що заявляється, є отримання тканини з високими показниками якості при невисоких енерговитратах на виробництві. Поставлена задача вирішується таким чином. У відомій тканині фільтрувальній, що виконана саржевим переплетенням з арселонової пряжі основних та уточних ниток, згідно з корисною моделлю, що заявляється, її поверхнева 2 щільність складає 280-300 г/м , щільність ниток на 10 см основи 260…280, по, утку 180…185°, а 3 2 повітропроникність складає 80…100 дм /м с. На відміну від прототипу, тканина фільтрувальна, що заявляється, має більш просту структуру та інший кількісний склад ниток. Тканина виконана класичним саржевим переплетенням ниток основних та уточних з арселонової пряжі, при цьому щільність ниток на 10 см у порівнянні з відомою, є більш низькою та складає 260-280 по основі та 180-185° по утку. Завдяки зазначеним параметрам у порівнянні з відомими тканинами утримується новий технічний результат: фільтри, що виготовлені з такої тканини, витримують температуру експлуатації до 250 °С без демонтажу протягом 12 місяців, а при короткотермінових збільшеннях температури (до 300 °C) - термін експлуатації складає 6 місяців. На замовлення користувача (в разі виникнення у нього технологічної потреби у підвищенні термостабільності) при виготовленні тканини фільтрувальної у технологічний процес може бути введена операція термічної усадки. Це дозволяє збільшити щільність, та підвищити термостабільність. Тканина фільтрувальна може вироблятися текстильними підприємствами, які виготовляють технічні тканини, на діючому обладнанні без перебудови технологічних процесів для пошиття фільтрувальних рукавів. Характеристика тканини за корисною моделлю, що заявляється, представлена у таблиці, що додається, З таблиці видно, що завдяки заявленому технічному рішенню, вироблена нова тканина фільтрувальна, яка навіть і при класичному саржевому переплетенні ниток дозволяє отримати оптимальну повітропроникність, високі фізико-механічні показники, зокрема міцність, а також високу якість, що не поступається відомим аналогам. 1 UA 68404 U Найменування показника 1 1 Ширина тканини, з кромками, см 2 2. Поверхнева щільність, г/м 3. Кількість ниток на 10 см: по основі по утку 4. Розривне навантаження смужки тканини розміром 25 мм х 200 ммН (кгс) не менше: по основі по утку 5. Подовження при розриві смужки тканини розміром 25мм х 200 мм, % не менше: по основі по утку 6. Товщина тканини, мм, не більше 3 2 7. Повітропроникність, дм / м с, не більше 8. Усадка в гарячому повітрі (250 °C) % не більше: по основі по утку 9. Термін придатності, міс., не менше 10. Переплетення Норма для тканини Арселонова термостійка 2 161+3 286+14 270+5 182+5 490 (50) 392 (40) 30 22 1,0 100 2 2 12 саржеве ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Тканина фільтрувальна, що виконана саржевим переплетенням з арселонової пряжі основних та уточних ниток, яка відрізняється тим, що її поверхнева щільність складає 280-300 г/м, щільність ниток на 10 см основи 260…280, по утку 180…185°, а повітропроникність складає 3 2 80…100 дм /м с. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
