Відцентрова муфта

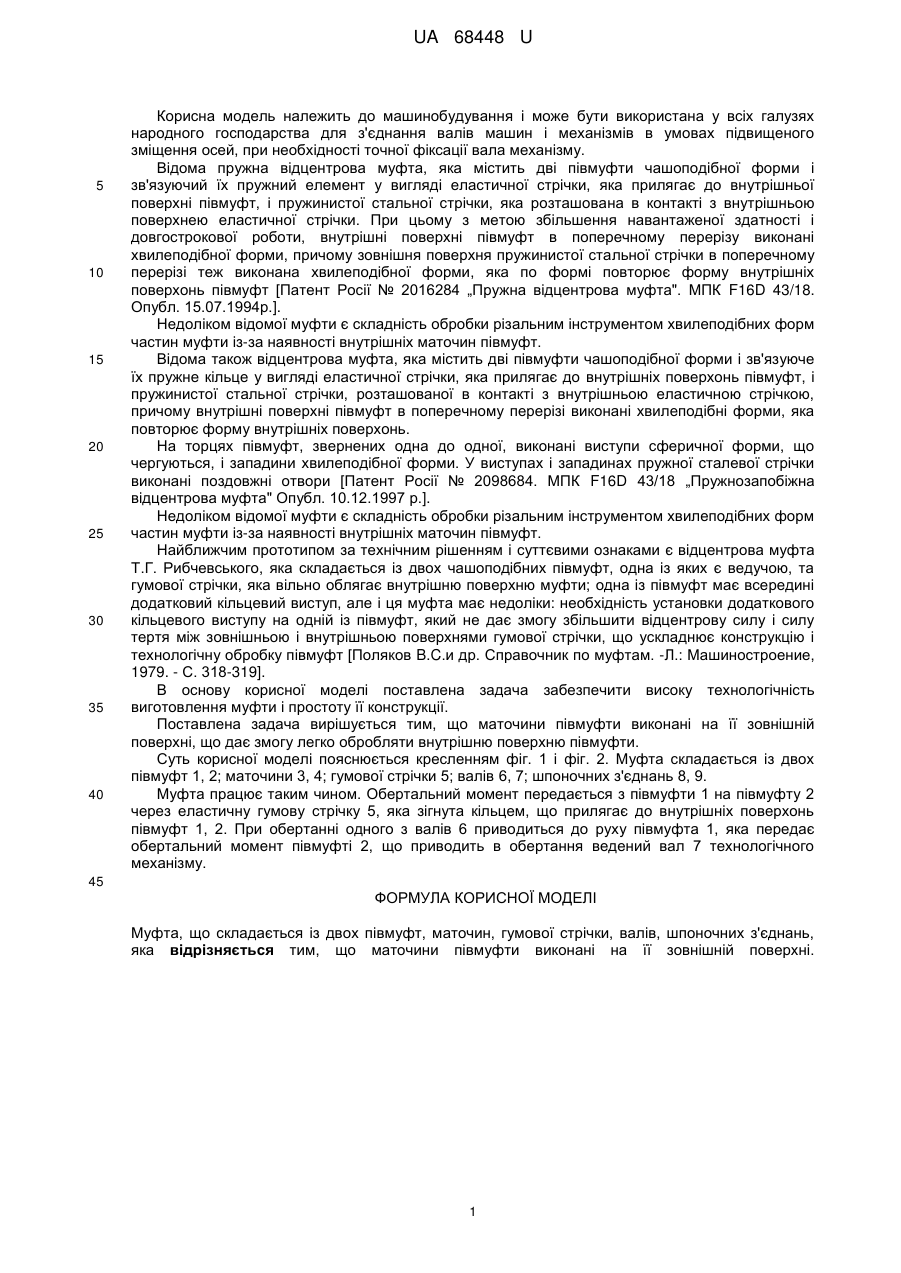

Реферат: UA 68448 U UA 68448 U 5 10 15 20 25 30 35 40 Корисна модель належить до машинобудування і може бути використана у всіх галузях народного господарства для з'єднання валів машин і механізмів в умовах підвищеного зміщення осей, при необхідності точної фіксації вала механізму. Відома пружна відцентрова муфта, яка містить дві півмуфти чашоподібної форми і зв'язуючий їх пружний елемент у вигляді еластичної стрічки, яка прилягає до внутрішньої поверхні півмуфт, і пружинистої стальної стрічки, яка розташована в контакті з внутрішньою поверхнею еластичної стрічки. При цьому з метою збільшення навантаженої здатності і довгострокової роботи, внутрішні поверхні півмуфт в поперечному перерізу виконані хвилеподібної форми, причому зовнішня поверхня пружинистої стальної стрічки в поперечному перерізі теж виконана хвилеподібної форми, яка по формі повторює форму внутрішніх поверхонь півмуфт [Патент Росії № 2016284 „Пружна відцентрова муфта". МПК F16D 43/18. Опубл. 15.07.1994р.]. Недоліком відомої муфти є складність обробки різальним інструментом хвилеподібних форм частин муфти із-за наявності внутрішніх маточин півмуфт. Відома також відцентрова муфта, яка містить дві півмуфти чашоподібної форми і зв'язуюче їх пружне кільце у вигляді еластичної стрічки, яка прилягає до внутрішніх поверхонь півмуфт, і пружинистої стальної стрічки, розташованої в контакті з внутрішньою еластичною стрічкою, причому внутрішні поверхні півмуфт в поперечному перерізі виконані хвилеподібні форми, яка повторює форму внутрішніх поверхонь. На торцях півмуфт, звернених одна до одної, виконані виступи сферичної форми, що чергуються, і западини хвилеподібної форми. У виступах і западинах пружної сталевої стрічки виконані поздовжні отвори [Патент Росії № 2098684. МПК F16D 43/18 „Пружнозапобіжна відцентрова муфта" Опубл. 10.12.1997 р.]. Недоліком відомої муфти є складність обробки різальним інструментом хвилеподібних форм частин муфти із-за наявності внутрішніх маточин півмуфт. Найближчим прототипом за технічним рішенням і суттєвими ознаками є відцентрова муфта Т.Г. Рибчевського, яка складається із двох чашоподібних півмуфт, одна із яких є ведучою, та гумової стрічки, яка вільно облягає внутрішню поверхню муфти; одна із півмуфт має всередині додатковий кільцевий виступ, але і ця муфта має недоліки: необхідність установки додаткового кільцевого виступу на одній із півмуфт, який не дає змогу збільшити відцентрову силу і силу тертя між зовнішньою і внутрішньою поверхнями гумової стрічки, що ускладнює конструкцію і технологічну обробку півмуфт [Поляков B.C.и др. Справочник по муфтам. -Л.: Машиностроение, 1979. - С. 318-319]. В основу корисної моделі поставлена задача забезпечити високу технологічність виготовлення муфти і простоту її конструкції. Поставлена задача вирішується тим, що маточини півмуфти виконані на її зовнішній поверхні, що дає змогу легко обробляти внутрішню поверхню півмуфти. Суть корисної моделі пояснюється кресленням фіг. 1 і фіг. 2. Муфта складається із двох півмуфт 1, 2; маточини 3, 4; гумової стрічки 5; валів 6, 7; шпоночних з'єднань 8, 9. Муфта працює таким чином. Обертальний момент передається з півмуфти 1 на півмуфту 2 через еластичну гумову стрічку 5, яка зігнута кільцем, що прилягає до внутрішніх поверхонь півмуфт 1, 2. При обертанні одного з валів 6 приводиться до руху півмуфта 1, яка передає обертальний момент півмуфті 2, що приводить в обертання ведений вал 7 технологічного механізму. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Муфта, що складається із двох півмуфт, маточин, гумової стрічки, валів, шпоночних з'єднань, яка відрізняється тим, що маточини півмуфти виконані на її зовнішній поверхні. 1 UA 68448 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
