Перетворювач переміщення у код

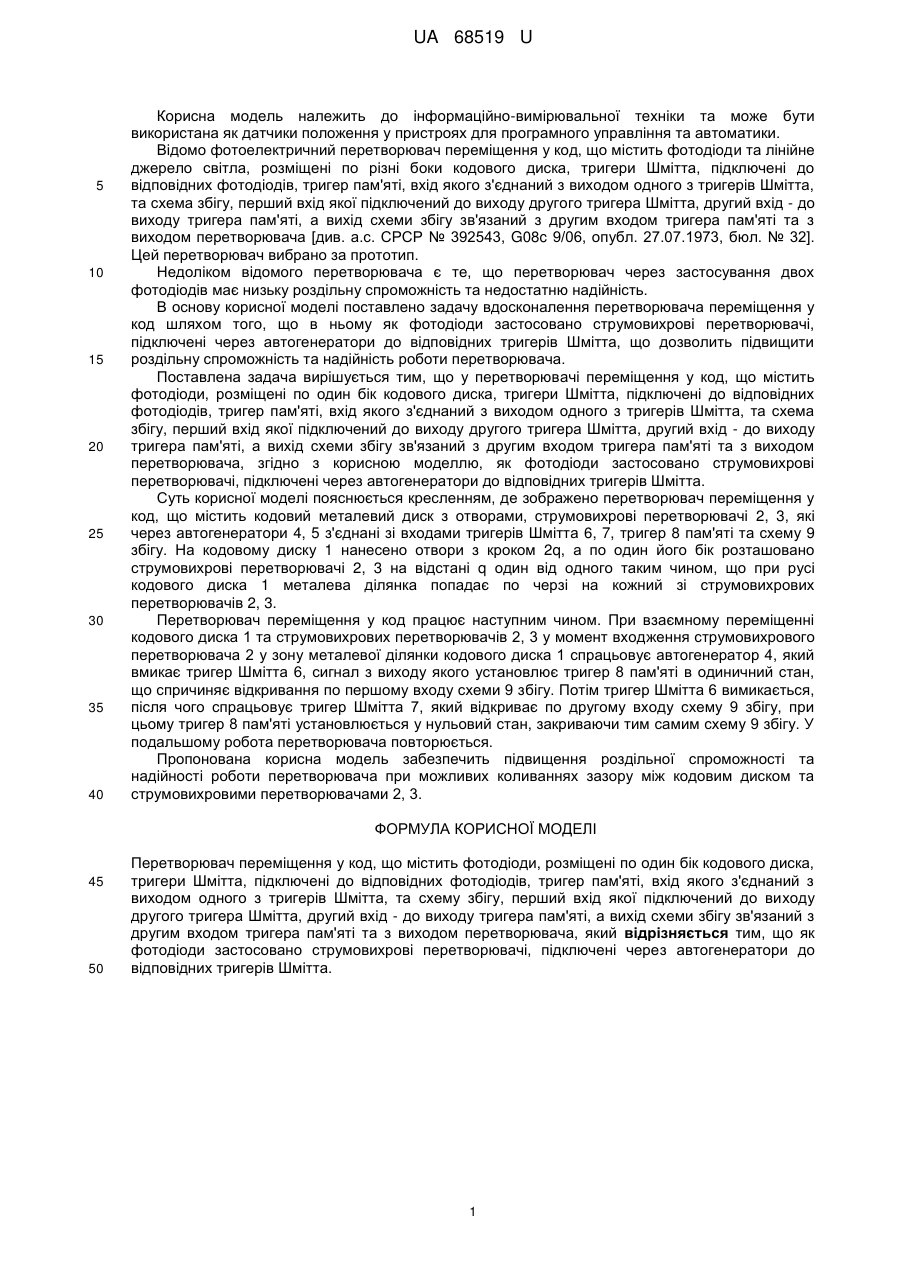

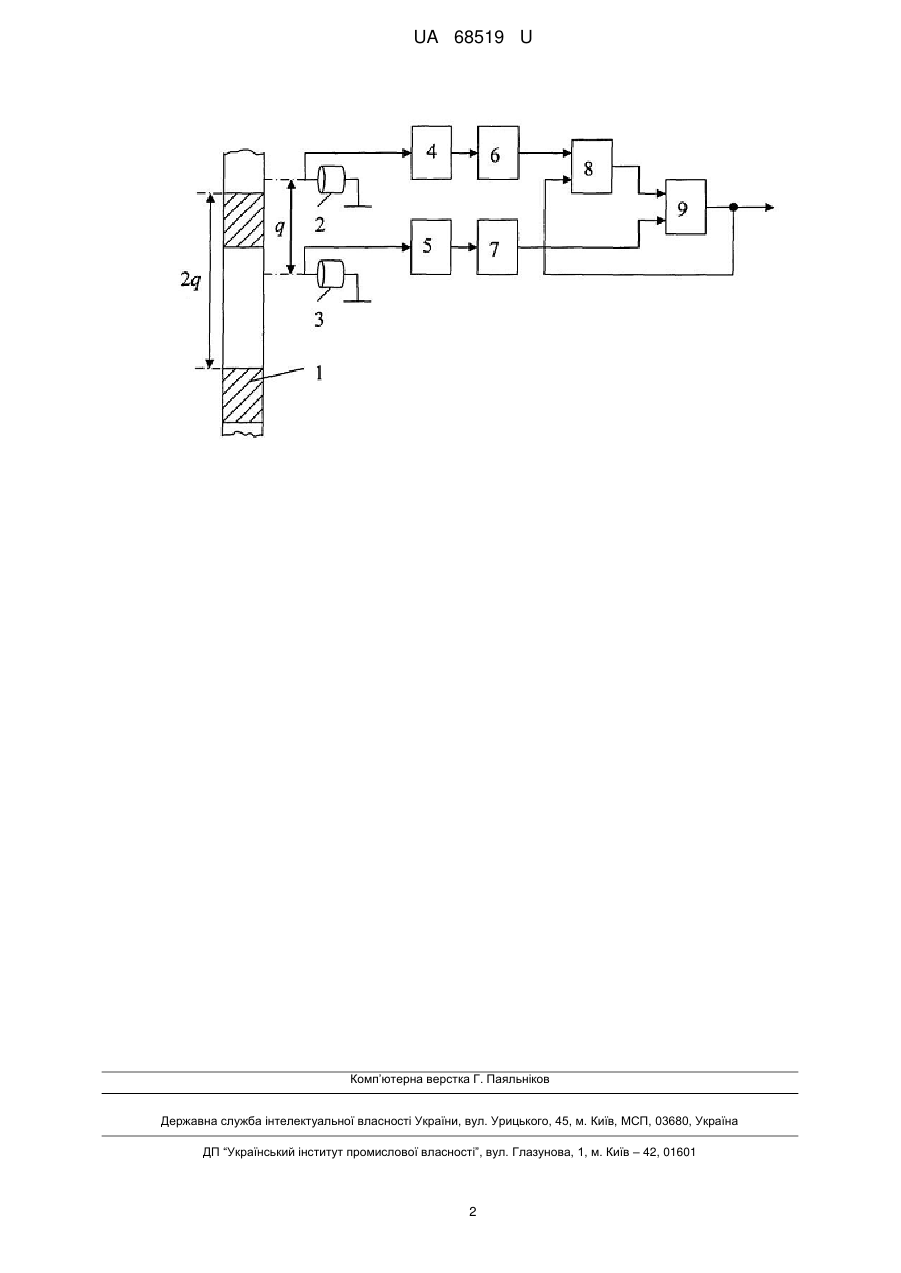

Реферат: UA 68519 U UA 68519 U 5 10 15 20 25 30 35 40 Корисна модель належить до інформаційно-вимірювальної техніки та може бути використана як датчики положення у пристроях для програмного управління та автоматики. Відомо фотоелектричний перетворювач переміщення у код, що містить фотодіоди та лінійне джерело світла, розміщені по різні боки кодового диска, тригери Шмітта, підключені до відповідних фотодіодів, тригер пам'яті, вхід якого з'єднаний з виходом одного з тригерів Шмітта, та схема збігу, перший вхід якої підключений до виходу другого тригера Шмітта, другий вхід - до виходу тригера пам'яті, а вихід схеми збігу зв'язаний з другим входом тригера пам'яті та з виходом перетворювача [див. а.с. СРСР № 392543, G08c 9/06, опубл. 27.07.1973, бюл. № 32]. Цей перетворювач вибрано за прототип. Недоліком відомого перетворювача є те, що перетворювач через застосування двох фотодіодів має низьку роздільну спроможність та недостатню надійність. В основу корисної моделі поставлено задачу вдосконалення перетворювача переміщення у код шляхом того, що в ньому як фотодіоди застосовано струмовихрові перетворювачі, підключені через автогенератори до відповідних тригерів Шмітта, що дозволить підвищити роздільну спроможність та надійність роботи перетворювача. Поставлена задача вирішується тим, що у перетворювачі переміщення у код, що містить фотодіоди, розміщені по один бік кодового диска, тригери Шмітта, підключені до відповідних фотодіодів, тригер пам'яті, вхід якого з'єднаний з виходом одного з тригерів Шмітта, та схема збігу, перший вхід якої підключений до виходу другого тригера Шмітта, другий вхід - до виходу тригера пам'яті, а вихід схеми збігу зв'язаний з другим входом тригера пам'яті та з виходом перетворювача, згідно з корисною моделлю, як фотодіоди застосовано струмовихрові перетворювачі, підключені через автогенератори до відповідних тригерів Шмітта. Суть корисної моделі пояснюється кресленням, де зображено перетворювач переміщення у код, що містить кодовий металевий диск з отворами, струмовихрові перетворювачі 2, 3, які через автогенератори 4, 5 з'єднані зі входами тригерів Шмітта 6, 7, тригер 8 пам'яті та схему 9 збігу. На кодовому диску 1 нанесено отвори з кроком 2q, а по один його бік розташовано струмовихрові перетворювачі 2, 3 на відстані q один від одного таким чином, що при русі кодового диска 1 металева ділянка попадає по черзі на кожний зі струмовихрових перетворювачів 2, 3. Перетворювач переміщення у код працює наступним чином. При взаємному переміщенні кодового диска 1 та струмовихрових перетворювачів 2, 3 у момент входження струмовихрового перетворювача 2 у зону металевої ділянки кодового диска 1 спрацьовує автогенератор 4, який вмикає тригер Шмітта 6, сигнал з виходу якого установлює тригер 8 пам'яті в одиничний стан, що спричиняє відкривання по першому входу схеми 9 збігу. Потім тригер Шмітта 6 вимикається, після чого спрацьовує тригер Шмітта 7, який відкриває по другому входу схему 9 збігу, при цьому тригер 8 пам'яті установлюється у нульовий стан, закриваючи тим самим схему 9 збігу. У подальшому робота перетворювача повторюється. Пропонована корисна модель забезпечить підвищення роздільної спроможності та надійності роботи перетворювача при можливих коливаннях зазору між кодовим диском та струмовихровими перетворювачами 2, 3. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Перетворювач переміщення у код, що містить фотодіоди, розміщені по один бік кодового диска, тригери Шмітта, підключені до відповідних фотодіодів, тригер пам'яті, вхід якого з'єднаний з виходом одного з тригерів Шмітта, та схему збігу, перший вхід якої підключений до виходу другого тригера Шмітта, другий вхід - до виходу тригера пам'яті, а вихід схеми збігу зв'язаний з другим входом тригера пам'яті та з виходом перетворювача, який відрізняється тим, що як фотодіоди застосовано струмовихрові перетворювачі, підключені через автогенератори до відповідних тригерів Шмітта. 1 UA 68519 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
